Как рассчитать узо по мощности для водонагревателя

Неправильный выбор устройства защитного отключения (УЗО) для водонагревателя – причина коротких замыканий, перегрева проводки и угрозы поражения электрическим током. Чтобы избежать этих проблем, расчет параметров УЗО должен опираться на точную мощность водонагревателя и характеристики электросети.

Мощность водонагревателя указывается в паспорте устройства. Например, модель мощностью 2 кВт при напряжении 220 В потребляет ток 2 000 / 220 ≈ 9,1 А. УЗО не должно срабатывать на этот ток, поэтому номинал тока утечки выбирается с учетом резерва. Рекомендуемое значение тока утечки – 30 мА для бытовых приборов, установленных в помещениях с повышенной влажностью.

Номинальный ток УЗО выбирается не по мощности прибора, а по току автомата, стоящего в паре с ним. Если автомат на 16 А, УЗО должно быть рассчитано минимум на 16 А, но лучше с запасом – на 25 А, чтобы избежать ложных срабатываний из-за перегрева.

Обязательно учитывается тип УЗО. Для водонагревателей, оснащённых электроникой, нагревателями с электронным управлением или ТЭНами с регулировкой, выбирается устройство типа «A», так как оно распознаёт утечки не только переменного, но и выпрямленного тока.

Безопасность зависит от точности расчета. Недостаточно просто подобрать УЗО «на глаз» – критично учитывать номинал, ток утечки, тип устройства и особенности эксплуатации. Только так можно обеспечить реальную защиту при использовании водонагревателя в условиях повышенной влажности.

Как правильно рассчитать УЗО для водонагревателя по мощности

Определите мощность водонагревателя. Например, типовая мощность проточного водонагревателя составляет от 3 до 8 кВт, накопительного – от 1,5 до 3 кВт. Эта информация указывается на шильдике устройства или в паспорте.
Рассчитайте ток нагрузки. Используйте формулу: I = P / U, где P – мощность в ваттах, U – напряжение сети (обычно 220 В). Например, для прибора мощностью 3000 Вт: I = 3000 / 220 ≈ 13,6 А.
Выберите номинал УЗО по току. Он должен быть на ступень выше, чем расчётный ток прибора. Для примера выше подойдёт УЗО на 16 А. Если используется автомат в паре с УЗО, ток УЗО должен быть равен или больше номинала автомата.
Выберите ток утечки. Для водонагревателя, как и для любой группы розеток в ванной комнате, требуется УЗО с током утечки 10 или 30 мА. Значение 30 мА применяется чаще – оно обеспечивает защиту от поражения электрическим током при прямом прикосновении и соответствует ПУЭ.
Проверьте тип УЗО. Для водонагревателей обязательно использовать УЗО типа A, так как приборы могут создавать пульсирующие токи утечки, недоступные для обнаружения УЗО типа AC.

Пример: для накопительного водонагревателя мощностью 2000 Вт потребуется УЗО типа A, номиналом 16 А, ток утечки – 30 мА.

Определение номинальной мощности водонагревателя

Номинальная мощность водонагревателя указывается в техническом паспорте устройства и измеряется в киловаттах (кВт). Для бытовых накопительных моделей она обычно составляет от 1,5 до 3,0 кВт, для проточных – от 3,5 до 27 кВт и выше.

Если паспортная мощность отсутствует, её можно определить по маркировке на корпусе устройства или по характеристикам нагревательного элемента (ТЭНа). Например, если указано напряжение 230 В и ток 13 А, мощность рассчитывается по формуле:

P = U × I	где P – мощность (Вт), U – напряжение (В), I – ток (А)
P = 230 × 13 = 2990 Вт	≈ 3,0 кВт

Для проточных водонагревателей с несколькими ТЭНами мощность суммируется. Например, если установлены два ТЭНа по 5 кВт, суммарная мощность составляет 10 кВт.

При нестабильной сети важно учитывать фактическое напряжение. Если напряжение ниже номинального, фактическая мощность будет меньше, что влияет на выбор УЗО.

Точное определение мощности необходимо для корректного расчёта тока нагрузки, от которого зависит номинал УЗО.

Расчёт силы тока по мощности и напряжению

Для точного выбора УЗО необходимо определить силу тока, потребляемую водонагревателем. Расчёт ведётся по формуле: I = P / U, где I – сила тока в амперах, P – мощность прибора в ваттах, U – напряжение сети в вольтах.

При стандартном напряжении 220 В водонагреватель мощностью 2000 Вт потребляет ток: I = 2000 / 220 ≈ 9,1 А. Если мощность составляет 3000 Вт, ток возрастает до I = 3000 / 220 ≈ 13,6 А. Эти значения служат основой для подбора номинала УЗО и автоматического выключателя.

При выборе УЗО номинальный ток устройства должен превышать рабочий ток водонагревателя минимум на 20%. Это обеспечивает надёжную работу при кратковременных перегрузках. Например, при токе 13,6 А рекомендуется установка УЗО на 16 А.

Важно учитывать стабильность напряжения в сети. При понижении до 200 В, ток для того же прибора мощностью 3000 Вт увеличится до I = 3000 / 200 = 15 А, что приближает нагрузку к предельному значению УЗО на 16 А. В таких случаях целесообразно устанавливать устройство с запасом – на 20 А.

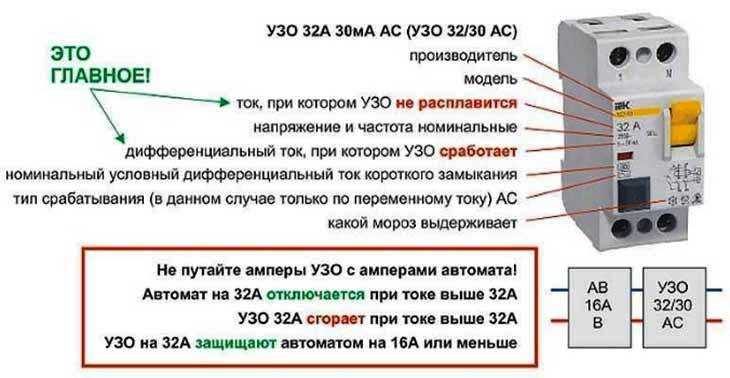

Выбор номинального тока УЗО с учётом запаса

Номинальный ток УЗО должен превышать ток автоматического выключателя, установленного перед ним. Если автомат рассчитан на 16 А, УЗО берётся не менее 25 А. Это исключает перегрев устройства при продолжительной нагрузке.

Для водонагревателя мощностью 2 кВт при напряжении 220 В ток нагрузки составляет около 9 А. При этом автомат ставится на 16 А, чтобы выдерживать кратковременные пусковые токи и не отключаться при штатной работе. Следовательно, минимально допустимый номинал УЗО – 25 А.

Резерв по току должен составлять минимум 25–30% от рабочей нагрузки. Это продлевает срок службы УЗО и исключает ложные срабатывания. Установка УЗО с номиналом точно впритык к току автомата приводит к перегреву и риску выхода из строя.

При использовании нескольких нагрузок на одной линии необходимо суммировать токи всех устройств и выбирать УЗО исходя из общей величины. Например, если на линии кроме водонагревателя находятся розетки с суммарной нагрузкой до 1 кВт, общий ток составит около 13,5 А. Автомат – на 20 А, УЗО – не менее 25 А, оптимально – 40 А.

Недопустимо использовать УЗО с номиналом ниже тока автомата – это нарушает координацию защиты и создаёт опасность перегрева корпуса и контактов.

Учёт характеристик автоматического выключателя при подборе УЗО

При выборе УЗО для водонагревателя необходимо учитывать параметры автоматического выключателя, установленного в цепи. Несогласованность между УЗО и автоматом может привести к ложным срабатываниям или, наоборот, к отказу защиты.

Первый параметр – номинальный ток автомата. УЗО должно иметь номинальный ток не меньше, чем у автомата, но незначительно больше. Например, если автомат рассчитан на 16 А, то УЗО подбирается на 16 А или 25 А. Выбор УЗО с меньшим номиналом приведёт к его преждевременному отключению при штатных нагрузках.

Второй важный параметр – отключающая способность автомата. Она не влияет напрямую на выбор УЗО, но критична для безопасности цепи. УЗО не защищает от коротких замыканий, поэтому автомат должен иметь достаточную отключающую способность – не менее 4500 А в бытовых условиях.

Тип автомата по характеристике тока (B, C, D) также важен. Для водонагревателей, как правило, используют автоматы с характеристикой C, так как пусковые токи у таких приборов умеренные. Это влияет на то, как будет работать связка «автомат + УЗО» при кратковременных перегрузках.

Наконец, при использовании УЗО и автомата в одном модуле (дифференциальный автомат), необходимо учитывать, что номинальный ток и ток утечки уже сбалансированы производителем. Однако при раздельной установке автомата и УЗО важно строго соблюдать последовательность подключения: сначала автомат, затем УЗО, чтобы исключить вероятность его повреждения при коротком замыкании.

Определение тока утечки для бытового водонагревателя

Для точного расчёта тока утечки необходимо учитывать максимальный рабочий ток устройства, который определяется по формуле: I = P / U, где P – мощность водонагревателя (Вт), U – напряжение сети (В). Например, при мощности 2000 Вт и напряжении 230 В рабочий ток составит около 8,7 А.

Ток утечки, который должен срабатывать УЗО, выбирается с учётом безопасности и нормативных требований. Для водонагревателей бытового назначения рекомендуется использовать устройства защитного отключения с током срабатывания не более 30 мА. Такой порог обеспечивает надёжную защиту от поражения электрическим током и минимизирует ложные срабатывания.

Если водонагреватель установлен в помещениях с повышенной влажностью (ванная, кухня), допускается применение УЗО с током срабатывания 10 мА для усиленной защиты. Важно помнить, что выбор УЗО не должен быть основан на величине фактического тока утечки, а должен учитывать максимальный возможный ток утечки в аварийной ситуации.

Практически, при отсутствии данных о фактическом токе утечки, следует руководствоваться следующими рекомендациями: для мощных моделей (свыше 3 кВт) использовать УЗО на 30 мА, для менее мощных или в помещениях с высокой влажностью – 10 мА. При этом монтаж и подключение устройства должны выполнять квалифицированные специалисты с обязательной проверкой работы УЗО после установки.

Соответствие класса УЗО типу нагрузки водонагревателя

Выбор класса УЗО напрямую зависит от характера токов утечки, которые возникают при работе водонагревателя. В бытовых нагревателях преимущественно наблюдаются емкостные токи утечки, поэтому применение стандартных УЗО типа AC не всегда эффективно.

Тип AC реагирует только на синусоидальные переменные токи утечки. Подходит для простых нагревательных элементов без электронных компонентов, где утечки минимальны и монотонны.
Тип A чувствителен к переменному и пульсирующему постоянному току утечки. Оптимален для водонагревателей с электронными платами управления, инверторами или насосами, поскольку такие устройства создают сложные токи утечки.
Тип F сочетает чувствительность типа A с повышенной устойчивостью к помехам и небольшим токам утечки, характерным для частотных преобразователей и электронных схем, часто встречающихся в современных водонагревателях с функциями самодиагностики и управления.
Тип B реагирует на постоянный ток утечки, часто используется в промышленности. Для бытовых водонагревателей редко требуется, за исключением моделей с интегрированными преобразователями частоты высокого класса.

Для корректного подбора УЗО необходимо:

Определить тип нагрузки: резистивная (нагревательный элемент) или электронная (платы, насосы, инверторы).
Изучить техническую документацию водонагревателя с указанием допустимых токов утечки и рекомендованных типов УЗО.
Выбирать УЗО с характеристиками, обеспечивающими надежное срабатывание при токах утечки, которые реально могут возникнуть в устройстве.

Неправильный выбор класса УЗО приводит к ложным срабатываниям или снижению уровня безопасности. Для современных электрических водонагревателей предпочтительнее использовать устройства типа A или F с номинальным током утечки от 30 мА для защиты людей и 100 мА и выше для защиты оборудования.

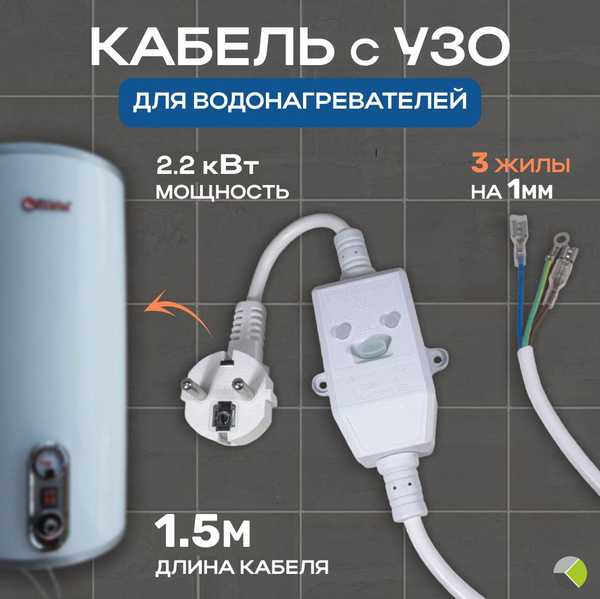

Проверка сечения кабеля и его влияние на выбор УЗО

Сечение кабеля напрямую влияет на ток нагрузки и, соответственно, на выбор номинала и чувствительности УЗО для водонагревателя. Для бытовых водонагревателей мощностью до 3,5 кВт обычно применяют кабель с сечением 2,5 мм², рассчитанный на ток до 25 А. Если мощность выше, например 4,5–6 кВт, сечение должно быть не менее 4 мм², что позволяет безопасно пропускать ток до 32–40 А.

Выбранное УЗО должно иметь номинальный ток, соответствующий максимально допустимому току проводника. При использовании кабеля с меньшим сечением и установке УЗО с высоким номиналом есть риск перегрева и повреждения кабеля. Например, если кабель 2,5 мм², установка УЗО на 40 А не будет безопасной, лучше выбрать 25 А.

Помимо номинального тока, важно учитывать ток утечки УЗО. Для водонагревателя рекомендуется выбирать устройства с током срабатывания 30 мА, обеспечивающим защиту от поражения электрическим током. Однако наличие кабеля с недостаточным сечением может вызвать частые ложные срабатывания из-за перегрузки.

Проверка сечения кабеля производится визуально и с помощью специальных измерительных приборов, таких как мультиметр с функцией измерения сопротивления или прибор для определения сечения. Рекомендуется также учитывать длину кабеля: при длинных линиях сечение следует увеличивать для компенсации падения напряжения.

Итог: подбор УЗО должен основываться на реальном сечении кабеля и расчетном токе нагрузки. Несоответствие этих параметров снижает эффективность защиты и может привести к аварийным ситуациям.

Примеры расчёта УЗО для популярных моделей водонагревателей

Для выбора УЗО учитывается мощность водонагревателя и рабочее напряжение. Расчёт начинается с определения тока нагрузки по формуле: I = P / U, где P – мощность в ваттах, U – напряжение в вольтах (обычно 230 В).

Водонагреватель Ariston 80 л, мощность 2000 Вт:
1. Ток: 2000 Вт / 230 В ≈ 8,7 А.
2. Рекомендуемое УЗО: с номинальным током не менее 16 А (с запасом на пусковые токи и возможные отклонения).
3. Тип дифференциального тока: 30 мА для защиты человека.
Водонагреватель Electrolux 50 л, мощность 1500 Вт:
1. Ток: 1500 Вт / 230 В ≈ 6,5 А.
2. УЗО: 10-16 А, с порогом утечки 30 мА.
Водонагреватель Timberk 100 л, мощность 2500 Вт:
1. Ток: 2500 Вт / 230 В ≈ 10,9 А.
2. Выбор УЗО: 16 А, с током утечки 30 мА для надежной защиты.

При подборе УЗО важно учитывать не только ток нагрузки, но и характеристики электросети, а также рекомендации производителя водонагревателя. Выбор по стандартным токам УЗО – 10, 16, 25 А – осуществляется в сторону большего значения с учётом запаса. При мощностях свыше 3000 Вт следует рассматривать УЗО на 25 А.

Вопрос-ответ:

Как определить номинальный ток УЗО для водонагревателя с определённой мощностью?

Чтобы выбрать УЗО, нужно рассчитать ток нагрузки по мощности водонагревателя. Для этого мощность (в ваттах) делят на напряжение сети (обычно 220 В). Полученное значение — это ток нагрузки в амперах. УЗО выбирают с номиналом, немного превышающим этот ток, чтобы не было ложных срабатываний и одновременно обеспечивалась безопасность.

Почему нельзя ставить УЗО с слишком малым номинальным током для водонагревателя?

Если номинальный ток УЗО слишком мал по сравнению с нагрузкой, устройство будет срабатывать при обычной работе прибора. Это приведёт к частым отключениям без реальной опасности. Таким образом, важно подобрать УЗО с подходящим номиналом, который выдержит рабочий ток водонагревателя, но сработает при утечках тока.

Какая утечка тока считается допустимой для безопасной работы УЗО на водонагреватель?

Стандартные значения уставки по утечке для бытовых УЗО — 30 мА. Это обеспечивает защиту от поражения электрическим током. Для водонагревателя обычно используют именно такие устройства. УЗО с более высоким порогом (например, 100 мА) применяются в системах с большой нагрузкой, но для безопасности человека 30 мА считается оптимальным значением.

Можно ли использовать одно УЗО для нескольких электроприборов, включая водонагреватель?

Технически возможно, но не всегда удобно и безопасно. Если подключить несколько приборов к одному УЗО, то при утечке на любом из них сработает общий выключатель, обесточивая все устройства. Для водонагревателя часто рекомендуется отдельное УЗО, чтобы локализовать проблему и не отключать сразу всё оборудование в доме.

Как влияет длительность срабатывания УЗО на защиту водонагревателя и пользователя?

Время срабатывания УЗО должно быть минимальным, чтобы быстро отключить питание при утечке и предотвратить поражение током. Приборы с задержкой применяются в случаях с большими пусковыми токами, но для бытовых водонагревателей лучше использовать устройства с мгновенным или очень быстрым отключением. Это повышает безопасность и снижает риск повреждения оборудования.
