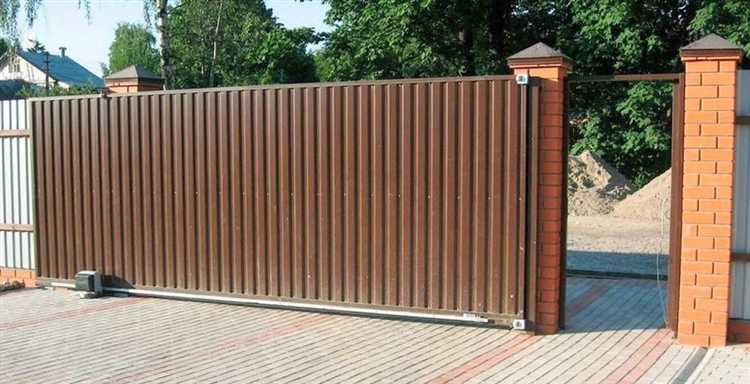

Откатные ворота требуют стабильного и прочного основания, способного выдерживать вес конструкции и динамические нагрузки при эксплуатации. Фундамент для таких ворот выполняется с учётом характеристик грунта, длины створки и способа крепления направляющей. Ошибки на этапе закладки могут привести к перекосу, заеданию роликов и ускоренному износу всей системы.
Для бетонного фундамента под откатные ворота чаще всего используют железобетонную балку с закладными элементами. Оптимальная глубина – ниже уровня промерзания, обычно 1,2–1,5 м в средней полосе. Ширина зависит от массы ворот и типа основания, но не должна быть менее 300 мм. Для жёсткости конструкции применяют арматуру диаметром 12–14 мм с шагом 200–250 мм в виде продольных и поперечных стержней.
Особое внимание уделяется установке закладного швеллера, на который крепится направляющая рейка. Он должен быть установлен строго в уровень, по всей длине будущего отката створки, включая запас минимум 40% от её ширины. Швеллер чаще всего приваривается к анкерам или арматуре перед бетонированием, после чего конструкция заливается бетонной смесью марки не ниже М300.
Заливку производят за один подход, исключая холодные швы. После бетонирования важно выдержать не менее 7 суток до начала монтажа ворот, чтобы бетон набрал необходимую прочность. Только соблюдение этих параметров обеспечивает долгий срок службы и надёжную работу системы без перекосов и деформаций.
Как рассчитать размеры фундамента с учётом веса ворот
Размер фундамента напрямую зависит от массы створки, конструкции направляющей и характера грунта. Средний вес металлических откатных ворот длиной 4 м и высотой 2 м составляет 250–400 кг. Для таких ворот необходим фундамент длиной 1/3 от ширины проезда, то есть не менее 1,3–1,5 м, чтобы обеспечить устойчивость и компенсировать нагрузку от консоли.
Глубина закладки фундамента должна быть ниже уровня промерзания грунта. В центральных регионах это 1,2–1,5 м. При расчёте ширины принимают значение не менее 400 мм, что позволяет разместить закладной элемент и обеспечивает достаточную опору конструкции.
При массе ворот более 500 кг рекомендуется увеличить длину фундамента до 2 м, а ширину – до 500 мм. Для тяжёлых створок необходим также армированный пояс из продольной и поперечной арматуры диаметром 12–16 мм с шагом 200–250 мм. Это снижает риск деформации от динамических нагрузок при открытии и закрытии.
Нагрузку от ворот следует учитывать с учётом типа роликовой системы. Чем выше смещён центр тяжести конструкции, тем массивнее и устойчивее должен быть фундамент. При наличии пучинистых грунтов дополнительно обустраивается песчано-гравийная подушка толщиной до 300 мм с обязательной трамбовкой послойно.
Итоговая геометрия фундамента зависит от расчётов, но даже при минимальной нагрузке недопустимо уменьшать размеры ниже 300×1000×1500 мм. Это приведёт к перекосу или просадке системы, особенно при сезонных подвижках грунта.

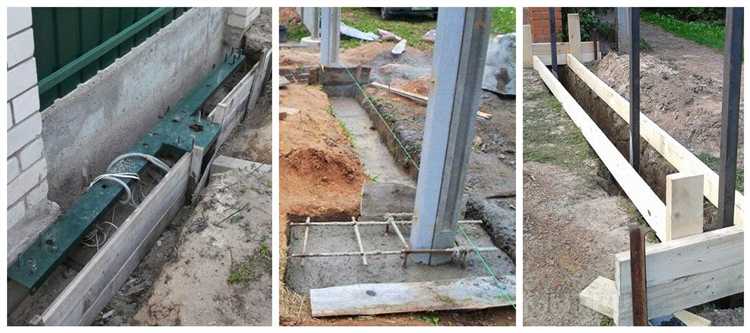

Выбор типа фундамента в зависимости от грунта и климата
На пучинистых глинистых и суглинистых грунтах при глубоком промерзании оптимален ленточный фундамент с заглублением ниже уровня сезонного промерзания, что в средней полосе России составляет 1,2–1,8 м. Использование песчаной подушки толщиной не менее 30 см и армирования усиливает устойчивость конструкции к вспучиванию.
Для песчаных и супесчаных почв допустимо устройство мелкозаглубленного столбчатого фундамента на глубину 60–80 см при условии стабильного климата и отсутствия подземных вод. При наличии высокого уровня грунтовых вод рекомендуется устраивать дренаж и использовать гидроизоляцию, например, битумную мастику с обертыванием рубероидом.
В регионах с суровыми зимами и частыми циклами замерзания и оттаивания эффективен свайно-винтовой фундамент. Оцинкованные винтовые сваи диаметром не менее 89 мм углубляются ниже уровня промерзания, обеспечивая устойчивость к горизонтальным нагрузкам и движению грунта.
На скальных и сильно уплотнённых грунтах возможна установка плитного фундамента толщиной 25–30 см, обеспечивающего равномерное распределение нагрузки. При этом обязательно армирование в два слоя и укладка бетонной смеси марки не ниже М300 с виброуплотнением.
В районах с высоким уровнем осадков следует избегать конструкции с открытыми подземными элементами. Лучше использовать бетонные блоки на щебёночной подушке с дополнительной отмосткой и водоотводом, чтобы исключить размыв основания.
Разметка участка под фундамент и подготовка траншеи
Перед началом земляных работ необходимо точно определить положение фундамента относительно створки ворот, роликовой балки и уровня грунта. Ошибки на этом этапе приведут к перекосам, затруднённому ходу ворот или преждевременному разрушению конструкции.
- Измерьте ширину проезда и добавьте длину консольной части ворот (обычно 1/2 ширины проезда). Это определит общую длину фундамента.
- Отметьте ось движения ворот с помощью натянутого шнура или лазерного нивелира. Ось должна быть строго параллельна линии забора или въездной дороги.
- Разметьте границы фундамента колышками с учётом запаса 10–15 см по ширине от ширины закладной балки (обычно 20–25 см).
- Проверьте диагонали разметки – они должны быть равны. Это исключит перекос конструкции при монтаже.
После завершения разметки переходят к подготовке траншеи. Глубина и ширина зависят от грунта и массы ворот, но есть базовые ориентиры:
- Глубина траншеи – от 1 м в зонах промерзания до 1,5 м при слабонесущем грунте (суглинки, торфяники).
- Ширина – на 10 см больше ширины закладной балки для укладки арматуры и заливки бетона.
- Дно выравнивается и трамбуется. При высоком уровне грунтовых вод укладывается щебёночная подушка толщиной 15–20 см.
При рытье траншеи важно обеспечить прямолинейность и постоянную глубину. Для этого используют нивелир или строительный уровень, особенно при значительном перепаде рельефа. Уклон дна не допускается – это влияет на устойчивость фундамента.

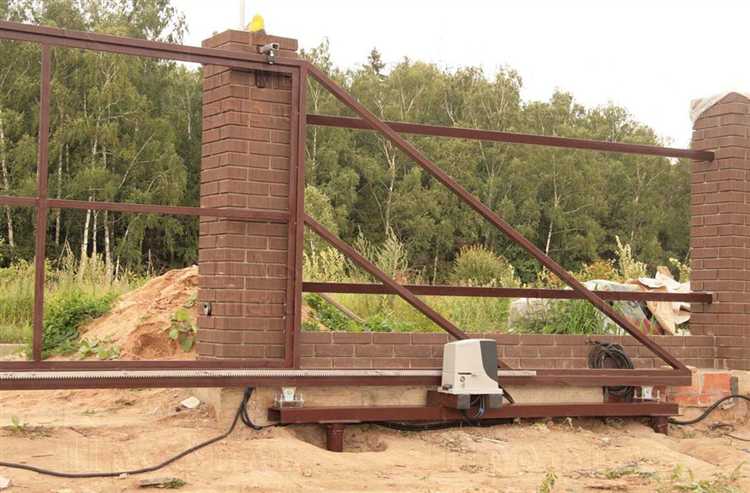

Армирование основания под откатные ворота
Для надёжной работы откатных ворот необходим прочный фундамент с правильно выполненным армированием. Арматура распределяет нагрузку от движущейся конструкции и предотвращает разрушение бетонного основания при сезонных подвижках грунта.
Используется стальная арматура диаметром 12–14 мм класса AIII (рифлёная). Для создания каркаса потребуется две продольные нити, соединённые поперечными перемычками из арматуры меньшего диаметра – 8–10 мм, шаг установки – не более 300 мм. Высота каркаса должна составлять около 2/3 глубины траншеи, чтобы он находился в теле бетона и не выступал наружу.
Армокаркас формируется заранее вне траншеи. Сварка не используется – соединения выполняются с помощью вязальной проволоки, чтобы избежать жёстких узлов и допустить минимальную подвижность конструкции при нагрузках.
Важно соблюдать защитный слой бетона не менее 50 мм со всех сторон, включая дно. Для этого под арматуру подкладываются пластиковые фиксаторы или камни одинаковой высоты. При укладке каркаса необходимо обеспечить его строгое горизонтальное положение, чтобы нагрузка от ворот распределялась равномерно.
Заливка бетона и уход за фундаментом в первые дни
Для заливки используется бетон марки не ниже М300 с фракцией щебня до 20 мм. Консистенция должна быть пластичной – подвижность смеси П3 или П4. Перед началом залива внутреннюю поверхность опалубки рекомендуется смочить водой, чтобы уменьшить впитывание влаги из раствора и обеспечить лучшее сцепление с арматурой.
Бетон укладывается слоями по 20–30 см с обязательным уплотнением каждого слоя вибратором или металлическим штыком. Это устраняет воздушные пустоты и повышает прочность конструкции. Заливка выполняется непрерывно, чтобы избежать образования холодных швов, особенно в зоне установки закладных элементов и направляющей шины ворот.
После заливки поверхность бетона закрывается полиэтиленовой пленкой или влажной мешковиной. Это необходимо для предотвращения испарения влаги, особенно в жаркую погоду. В течение первых трёх суток бетон следует регулярно увлажнять каждые 3–4 часа, включая ночное время, если температура воздуха выше +20 °C. При температуре ниже +5 °C зону фундамента необходимо укрыть теплоизолирующими материалами или использовать электропрогрев.
Нагрузку на фундамент (включая монтаж направляющей) можно производить не ранее чем через 7 суток при температуре не ниже +15 °C. Полная прочность достигается через 28 суток, и только после этого допускается установка и регулировка откатных ворот.
Монтаж закладных элементов для установки направляющей
Закладные элементы – металлические пластины или профиль, закрепляемые в фундаменте для последующего крепления направляющей откатных ворот. Они должны быть установлены строго по разметке, с точным соблюдением размеров и углов, чтобы исключить перекосы и обеспечить плавное движение створки.
Для закладных используют стальной уголок или швеллер с толщиной стенок не менее 4 мм. Размеры закладных выбирают исходя из ширины и массы ворот: обычно длина 500–700 мм, ширина по сечению – не менее 40 мм.
Порядок монтажа:
| 1. | Подготовить траншею для фундамента, выровнять и утрамбовать дно. |
| 2. | Установить опалубку с учетом уровня и горизонтальности закладных, контролируя положение строительным уровнем и отвесом. |
| 3. | Закрепить закладные элементы на армирующую сетку или каркас из арматуры с помощью проволоки или хомутов, чтобы избежать смещения при заливке. |
| 4. | Обеспечить выступ закладных из бетонной поверхности не менее чем на 50 мм для надежного крепления направляющей. |
| 5. | При заливке бетона тщательно уплотнять смесь вокруг закладных, исключая пустоты и воздушные карманы. |
| 6. | После заливки проверить геометрию закрепленных элементов, скорректировать положение при необходимости до затвердевания бетона. |
Для защиты от коррозии металлические закладные рекомендуется покрыть антикоррозийной грунтовкой перед монтажом. Правильное размещение и фиксация закладных определяют точность установки направляющей и долговечность работы ворот.
Вопрос-ответ:
Как правильно выбрать глубину заложения фундамента для откатных ворот на разных типах грунта?
Глубина заложения фундамента зависит от типа грунта и глубины промерзания в вашем регионе. Для песчаных и гравийных грунтов достаточно заложить фундамент ниже уровня промерзания примерно на 30–40 см. На глинистых и суглинистых грунтах глубина должна быть больше, чтобы избежать подъемов из-за морозного пучения. Важно учитывать уровень грунтовых вод — если он высокий, фундамент следует углубить или использовать гидроизоляцию. Обычно глубина составляет от 70 см до 1 метра, но точный показатель лучше уточнять по местным условиям.
Какие материалы и арматуру лучше использовать для армирования фундамента под откатные ворота?
Для армирования рекомендуют использовать арматуру диаметром 8–12 мм, изготовленную из стали с хорошей антикоррозийной обработкой. Каркас создаётся из сетки или прутков с шагом около 20–30 см, что обеспечивает необходимую жесткость конструкции. Материал бетона обычно марки М300 или выше, с учетом нагрузки от веса ворот и климатических условий. Для повышения долговечности фундамента применяют бетон с добавками, улучшающими морозостойкость и водонепроницаемость.
Как обеспечить правильное расположение закладных элементов для установки направляющей откатных ворот?
Закладные элементы монтируют до заливки бетона, строго по разметке, с соблюдением горизонтального и вертикального уровня. Для этого используют строительный уровень и отвесы. Закладные должны быть жестко зафиксированы, чтобы не сместиться под весом бетона. Обычно применяют металлические уголки или пластины с отверстиями для крепежа направляющей. Расстояние между закладными рассчитывают с учетом длины и ширины направляющей, чтобы обеспечить стабильное и ровное движение ворот.
Какие ошибки чаще всего допускают при заливке фундамента для откатных ворот и как их избежать?
Одной из частых ошибок является недостаточное уплотнение грунта и бетона, что приводит к просадке и трещинам. Еще одна — неправильная разметка, из-за которой фундамент выходит за пределы или не соответствует конструкции ворот. Заливка бетона при низких температурах без защиты вызывает снижение прочности. Чтобы избежать проблем, грунт нужно тщательно уплотнить, соблюдать точную разметку и использовать бетон соответствующего класса. В холодное время применяют утеплители и присыпки, а также защищают свежий бетон от быстрого высыхания.
Как ухаживать за фундаментом в первые дни после заливки, чтобы избежать трещин и деформаций?
В первые 3–5 дней после заливки бетон необходимо защищать от пересыхания и резких перепадов температуры. Для этого поверхность регулярно увлажняют водой, накрывают полиэтиленовой пленкой или влажной тканью. При холодной погоде применяют утепляющие материалы, например, пенопласт или специальные одеяла. Избегайте нагрузок на фундамент в этот период. Правильный уход способствует равномерному набору прочности и предотвращает появление трещин и деформаций.
Какие особенности грунта нужно учитывать при устройстве фундамента для откатных ворот?
Перед началом работы следует определить тип грунта на участке, так как от этого зависит выбор глубины заложения и способ укрепления фундамента. Песчаные и крупнообломочные грунты обладают высокой несущей способностью, поэтому фундамент можно сделать менее массивным. Глинистые почвы склонны к пучению и просадкам, что требует заглубления фундамента ниже глубины промерзания и усиленного армирования. При наличии в почве высокого уровня грунтовых вод необходимо обеспечить дренаж и использовать водонепроницаемые материалы для предотвращения разрушения конструкции.
