Розетка категории 5e используется для подключения сетевых кабелей типа «витая пара» в офисных и домашних сетях. Внутри корпуса расположены контакты, соответствующие цветовой схеме T568A или T568B, и зажимы, удерживающие проводники. Для корректного разбора розетки необходимо понимать её конструкцию и учитывать особенности фиксации кабеля.
Перед началом работ отключите питание оборудования, к которому может быть подключена розетка, во избежание повреждения интерфейсов. Под рукой должны быть: тонкая отвертка, монтажный нож и пинцет – эти инструменты позволяют аккуратно разобрать корпус и извлечь жилы без повреждений.

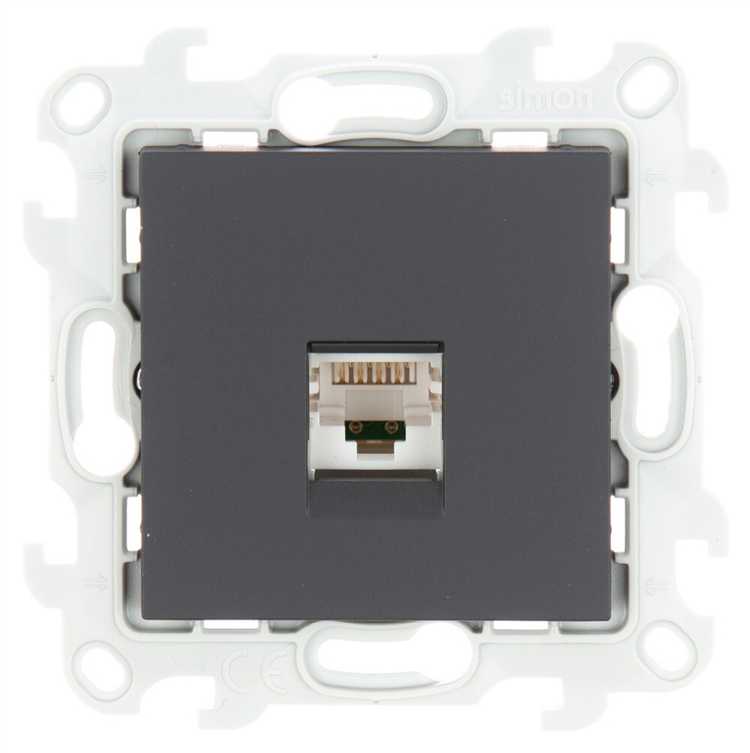

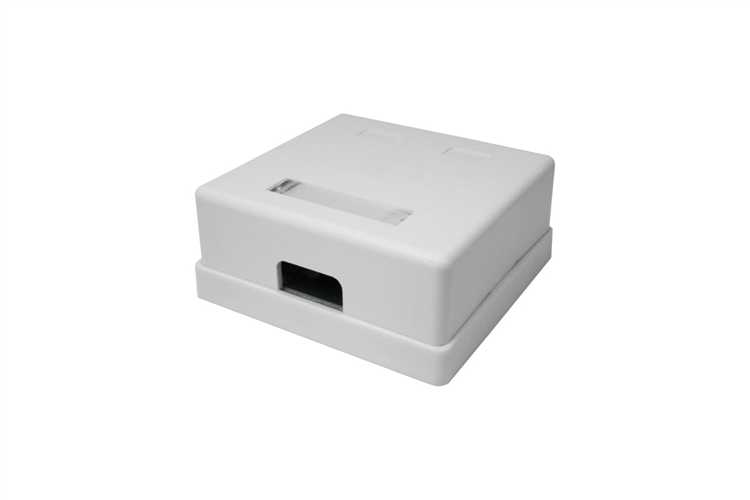

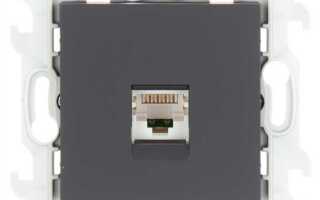

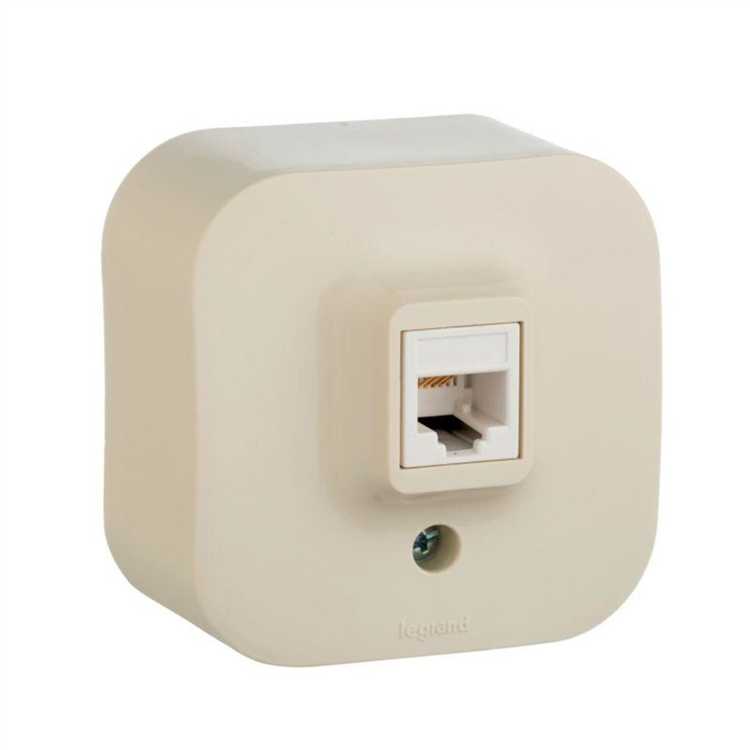

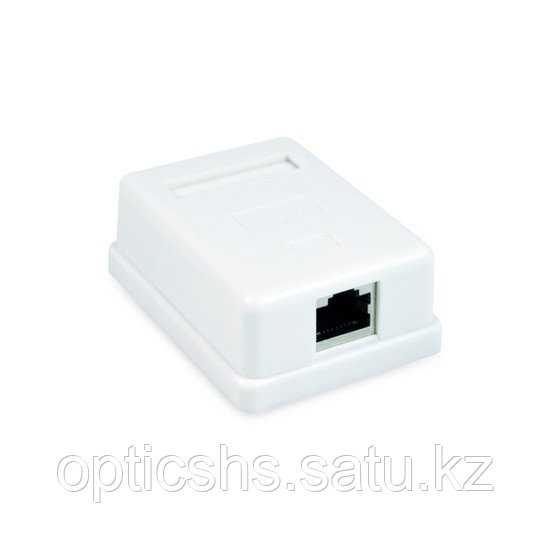

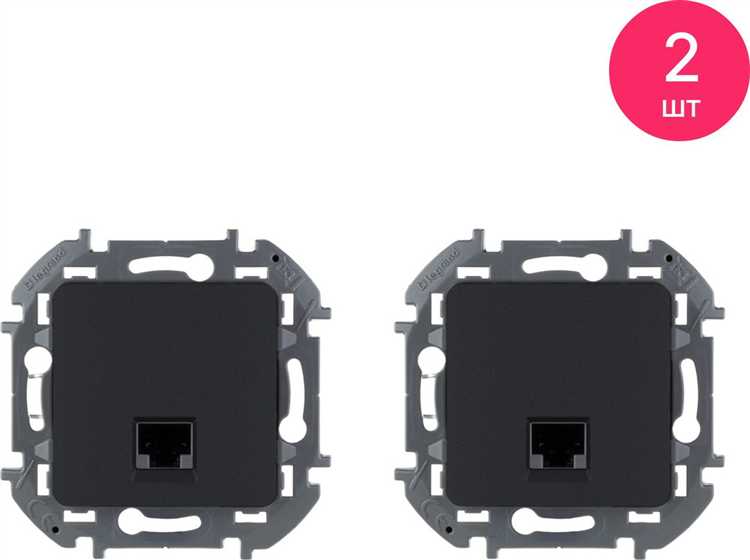

Корпус розетки Cat 5e обычно состоит из двух частей: лицевой панели и основания, внутри которого расположена монтажная колодка. Разбор начинается с отсоединения лицевой части, которая может быть зафиксирована защёлками или винтами. После снятия панели открывается доступ к контактной группе, где фиксируются жилы сетевого кабеля по определённой схеме разводки.
Важно: при демонтаже запомните расположение проводов, так как от точного подключения зависит стабильность передачи данных. В большинстве случаев провода устанавливаются по схеме T568B, где оранжевые и зелёные пары выполняют функции передачи сигнала. Нарушение порядка может привести к снижению скорости сети или полной потере соединения.
Какие инструменты понадобятся для разборки розетки Cat 5e
Для корректной разборки розетки категории 5e потребуется ограниченный, но точный набор инструментов. Использование неподходящих приспособлений может привести к повреждению корпуса или контактных групп.
Ниже представлен список необходимых инструментов с их назначением:
| Отвёртка с плоским жалом (2,5–3,5 мм) | Открытие корпуса розетки, отсоединение крепежных элементов без деформации пластика |
| Крестовая отвёртка (PH1 или PH2) | Откручивание винтов, фиксирующих розетку в монтажной коробке |
| Кабельный нож с ограничителем глубины | Аккуратная зачистка витой пары без повреждения изоляции жил |
| Пинцет с прямыми губками | Извлечение проводов из контактных каналов, если они были зафиксированы без инструмента |
| Инструмент типа «impact tool» (ударный инструмент) | Если розетка была собрана с его применением, может понадобиться для корректного отсоединения жил |
| Фонарик или налобный светильник | Обеспечение видимости в слабоосвещённых установочных нишах |
Перед началом работы убедитесь, что питание на розетке отключено, особенно если в одном блоке с ней установлены силовые элементы. Храните съёмные детали розетки в отдельной ёмкости – это упростит последующую сборку.
Как обесточить розетку и подготовить рабочее место
Перед началом работ отключите питание розетки на электрощитке. Найдите автомат, соответствующий нужной линии, и переведите его в положение «выкл». Убедитесь, что отключена именно та цепь, с помощью индикаторной отвертки или тестера – при касании контактов лампочка не должна загораться.
Отключите все подключённые к розетке устройства. Извлеките кабели, чтобы исключить случайное натяжение. Убедитесь, что в помещении нет посторонних, особенно детей, которые могут вмешаться в процесс.
Рабочее место должно быть хорошо освещено. Если освещение связано с отключённой линией, подготовьте переносную лампу или фонарь с аккумулятором. Постелите на пол антистатический коврик или обычный коврик из резины, чтобы предотвратить скольжение и обеспечить дополнительную защиту.
Рядом с розеткой расположите инструменты: крестовую и плоскую отвертки, нож для зачистки кабеля, пинцет, тестер. Подготовьте небольшую ёмкость для винтов и мелких деталей, чтобы избежать их потери. Очистите зону вокруг розетки от пыли и мусора, чтобы избежать попадания частиц внутрь корпуса при демонтаже.
Как снять декоративную крышку и получить доступ к контактам
Перед началом убедитесь, что линия обесточена: отключите питание на щитке. Это исключит риск короткого замыкания и поражения током.
Осмотрите корпус розетки. Декоративная крышка обычно фиксируется защёлками или винтами. Если видимых креплений нет, аккуратно подденьте край крышки плоской отвёрткой, начиная с нижнего угла. Не прилагайте чрезмерного усилия, чтобы не повредить пластик.
Если крышка удерживается винтами, они расположены по бокам или под декоративной заглушкой. Используйте крестовую отвёртку подходящего размера, чтобы открутить винты без срыва резьбы.
После снятия крышки станет видим механизм розетки и контактная панель с цветовой маркировкой. Убедитесь, что внутренняя часть корпуса надёжно закреплена в монтажной коробке, прежде чем переходить к работе с проводами.
Как отсоединить витую пару от клемм розетки
Перед началом работы отключите питание и убедитесь в отсутствии напряжения на линии. Используйте индикаторную отвертку или тестер.
Снимите крышку розетки, аккуратно отжав защелки по бокам. При необходимости используйте тонкую плоскую отвертку, вводя её в пазы по периметру корпуса.
Осмотрите клеммы: в розетках категории Cat 5e, как правило, используются безвинтовые зажимы с пружинным механизмом. Чтобы освободить провод, надавите на фиксирующую часть зажима (иногда это небольшая пластиковая скоба рядом с цветной маркировкой).
Плавно потяните жилу кабеля назад, не прикладывая усилий. При залипании контакта аккуратно покачивайте жилу из стороны в сторону, удерживая клемму в открытом положении.
Если применялась пробивная (IDC) схема подключения, извлекайте жилы строго вверх или под тем же углом, под которым они были вставлены, чтобы не повредить проводник или разъём.
После отсоединения всех жил проверьте их состояние: при наличии повреждений или окислений обрежьте концы и зачистите изоляцию заново, если планируется повторное подключение.
Как проверить маркировку и схему подключения внутри розетки
Для T568A порядок слева направо: бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Для T568B: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.
Сравните расположение проводов с выбранной схемой. Все провода должны быть обжаты точно по цветам, без перекрёстного подключения. Обратите внимание на цветовую кодировку кабеля – она должна полностью соответствовать нанесённой маркировке.
Если маркировка отсутствует или повреждена, используйте мультиметр в режиме прозвонки и сопоставьте контакты розетки с жилами на другом конце кабеля. Это поможет определить фактическое подключение и выявить ошибки монтажа.
Как правильно собрать розетку обратно после разборки
Сборка розетки Cat 5e требует точного соблюдения порядка и аккуратности, чтобы обеспечить надежное соединение и качество передачи сигнала.
- Подготовьте провода: Убедитесь, что все жилы проводов очищены от изоляции ровно на 10 мм. Концы должны быть ровными, без повреждений и заломов.
- Распределите жилы по цветам: Разложите провода в соответствии с выбранным стандартом (TIA/EIA 568A или 568B). Цвета должны совпадать с маркировкой на розетке.
- Вставьте жилы в пазы: Каждую жилу вставьте до упора в соответствующий канал на розетке, чтобы обеспечить плотный контакт с клеммами.
- Проверьте расположение: Перед фиксацией убедитесь, что жилы не перекручены и не выходят за пределы посадочных пазов.
- Зафиксируйте жилы: С помощью специального инструмента (инструмент для обжима или punch-down tool) аккуратно прижмите каждую жилу к клеммам до щелчка, не повреждая провода.
- Проверьте надежность контактов: Легким движением проверьте, что ни один провод не выскальзывает из посадочного места.
- Установите защитную крышку: Наденьте крышку корпуса розетки, убедившись, что защелки плотно зафиксированы, чтобы избежать люфтов и попадания пыли.
- Подключите розетку в монтажное место: Прикрепите розетку к монтажной коробке, затяните крепежные винты без излишнего усилия, чтобы не деформировать корпус.
- Проверьте работоспособность: Используйте тестер сетевых кабелей для проверки целостности цепи и правильности подключения жил.
Правильная сборка гарантирует устойчивую работу сети и снижает риск возникновения помех и сбоев.
Вопрос-ответ:
Как правильно подготовить инструменты перед разборкой розетки Cat 5e?
Для удобства работы лучше заранее приготовить плоскую и крестовую отвертки, тонкие кусачки или нож для зачистки проводов, а также мультиметр для проверки соединений. Все инструменты должны быть чистыми и исправными, чтобы избежать повреждений деталей при разборке.
Какие детали розетки Cat 5e нужно снять в первую очередь при разборке?
Сначала следует аккуратно снять декоративную панель, если она есть, затем открутить крепежные винты, удерживающие корпус. После этого корпус можно разделить на две части, чтобы получить доступ к внутренним контактам и проводам.
Как не повредить провода при разборке розетки Cat 5e?
Важно работать аккуратно и не тянуть за провода слишком сильно. Рекомендуется сначала освободить провода из клемм с помощью специального инструмента или тонкой отвертки, а затем лишь аккуратно вынимать их. Это позволит сохранить жилы целыми и избежать короткого замыкания.
Что делать, если после разборки розетки Cat 5e контакты выглядят окисленными или повреждёнными?
В таком случае контакты можно почистить с помощью спирта и мягкой щетки или ластика, чтобы убрать окисление. Если повреждения значительные, лучше заменить контактные элементы или саму розетку, чтобы обеспечить стабильное соединение.
Нужно ли запоминать порядок проводов при разборке розетки Cat 5e и как это лучше сделать?
Да, порядок проводов важен для правильного подключения при сборке. Лучше заранее сфотографировать расположение проводов или сделать схему с цветами и номерами жил, чтобы потом точно воспроизвести их последовательность и избежать ошибок при подключении.
Какие инструменты нужны для разбора розетки Cat 5e?
Для разбора розетки Cat 5e обычно потребуются: плоская и крестовая отвертки, пассатижи или бокорезы, а также инструмент для зачистки проводов. Иногда может понадобиться тонкая пластиковая или металлическая лопатка, чтобы аккуратно открыть корпус розетки без повреждений. Все эти инструменты помогают безопасно и аккуратно получить доступ к контактам и проводам внутри.
Как правильно снять корпус розетки Cat 5e, чтобы не повредить крепления?
Для снятия корпуса розетки Cat 5e нужно сначала отключить питание и аккуратно найти защёлки или фиксирующие элементы по бокам или сзади корпуса. Обычно они слегка выступают и требуют лёгкого нажатия или поддевания. Используйте плоскую отвертку или пластиковую лопаточку, чтобы осторожно отжать защёлки, не применяя слишком большой силы. Если корпус не снимается сразу, стоит проверить, не остались ли винты, которые крепят розетку. После освобождения защёлок корпус можно плавно снять, стараясь не повредить внутренние контакты и провода.
