Неправильно подобранный или некачественно собранный антенный кабель – частая причина снижения качества телевизионного сигнала. Потери сигнала могут достигать 30–40% при использовании неподходящего кабеля или при плохом соединении. Чтобы избежать этого, важно не только выбрать правильный тип кабеля, но и грамотно выполнить монтаж разъёмов.
Для телевизионного приёма в диапазоне 470–862 МГц рекомендуется использовать коаксиальный кабель с волновым сопротивлением 75 Ом. Оптимальная модель – RG-6, с центральной жилой из меди и плотным экранирующим оплётом. Особое внимание стоит уделить плотности экрана: коэффициент покрытия должен быть не ниже 80%, иначе возможно появление помех от внешних источников.
Перед сборкой кабеля необходимо отрезать нужную длину с учётом минимального изгиба (радиус – не менее 5 см) и без натяжения. Центральную жилу и оплётку нужно зачистить строго по размеру разъёма: избыток металла приведёт к короткому замыканию, а недостаток – к плохому контакту. Используйте F-разъёмы с винтовым соединением – они обеспечивают стабильный контакт и устойчивость к окислению при установке в помещении.
Завершив монтаж, важно проверить кабель на целостность и уровень сигнала с помощью приёмника или измерителя уровня ТВ-сигнала. Правильно изготовленный антенный кабель обеспечит стабильное изображение и отсутствие цифровых артефактов даже при слабом уровне сигнала от антенны.
Выбор типа кабеля для телевизионного сигнала
Коаксиальный кабель – основной тип для передачи телевизионного сигнала. Наиболее подходящими считаются марки с волновым сопротивлением 75 Ом. Среди них предпочтение стоит отдавать моделям с медной центральной жилой, а не стальной с медным напылением: они обеспечивают меньшее затухание и лучше поддаются пайке.
RG-6 – оптимальный выбор для домашних антенн. Он имеет достаточную толщину, плотный экран и хорошо справляется с передачей сигнала на расстояние до 30 метров без заметных потерь. Важно выбирать варианты с двойным или четырехслойным экранированием – они минимизируют влияние электромагнитных помех от бытовой техники и электропроводки.
Satellite RG-6U – улучшенная модификация RG-6 с более плотной оплеткой и вспененным диэлектриком. Подходит для цифрового телевидения (DVB-T2, спутникового сигнала) и протяжённости кабеля более 40 метров.
RG-59 уступает по характеристикам: меньше диаметр, слабее экранирование, значительные потери сигнала на длинах свыше 15 метров. Используется только при отсутствии альтернатив или для коротких соединений.
Не рекомендуется использовать китайские безымянные кабели – они часто содержат стальную жилу, низкокачественный экран и дешевый диэлектрик, что приводит к сильному затуханию и нестабильной работе сигнала.
Для наружной прокладки кабеля используйте модели с маркировкой UV-resistant или PE-оболочкой – они устойчивы к ультрафиолету и влаге. Внутри помещений подойдут кабели с ПВХ-изоляцией.
Определение необходимой длины кабеля с учетом маршрута
Перед нарезкой антенного кабеля необходимо точно рассчитать его длину с учетом полного маршрута от точки подключения антенны до гнезда телевизора. Ошибки в измерениях приводят к затуханию сигнала или необходимости использования дополнительных соединений, что нежелательно.
- Проложите предполагаемый маршрут, включая все повороты, углы, вертикальные и горизонтальные участки. Измеряйте не по прямой, а строго по будущему пути кабеля.
- Добавьте запас 5–10 % от общей длины для монтажа, изгибов и фиксации. Например, при маршруте в 15 метров добавьте не менее 75 см.
- Если кабель проходит через стены, учтите толщину каждой преграды и добавьте по 10–15 см на каждый такой участок.
- Избегайте слишком длинных маршрутов – длина свыше 20 метров без усилителя может снизить качество сигнала. В этом случае используйте кабель с пониженным коэффициентом затухания, например RG-6 вместо RG-59.
- Учитывайте точки фиксации: если кабель будет закрепляться клипсами или в кабель-канале, добавьте по 2–3 см на каждый крепежный элемент для свободного укладки.
Окончательная длина должна учитывать все особенности маршрута, включая изгибы, препятствия и тип крепления. Измеряйте по месту, используйте гибкий сантиметр или шнур, а не рулетку, чтобы избежать ошибок на изгибах.
Инструменты и материалы для сборки антенного кабеля
Для точной и надежной сборки антенного кабеля требуется коаксиальный кабель типа RG-6 с двойным экранированием и волновым сопротивлением 75 Ом. Этот тип кабеля обеспечивает минимальные потери сигнала и устойчивость к электромагнитным помехам.
Необходимы F-коннекторы с внутренней резьбой, подходящие по диаметру к выбранному кабелю. Использование обжимных коннекторов предпочтительно: они обеспечивают более стабильный контакт по сравнению с винтовыми.
Для зачистки кабеля используется коаксиальный стриппер – инструмент с возможностью одновременного снятия внешней изоляции и диэлектрика на заданную глубину. Альтернативно можно применять острый строительный нож, но это повышает риск повреждения центральной жилы.
Обжимной инструмент (кримпер) необходим для надежной фиксации F-коннектора на кабеле. Он должен соответствовать типу используемых коннекторов и иметь регулируемое усилие сжатия.
Дополнительно потребуется мультиметр для проверки целостности центральной жилы и экрана, а также паяльник и припой, если используется пайка вместо обжима. Для защиты соединений – термоусадочная трубка или самослипающаяся изолента на основе бутилкаучука.
Резиновый уплотнитель или силикон рекомендуется использовать для герметизации соединений, особенно при внешней установке антенны, чтобы исключить проникновение влаги и коррозию контактов.
Подготовка кабеля: снятие изоляции и разделка экрана
Используйте коаксиальный кабель типа RG-6 с медной жилой и плотной оплёткой. Перед началом работ убедитесь, что режущий инструмент остро заточен – предпочтительно использовать стриппер или нож с ограничителем глубины.
Сначала аккуратно удалите внешнюю ПВХ-оболочку на длину 15 мм. Избегайте повреждения экранирующей оплётки. После снятия изоляции аккуратно отогните оплётку по окружности вниз, формируя кольцо. Не скручивайте её в жгут, чтобы не нарушить целостность экрана.
Под оплёткой находится фольгированный экран. Его не удаляйте – он участвует в защите от высокочастотных помех. Осторожно зачистите диэлектрик на длину 10 мм, чтобы оголить центральную жилу. Для этого используйте тот же инструмент, но регулируйте давление, чтобы не повредить жилу.
Контролируйте длину зачищенного участка – выступающая жила не должна превышать 10 мм. Обрежьте лишнее. Перед подключением убедитесь, что ни один элемент оплётки не касается центрального проводника – это приведёт к короткому замыканию и потере сигнала.

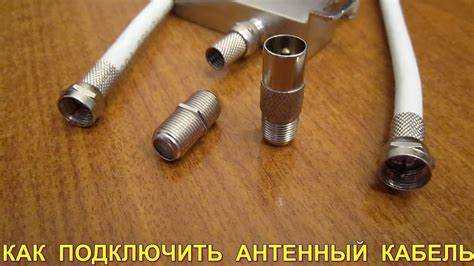

Установка F-разъёмов на коаксиальный кабель
Для подключения телевизионного кабеля необходимо правильно установить F-разъёмы на коаксиал типа RG-6 или RG-59. Используйте качественные разъёмы с внутренней резьбой и металлическим корпусом – они обеспечивают надёжный контакт и устойчивость к помехам.
Пошаговая инструкция:
1. Подготовка кабеля: аккуратно снимите внешнюю изоляцию на 15 мм, не повредив оплётку. Отведите оплётку назад по изоляции. Затем обрежьте экран-фольгу, если она есть, оставив центр свободным. Внутренний диэлектрик подрежьте так, чтобы центральная жила выступала на 5–7 мм.
2. Установка разъёма: навинтите F-разъём по резьбе на кабель, прокручивая с усилием. Внутренняя изоляция должна войти плотно, а центральная жила – выйти сквозь отверстие разъёма строго по центру. Разъём должен заходить до упора, при этом оплётка должна контактировать с корпусом разъёма.
3. Проверка: убедитесь, что жила не касается краёв разъёма и не имеет заусенцев. При необходимости обрежьте конец жилы до длины 2–3 мм за пределами разъёма. Проверьте плотность посадки – разъём не должен свободно вращаться на кабеле.
При использовании компрессионных F-разъёмов потребуется специальный обжимной инструмент. Такие соединения обладают большей герметичностью и рекомендуются для наружной прокладки кабеля.
Проверка соединения кабеля с антенной и телевизором
Далее следует измерить сопротивление между центральной жилой и оплеткой кабеля с помощью мультиметра в режиме омметра. В норме сопротивление должно быть очень высоким (практически бесконечным), что свидетельствует об отсутствии короткого замыкания. Если прибор показывает низкое сопротивление, вероятна обрывная или замыкающая проблема внутри кабеля.

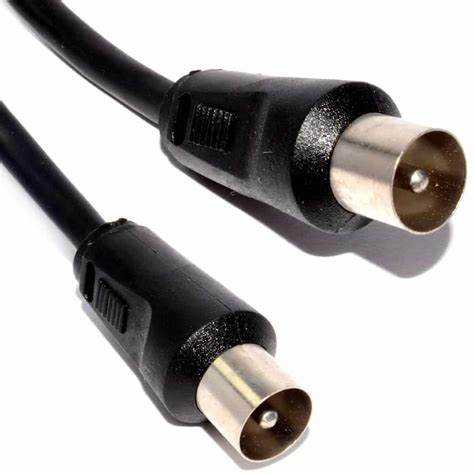

При подключении кабеля к антенне и телевизору убедитесь в плотности контакта. Разъемы должны входить с усилием, исключая люфт и перекос. Используйте разъемы типа F, которые обеспечивают минимальные потери сигнала при правильной установке.
Для проверки качества сигнала используйте встроенный в телевизор или внешний измеритель уровня сигнала. При подключении к антенне уровень сигнала должен находиться в диапазоне от 50 до 80 дБмВ для уверенного приема цифрового вещания. Значения ниже 40 дБмВ указывают на слабый сигнал, требующий проверки кабеля или усилителя.

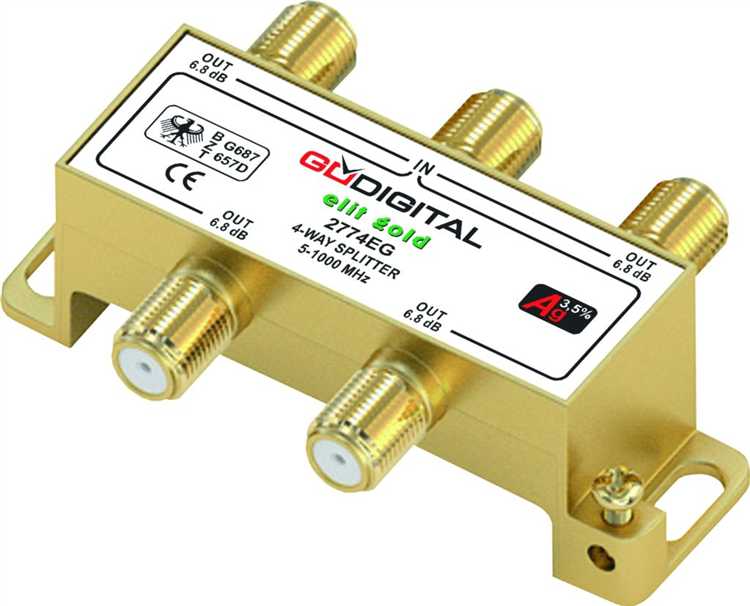

Если сигнал нестабилен или отсутствует, последовательно проверяйте соединения по всему маршруту кабеля: начиная от антенны, через разъемы и удлинители, заканчивая телевизором. Наличие трещин, заломов или повреждений кабеля существенно снижает качество передачи сигнала.
При необходимости используйте специализированный тестер кабельных соединений, который быстро выявляет обрывы, короткие замыкания и качество экранировки. Для телевизионных антенных систем рекомендуется применение кабеля с сопротивлением 75 Ом и соответствующими разъемами для минимизации отражений и потерь.
Изоляция и защита кабеля от внешних воздействий

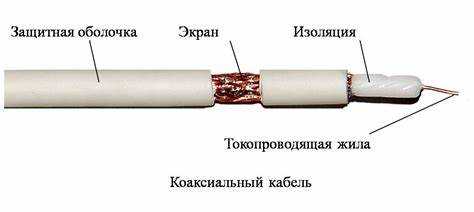

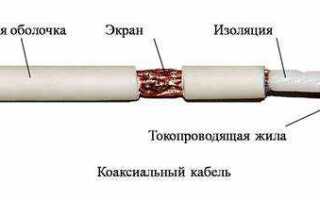

Качественная изоляция антеннного кабеля обеспечивает стабильность сигнала и долговечность монтажа. Для телевизионных кабелей применяются многослойные изоляционные материалы, защищающие внутренний проводник от механических, химических и климатических воздействий.
- Внутренний слой изоляции: обычно выполнен из вспененного полиэтилена с низкой диэлектрической проницаемостью. Это снижает затухание сигнала и минимизирует отражения.
- Экран (экран-оплетка): из алюминиевой фольги или медной оплетки. Обеспечивает защиту от электромагнитных помех и снижает влияние внешних радиочастот.
- Внешняя оболочка: из ПВХ или полиуретана, устойчивая к ультрафиолету, влаге и температурным перепадам. Для уличного применения предпочтительна оболочка с классом защиты не ниже IP65.
Рекомендуется использовать кабели с двойным экраном для зон с высокой радиочастотной загруженностью. При прокладке на улице кабель следует дополнительно защищать гофрированной трубой или металлическим коробом для предотвращения механических повреждений и грызунов.
- При монтаже избегайте чрезмерного изгиба: радиус изгиба не должен быть меньше 10-кратного диаметра кабеля.
- Используйте герметики на местах соединений и разъемов для защиты от влаги и коррозии.
- Проверяйте целостность внешней оболочки перед укладкой, чтобы исключить микротрещины и повреждения.
Соблюдение этих требований обеспечивает стабильное качество сигнала и увеличивает срок службы антенного кабеля, минимизируя риск преждевременных поломок и потерь передачи.
Вопрос-ответ:
Какой материал лучше использовать для изготовления антенного кабеля своими руками?
Для самодельного антенного кабеля рекомендуется применять медный проводник с минимальной изоляцией, например, одножильный медный кабель с ПВХ оболочкой. Медный провод обеспечивает хорошую проводимость сигнала и минимальные потери. Важно также использовать качественный экранирующий слой, например, алюминиевую фольгу или оплетку, чтобы защитить сигнал от внешних помех.
Как правильно подобрать длину антенного кабеля, чтобы избежать потерь сигнала?
Длина кабеля должна соответствовать расстоянию между антенной и телевизором с небольшим запасом. Чем длиннее кабель, тем больше потери сигнала, поэтому лучше избегать лишних метров. Если требуется длинный кабель, стоит использовать кабель с меньшим сопротивлением и качественной изоляцией. Иногда для больших расстояний рекомендуют использовать усилители сигнала, чтобы сохранить качество изображения.
Какие ошибки чаще всего допускают при сборке антенного кабеля самостоятельно?
Распространённые ошибки связаны с неправильным подключением центрального проводника и экрана, недостаточным зачисткой изоляции, что приводит к короткому замыканию. Также часто используют неподходящие коннекторы или плохо закрепляют их, из-за чего ухудшается контакт. Ещё одна проблема — отсутствие качественной экранировки, из-за чего сигнал подвержен помехам и искажениям.
Как проверить работоспособность самодельного антенного кабеля перед подключением к телевизору?
Для проверки можно использовать мультиметр в режиме прозвонки, чтобы убедиться в отсутствии коротких замыканий между центральным проводником и экраном. Также важно проверить целостность проводника — сопротивление должно быть низким. Если есть возможность, стоит подключить кабель к телевизору и проверить качество сигнала, сравнив с заводским кабелем на том же оборудовании.
Можно ли использовать самодельный антенный кабель для современных цифровых телевизоров?
Да, если кабель изготовлен правильно и выполнен из качественных материалов, он подойдет для передачи цифрового сигнала. Важно, чтобы сопротивление и экранирование соответствовали требованиям, иначе возможны помехи и потеря качества изображения. Самодельный кабель должен иметь характеристики, аналогичные заводским — минимальные потери и хорошую защиту от внешних воздействий.
Как правильно выбрать тип кабеля для изготовления антенного кабеля телевизора?
При выборе кабеля для антенного соединения телевизора стоит обратить внимание на его характеристики, которые влияют на качество сигнала. Обычно используют коаксиальный кабель с сопротивлением 75 Ом, так как он обеспечивает хорошую передачу ТВ-сигнала. Важно, чтобы кабель имел хорошую экранировку — это защитит сигнал от помех и наводок. Толщина центральной жилы тоже имеет значение: чаще всего применяется медная жила, так как она лучше проводит сигнал по сравнению с алюминиевой. Также стоит учитывать длину кабеля — чем он длиннее, тем сильнее может падать уровень сигнала, поэтому при больших расстояниях лучше выбирать кабель с усиленной защитой и низкими потерями.
