После перехода с воздушной линии электропередачи на кабельную важно правильно определить сечение кабеля. Ошибка на этом этапе приводит к перегреву, падению напряжения и нарушению работы подключённых устройств. При выборе учитываются длина участка, токовая нагрузка и допустимые потери напряжения.
Напряжение на выходе воздушной линии – отправная точка. Например, при напряжении 0,4 кВ и длине кабельного ввода до 25 метров допустимое падение напряжения составляет не более 5%, что эквивалентно 20 В. При этом важно учитывать суммарную мощность потребителей. Для нагрузки 15 кВт при коэффициенте мощности 0,95 ток составит около 23 А на фазу при трёхфазной схеме.
Расчёт ведётся с учётом материала жил. У медного кабеля токовая нагрузка выше, чем у алюминиевого. Например, медный кабель сечением 4 мм² способен пропустить до 38 А при скрытой прокладке, в то время как алюминиевый с тем же сечением – не более 30 А. Если длина кабеля превышает 30 метров, следует выбирать сечение с запасом: на 20–30% больше расчетного значения по току.
Кабель после ВЛ должен иметь соответствующую категорию защиты, особенно при уличной прокладке. Минимум – это индекс IP44, но предпочтительно использовать кабель с бронированной оболочкой, если существует риск механического повреждения. Также важно учитывать температурный режим эксплуатации: при снижении температуры сопротивление проводника увеличивается, что влияет на итоговое падение напряжения.
Как учитывать длину кабельного ввода при выборе сечения
Длина кабеля от точки подключения после воздушной линии до вводного щита напрямую влияет на выбор сечения. При увеличении длины возрастает падение напряжения, особенно при значительной нагрузке. Допустимое падение не должно превышать 5% от номинального напряжения сети. Для однофазной сети 220 В это около 11 В, для трёхфазной 380 В – около 19 В.
Для расчёта используют формулу: ΔU = (2 × I × L × ρ) / S, где ΔU – падение напряжения в В, I – ток нагрузки в А, L – длина кабеля в м, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м) или алюминия (0,0285 Ом·мм²/м), S – сечение в мм². При превышении допустимого значения требуется увеличить сечение кабеля.
Если кабельный ввод превышает 20–25 метров, следует избегать минимально допустимых сечений. Например, при токе 32 А и длине 30 метров, кабель ВВГнг-LS из меди с сечением 4 мм² даст падение напряжения около 13,4 В – это выше допустимого. В таком случае необходимо применять сечение не менее 6 мм².
При расчётах важно учитывать не номинальную, а фактическую потребляемую мощность с учётом коэффициента одновременности. Если нагрузка переменная (например, электроплита и бойлер), расчётный ток берётся с запасом. Также рекомендуется учитывать будущие подключения, особенно если прокладка скрытая и замена затруднена.
Для трёхфазных вводов расчёт ведётся по аналогичной формуле, но с учётом коэффициента √3 в знаменателе. Например, при подключении 10 кВт трёхфазной нагрузки на расстоянии 50 м медный кабель 4 мм² будет на грани допустимого падения, поэтому выбирают 6 мм² и выше.
Дополнительное сопротивление соединений, качество зажимов и температурные условия также влияют на падение напряжения, что требует дополнительного запаса по сечению. Расчёт должен учитывать наихудшие условия эксплуатации.
Влияние материала кабеля (медь или алюминий) на расчёт
При выборе сечения кабеля после воздушной линии материал жилы напрямую влияет на тепловые и электрические параметры цепи. Основные различия между медью и алюминием учитываются при расчёте допустимого тока, падения напряжения и механических нагрузок.
- Удельное электрическое сопротивление меди – 0,0175 Ом·мм²/м, алюминия – 0,0285 Ом·мм²/м. При равной длине и токе, напряжение на алюминиевом кабеле падает сильнее.
- Для компенсации большего сопротивления алюминия его сечение увеличивают на 30–50% по сравнению с медным аналогом.
- Допустимая плотность тока для меди – до 10 А/мм², для алюминия – не более 6 А/мм². При одинаковой нагрузке сечение алюминиевого кабеля должно быть больше.
- Медь имеет лучшую термостойкость, алюминий быстрее окисляется, что повышает контактные переходные сопротивления и требует применения антикоррозийных паст и специальных клемм.
- При длине линии более 50 м следует дополнительно пересчитать падение напряжения. Для алюминия допустимый предел может быть превышен даже при корректно подобранном токе.
- Силовые кабели с алюминиевыми жилами требуют жёсткой фиксации, так как материал более подвержен ползучести под зажимами, что приводит к разогреву контактных соединений.
Если расчёт по току и падению напряжения даёт пограничное значение, предпочтение отдают меди, особенно при повышенных требованиях к надёжности или ограничениях по размерам трассы.

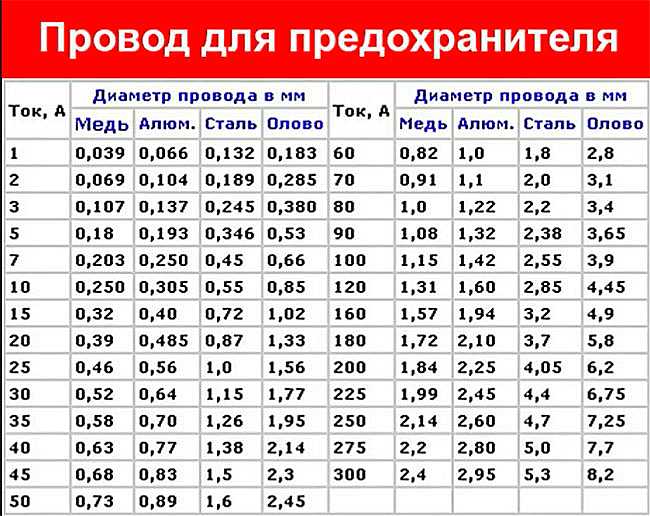

Расчёт падения напряжения от точки подключения до вводного автомата
Падение напряжения рассчитывается по формуле: ΔU = (2 × I × L × R) / 1000, где:
- ΔU – падение напряжения, В
- I – ток нагрузки, А
- L – длина кабеля, м (в одну сторону)
- R – сопротивление жилы, Ом/км
Для меди R = 0,0175 Ом·мм²/м, для алюминия – 0,0285 Ом·мм²/м. Перевод в Ом/км производится по формуле: R = ρ / S × 1000, где ρ – удельное сопротивление, S – сечение кабеля, мм².
Пример: нагрузка 25 А, длина линии 40 м, медный кабель 6 мм². Сначала определим сопротивление: R = 0,0175 / 6 × 1000 ≈ 2,92 Ом/км. Подставляем в формулу: ΔU = 2 × 25 × 40 × 2,92 / 1000 ≈ 5,84 В.
При напряжении 230 В допустимое падение – не более 5%, то есть 11,5 В. В данном примере кабель подходит. Если результат превышает допустимое значение, необходимо увеличить сечение.
Для трёхфазной сети формула меняется: ΔU = √3 × I × L × R / 1000. Расчёт аналогичный, но учитывается коэффициент √3 и линейное напряжение.
Запас по сечению рекомендуется не менее 10% от расчётного, особенно при пусковых токах. При длинах более 50 м следует выбирать кабель с минимальным сопротивлением и учитывать температурные поправки.

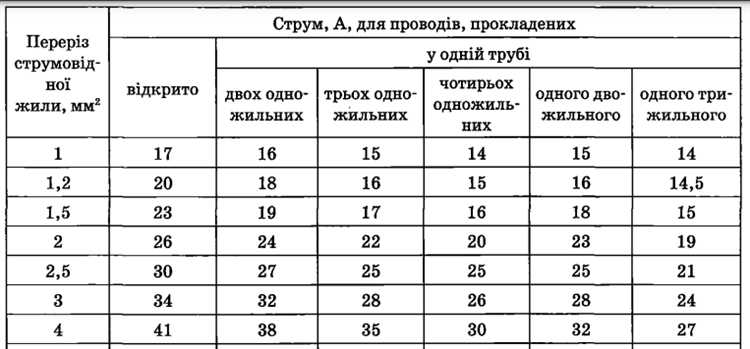

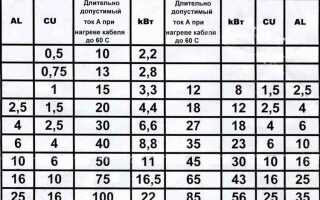

Допустимые токовые нагрузки на кабель в зависимости от условий прокладки
Допустимая токовая нагрузка зависит от тепловых условий, в которых эксплуатируется кабель. Один и тот же кабель может пропускать разный ток в зависимости от способа прокладки: в земле, в трубе, по воздуху, внутри помещений.
Прокладка в земле ограничивает тепловой отвод. При температуре грунта +20 °C и термическом сопротивлении 1,2 К·м/Вт, кабель сечением 10 мм² из меди (ПВХ изоляция) допускает около 70 А. При более плотной засыпке или нагреве окружающей среды – меньше. Не допускается прокладка нескольких кабелей впритирку – необходимы интервалы не менее 200 мм для снижения взаимного нагрева.
Прокладка в воздухе даёт лучшие условия охлаждения. Тот же кабель на воздухе выдерживает до 90 А при температуре окружающей среды +25 °C. Важно соблюдать дистанцию от других кабелей и не размещать в закрытых коробах без вентиляции.
Прокладка в трубах снижает допустимый ток. Ограниченное воздушное пространство и тепловое сопротивление стенок увеличивают нагрев. Для кабеля 10 мм² допустимая нагрузка снижается до 60–65 А. Не следует заполнять трубу более чем на 40% внутреннего объёма.
Прокладка по стенам внутри помещений допускает примерно 80–85 А для указанного сечения, при свободной циркуляции воздуха. При укладке в пучках или лотках с плотной группировкой – ток необходимо корректировать на коэффициент снижения, вплоть до 0,7 от базового значения.
Выбор кабеля по току должен учитывать не только номинальную нагрузку, но и условия прокладки. Перегрев снижает срок службы изоляции и может вызвать аварийные ситуации.
Учет пусковых токов при подборе сечения для электродвигателей
При запуске асинхронных двигателей пусковой ток может в 5–7 раз превышать номинальный. Это вызывает кратковременное, но значительное повышение нагрузки на кабель. Если сечение не рассчитано на такие токи, возрастает риск перегрева изоляции и ускоренного старения жил.
Для точного расчета необходимо учитывать тип пуска. При прямом включении на полное напряжение ток достигает максимальных значений. При пуске через звезду-треугольник или с помощью плавного пускателя ток снижается до 2–3 крат от номинального, что позволяет использовать кабель меньшего сечения.
Продолжительность пуска также критична. Если пуск длится дольше 10 секунд, необходимо проверять термическую стойкость кабеля. Например, медный кабель с ПВХ-изоляцией выдерживает ток в 6×Iном в течение не более 4 секунд без ухудшения характеристик. При более длительных пусках следует выбирать сечение с запасом не менее 1,5 от расчётного по номинальной нагрузке.
Особое внимание требуется при запуске двигателей с частыми включениями. В этом случае кабель должен обеспечивать допустимый температурный режим при многократных тепловых ударах. Расчёт ведётся по среднеквадратичному значению тока за интервал между пусками.
Нельзя использовать только номинальный ток для выбора сечения. Без учета пусковых токов велик риск повреждения изоляции и снижения срока службы кабеля. Рекомендуется учитывать не только характеристики двигателя, но и реальные условия эксплуатации: частоту пусков, длительность разгона и тип пусковой аппаратуры.
Связь между сечением кабеля и автоматическим выключателем
Правильный выбор сечения кабеля напрямую зависит от номинала автоматического выключателя. Несоответствие приводит к перегреву кабеля или преждевременному срабатыванию защиты.
- Автоматический выключатель должен защищать кабель от токов перегрузки и короткого замыкания, исходя из допустимого токового значения для выбранного сечения.
- Сечение кабеля определяется по максимальному рабочему току, который не должен превышать 80% от номинала автомата для надежности работы.
- Пример: для автомата 16 А минимальное сечение медного кабеля – 1,5 мм², для автомата 25 А – 2,5 мм².
- При использовании алюминиевых проводников необходимо увеличить сечение примерно на 20-25% по сравнению с медным, чтобы выдержать тот же номинальный ток.
- Важен учет условий прокладки (температура, способ укладки), которые влияют на допустимый ток кабеля и, соответственно, на подбор автомата.
- Нельзя использовать автомат с номиналом выше, чем максимальный ток, который способен безопасно пропускать кабель данного сечения.
В итоге выбор сечения кабеля должен обеспечивать защиту от перегрева при токе срабатывания автомата, а автомат – своевременное отключение при превышении безопасного тока для кабеля.
Как выбрать сечение при переходе с воздушной линии СИП на кабель в земле
При переходе с воздушной линии самонесущего изолированного провода (СИП) на кабель в земле сечение кабеля должно учитывать токовую нагрузку, допустимый нагрев, а также механические и тепловые условия эксплуатации. Обычно сечение кабеля не уменьшают по сравнению с сечением СИП, чтобы избежать перегрева и потерь напряжения.
Основным критерием является токовая нагрузка. Сечение кабеля выбирают, исходя из максимального рабочего тока воздушной линии с запасом не менее 10%. Если, например, сечение СИП 16 мм², то кабель под землей следует брать не менее 16 мм², а предпочтительно 25 мм² для компенсации теплового сопротивления почвы.
Следует учитывать тип грунта, так как теплопроводность влияет на способность кабеля рассеивать тепло. В холодных и сухих почвах допускается использование кабеля с сечением, равным СИП. В теплых и влажных – рекомендуется увеличить сечение на один стандартный шаг, чтобы снизить нагрев и продлить срок службы.
Также важно учитывать длину кабельного участка: при увеличении длины растут потери напряжения, что требует увеличения сечения. Для кабеля под землей ориентируются на максимально допустимое падение напряжения не более 5%, исходя из расчетного тока нагрузки.
При выборе сечения учитывают номинальное напряжение и класс изоляции кабеля, чтобы обеспечить надежную работу при воздействии внешних факторов и возможных перегрузках.
Для силовых линий в бытовых и небольших коммерческих объектах чаще всего применяют кабель с медными жилами сечением от 16 до 35 мм², соответствующий сечению СИП или превышающий его. При больших нагрузках и протяженности выбирают 50 мм² и выше.
Важным фактором является корректное выполнение соединения между СИП и кабелем, чтобы минимизировать переходные сопротивления и избежать локального перегрева. Рекомендуется использовать специальные зажимы и муфты, предназначенные для таких переходов.

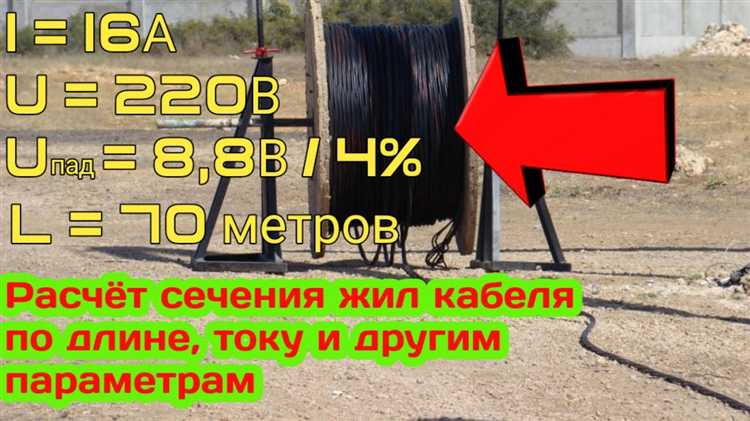

Особенности выбора сечения кабеля при однофазной и трёхфазной нагрузке
Для трёхфазной нагрузки с напряжением 380 В ток рассчитывается по формуле I = P / (√3 × U × cosφ), где cosφ – коэффициент мощности. При одинаковой мощности нагрузка на кабель распределяется по трём фазам, что позволяет применять кабель с меньшим сечением по сравнению с однофазным вариантом при той же мощности, но важна правильная балансировка фаз.
Для обоих типов нагрузки важен расчёт допустимого падения напряжения, которое не должно превышать 3–5% от номинального. Это напрямую влияет на выбор сечения кабеля, особенно при больших длинах воздушной линии. Сечение рассчитывается по формуле с учётом сопротивления жилы, длины и допустимого падения напряжения.
При однофазной нагрузке рекомендуется использовать кабель с сечением не менее 2.5 мм² для бытовых приборов и от 4 мм² для мощных электроприборов. Для трёхфазных сетей минимальное сечение жилы начинается от 1.5 мм², однако для промышленных нагрузок чаще применяют 4–10 мм² и выше.
Также учитывается материал жилы: медные жилы имеют меньшее сопротивление и позволяют применять кабель меньшего сечения по сравнению с алюминиевыми, которые требуют увеличения сечения на 30–50%.
При выборе сечения кабеля для трёхфазной нагрузки необходимо обеспечить равномерную нагрузку по фазам и правильное заземление, что повышает безопасность и стабильность электроснабжения.
Вопрос-ответ:
Какие факторы влияют на выбор сечения кабеля для воздушной линии электропередачи?
При выборе сечения кабеля учитывают несколько основных параметров: токовую нагрузку, длину линии, допустимое падение напряжения и условия прокладки. Токовая нагрузка определяет, какой максимальный ток будет протекать по кабелю, чтобы избежать перегрева. Длина линии важна, так как на длинных участках возрастает сопротивление, что ведет к падению напряжения. Условия прокладки — открытый воздух, грунт или внутри конструкций — влияют на теплоотвод и, следовательно, на допустимую нагрузку кабеля.
Как рассчитать падение напряжения в воздушной линии и зачем это нужно?
Падение напряжения рассчитывается как произведение тока, сопротивления кабеля и длины линии, с учетом коэффициента для переменного тока. Этот показатель важен, чтобы обеспечить стабильную работу подключенного оборудования и сохранить качество электроснабжения. Если падение слишком велико, оборудование может работать неправильно или преждевременно выйти из строя. Поэтому расчет помогает выбрать кабель с таким сечением, при котором падение будет в пределах нормативов.
Можно ли использовать кабель с меньшим сечением, если линия короткая и ток небольшой?
В некоторых случаях допустимо использовать кабель с меньшим сечением при короткой линии и небольшой нагрузке, так как тепловая нагрузка и падение напряжения будут незначительными. Однако важно проверить соответствие сечения нормативам и техническим требованиям, а также учитывать возможные пиковые нагрузки и условия эксплуатации. Использование кабеля меньшего сечения без расчетов может привести к перегреву и повреждению изоляции, что снизит срок службы линии и безопасность.
Какие материалы кабеля лучше применять для воздушных линий и почему?
Для воздушных линий обычно используют медные или алюминиевые жилы. Медные кабели обладают лучшей электропроводностью и устойчивостью к коррозии, но стоят дороже и тяжелее. Алюминиевые — легче и дешевле, но требуют большего сечения для передачи того же тока из-за более высокого сопротивления. Выбор зависит от конкретных условий эксплуатации и экономической целесообразности, а также требований по весу и прочности конструкции линии.
