Для монтажа тельфера грузоподъемностью 2 тонны критически важно правильно подобрать размеры двутавровой балки, обеспечивающей не только несущую способность, но и совместимость с ходовыми колесами устройства. Основной параметр – тип и высота двутавра, который должен соответствовать как массе груза, так и длине пролета, на котором он установлен.
Для пролета до 3 метров применим двутавр типа 20Б1 (высота 200 мм, масса – 25,4 кг/м), обеспечивающий достаточную жёсткость и запас прочности. При увеличении пролета до 5 метров необходим переход на двутавр 24Б1 (высота 240 мм, масса – 35,3 кг/м). При длине пролета 6–7 метров требуется использовать балку типа 27Б1 или даже 30Б1, особенно при частом использовании тельфера в максимальном режиме нагрузки.
Ширина полок двутавра имеет значение при подборе тельфера с колесной базой. У тельфера на 2 тонны расстояние между колесами, как правило, составляет 68–90 мм, что соответствует ширине полок балок от 100 до 150 мм. Для большинства моделей тельферов этого класса подойдут стандартные балки серии Б с шириной полки 100–120 мм.
Жесткость и отсутствие прогиба при полной нагрузке – ключевой критерий безопасности. Допустимый прогиб балки не должен превышать 1/600 от пролета. Например, при длине балки 6 метров максимальный прогиб под нагрузкой – не более 10 мм. Пренебрежение этим требованием может привести к преждевременному износу механизма и деформации конструкции.
Выбор балки также должен учитывать способ крепления – стационарный или передвижной. В случае установки передвижного тельфера следует учитывать дополнительную динамическую нагрузку и выбирать сечением с запасом прочности не менее 25% от расчетной.

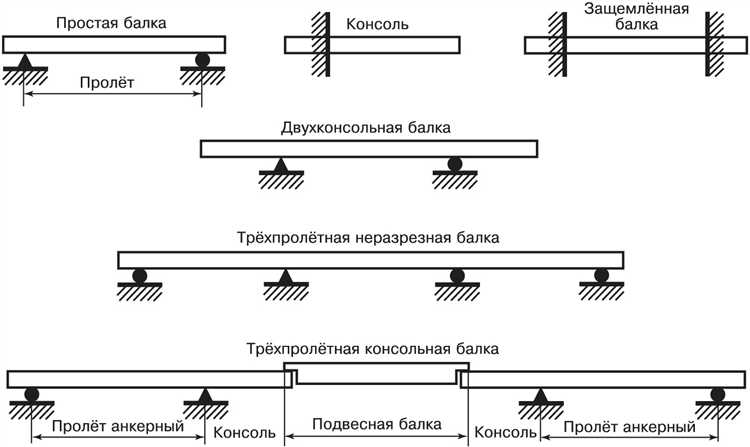

Минимальные и максимальные пролеты балки при нагрузке 2 тонны
При проектировании балки под тельфер грузоподъемностью 2 тонны необходимо учитывать пролет, на который будет опираться балка. Минимальный пролет, при котором использование балки экономически и конструктивно оправдано, составляет 2 метра. Ниже этого значения установка тельфера теряет практическую целесообразность: проще использовать стационарные подъемные устройства.
Максимальный пролет зависит от типа используемой балки. Для двутавровой балки стандартного сортамента, например, сечением 30Б1, предельный пролет при равномерной нагрузке и отсутствии прогонов – не более 6 метров. При увеличении пролета выше 6 метров наблюдается чрезмерный прогиб, превышающий нормативные значения, даже при применении усиленных профилей. Применение пролетов 7–8 метров требует либо перехода на сварные балки с индивидуальным расчетом, либо установки дополнительных опор.
Для оптимального распределения нагрузки и снижения прогиба при пролете 4–5 метров рекомендуется использовать балки типа 35Б2 или 40Б2. При этом необходимо учитывать собственный вес тельфера, тележки и балки – расчет ведется на суммарную нагрузку, включая динамический коэффициент 1.1–1.3 в зависимости от условий эксплуатации.
При необходимости перекрытия пролета свыше 6 метров и невозможности установки промежуточных опор применяется сплошностенчатая сварная балка с расчетной высотой от 400 до 600 мм, подбираемой по результатам статического расчета с учетом прогиба, который не должен превышать 1/400 от длины пролета.
Оптимальное сечение двутавровой балки под тельфер 2 т
Для подвески тельфера грузоподъёмностью 2 тонны рекомендуется использовать стальной двутавр с сечением не менее IPE 220 при пролёте до 3 метров. Если пролёт превышает 3 метра, целесообразно применять IPE 240 или IPE 270, в зависимости от конкретной длины и условий крепления. Пролёты более 5 метров требуют предварительного расчёта прогиба и проверки на устойчивость, особенно при подвижной нагрузке.
Минимальная высота балки должна обеспечивать допустимый прогиб не более 1/300 от пролёта, чтобы избежать раскачивания груза. Для стандартных условий эксплуатации (однопролётная схема, жёсткое крепление по концам) важна не только несущая способность, но и геометрическая жёсткость: момент инерции по вертикальной оси должен быть не менее 2000 см⁴ для пролётов до 4 метров.
Толщина стенки не должна быть менее 5 мм, а полки – от 7 мм, чтобы исключить локальную потерю устойчивости при точечной нагрузке от колёс тельфера. При выборе сечения учитывается масса самой балки – избыточный запас прочности увеличивает нагрузку на опоры и требует более массивного крепления. Оптимальным считается сечение, при котором коэффициент запаса прочности составляет 1,2–1,5 при максимальной нагрузке тельфера.
Рассчет допустимого прогиба балки при перемещении тельфера
Прогиб балки – ключевой параметр при проектировании несущей конструкции для тельфера. Для грузоподъёмности 2 тонны критически важно обеспечить достаточную жёсткость, чтобы исключить опасное провисание и деформацию подвижного оборудования.
- Допустимый прогиб определяется исходя из норм: для балок под крановое оборудование он не должен превышать L/600, где L – пролёт балки в миллиметрах.
- Например, при длине пролёта 6000 мм предельный прогиб составляет 10 мм.
- Расчёт производится с учётом полной нагрузки: собственный вес тельфера, максимальный вес груза и вес самой балки.
- При расчётах используют формулу: f = (5 × q × L⁴) / (384 × E × I), где:
- f – фактический прогиб (мм)
- q – равномерно распределённая нагрузка (Н/мм)
- L – пролёт (мм)
- E – модуль упругости стали (обычно 2.1×10⁵ МПа)
- I – момент инерции сечения балки (мм⁴)
- Для балки типа двутавр оптимального сечения (например, IPE 300) при длине пролёта 5–6 метров и полной нагрузке до 25 кН прогиб укладывается в допустимые значения.
- При превышении прогиба более 1/600 необходимо либо уменьшать пролёт, либо увеличивать момент инерции сечения, переходя на балку с большей высотой стенки.
Точный подбор сечения балки требует проверки по деформациям и напряжениям. Недопустимый прогиб не только снижает срок службы конструкции, но и создаёт риск заклинивания тельфера на криволинейном участке пути.
Зависимость размеров балки от длины перемещения груза
Длина перемещения тельфера напрямую влияет на требования к жесткости и сечению балки. При увеличении пролёта возрастает прогиб, что может привести к деформации или потере устойчивости конструкции. Для грузоподъемности 2 тонны следует учитывать следующие параметры при выборе балки:
- До 3 метров – допустимо применение двутавровой балки типа №20 с высотой 200 мм и массой около 25 кг/м. Прогиб будет находиться в пределах нормы без дополнительных усилений.
- От 3 до 5 метров – требуется балка №25–№30 с высотой от 250 до 300 мм. Вес – от 37 до 47 кг/м. При такой длине желательно предусматривать крепление по всей длине балки к несущим конструкциям.
- Свыше 5 метров – необходимо рассчитывать индивидуально с учетом материала, типа опор и частоты использования. Используются балки №35 и выше, иногда с дополнительными подкосами или коробчатыми усилениями.
Важно обеспечить минимальный прогиб – не более 1/600 от длины пролёта. При длине перемещения 6 м – максимально допустимый прогиб составляет 10 мм. Превышение этого значения увеличивает нагрузку на подшипники тельфера и снижает его ресурс.
Дополнительно при большой длине перемещения следует учитывать термическое расширение балки и возможные перекосы, особенно в неотапливаемых помещениях. Для компенсации таких эффектов рекомендуется установка направляющих роликов или шарнирных креплений на концах балки.

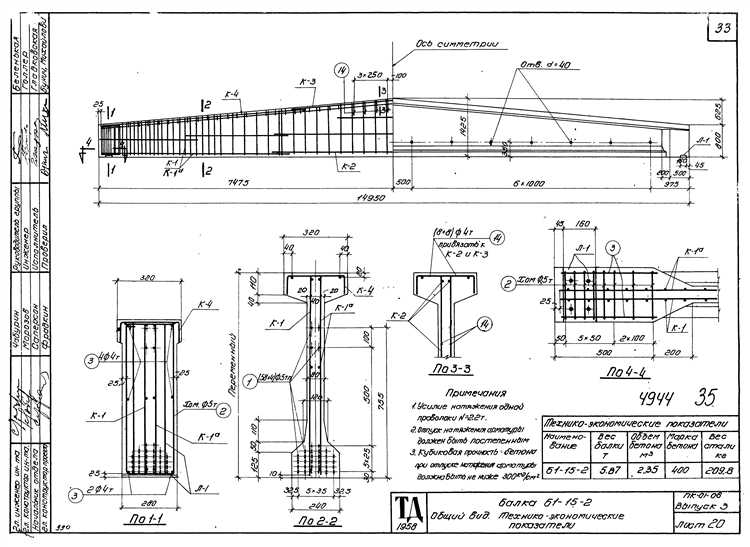

Учет массы самой балки при подборе размеров
При расчёте балки для тельфера грузоподъёмностью 2 тонны необходимо учитывать не только рабочую нагрузку, но и массу самой балки. Нагрузка от собственного веса балки влияет на изгибающий момент и прогиб, особенно при пролётах более 3 метров.
Для двутавров, часто применяемых в качестве несущих элементов, масса 1 погонного метра может составлять от 20 до 60 кг в зависимости от типа профиля (например, двутавр №18 весит около 26 кг/м, а №30 – уже 45 кг/м). При пролёте 4 м и использовании двутавра №30, масса балки составит 180 кг, что эквивалентно дополнительной нагрузке ~1,8 кН, распределённой по всей длине.
Эту нагрузку необходимо учитывать в расчётах на прочность и прогиб. Она увеличивает общий изгибающий момент и может потребовать увеличения высоты профиля. Например, если без учёта массы балки достаточно двутавра №24, то с учётом её веса может потребоваться профиль №27 или выше.
Не допускается упрощённое пренебрежение собственным весом балки, особенно при расчёте подвижных грузов, где динамическая нагрузка усиливает эффект прогиба и вибрации. Для точности расчётов используйте значение массы профиля из ГОСТ 8239-89 и учитывайте его как равномерно распределённую нагрузку по всей длине балки.

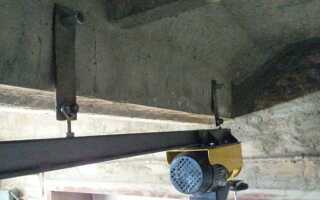

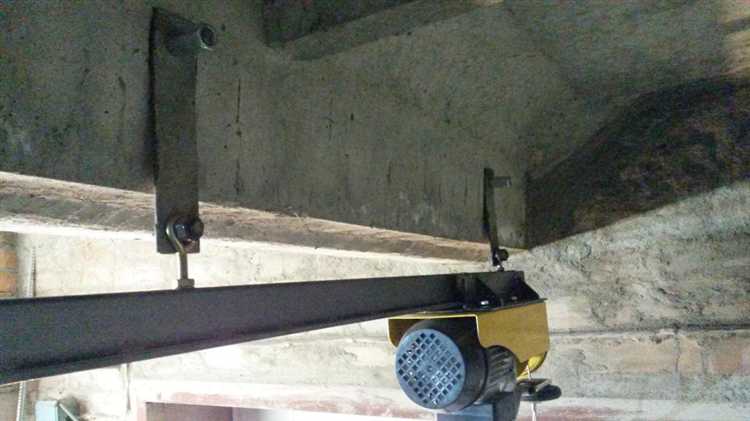

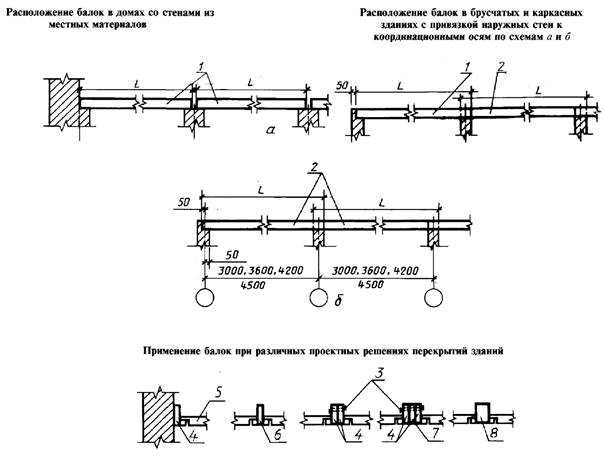

Требования к монтажу балки для подвески тельфера
Балка для тельфера грузоподъемностью 2 тонны должна быть смонтирована на опорах, способных выдерживать не менее 1,5-кратного расчётного усилия. Монтаж предусматривает жёсткое закрепление с помощью сварки или болтовых соединений с классом прочности не ниже 8.8.
Минимальное расстояние между опорными элементами балки определяется расчетом прогиба, но не должно превышать 4 метра при использовании двутавровой балки с высотой не менее 200 мм и толщиной стенки от 8 мм. Прогиб балки при максимальной нагрузке не должен превышать L/300, где L – длина пролета.
Перед монтажом необходимо проверить состояние металла: отсутствие трещин, коррозии и деформаций. Монтаж должен осуществляться при температуре воздуха не ниже -10°C для предотвращения хрупкости сварных швов и деформаций.
При установке балки рекомендуется обеспечить возможность компенсации температурных расширений через шарнирные опоры или подвижные крепления. Фиксация должна исключать смещение в горизонтальной плоскости, чтобы предотвратить перекос тельфера.
В местах сварных соединений требуется выполнить контроль качества швов методом ультразвукового или магнитного контроля. Допустимое отклонение от проектного положения балки – не более 5 мм на метр длины.
Подвеска тельфера на балку должна обеспечивать равномерное распределение нагрузки, что достигается точной центровкой оси тельфера относительно балки. Рекомендуется использовать монтажные площадки с антивибрационными прокладками для снижения динамических воздействий.
Выбор стандартного профиля балки: ГОСТ и обозначения
Обозначение балок содержит номер профиля и букву, указывающую тип: «Б» – обычный двутавр, «Ш» – с укороченными полками, «Д» – широкополочный. Для тельферов рекомендуется использовать балки с обычными полками («Б») из-за лучшего распределения нагрузки и простоты монтажа тельфера.
При выборе необходимо учитывать также класс стали по ГОСТ 27772-88 – обычно применяют сталь марки С245 или С275 с пределом текучести не менее 245 МПа. Это гарантирует долговечность и безопасность конструкции при эксплуатации в стандартных условиях.
Для точного подбора профиля следует ориентироваться на расчётные усилия, учитывая динамические коэффициенты и особенности крепления тельфера. В большинстве случаев двутавр с высотой сечения от 180 до 220 мм и массой 25–35 кг/м подходит под указанные нагрузки, обеспечивая запас прочности и устойчивость балки к прогибу.
Вопрос-ответ:
Какие основные параметры балки нужно учитывать для тельфера грузоподъемностью 2 тонны?
При выборе балки для тельфера с грузоподъемностью 2 тонны важно учитывать не только максимальную нагрузку, но и длину пролета, материал балки, её профиль и способ крепления. Кроме того, нужно принять во внимание динамические нагрузки, возникающие при подъеме и перемещении груза, а также запас прочности для безопасности эксплуатации.
Как определить необходимое сечение балки для безопасной работы тельфера 2 тонны?
Определение сечения балки начинается с расчёта максимального изгибающего момента, который возникает при работе тельфера. Затем подбирается профиль, способный выдержать эту нагрузку с учетом допустимых напряжений материала. Обычно применяют двутавровые или коробчатые балки из стали с определённым минимальным сечением, обеспечивающим достаточную жесткость и прочность.
Влияет ли длина балки на выбор её размера для тельфера грузоподъемностью 2 тонны?
Да, длина балки является одним из ключевых факторов. Чем больше пролёт балки, тем выше нагрузка на неё и, соответственно, требуется более массивное сечение или усиление конструкции. Для длинных пролетов часто выбирают балки с увеличенным моментом сопротивления или применяют дополнительные опоры, чтобы избежать прогиба и деформаций.
Какие материалы чаще всего используют для изготовления балки тельфера на 2 тонны и почему?
Чаще всего используют конструкционные стали с высокой прочностью и хорошей свариваемостью, например, сталь марок С235 или С345. Они обеспечивают необходимую несущую способность и долговечность при сравнительно умеренной стоимости. Иногда применяют специальные сплавы или усиленные профили для работы в тяжелых условиях или при повышенных требованиях к надежности.
Какие ошибки допускают при выборе размеров балки для тельфера грузоподъемностью 2 тонны?
Распространенные ошибки включают недостаточный запас прочности, игнорирование динамических нагрузок и вибраций, неправильный расчет длины пролета и сечения, а также выбор неподходящего материала. Это может привести к ускоренному износу конструкции, деформациям или даже авариям. Важно тщательно проводить расчёты и учитывать все параметры эксплуатации.
Какие основные параметры нужно учитывать при выборе размера балки для тельфера грузоподъемностью 2 тонны?
При подборе балки важно учитывать грузовую нагрузку, длину пролета и условия эксплуатации. Балка должна выдерживать вес тельфера и груза с запасом прочности, учитывая динамические нагрузки и возможные удары при работе. Также важна жесткость конструкции, чтобы минимизировать прогибы. Материал балки и способ крепления тоже влияют на выбор. Обычно рассчитывают с использованием нормативных документов и рекомендаций производителей оборудования.
Как влияет длина пролета на размер балки для 2-тонного тельфера и какие формы балок подходят лучше всего?
Чем больше длина пролета, тем прочнее и жестче должна быть балка, чтобы не допустить излишнего прогиба под нагрузкой. Для коротких пролетов можно использовать двутавровые или швеллерные балки меньших размеров. При длинных пролетах часто выбирают балки с увеличенным сечением или специальные конструкции с ребрами жесткости. Важно правильно рассчитать сечение балки, учитывая момент изгиба и прочие нагрузки, чтобы обеспечить надежность и безопасность при подъеме грузов.
