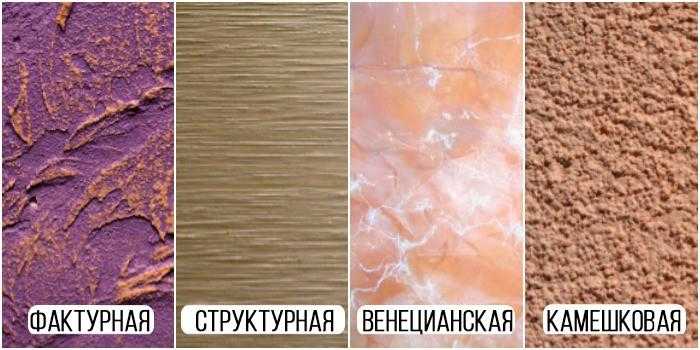

Штукатурка, окрашенная в массе, представляет собой материал с интегрированным пигментом, что обеспечивает равномерный цвет по всей толщине слоя. Такая технология исключает необходимость последующей окраски, снижая риск появления трещин и отслаивания краски. В составе используется минеральная или полимерная база, влияющая на прочность, паропроницаемость и водоотталкивающие свойства.
Для нанесения штукатурки окрашенной в массе важна тщательная подготовка поверхности: она должна быть сухой, очищенной от пыли и жировых загрязнений. Рекомендуемая толщина слоя варьируется от 3 до 5 мм, что позволяет добиться оптимального цветового насыщения и защитных характеристик. Работы выполняют в температурном диапазоне от +5 до +30 °C с контролем влажности воздуха.
Ключевые свойства включают высокую устойчивость к ультрафиолету и атмосферным воздействиям, а также сохранение цвета на срок до 10 лет при правильной эксплуатации. Материал отличается повышенной адгезией к бетонным, кирпичным и гипсовым основаниям, что расширяет область применения как для фасадных, так и интерьерных работ.
Использование штукатурки с окрашиванием в массе снижает расходы на дальнейшую отделку и увеличивает долговечность покрытия, что делает её оптимальным выбором для современных строительных проектов с высокими требованиями к эстетике и техническим характеристикам.

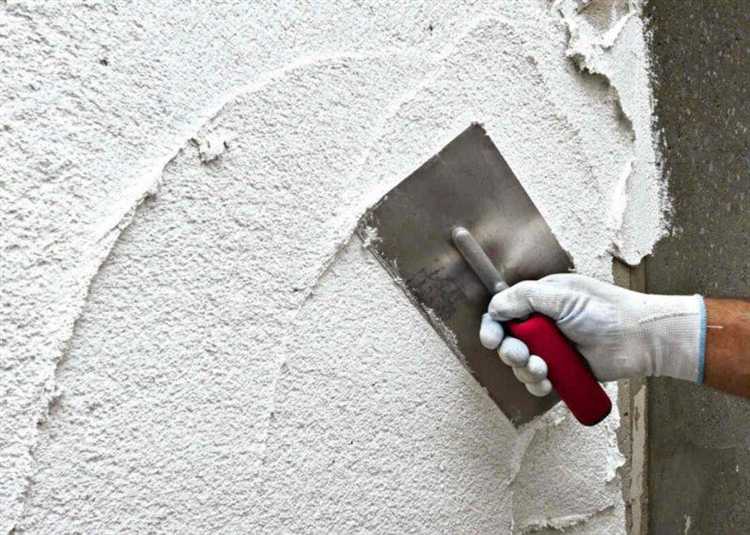

Штукатурка окрашенная в массе: особенности применения и свойства
Штукатурка окрашенная в массе представляет собой материал, в который пигменты добавлены непосредственно на этапе замешивания. Это гарантирует равномерный цвет по всей толщине слоя, что исключает необходимость дополнительной окраски и повышает износостойкость покрытия.
Для нанесения рекомендуется использовать цементно-известковые или акриловые составы с повышенной адгезией к основанию. Толщина слоя варьируется от 5 до 20 мм, в зависимости от структуры поверхности и требований к декоративности. Оптимальная температура применения – от +5 до +30 °C, при этом избегают воздействия прямого солнечного света во время сушки.
Штукатурка устойчива к ультрафиолету и атмосферным осадкам, что делает её подходящей для фасадных работ. Высокая паропроницаемость предотвращает накопление влаги в стенах, сохраняя микроклимат внутри помещения. Влагостойкость достигается за счет использования водоотталкивающих добавок, улучшающих долговечность покрытия.
При подготовке поверхности необходимо тщательно удалить пыль, старые отслаивающиеся слои и обработать грунтовкой глубокого проникновения. Рекомендуется наносить штукатурку за два слоя: базовый для выравнивания и финишный с окрашиванием в массе для достижения нужного оттенка и текстуры.
Уход за окрашенной в массе штукатуркой сводится к регулярному очищению мягкой щёткой или влажной губкой без агрессивных химикатов. Повреждения легко восстанавливаются путём повторного нанесения ремонтного состава того же цвета, что значительно упрощает эксплуатацию фасадов и внутренних стен.

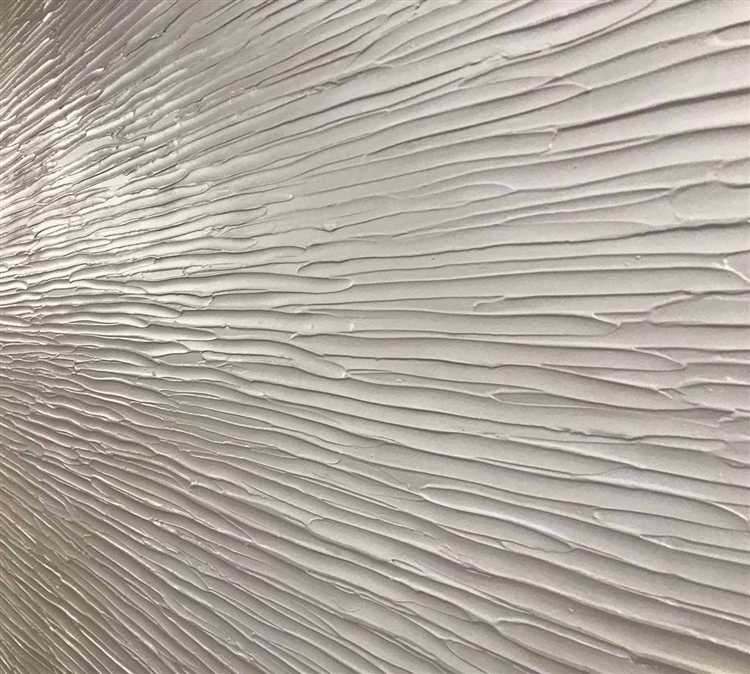

Технология приготовления и компоненты штукатурки окрашенной в массе
Штукатурка окрашенная в массе состоит из минеральной основы, пигментов и специальных добавок, обеспечивающих равномерное распределение цвета и стабильность оттенка.
Основные компоненты:
- Связующее – обычно это цемент или известь. Цемент обеспечивает прочность и водостойкость, известь – пластичность и паропроницаемость.
- Наполнитель – мелкий песок с фракцией 0,1–1 мм, обеспечивающий структуру и адгезию.
- Пигменты – минеральные или органические, устойчивые к ультрафиолету и химическому воздействию. Их дозировка строго контролируется для получения нужного цвета.
- Вода – подается порционно для достижения рабочей консистенции без излишней текучести.
- Добавки – пластификаторы, гидрофобизаторы и антисептики для улучшения эксплуатационных свойств.
Технология приготовления:
- Сухие компоненты тщательно перемешивают до однородного цвета, чтобы исключить пятна.
- Пигменты предварительно разбавляют водой или вводят в смесь сухими, но равномерно распределяют по всему объему.
- Постепенно добавляют воду при постоянном перемешивании до получения пластичной, но не жидкой массы.
- После замешивания выдерживают 5–10 минут для полной активации добавок и последующего повторного перемешивания.
- Используют раствор сразу, не допуская застывания или расслоения, так как это приводит к неравномерной окраске.
Рекомендуется использовать принудительные миксеры с лопастями для равномерного смешивания пигментов и наполнителя. Температура воды должна быть не ниже +10°C, чтобы обеспечить правильное взаимодействие компонентов.

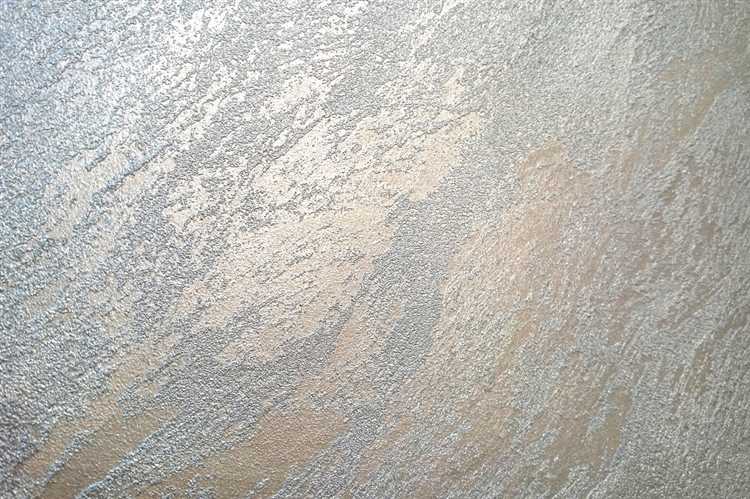

Подготовка поверхности перед нанесением окрашенной в массе штукатурки
Поверхность должна быть прочной, сухой и очищенной от пыли, масляных пятен, отслаивающихся слоев и загрязнений. Максимальная влажность основания не должна превышать 6–8%, чтобы избежать нарушения адгезии и изменения цвета штукатурки.
При наличии старых покрытий с плохой адгезией их необходимо удалить механическим способом – шлифовкой или пескоструйной обработкой. Гладкие поверхности требуют создание шероховатости путем насечки или нанесения адгезионных грунтов с кварцевым наполнителем.
Трещины шириной более 0,5 мм нужно расширить и заполнить ремонтным составом с аналогичными свойствами и цветом. Перед нанесением штукатурки рекомендуется обработать основание проникающими грунтовками, повышающими сцепление и выравнивающими впитывающую способность поверхности.
Для пористых и сильно впитывающих оснований важно применять усиленные грунтовки с глубоким проникновением, чтобы предотвратить чрезмерное высасывание влаги из штукатурки и обеспечить равномерное высыхание.
Температура поверхности и окружающего воздуха должна быть в диапазоне +5…+30°C, без риска образования конденсата. Нанесение штукатурки при более низких или высоких температурах может привести к ухудшению цвета и текстуры покрытия.

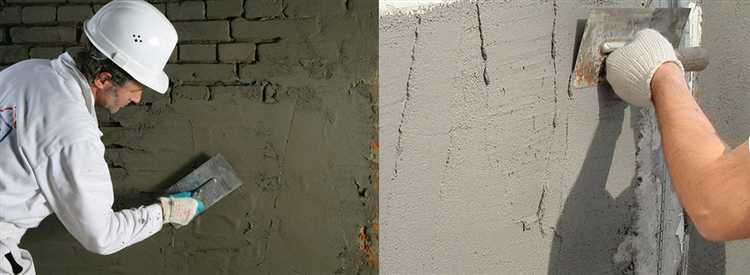

Методы и инструменты для равномерного нанесения окрашенной в массе штукатурки
Для достижения однородного покрытия окрашенной в массе штукатурки необходимо использовать специализированные инструменты и правильные методы нанесения. Оптимальным считается нанесение вручную или с помощью механизированных аппаратов, в зависимости от объема и типа поверхности.
Основной инструмент для ручного нанесения – металлический шпатель с гладкой и ровной кромкой, шириной от 250 до 400 мм. При этом важна ровная техника распределения – материал наносится равномерным слоем толщиной от 3 до 5 мм с последующим разглаживанием. Использование деревянных или пластмассовых гладилок снижает качество покрытия из-за меньшей жесткости и риска образования неровностей.
Для крупных поверхностей целесообразно применять механизированные станции подачи штукатурки с насосом высокого давления. Они обеспечивают равномерный напор и толщину слоя, сокращая время работы и уменьшая вероятность брака. В таких системах используется насадка-распылитель с регулируемым углом распыления, что позволяет адаптировать процесс к рельефу поверхности.
Перед нанесением штукатурки поверхность обязательно грунтуется для улучшения адгезии. При использовании окрашенной в массе штукатурки важно поддерживать постоянную температуру раствора (от +15°С до +25°С), чтобы избежать изменения вязкости и цвета.
Равномерность слоя контролируется с помощью пластиковых или металлических маяков, устанавливаемых с шагом 1–1,5 метра. После достижения нужной толщины маяки удаляются, а поверхность дополнительно выравнивается широким шпателем.
Для окончательной обработки, особенно при декоративных штукатурках, применяется терка из пенополиуретана или нержавеющей стали, которая обеспечивает ровную и гладкую поверхность без потери насыщенности цвета.
Влияние состава на стойкость цвета и износостойкость покрытия
Связующие компоненты влияют на износостойкость и адгезию. Цементные и акриловые связующие обеспечивают прочность покрытия, но цемент повышает хрупкость, а акрил улучшает эластичность и устойчивость к трещинам. Оптимальное соотношение – 70% цемента и 30% акриловой дисперсии для баланса прочности и гибкости.
Наполнители с острыми гранями (кварцевый песок фракции 0,1–0,5 мм) увеличивают износостойкость за счёт механического упрочнения поверхности. При этом превышение доли наполнителя свыше 50% снижает сцепление и может привести к шелушению.
Добавки для защиты цвета включают ультрафиолетовые стабилизаторы и антиоксиданты. Их концентрация должна быть не менее 0,3% от общего веса состава, чтобы минимизировать фотодеструкцию и сохранить насыщенность оттенка свыше 5 лет эксплуатации на фасадах.
Оптимальный уровень водоудержания в смеси, не превышающий 12%, предотвращает появление микротрещин и вымывание пигментов, что напрямую влияет на долговечность и внешний вид штукатурки.
Для повышения износостойкости рекомендуются полимерные модификаторы на основе сополимеров винила и акрилата, вводимые в количестве 1–2%. Они создают плотную эластичную сетку, устойчивую к механическим и атмосферным нагрузкам.
Итоговая стойкость цвета и износостойкость зависят от сбалансированного сочетания пигментов, связующих, наполнителей и добавок с точным соблюдением пропорций, указанных производителем. Небольшие отклонения в составе снижают эксплуатационные характеристики на 15–20%.
Условия эксплуатации и рекомендации по уходу за окрашенной в массе штукатуркой
Окрашенная в массе штукатурка сохраняет цвет за счёт равномерного распределения пигмента в материале, что требует соблюдения определённых условий эксплуатации. Температурный диапазон для наружных работ должен находиться в пределах от -40 °C до +60 °C, при этом влажность воздуха не должна превышать 80% длительное время, чтобы избежать вымывания красящих веществ и образования плесени.
Защита от механических повреждений – ключевой фактор для сохранения однородности цвета и структуры покрытия. Следует избегать ударов, сильных царапин и воздействия абразивных материалов при уборке.
Очистка поверхности рекомендуется производить мягкими щётками или губками, используя нейтральные моющие средства с рН 6-8. Агрессивные химикаты и высокоабразивные чистящие средства могут разрушить защитный слой и привести к выцветанию.
Для удаления загрязнений, связанных с копотью, сажей или пылью, допустимо применение слабого раствора мыла с последующим тщательным ополаскиванием. При наличии биологических загрязнений (грибок, плесень) используют специализированные биоциды, совместимые с составом штукатурки.
Рекомендуется регулярный визуальный контроль поверхности с интервалом не более 12 месяцев для своевременного обнаружения микротрещин и повреждений. В случае появления дефектов проводят локальный ремонт с использованием той же окрашенной в массе штукатурки, что предотвращает цветовые и фактурные несоответствия.
При наружном применении важна защита от прямого попадания сильных струй воды, особенно в зимний период, чтобы исключить промерзание и разрушение покрытия из-за расширения влаги внутри структуры.
На фасадах, подвергающихся воздействию ультрафиолетового излучения, окрашенная в массе штукатурка сохраняет устойчивость к выцветанию минимум 7 лет, при условии правильного ухода и соблюдения рекомендаций по эксплуатации.
Типичные ошибки при использовании и способы их предотвращения
Неправильное приготовление смеси – самая частая ошибка. Несоблюдение пропорций воды и сухой смеси приводит к ухудшению адгезии и снижению прочности покрытия. Для предотвращения используйте строго рекомендованные производителем дозировки и тщательно перемешивайте раствор до однородной консистенции.
Нанесение на влажную или грязную поверхность снижает сцепление. Перед штукатуркой поверхность необходимо очистить от пыли, жира и отслаивающихся частиц, а при необходимости – высушить. Контроль влажности основания особенно важен при работе с окрашенной в массе штукатуркой, так как излишняя влажность вызывает изменение цвета и нарушение структуры.
Толщина слоя превышающая рекомендованную снижает прочность и приводит к трещинообразованию. Для окрашенной в массе штукатурки оптимальная толщина составляет 3–5 мм. Если требуется увеличить толщину, наносите материал в несколько этапов с просушкой между слоями.
Нарушение условий сушки, например, попадание прямых солнечных лучей или сильного ветра, вызывает растрескивание и неравномерное высыхание. Работы лучше проводить при температуре от +5 до +25 °C и влажности воздуха не выше 70%.
Отсутствие грунтовки под штукатурку приводит к снижению адгезии и увеличению расхода материала. Используйте грунтовки, рекомендованные для конкретного типа основания и штукатурки, с учетом их совместимости.
Пренебрежение тестированием цвета после высыхания. Окрашенная в массе штукатурка меняет оттенок при высыхании, поэтому перед нанесением на всю поверхность нанесите пробный участок и оцените конечный результат.
Хранение смеси в неподходящих условиях вызывает образование комков и потерю рабочих свойств. Держите упаковки в сухом, прохладном месте, вдали от прямых солнечных лучей и мороза.
Вопрос-ответ:
В чём заключается особенность штукатурки, окрашенной в массе?
Штукатурка, окрашенная в массе, содержит пигменты, которые смешиваются с основным раствором до нанесения на поверхность. Это позволяет равномерно распределить цвет по всей толщине слоя, благодаря чему мелкие повреждения и трещины менее заметны. Такой материал сохраняет оттенок дольше, поскольку цвет не только сверху, а присутствует внутри штукатурки.
Какие типы поверхностей подходят для нанесения окрашенной в массе штукатурки?
Этот вид покрытия применяют на различных основаниях: цементных, бетонных, газобетонных, а также на гипсовых и известковых штукатурках. Перед нанесением поверхность должна быть ровной, чистой и сухой. Для пористых и рыхлых основ рекомендуется предварительная обработка грунтовкой, чтобы улучшить сцепление и предотвратить чрезмерное впитывание влаги из состава.
Каковы особенности ухода и эксплуатации фасадов с окрашенной в массе штукатуркой?
Поверхности с таким покрытием легко поддерживать в чистоте, поскольку грязь не проникает глубоко внутрь материала. Для удаления пыли и загрязнений достаточно периодической влажной уборки мягкой щёткой или тряпкой. Также штукатурка обладает стойкостью к воздействию ультрафиолетовых лучей и атмосферных осадков, благодаря чему цвет сохраняется без потускнения на протяжении многих лет. Однако при сильных механических повреждениях ремонт может потребовать нанесения новой штукатурки, так как отколотые участки будут заметны по фактуре.
Какие преимущества окрашенной в массе штукатурки по сравнению с традиционной и окрашиваемой поверхностно?
Главное преимущество — равномерность цвета по всей толщине слоя, что снижает риск появления пятен и разводов при эксплуатации. В отличие от поверхностной окраски, цвет не вымывается и не трескается с течением времени. Кроме того, такой материал обладает высокой паропроницаемостью, позволяя стенам «дышать», что предотвращает накопление влаги и появление плесени. За счёт присутствия пигментов в растворе можно добиться устойчивости к выгоранию и улучшенной стойкости к истиранию.
Загрузка...
