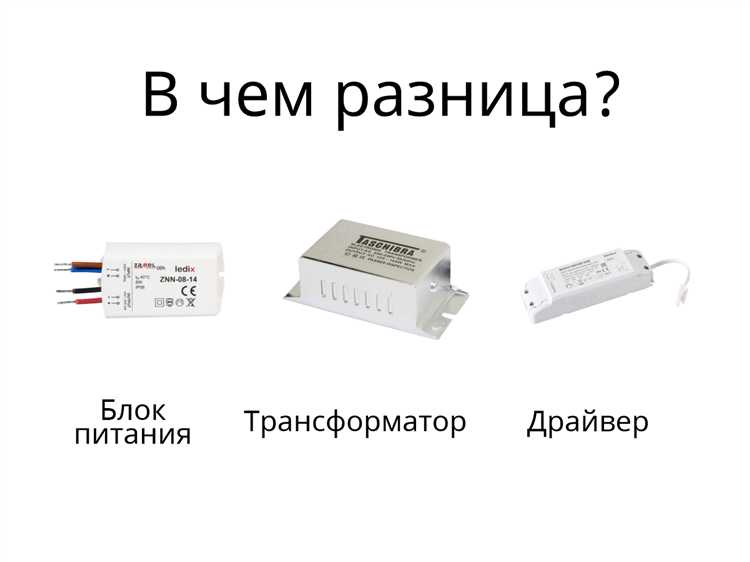

Трансформатор – это электромагнитное устройство, предназначенное для изменения напряжения переменного тока с сохранением частоты. Его основная задача – преобразование уровней напряжения между обмотками с фиксированным коэффициентом трансформации, без изменения формы сигнала и частоты.
Блок питания включает в себя трансформатор, но его функции шире: он преобразует входное напряжение сети в стабильное выходное напряжение нужного типа – постоянное или переменное, с необходимыми параметрами по току и уровню шума. Кроме трансформатора, в состав блока питания входят выпрямители, фильтры и стабилизаторы, обеспечивающие качество и надежность питания электронной нагрузки.
При выборе между трансформатором и блоком питания важно учитывать требования к выходному напряжению и характеру нагрузки. Для простых задач с переменным напряжением достаточно трансформатора, если нужна стабилизация и преобразование в постоянное напряжение – потребуется полноценный блок питания.
Как трансформатор изменяет напряжение в электрической цепи
Трансформатор работает на основе электромагнитной индукции и служит для преобразования уровня переменного напряжения без изменения частоты. Его ключевые элементы – первичная и вторичная обмотки, намотанные на общий магнитопровод.
- Первичная обмотка подключается к источнику переменного напряжения, создавая переменное магнитное поле.
- Это поле индуцирует ЭДС во вторичной обмотке, согласно закону Фарадея.
- Отношение чисел витков первичной (N₁) и вторичной (N₂) обмоток определяет коэффициент трансформации напряжения.
Формула преобразования напряжения:
- U₂ = U₁ × (N₂ / N₁), где U₁ – напряжение на первичной обмотке, U₂ – напряжение на вторичной.
- Если N₂ > N₁, напряжение повышается; если N₂ < N₁ – понижается.
Для эффективной работы важно соблюдать следующие рекомендации:
- Использовать магнитопровод с минимальными потерями и высокой проницаемостью для снижения нагрева и повышения КПД.
- Подбирать обмотки из медного провода с подходящим сечением, чтобы уменьшить сопротивление и тепловые потери.
- Обеспечивать надёжную изоляцию между обмотками для предотвращения коротких замыканий и пробоев.
- Правильно рассчитывать количество витков, учитывая рабочее напряжение и требуемый коэффициент трансформации.
Таким образом, трансформатор преобразует напряжение за счёт пропорционального изменения количества витков обмоток, сохраняя при этом энергию, за исключением незначительных потерь.
Роль блока питания в преобразовании и стабилизации тока
Блок питания выполняет функцию преобразования входного напряжения в требуемое для конкретного устройства напряжение и ток с необходимыми параметрами стабильности и качества.
Основной этап преобразования – понижение или повышение напряжения с помощью трансформатора или импульсного преобразователя. После этого происходит выпрямление переменного тока и фильтрация пульсаций, что обеспечивает постоянное напряжение на выходе.
Стабилизация достигается применением регуляторов напряжения (линейных или импульсных). Они удерживают уровень выходного напряжения в пределах допусков, предотвращая колебания, вызванные изменениями нагрузки или нестабильностью сети.
Качество стабилизации напрямую влияет на работу чувствительной электроники: неправильные параметры могут привести к перегреву компонентов, сбоям и сокращению срока службы оборудования.
Для повышения надежности и защиты блока питания оснащают дополнительными элементами – ограничителями тока, тепловыми и короткозамыкательными защитами.
Рекомендовано выбирать блоки питания с запасом по мощности не менее 20% от потребления устройства, чтобы минимизировать влияние перегрузок и обеспечить долговременную стабильность.
Принцип работы трансформатора в сетевых устройствах
Трансформатор в сетевых устройствах выполняет преобразование переменного напряжения одного уровня в другой без изменения частоты. Он состоит из двух катушек – первичной и вторичной, намотанных на общий магнитопровод. При подаче переменного напряжения на первичную обмотку возникает переменный магнитный поток, который индуцирует электродвижущую силу во вторичной обмотке. Соотношение витков катушек определяет коэффициент трансформации и, соответственно, выходное напряжение.
В сетевых устройствах трансформаторы обеспечивают изоляцию между сетью и нагрузкой, что повышает безопасность эксплуатации. Для снижения потерь используются магнитопроводы с низкой коэрцитивной силой и обмотки из медного провода с высокой проводимостью. Часто применяются трансформаторы с ферритовыми сердечниками, которые обеспечивают эффективную работу на частотах 50 или 60 Гц.
При проектировании важно учитывать номинальный ток нагрузки и максимально допустимые тепловые потери, чтобы избежать перегрева и преждевременного выхода из строя. В сетевых устройствах трансформаторы дополнительно снабжают защитой от перенапряжений и перегрузок, что предотвращает повреждения компонентов.
Оптимальный выбор трансформатора зависит от требуемого выходного напряжения, силы тока и условий эксплуатации. Для стабилизации напряжения после трансформации обычно используют выпрямительные схемы и стабилизаторы, так как трансформатор не регулирует форму сигнала.
Почему блок питания включает в себя больше компонентов, чем трансформатор
Трансформатор представляет собой устройство, выполняющее исключительно функцию изменения напряжения переменного тока за счёт электромагнитной индукции. Его конструкция состоит из двух или более обмоток и сердечника, что обеспечивает преобразование напряжения без изменения частоты и типа сигнала.
Блок питания, в отличие от трансформатора, реализует комплексную задачу преобразования электроэнергии. Помимо изменения напряжения, он стабилизирует выходные параметры, преобразует переменный ток в постоянный, защищает цепь от перенапряжений и перегрузок, а также обеспечивает фильтрацию помех.

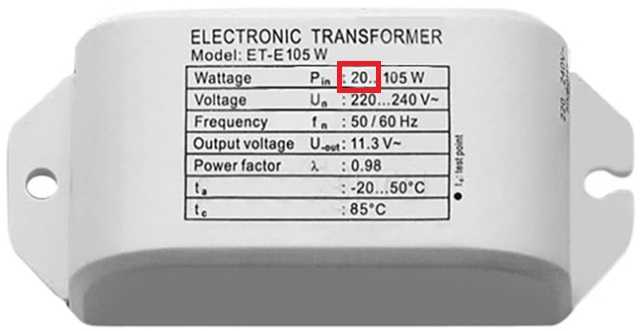

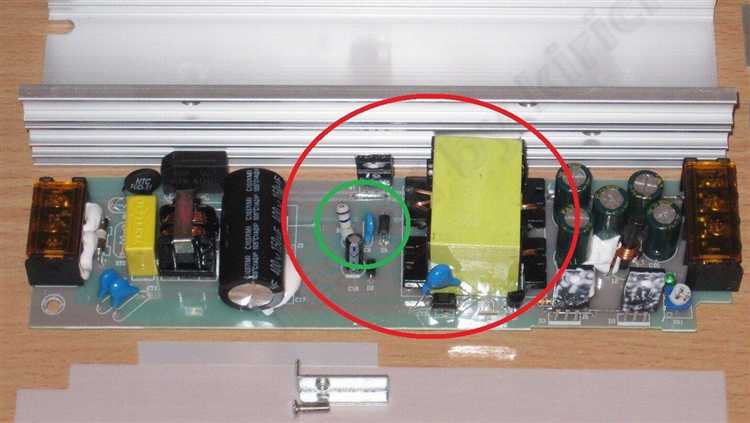

Для выполнения этих функций блок питания содержит дополнительные компоненты: выпрямительные диоды или мосты для преобразования переменного тока в постоянный; фильтрующие конденсаторы, уменьшающие пульсации; стабилизаторы напряжения, поддерживающие постоянное выходное значение; схемы защиты от короткого замыкания и перегрева; а также трансформатор для начального снижения напряжения.
Количество и тип компонентов зависят от характеристик требуемого выхода: стабильности, мощности, формата сигнала. В импульсных блоках питания присутствуют ключевые транзисторы, управляющие преобразованием, и дополнительные элементы для управления частотой и защитой.
Таким образом, увеличенное число элементов в блоке питания обусловлено необходимостью комплексного контроля параметров электропитания, что делает его значительно более функциональным и сложным устройством по сравнению с трансформатором.
Области применения трансформаторов и блоков питания в электронике
Трансформаторы широко применяются в распределительных сетях для понижения или повышения напряжения, что обеспечивает безопасное и эффективное питание потребителей. В силовой электронике трансформаторы используются для гальванической развязки цепей и изменения уровней напряжения в устройствах переменного тока. В звуковой технике трансформаторы применяют для согласования импедансов и минимизации шумов.

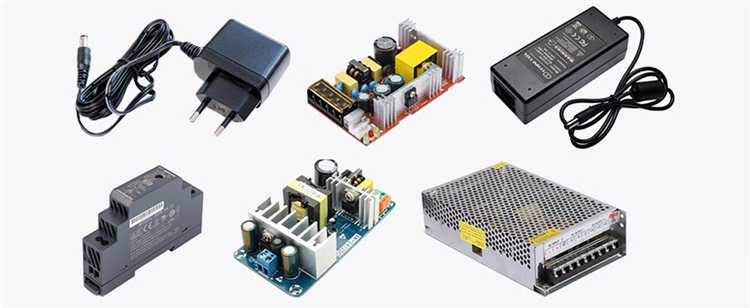

Блоки питания встречаются в любой электронике, требующей преобразования переменного напряжения в стабильное постоянное. В компьютерной технике используются импульсные блоки питания с высокой энергоэффективностью и малым весом. В промышленном оборудовании часто применяют линейные блоки питания для обеспечения низкого уровня пульсаций и высокой надежности. Для мобильных устройств характерны малогабаритные, часто встроенные, блоки питания с защитой от перегрузок и перегрева.
Выбор между трансформатором и блоком питания определяется требованиями к напряжению, токовой нагрузке, габаритам и устойчивости к помехам. Трансформаторы оптимальны там, где требуется работа с высоким напряжением переменного тока и необходимость изоляции, тогда как блоки питания предпочтительны для обеспечения стабилизированного постоянного напряжения с защитой электронных компонентов.
Критерии выбора между трансформатором и блоком питания для конкретных задач
Напряжение и ток нагрузки. Трансформатор подходит для устройств с постоянным выходным напряжением и высоким током, например, в промышленном оборудовании. Блок питания эффективен при необходимости стабильного напряжения с регулировкой и фильтрацией, особенно для электроники с чувствительной схемотехникой.
Тип выходного напряжения. Трансформатор обеспечивает только понижение или повышение переменного напряжения, требует внешней выпрямительной и стабилизирующей схемы. Блок питания уже включает выпрямитель, стабилизатор и фильтр, что уменьшает количество компонентов и упрощает конструкцию.
Размер и вес. Трансформаторы на мощные нагрузки имеют значительный вес и габариты из-за ферромагнитного сердечника. Блоки питания с импульсным преобразованием компактнее и легче, что важно для мобильных и компактных устройств.
Энергоэффективность и тепловыделение. Трансформаторы работают с потерями на гистерезис и вихревые токи, что снижает КПД до 80-90%. Импульсные блоки питания достигают КПД свыше 90%, выделяют меньше тепла и требуют менее массивных систем охлаждения.
Стабильность и шумы. Трансформатор не обеспечивает стабилизацию выходного напряжения, что может быть критично при изменении нагрузки. Блок питания гарантирует стабильность с минимальными пульсациями, что важно для цифровой и аудиотехники.
Стоимость и сложность обслуживания. Трансформатор проще в ремонте и долговечен при правильной эксплуатации, но требует дополнительной электроники. Блок питания сложнее в конструкции, но обеспечивает комплексное решение без необходимости в дополнительных модулях.
Итог: выбор зависит от конкретных технических требований. Для простых задач с переменным напряжением предпочтителен трансформатор. Для сложных схем с постоянным, стабильным напряжением – блок питания.
Вопрос-ответ:
В чем принципиальное отличие между трансформатором и блоком питания?
Трансформатор — это устройство, предназначенное для изменения напряжения переменного тока с помощью электромагнитной индукции. Его основная задача — повысить или понизить напряжение без изменения частоты. Блок питания же включает в себя трансформатор и дополнительные компоненты, такие как выпрямители и стабилизаторы, которые преобразуют переменный ток в постоянный и обеспечивают нужное напряжение и ток для питания электронных устройств.
Почему для питания большинства электронных приборов используется блок питания, а не только трансформатор?
Многие современные электронные устройства работают на постоянном токе, а сетевой ток — переменный. Трансформатор способен только менять уровень переменного напряжения, но не преобразует переменный ток в постоянный. Блок питания содержит не только трансформатор, но и выпрямитель, фильтр и стабилизатор, которые превращают переменный ток в стабильный постоянный, подходящий для работы электроники. Поэтому для питания таких приборов необходим именно блок питания.
Как трансформатор влияет на параметры электрической сети и безопасность работы оборудования?
Трансформатор обеспечивает гальваническую развязку между входной сетью и нагрузкой, что повышает безопасность эксплуатации. Он также помогает снизить или повысить напряжение до нужного уровня, что защищает оборудование от перенапряжений. Однако трансформатор не устраняет шумы и скачки напряжения, для этого требуются дополнительные элементы, часто присутствующие в блоках питания.
Можно ли использовать трансформатор вместо блока питания для питания ноутбука или другого портативного устройства?
Нет, использовать только трансформатор нельзя. Ноутбуки и подобные устройства требуют стабильного постоянного напряжения определённого уровня. Трансформатор даёт переменное напряжение и не регулирует его качество. Без выпрямления и стабилизации это приведёт к нестабильной работе или повреждению устройства. Поэтому для питания таких приборов необходим полноценный блок питания, который преобразует напряжение и поддерживает его стабильность.
