В технической документации и нормативных актах деталь, известная в обиходе как «гайка барашек», обозначается как барашковая гайка или гайка с лепестками. В стандартах, включая ГОСТ 3032–76, используется термин «гайка-барашек», который считается корректным с точки зрения официальной терминологии.
Такая гайка имеет два выступа – так называемые «крылья» или «лепестки», позволяющие закручивать и откручивать её вручную без использования инструмента. Это особенно удобно в конструкциях, где требуется частая разборка и сборка узлов, например, в мебельной фурнитуре, осветительном оборудовании, вентиляционных системах и сборных стендах.
Важно различать названия в профессиональной среде и бытовом употреблении. В магазинах и на рынках чаще используется выражение «гайка барашек», тогда как в инженерной документации предпочтительно указывать ГОСТ и точное наименование: гайка-барашек с указанием типа, материала и размера резьбы, например, М6, сталь оцинкованная.
При заказе деталей для промышленных целей стоит опираться на обозначения, приведённые в нормативных документах. Это исключает недоразумения и ошибки при подборе крепёжных элементов. Термин «барашковая гайка» также встречается в каталогах поставщиков, особенно в англоязычных – wing nut, – что следует учитывать при международных закупках.
Официальное техническое название гайки барашек в ГОСТ и ISO
В российской системе стандартизации гайка барашек обозначается как «гайка-барашек» с указанием формы и размера. Согласно ГОСТ 3032-76, она классифицируется как «гайка барашковая», где форма определяет конструкцию лепестков. ГОСТ 3032-76 распространяется на гайки с номинальным диаметром резьбы от М3 до М16, изготавливаемые методом штамповки или литья. Варианты исполнения различаются по форме лепестков: тип А – с прямыми лепестками, тип Б – с изогнутыми.
В международной системе ISO гайка барашек обозначается термином «wing nut». Соответствующий стандарт – ISO 7035 или ISO 7036, где классификация выполняется по форме лепестков и резьбовому исполнению. ISO 7035 охватывает кованые гайки с крупными лепестками, тогда как ISO 7036 касается штампованных моделей. Указывается метрическое исполнение, например: «wing nut ISO 7035 M6».
При подборе и заказе таких гаек в технической документации рекомендуется использовать обозначение стандарта, номинальный диаметр резьбы и тип исполнения, например: «Гайка барашковая ГОСТ 3032-76 М8 тип Б» или «Wing nut ISO 7036 M5».
Чем отличается гайка барашек от накидной и барабанной гайки

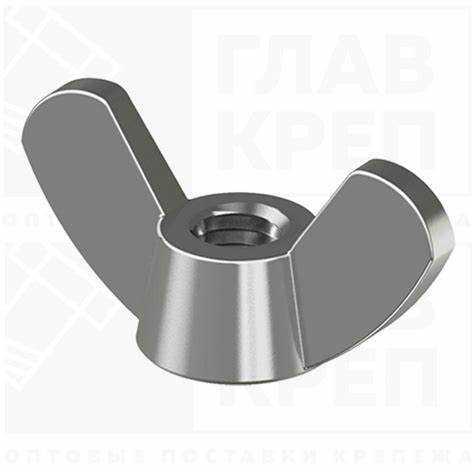

Гайка барашек отличается от накидной и барабанной конструкции формой и способом применения. Её основное отличие – наличие двух выступающих лепестков, обеспечивающих возможность затягивания вручную без инструмента. Это удобно при частом демонтаже и сборке узлов, не требующих высокой степени затяжки.
Накидная гайка не имеет лепестков. Она представляет собой кольцо с внутренней резьбой, чаще всего используется с соответствующим штуцером или фитингом. Для затягивания требуется гаечный ключ. Её применяют в сантехнических и пневматических соединениях, где важна герметичность.
Барабанная гайка – цилиндрическое изделие с увеличенной наружной поверхностью, обычно с рифлением. Предназначена для ручной установки, но в отличие от барашка имеет форму без выступов. Её используют в приборах и корпусных соединениях, где необходимо плавное усилие затяжки без риска повреждения.
Ключевые отличия:
| Тип гайки | Способ затяжки | Область применения | Конструкция |
|---|---|---|---|
| Барашек | Рукой | Быстросборные узлы | С лепестками |
| Накидная | Ключом | Трубопроводы, фитинги | Кольцевая с резьбой |
| Барабанная | Рукой | Электроника, приборы | Цилиндр с рифлением |
Как обозначается гайка барашек в чертежах и спецификациях
Гайка барашек в технической документации обозначается в соответствии с требованиями ЕСКД и ГОСТ 3032–76. В чертежах и спецификациях для идентификации применяют условное обозначение, включающее тип, резьбу и материал.
- Обозначение начинается с сокращения «Гайка барашек» или кода по ОКП.
- Указывается тип резьбы: например, М6, М8 и т.д. – без пробелов и дополнительных символов.
- При необходимости добавляется класс точности (например, 6H) и шаг резьбы (если отличается от стандартного).
- Если гайка выполнена из определённого материала, например, из латуни или нержавеющей стали, это указывается отдельно: «Гайка барашек М6, латунь».
- При наличии защитного покрытия (цинк, фосфат и др.) информация включается в обозначение, например: «Гайка барашек М8, Zn».
В спецификациях применяют следующую структуру:
- Наименование: «Гайка барашек».
- Обозначение размера: например, «М10».
- Обозначение стандарта: «ГОСТ 3032–76».
- Дополнительные параметры: материал, покрытие, исполнение (если отличается от базового).
Пример корректной записи в спецификации: «Гайка барашек М6, ГОСТ 3032–76, сталь, Zn». На чертеже используется та же структура рядом с позицией детали, если она включена в сборку.
Материалы изготовления и области применения гайки барашек
Гайки барашек изготавливаются преимущественно из углеродистой стали, нержавеющей стали, латуни и нейлона. Углеродистая сталь применяется при сборке конструкций с умеренными нагрузками. Такие гайки часто покрываются цинком для защиты от коррозии. Нержавеющая сталь используется в условиях высокой влажности, включая судостроение, сантехнику и пищевое оборудование. Она устойчива к агрессивным средам и сохраняет прочность при длительной эксплуатации.
Латунные гайки барашек выбираются для монтажа электрооборудования и сантехнических узлов, где требуется высокая электропроводность и устойчивость к известковым отложениям. Нейлоновые варианты находят применение в легких пластиковых конструкциях, игрушках, вентиляционных системах и мебельной фурнитуре. Они обеспечивают фиксацию без повреждения поверхностей и не требуют дополнительного инструмента при установке.
В машиностроении гайки барашек применяются при сборке кожухов и корпусов, где необходим быстрый демонтаж. В выставочных конструкциях и временных стендах они удобны благодаря возможности ручного закручивания без ключей. В быту и DIY-проектах этот крепеж позволяет фиксировать элементы без риска перетяжки. При выборе материала необходимо учитывать рабочую среду, частоту разборки и требуемую прочность соединения.
Почему гайку барашек называют именно так: происхождение названия

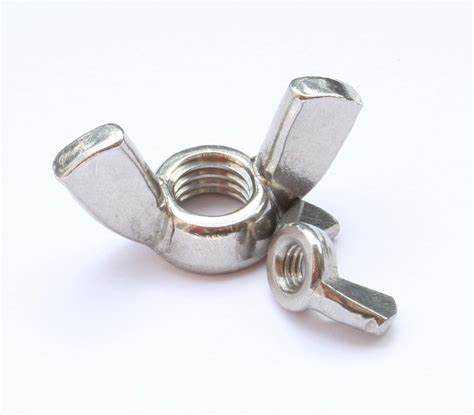

Название «гайка барашек» связано с формой её выступающих частей, которые напоминают ушки или рога барана. Эти элементы служат для удобного захвата пальцами, позволяя закручивать и откручивать гайку без инструмента. Конструкция была разработана для быстрого ручного монтажа, особенно в условиях, где частая разборка обязательна.
В англоязычных странах аналог называется «wing nut» – «гайка-крыло», что также отсылает к форме. Однако в русском языке визуальное сходство с рогами или ушами барана оказалось ближе по ассоциации, отсюда и термин «барашек».
Первые массовые упоминания названия «барашек» появились в технической документации времён СССР, когда изделиям часто давались имена, отражающие их внешний вид. Этот термин закрепился в обиходе и вошёл в ГОСТ 3032-76, регламентирующий гайки с рифлеными выступами для ручного управления.
Несмотря на распространённость, «барашек» – это разговорное обозначение. В официальных документах гайка называется «барашковая гайка» или «гайка с рифлеными лепестками». Тем не менее, из-за наглядной формы и простоты термина, именно «барашек» остаётся наиболее узнаваемым названием в повседневной речи.

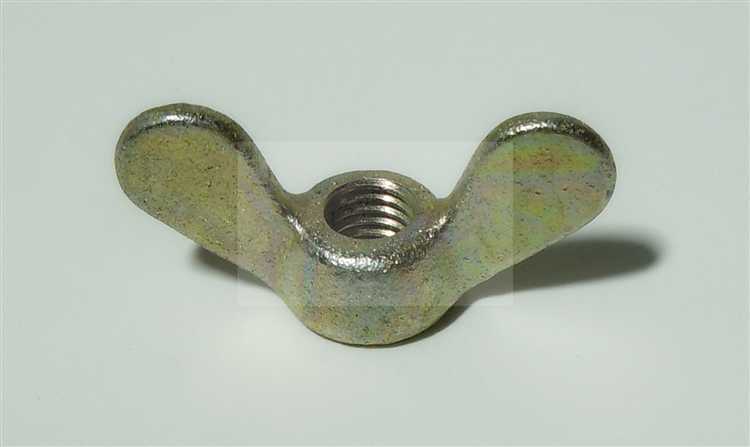

Как выбрать нужный тип гайки барашек по размеру и конструкции
При выборе конструкции учитывайте назначение крепежа. Для частого ручного затягивания подходят гайки с крупными, удобными для захвата «крыльями». Если требуется усиленная фиксация, выбирайте модели с ребристой поверхностью или дополнительной защитой от самораскручивания.
Материал гайки влияет на прочность и устойчивость к коррозии. Для бытового применения чаще используют пластик или алюминий, для промышленного – сталь с оцинковкой или нержавеющую сталь. В условиях повышенной влажности и агрессивной среды предпочтительнее нержавейка.
Обратите внимание на длину «крыльев» – короткие удобны в ограниченном пространстве, длинные обеспечивают лучший рычаг при затяжке. Также учитывайте толщину гайки: толстые выдерживают большие нагрузки, тонкие компактнее, но менее прочные.
Если гайка будет использоваться в механизмах с вибрацией, лучше выбирать варианты с пружинным фиксатором или резиновыми вставками, предотвращающими ослабление крепления.
Вопрос-ответ:
Как правильно называется гайка барашек в технической терминологии?
В технической терминологии гайка барашек чаще всего называется «гайка с накатанными крыльями» или «крыльчатая гайка». Это обусловлено особенностями конструкции — у такой гайки есть два выступающих «крыла», которые позволяют затягивать или ослаблять ее вручную без использования инструментов.
Почему гайку барашек так называют и есть ли у нее другие названия?
Название «гайка барашек» связано с формой ее выступающих частей, напоминающих рога барана. Кроме этого, ее иногда называют «крыльчатая гайка» или «ручная гайка», поскольку ею удобно управлять без гаечного ключа. В разных отраслях и у разных производителей встречаются вариации названий, но все они отражают схожие особенности конструкции.
Какие особенности конструкции гайки барашек делают ее удобной для ручного крепления?
Гайка барашек имеет два симметричных выступа, похожих на крылья или рожки, которые дают возможность надежно удерживать и вращать гайку пальцами. Такая форма обеспечивает хороший рычаг, что облегчает процесс затягивания или ослабления без применения инструментов. Это особенно полезно в местах с ограниченным доступом или когда требуется быстрое снятие крепежа.
Где чаще всего используют гайки барашки и почему они популярны в этих областях?
Гайки барашки часто применяются в механизмах и устройствах, где требуется частая регулировка или быстрый демонтаж, например, в осветительном оборудовании, мебели, музыкальных инструментах и станках. Их удобство заключается в возможности легко и быстро ослаблять или затягивать крепеж без дополнительных инструментов, что экономит время и упрощает работу.
Как правильно подобрать гайку барашек по размеру и резьбе?
Выбор гайки барашек должен соответствовать размеру и типу резьбы болта или шпильки, с которыми она будет использоваться. Важно измерить диаметр резьбы и шаг, чтобы гайка надежно фиксировалась и не повреждала соединение. Кроме того, учитывайте материал и прочность гайки в зависимости от условий эксплуатации — для ответственных соединений лучше выбирать металлические варианты с подходящей прочностью.
