Частотный преобразователь (ЧП) – это устройство, которое позволяет управлять скоростью вращения асинхронного электродвигателя за счёт изменения частоты и напряжения питания. Для корректного подбора преобразователя необходимо учитывать не только номинальную мощность двигателя, но и особенности его режима работы, параметры сети, тип нагрузки и условия эксплуатации.
При выборе ЧП первым шагом служит определение типа электродвигателя. Для стандартных трёхфазных асинхронных двигателей с короткозамкнутым ротором номинальная мощность и рабочее напряжение указываются на шильдике. Например, для двигателя мощностью 5,5 кВт при напряжении 380 В частотник подбирается с учётом пусковых токов и коэффициента запаса, который обычно составляет 10–20 %.
Следующий важный параметр – характер нагрузки. Для вентиляторов и насосов характерна квадратичная зависимость момента от скорости, а для экструдеров, подъёмников или конвейеров – постоянный момент. В первом случае можно выбрать ЧП с функцией энергосбережения и пониженной перегрузочной способностью, во втором – требуется преобразователь с возможностью кратковременной перегрузки до 150–180 % по току.
Особое внимание следует уделить наличию тормозных режимов, работы в реверсе, диапазону регулирования и типу управления. Для точного позиционирования двигателя необходим векторный преобразователь с замкнутой обратной связью (например, через энкодер), а для простого регулирования скорости – достаточно скалярного управления по принципу U/f.
Если электродвигатель подключается к однофазной сети, требуется преобразователь с входом 220 В и выходом 3×220 В. В этом случае допустимая мощность двигателя ограничена примерно 2,2 кВт из-за ограничений по входному току. Также необходимо учитывать наличие встроенного фильтра ЭМС и класса защиты корпуса преобразователя в зависимости от условий установки (например, IP20 для шкафа или IP54 для настенного монтажа).
Как рассчитать мощность частотного преобразователя под конкретный двигатель
Мощность частотного преобразователя выбирается с учётом номинальной мощности электродвигателя, типа нагрузки, режима работы и условий эксплуатации. Основной параметр – номинальная мощность двигателя в кВт. Преобразователь должен иметь мощность не ниже этой величины, но в ряде случаев требуется резерв.
Для двигателей с тяжёлым пуском (вентиляторы, компрессоры, насосы с высоким моментом инерции) рекомендуется закладывать 10–20% запас по мощности. Например, для двигателя 7,5 кВт при тяжёлой нагрузке оптимален ПЧ мощностью 8,5–9 кВт.
Ток преобразователя обязан соответствовать номинальному току двигателя или превышать его. Учитывайте напряжение сети: для трёхфазной сети 380 В преобразователь должен работать на ту же фазность и напряжение. Применение ПЧ с заниженным выходным током приводит к перегреву, отключениям по перегрузке и сокращению ресурса.
Дополнительно учитывайте перегрузочную способность ПЧ. Для кратковременных перегрузок до 150% от номинала в течение 60 секунд ПЧ должен это поддерживать по паспорту. Например, если двигатель потребляет 18 А, ПЧ должен выдавать не менее 20–22 А.
Если предполагается эксплуатация при нестабильном напряжении, высоких температурах или с пылевой нагрузкой, увеличьте запас по мощности ещё на 10%. При подключении нескольких двигателей через один ПЧ суммируйте их токи и мощности, учитывая коэффициент одновременности.
Выбирая частотник, ориентируйтесь в первую очередь на номинальный ток, а не только на мощность в кВт – производители могут маркировать одинаковую мощность при разных токах, в зависимости от класса перегрузки.
Выбор типа управления: скалярное, векторное или прямое
Скалярное управление (V/f) применимо для простых систем, где не требуется высокая точность регулирования. Оно обеспечивает устойчивую работу при постоянной нагрузке, но не поддерживает точный момент и не компенсирует изменения сопротивления обмоток. Такой тип управления подходит для насосов, вентиляторов, конвейеров без требований к динамике и перегрузочной способности.
Векторное управление обеспечивает замкнутый контур по моменту и скорости. Бездатчиковый вариант позволяет повысить точность регулирования без использования энкодера. При использовании обратной связи по скорости (датчик) достигается высокий момент на низких оборотах, вплоть до нуля. Векторное управление рекомендуется для кранов, экструдеров, лифтов, где критична точность пуска, торможения и поддержания момента.
Прямое управление моментом (DTC) обеспечивает мгновенное регулирование без промежуточных вычислений тока и скорости. Оно превосходит векторное управление по динамике и подходит для применений с резкими изменениями нагрузки: металлорежущие станки, приводы с быстрым реверсом, тестовые стенды. Недостаток – повышенные требования к вычислительным ресурсам и стоимость преобразователя.
Выбор типа управления должен опираться на характер нагрузки: для инерционных механизмов достаточно скалярного режима, для тяговых и прецизионных систем – только векторное или DTC. При этом важно учитывать наличие обратной связи и требования к динамике момента.
Учет пусковых токов и инерции нагрузки при подборе ПЧ
При подборе частотного преобразователя критично учитывать кратность пускового тока двигателя и момент инерции нагрузки. Большинство асинхронных двигателей при прямом пуске потребляют ток, превышающий номинальный в 6–8 раз. Частотный преобразователь должен быть способен обеспечить требуемый пусковой ток без перегрузки силовых компонентов. Для этого ориентируются на допустимую перегрузочную способность ПЧ, указываемую в процентах от номинального тока и длительности (например, 150% на 60 секунд).
Высокая инерция нагрузки требует плавного набора оборотов и продолжительного времени разгона. При резком пуске двигатель не успевает набрать скорость, а ток растёт, что может привести к срабатыванию защиты. Если момент инерции известен, вычисляют требуемый момент разгона и сравнивают с допустимыми характеристиками преобразователя.
Для систем с тяжёлым пуском (например, центрифуги, ленточные конвейеры, вентиляторы с массивными крыльчатками) применяют ПЧ с расширенными возможностями:
- Функция автоподстройки под нагрузку (автотюнинг)
- Плавный разгон с настраиваемой S-кривой
- Режим высокомоментного пуска
Допускается кратковременный перегрузочный режим, но при этом следует учитывать цикличность работы. Если пуски частые (более 10 в час), выбирается преобразователь с номиналом выше на один класс. Также важно наличие встроенного тормозного резистора или возможности его подключения – при высоком моменте инерции при остановке в двигатель поступает значительная энергия, которая должна быть рассеяна.
Рекомендуется предварительно рассчитать:
- Момент инерции нагрузки (J), приведённый к валу двигателя
- Время разгона (t)
- Необходимый пусковой момент (M = J × ω / t)
Полученные значения сопоставляются с паспортными характеристиками ПЧ. Пренебрежение этими параметрами ведёт к систематическим перегрузкам, перегреву и преждевременному выходу оборудования из строя.
Совместимость частотного преобразователя с типом электродвигателя
Правильный подбор частотного преобразователя требует точного соответствия его характеристик типу подключаемого электродвигателя. Несовместимость приводит к перегреву, нестабильной работе и выходу оборудования из строя.
- Для асинхронных двигателей с короткозамкнутым ротором (самый распространённый тип) подходят стандартные преобразователи с векторным или скалярным управлением. Обязательно указываются параметры: номинальное напряжение, ток, частота, количество полюсов.
- Для двигателей с повышенной энергоэффективностью (IE3, IE4) требуется преобразователь с возможностью компенсации более высокого пускового тока и точной настройки тормозного режима.
- С электродвигателями с обмоткой на роторе (например, крановые механизмы) применяются преобразователи с возможностью управления внешними цепями возбуждения. Обычные инверторы здесь неэффективны.
- Для синхронных двигателей с постоянными магнитами нужен преобразователь с поддержкой работы по датчику положения ротора или бездатчикового управления с автотюнингом. Типичная функция – PMSM (Permanent Magnet Synchronous Motor).
- Если используется электродвигатель с встроенным датчиком (энкодером, тахогенератором), преобразователь должен иметь соответствующие входы и функции обратной связи (например, для замкнутого контура векторного управления).
Важный параметр – номинальная частота двигателя. Большинство преобразователей рассчитаны на 50/60 Гц. При работе с высокочастотными или низкочастотными электродвигателями требуется специализированная настройка кривой V/f и контроль диапазона модуляции.
При подборе учитывают охлаждение двигателя. При низких оборотах (менее 25% от номинальных) двигатель может перегреваться без принудительной вентиляции. В этом случае рекомендуется выбирать преобразователь с поддержкой внешнего вентилятора или системой контроля температуры двигателя.

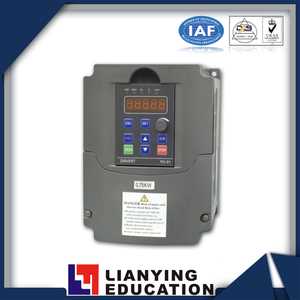

Требования к охлаждению и условиям эксплуатации ПЧ
Частотные преобразователи чувствительны к температурному режиму. Допустимый диапазон рабочей температуры обычно составляет от -10 °C до +40 °C. При превышении 40 °C требуется снижение выходной мощности или принудительное охлаждение. При температуре выше +50 °C большинство моделей работать не способны без отключения или деградации компонентов.
Для эффективного теплоотвода необходимо обеспечить свободный доступ воздуха к вентиляционным отверстиям ПЧ. Минимальное расстояние до ближайших поверхностей – не менее 100 мм сверху и снизу устройства. Запрещается установка ПЧ в закрытых шкафах без вентиляции: внутреннее тепло быстро приводит к перегреву.
ПЧ не допускается эксплуатировать в условиях повышенной влажности, особенно при уровне выше 90 % без конденсации. При наличии конденсата возможно короткое замыкание или коррозия силовых элементов. В сырых помещениях необходимо использовать ПЧ в исполнении IP54 и выше или применять герметичные шкафы с обогревом и осушением.
Пыль, масло и агрессивные пары в воздухе вызывают отложения на радиаторах и платах. Это снижает теплоотвод и приводит к пробоям. В производственных условиях с загрязнённой атмосферой ПЧ устанавливаются в герметичных шкафах с теплообменниками или выносными радиаторами.
Вибрации недопустимы. Уровень вибрации не должен превышать 0,5 мм при частоте до 50 Гц. Установка на виброизолирующие основания обязательна при монтаже на оборудовании с динамическими нагрузками.
Электрические помехи и скачки напряжения вызывают сбои работы и повреждение входных цепей. Рекомендуется подключение через фильтры ЭМС и стабилизаторы. При наличии сильных помех – применение оптоволоконных интерфейсов и гальванической развязки управляющих сигналов.

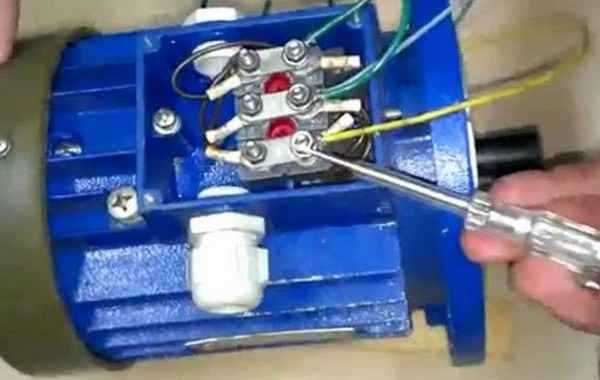

Нюансы подключения частотного преобразователя к сети и двигателю
Подключение частотного преобразователя начинается с оценки параметров питающей сети: напряжение и частота должны строго соответствовать техническим характеристикам преобразователя. Допускается отклонение по напряжению не более ±10%, иначе возрастает риск выхода из строя силовых элементов.
Для снижения пусковых токов рекомендуется использовать отдельные вводные автоматы с характеристикой C или D, рассчитанные на ток, превышающий номинал двигателя на 1,5–2 раза. Между питающей сетью и преобразователем следует установить входной фильтр помех класса EMV, особенно при длине питающего кабеля свыше 10 метров.
Подключение двигателя требует соблюдения баланса фаз. Кабели от преобразователя к двигателю должны иметь сечение, соответствующее допустимому току, с учетом длины линии и допустимых потерь напряжения (не более 3%). При длине кабеля свыше 50 метров желательно применять экранированные провода и заземлять экран на стороне преобразователя для предотвращения электромагнитных помех.
Необходимо избегать перекрестного подключения фаз двигателя, так как это изменит направление вращения и приведет к некорректной работе. Подключение датчиков обратной связи (например, энкодеров) следует выполнять согласно инструкции производителя с использованием экранированных кабелей, заземленных на одном конце.
Заземление преобразователя и двигателя должно быть выполнено отдельно, с минимальным сопротивлением, не превышающим 1 Ом. Отсутствие качественного заземления увеличивает риск повреждения электронных компонентов и снижает электробезопасность.
При запуске следует учитывать, что клеммы выходного напряжения преобразователя могут иметь повышенное напряжение сейсмических переходных процессов, поэтому необходимо избегать прямого подключения электролитических конденсаторов и других чувствительных устройств без защитных элементов.
Настройка защитных функций ПЧ под характеристики нагрузки
Корректная настройка защитных функций частотного преобразователя (ПЧ) критична для предотвращения аварий и продления ресурса оборудования. Основные параметры защиты подбираются с учётом специфики нагрузки и типа электродвигателя.
- Токовая защита: Устанавливается исходя из номинального тока двигателя с запасом 10–15%. Для нагрузок с пусковыми токами выше среднего (например, насосы с высоким гидравлическим сопротивлением) допустимо увеличить порог срабатывания до 120% от номинального тока.
- Защита от перегрузки: Время срабатывания должно соответствовать тепловой инерции двигателя и нагрузке. Для тяжелонагруженных механизмов рекомендуется задать время 30–60 секунд при токе перегрузки 110–130% номинала, чтобы избежать ложных срабатываний при кратковременных пиках.
- Защита от блокировки ротора: Важно настроить порог срабатывания с учётом пускового момента нагрузки. Для конвейерных систем и вентиляторов порог задаётся чуть выше максимального пускового тока, время задержки – 1–3 секунды.
- Защита по перенапряжению и понижению напряжения: Диапазон срабатывания выбирается согласно техническим характеристикам электросети и устойчивости нагрузки. Допустимые отклонения напряжения ±10% от номинала с задержкой срабатывания от 0,5 до 2 секунд.
- Защита по температуре двигателя: Если доступен датчик температуры обмоток, устанавливают порог срабатывания в пределах 120–130 °C, с немедленным отключением или предупреждением.
При настройке также учитывают динамику нагрузки:
- Для инерционных нагрузок с медленным набором момента задают более мягкие параметры времени срабатывания, чтобы не отключать ПЧ при кратковременных пиках.
- Для нагрузок с резкими изменениями тока (например, компрессоры, прессы) рекомендуют минимальное время задержки для защиты от блокировки ротора.
- В случае вариаций нагрузки в процессе работы полезно реализовать адаптивные настройки или использовать интегрированные диагностические функции ПЧ.
Регулярная проверка и корректировка параметров защиты после монтажа и в процессе эксплуатации обеспечит стабильность работы и защиту оборудования от повреждений.
Вопрос-ответ:
Как определить, какой номинал частотного преобразователя нужен для конкретного электродвигателя?
Для выбора частотного преобразователя необходимо знать мощность и ток электродвигателя. Обычно преобразователь подбирают с запасом по току не менее 10–20 % от номинального тока двигателя, чтобы избежать перегрузок. Важно учитывать и пусковые токи, особенно если двигатель запускается под нагрузкой. Также нужно сверить напряжение питания двигателя и преобразователя — они должны совпадать.
Можно ли использовать один частотный преобразователь для нескольких двигателей?
В некоторых случаях это возможно, но с ограничениями. Если двигатели работают не одновременно и имеют схожие характеристики, можно применять один преобразователь с переключателем нагрузки. Однако обычно для каждого двигателя выбирают отдельный преобразователь, чтобы обеспечить стабильное и безопасное управление скоростью и защиту оборудования.
Какие параметры электродвигателя влияют на выбор частотного преобразователя помимо мощности и напряжения?
Кроме мощности и напряжения, важны такие характеристики, как тип двигателя (асинхронный, синхронный), номинальный ток, частота питания, пусковой момент, а также требования к плавности запуска и остановки. Если двигатель оснащён энкодером или датчиками, это тоже учитывается, поскольку некоторые преобразователи поддерживают управление с обратной связью для точного контроля.
Что произойдет, если подобрать преобразователь с меньшей мощностью, чем требуется двигателю?
Если мощность преобразователя ниже, чем необходима для двигателя, он будет работать в режиме перегрузки, что может привести к перегреву, срабатыванию защит или даже выходу из строя. Кроме того, двигатель не сможет развить полную мощность, что отразится на работе оборудования. Рекомендуется избегать такого выбора, чтобы обеспечить надежность и длительный срок службы.
Как влияет максимальная частота преобразователя на работу электродвигателя?
Максимальная частота преобразователя определяет верхний предел скорости вращения двигателя. Стандартно преобразователи обеспечивают частоту до 50–60 Гц, что соответствует номинальной скорости. Если требуется работа на более высоких оборотах, нужно выбирать преобразователь, способный выдавать повышенную частоту. Однако стоит учитывать, что при увеличении частоты снижается крутящий момент, и двигатель может перегреваться без дополнительного охлаждения.
