Как подобрать циркуляционный насос для отопления

Эффективность водяной системы отопления напрямую зависит от правильно подобранного циркуляционного насоса. Его задача – обеспечить стабильное движение теплоносителя по трубопроводу с заданной скоростью и напором, соответствующим параметрам конкретной схемы. Ошибка в выборе мощности или типа насоса может привести к неравномерному прогреву помещений, перегрузке оборудования и увеличению энергозатрат.

При расчёте производительности циркуляционного насоса учитываются параметры системы: суммарная тепловая мощность (в кВт), гидравлическое сопротивление трубопровода, диаметр магистралей и схема разводки (однотрубная, двухтрубная, с тёплыми полами). Например, для частного дома площадью 150 м² с теплоизоляцией средней эффективности потребуется насос с производительностью порядка 1,5–2,5 м³/ч и напором до 4 м.

Важнейший критерий – напор. Он рассчитывается как сумма сопротивлений всех участков системы, включая арматуру, радиаторы и котёл. При его недостатке теплоноситель не сможет циркулировать по удалённым веткам. Избыточный напор приведёт к шуму и износу компонентов. Рекомендуется выбирать насосы с трёхступенчатой регулировкой или электронным управлением, что позволяет точно адаптировать параметры под текущие условия эксплуатации.

Немаловажно учесть тип ротора. Насосы с «мокрым» ротором менее шумные и энергоэффективные, подходят для бытовых систем. Модели с «сухим» ротором применяются в промышленных объектах, обладают большей мощностью, но требуют регулярного обслуживания. При выборе необходимо также обращать внимание на наличие функции автоматического удаления воздуха и защиту от «сухого хода» – эти опции значительно повышают надёжность системы.

Как рассчитать необходимую производительность и напор насоса

Производительность циркуляционного насоса определяется исходя из тепловой мощности системы. Для расчёта используется формула: Q = P / (c × Δt), где Q – расход воды в м³/ч, P – тепловая мощность в Вт, c – удельная теплоёмкость воды (примерно 4,187 кДж/кг·°C), Δt – температурный перепад между подающей и обратной линией (обычно 20°C). Например, при мощности 15 000 Вт и Δt = 20°C получаем: Q = 15 000 / (4,187 × 1000 × 20) ≈ 0,18 м³/ч.

Для систем отопления принято использовать упрощённую формулу: Q = P / (1,16 × Δt), где P – в кВт. В приведённом примере: Q = 15 / (1,16 × 20) ≈ 0,65 м³/ч.

Напор рассчитывается как сумма всех линейных и местных сопротивлений трубопровода. Для стандартных частных систем (до 100 м²) обычно ориентируются на 0,4–0,6 м напора на 10 м трубопровода. Если общая длина контура подачи и обратки – 40 м, минимальный напор составит 1,6–2,4 м. При наличии большого количества фитингов, термостатов, узких проходов закладывают запас до 1 м, итоговый напор – 2,5–3 м.

Не рекомендуется выбирать насос «с запасом» по напору – это приводит к шуму и избыточной циркуляции. Оптимальный выбор – насос с регулируемыми режимами и запасом по производительности не более 10–15%.

Подбор насоса по типу системы отопления: однотрубная и двухтрубная

В однотрубной системе циркуляционный насос должен обеспечивать достаточный напор для компенсации последовательных потерь давления на каждом отопительном приборе. Характерная особенность – переменное температурное поле: чем дальше от котла, тем ниже температура теплоносителя. Для таких систем подбирают насос с увеличенным напором при умеренной производительности. Рекомендуемое значение напора – от 4 до 6 метров водяного столба, производительность – 25–40 л/мин в зависимости от количества радиаторов и их теплоотдачи.

Для двухтрубной системы, где каждый радиатор подключён параллельно, циркуляция равномерная, и потери давления ниже. Здесь важна точная балансировка и стабильный расход. Подбор насоса ориентируется на средний напор в пределах 2–4 метров при более высокой производительности – от 40 до 70 л/мин. Расход теплоносителя рассчитывается исходя из суммарной тепловой нагрузки всех потребителей.

Выбор насоса осуществляется по расчетному расходу и напору, с учетом сопротивления трубопроводов, арматуры, радиаторов и фитингов. Для определения параметров используют следующую формулу:

Где Q – расход (л/мин), P – тепловая нагрузка (кВт), Δt – разница температур подачи и обратки (°C).

Напор определяется по формуле:

Где H – необходимый напор (м), R – удельное сопротивление трубопровода (Па/м), L – протяжённость контура (м).

В однотрубных системах часто используют насосы с тремя ступенями регулировки, чтобы адаптировать их под изменяющееся гидравлическое сопротивление при частичном открытии вентилей. В двухтрубных – предпочтительнее насосы с автоподстройкой (например, с функцией AutoAdapt), которые автоматически регулируют напор в зависимости от текущей нагрузки.

Выбор между мокрым и сухим ротором: в чем разница и когда что использовать

Основное преимущество – простота эксплуатации. Отсутствие необходимости в частом техническом обслуживании делает его оптимальным выбором для закрытых автономных систем частных домов, где давление и состав теплоносителя стабильны. Однако при использовании в загрязнённых или открытых системах срок службы снижается из-за абразивного износа подшипников скольжения.

Сухой ротор имеет двигатель, отделённый от теплоносителя герметичным уплотнением. Воздушное охлаждение позволяет использовать насосы с мощностью до 50 кВт и напором выше 15 м. КПД у сухих насосов выше – до 80%, по сравнению с 45–60% у мокрых. Они создают заметный уровень шума и требуют регулярного обслуживания – в среднем каждые 6–12 месяцев необходимо контролировать состояние уплотнений и вентилятора.

Сухой ротор уместен в крупных системах отопления: многоквартирных домах, производственных зданиях, магистральных теплотрассах. Там, где важна высокая производительность, чёткий контроль и лёгкий доступ к оборудованию для обслуживания, сухой ротор оказывается более оправданным выбором.

Если система небольшая, замкнутая и приоритет – тишина и отсутствие обслуживания, выбирайте насос с мокрым ротором. Если нужен высокий напор, КПД и надёжность при интенсивной эксплуатации – используйте насос с сухим ротором.

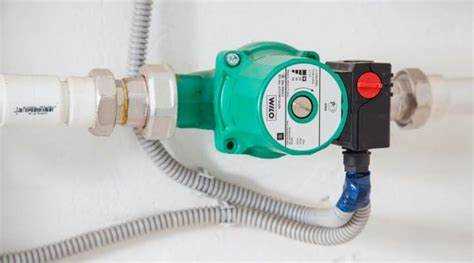

Совместимость циркуляционного насоса с котлом и трубопроводом

Перед установкой насоса необходимо учитывать допустимое гидравлическое сопротивление контура, определяемое диаметром и протяжённостью трубопроводов, числом поворотов, фитингов и запорной арматуры. Насос должен обеспечивать расчётный расход теплоносителя при преодолении полного сопротивления без перегрузки и кавитации. Типовой напор в бытовых системах – 4–6 метров водяного столба при расходе 1,0–2,5 м³/ч.

Выходное давление насоса должно соответствовать рабочему давлению котла. Например, если котёл рассчитан на 3 бара, насос с пиковой производительностью 6 метров напора (0,6 бара) совместим, так как не превышает допустимые пределы. При этом важно, чтобы в режиме максимальной скорости он не создавал избыточного давления, способного вызвать утечку через предохранительный клапан котла.

Котлы с встроенным насосом требуют особого внимания. Установка второго насоса возможна только в согласованной гидравлической схеме, например, с гидрострелкой или при соблюдении принципа первичного и вторичного колец. Несоблюдение может вызвать противоток, перегрев или остановку встроенного насоса по ошибке.

Диаметр подключения насоса должен соответствовать диаметру трубопровода, чтобы избежать резких сужений и, как следствие, локального увеличения сопротивления. Например, при использовании труб 25 мм не следует устанавливать насос с условным проходом 15 мм. Также учитывается тип соединения – резьбовое или фланцевое – и совместимость по материалам уплотнений (например, EPDM для систем с гликолевыми теплоносителями).

Для работы с медными или полимерными трубопроводами следует выбирать насосы с корпусом из бронзы или нержавеющей стали, чтобы исключить электрохимическую коррозию. В системах с чугунным трубопроводом или стальными радиаторами допускается использование насосов с чугунным корпусом.

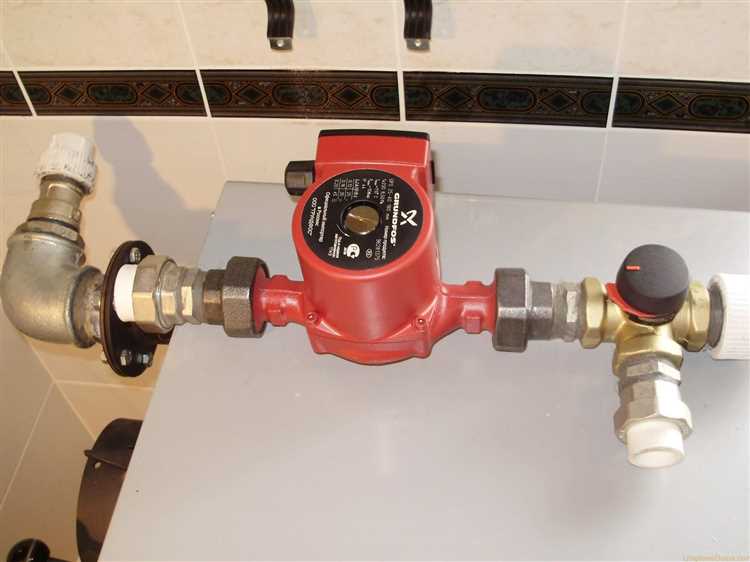

Особенности подключения насоса в систему: монтаж и ориентация

Правильная установка циркуляционного насоса напрямую влияет на его срок службы, эффективность и уровень шума. Основные ошибки при монтаже приводят к кавитации, завоздушиванию и перегреву. Ниже приведены ключевые рекомендации по подключению.

• Насос всегда монтируется на обратной линии отопления – это снижает температуру рабочей среды и увеличивает срок службы уплотнений.
• Ротор насоса должен находиться строго в горизонтальном положении. Наклон или вертикальная ориентация ведут к разбалансировке и ускоренному износу подшипников скольжения.
• Стрелка на корпусе насоса указывает направление потока – оно должно соответствовать направлению циркуляции в системе.
• Перед насосом обязателен прямой участок трубы длиной не менее 5 диаметров – это стабилизирует поток и предотвращает турбулентность.
• Обратный клапан и фильтр-грязевик монтируются до насоса. Установка фильтра исключает попадание механических частиц в крыльчатку.
• Для обслуживания необходимо предусмотреть шаровые краны до и после насоса, что позволит заменить или почистить агрегат без слива теплоносителя.
• При установке в двухтрубную систему рекомендуется применять байпас с регулировочным клапаном – это обеспечивает стабильную работу даже при отключении отдельных контуров.
• Категорически запрещается подключение насоса к системе без предварительной промывки трубопровода от строительного мусора и окалины.

Следуя этим требованиям, можно обеспечить бесперебойную и эффективную работу циркуляционного насоса в отопительном контуре.

Выбор модели по уровню шума и энергорасходу

При выборе циркуляционного насоса ключевыми параметрами становятся уровень шума и энергоэффективность. Средний шум современных насосов варьируется от 25 до 45 дБ, при этом модели с шумом выше 40 дБ считаются громкими для жилых помещений. Оптимально выбирать насос с уровнем шума не выше 30 дБ, особенно если он устанавливается близко к жилым комнатам.

Энергорасход напрямую зависит от потребляемой мощности и продолжительности работы. Насосы с классом энергоэффективности А или выше снижают энергозатраты на 15-30% по сравнению с моделями класса В и ниже. Важно учитывать заявленную мощность: для систем средней мощности достаточно насосов с потреблением от 30 до 70 Вт. Перебор с мощностью ведет к избыточному энергопотреблению без улучшения циркуляции.

Современные модели с электронным управлением и функцией автоматической регулировки скорости позволяют дополнительно оптимизировать расход электроэнергии, снижая его до 50% в периоды минимальной нагрузки. Выбор именно таких насосов оправдан для систем с переменной температурой теплоносителя и сезонными колебаниями нагрузки.

Рекомендуется отдавать предпочтение насосам с заявленным ресурсом работы не менее 50 000 часов и встроенной защитой от перегрева, так как это снижает риск аварий и дополнительных затрат на ремонт.

На что обратить внимание при покупке: бренды, гарантия, запасные части

Выбор циркуляционного насоса требует оценки конкретных параметров производителей и сервисного обслуживания, а не общих маркетинговых утверждений.

• Бренды с проверенной репутацией: Grundfos, Wilo, DAB, Calpeda. Эти производители обеспечивают стабильное качество и техническую поддержку.
• Гарантийный срок: оптимально выбирать насос с гарантией не менее 3 лет. Удлинённая гарантия часто свидетельствует о высоком уровне надёжности и ответственности производителя.
• Доступность запасных частей: наличие стандартных комплектующих – крыльчатки, уплотнителей, электродвигателей – критично для быстрой замены и снижения затрат на ремонт.
• Локальное сервисное обслуживание: приоритет тем брендам, которые имеют официальные сервис-центры или партнёров в вашем регионе.
• Документация и сертификаты: обязательно проверить наличие паспортов и сертификатов соответствия, подтверждающих качество и безопасность изделия.
• Особенности конструкции: выбирайте насосы с возможностью легкой разборки и ремонта без сложного демонтажа системы.

Следование этим критериям позволит минимизировать простои отопительной системы и снизить расходы на обслуживание в перспективе.

Вопрос-ответ:

Как правильно подобрать мощность циркуляционного насоса для конкретной системы отопления?

Для выбора мощности насоса необходимо учитывать объем теплоносителя и сопротивление трубопровода, а также характеристики отопительных приборов. Обычно рассчитывается необходимый напор и расход воды, исходя из тепловой нагрузки помещения. Если насос будет слабым, тепло по системе будет подаваться недостаточно эффективно, а слишком мощный насос приведет к излишним затратам электроэнергии и возможным повреждениям системы. Поэтому важно правильно определить параметры, исходя из гидравлических расчетов вашей системы.

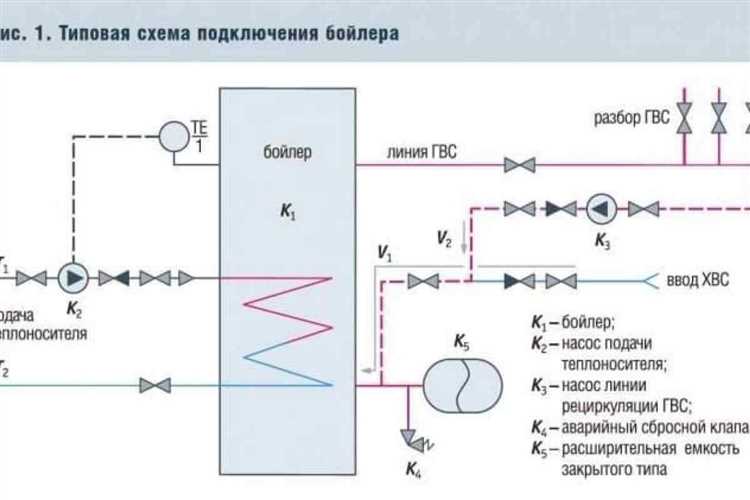

Можно ли использовать один насос для системы отопления и горячего водоснабжения одновременно?

В некоторых случаях возможно применение одного насоса для двух контуров, однако это не всегда удобно или безопасно. В системе горячего водоснабжения требования к давлению и расходу могут значительно отличаться от отопительной. Кроме того, смешивание контуров может привести к неравномерному распределению тепла и ухудшению работы системы. Лучше использовать отдельные насосы или устанавливать специальные трехходовые клапаны для разделения потоков.

Как влияет высота подъема жидкости на выбор циркуляционного насоса?

Высота подъема жидкости, или напор, показывает, с каким усилием насос должен перекачивать теплоноситель по системе. Чем выше подъем, тем сильнее должен быть насос, чтобы преодолеть сопротивление труб, радиаторов и других элементов. Если этот параметр не учесть, насос может не справиться с задачей, и вода будет циркулировать слабо или вообще перестанет двигаться, что негативно скажется на тепле в помещении.

На что обратить внимание при выборе материала корпуса насоса для отопительной системы?

Материал корпуса влияет на долговечность и устойчивость насоса к коррозии и агрессивным средам. Для систем отопления обычно используют насосы с корпусом из чугуна или нержавеющей стали. Чугунные корпуса более распространены и бюджетны, но требуют защиты от коррозии. Насосы из нержавейки дороже, но служат дольше, особенно если вода содержит примеси или агрессивные вещества. Выбор зависит от качества теплоносителя и условий эксплуатации.
