Снижение выходного напряжения блока питания требуется в случаях, когда нагрузка не рассчитана на штатное напряжение, либо при необходимости точной настройки питающего напряжения в лабораторных и промышленных условиях. Ошибочное снижение напряжения может привести к нестабильной работе устройств или поломке компонентов, поэтому корректный выбор метода критически важен.
Один из эффективных способов – изменение значения обратной связи в линейных стабилизаторах и импульсных источниках. Например, в ИБП на базе контроллера TL494 выходное напряжение можно понизить путём увеличения резистора в цепи делителя обратной связи. При этом важно контролировать предел регулировки, чтобы не выйти за диапазон допустимого входного напряжения ШИМ-контроллера.
Прямое включение шунтирующих элементов, таких как мощные стабилитроны или сборки на основе транзисторов и оптронов, применяется в случаях, когда требуется грубое понижение без сложной схемотехники. Однако этот способ сопровождается выделением значительного тепла, и требует установки радиаторов, расчёта тока через шунтирующий элемент и проверки тепловой стабильности.
Альтернативный подход – замена или регулировка трансформатора (в импульсных БП). Снижение количества витков вторичной обмотки позволяет уменьшить напряжение без вмешательства в управляющую электронику. Этот способ эффективен при проектировании источников с нуля или глубокой модернизации существующих решений, но требует точного расчёта трансформационного отношения и защиты от перегрузки.
При наличии потенциометра или программируемого стабилизатора, например, на базе LM317 или LTC3780, можно использовать подстроечный резистор для точной настройки напряжения. Этот способ применим в лабораторных источниках и прототипах, где требуется быстрый и надёжный способ коррекции без пайки и замены компонентов.

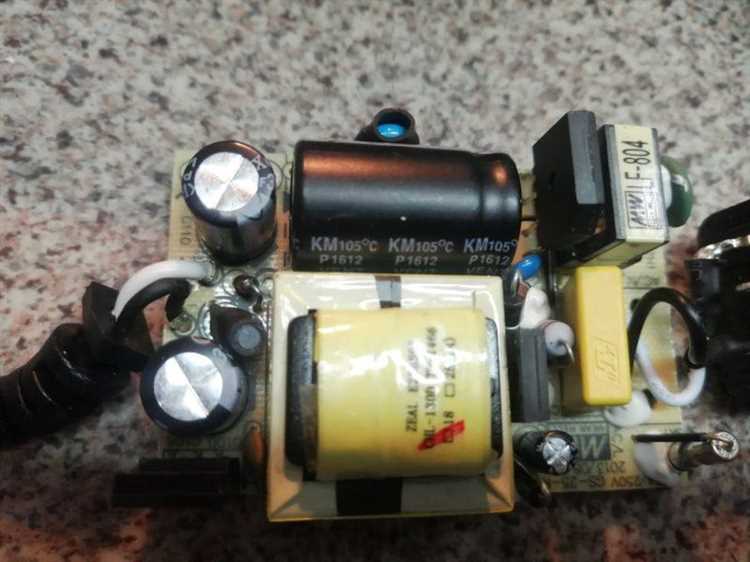

Регулировка выходного напряжения с помощью потенциометра на плате
Во многих импульсных блоках питания выходное напряжение можно точно изменить, вращая встроенный подстроечный резистор (потенциометр), расположенный на плате. Он обычно помечен как VR1, VR2 или ADJ и подключён к цепи обратной связи контроллера ШИМ.
Перед регулировкой необходимо отключить питание и разрядить выходной конденсатор. После этого можно подключить вольтметр к выходу и включить блок питания. Плавное вращение потенциометра по часовой стрелке, как правило, увеличивает напряжение, против – снижает. Рекомендуется изменять сопротивление постепенно, контролируя изменение на дисплее мультиметра.
Допустимый диапазон регулировки обычно составляет ±10–20% от номинального значения, что зависит от конструкции конкретного источника. При превышении этого диапазона может нарушиться стабильность или выйти из строя элементы схемы. Если требуется более широкий диапазон, следует заменить делитель напряжения или использовать внешний стабилизатор.
После установки нужного напряжения рекомендуется зафиксировать положение потенциометра каплей лака или клея для предотвращения самопроизвольного смещения при вибрациях или транспортировке.

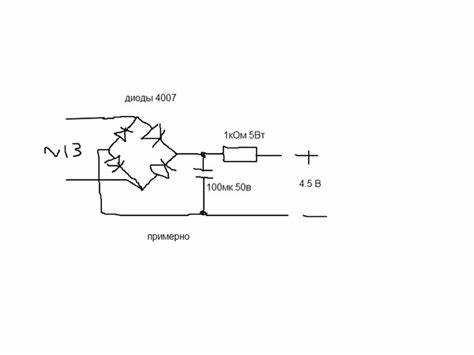

Использование стабилитрона для ограничения уровня напряжения
Стабилитрон применяется для жёсткой фиксации максимального уровня выходного напряжения. Он включается в обратном направлении параллельно нагрузке и начинает проводить ток, когда напряжение превышает заданный порог. Это позволяет эффективно защитить чувствительные элементы схемы от перенапряжения.
При выборе стабилитрона необходимо учитывать его напряжение стабилизации, мощность рассеивания и температурный коэффициент. Например, для ограничения напряжения до 12 В подойдёт стабилитрон типа 1N4742A с номиналом 12 В и мощностью 1 Вт. При токе в 20 мА он обеспечивает надёжную стабилизацию без перегрева.
Для повышения эффективности рекомендуется устанавливать последовательно с стабилитроном резистор, ограничивающий ток. Его сопротивление рассчитывается по формуле: R = (Vвх - Vстаб) / Iстаб, где Vвх – входное напряжение, Vстаб – напряжение стабилизации, Iстаб – рабочий ток стабилитрона. При входном напряжении 15 В и стабилизации на 12 В при 20 мА, сопротивление резистора составит 150 Ом.
Важно учитывать, что стабилитрон эффективно ограничивает только небольшие превышения напряжения. При значительных колебаниях или высоких токах предпочтительны более мощные схемы стабилизации, такие как стабилизаторы напряжения с регулируемой выходной характеристикой.
Замена опорного напряжения в схеме обратной связи
Опорное напряжение в цепи обратной связи определяет уровень стабилизации выходного напряжения. Замена этого элемента позволяет целенаправленно снизить выходное напряжение без вмешательства в силовую часть схемы.
- Использование стабилитрона с меньшим напряжением пробоя. Например, замена TL431 (2,5 В) на TLV431 (1,24 В) позволит снизить точку срабатывания обратной связи и, соответственно, выходное напряжение.
- Применение прецизионных опорных источников с фиксированным выходом, например, ADR5040 (0,5 В) или LM4040AIZ-1.2 (1,2 В), обеспечивает более низкий уровень регулирования с минимальным температурным дрейфом.
- Установка программируемого источника опорного напряжения (например, DAC) с микроконтрольной регулировкой. Это особенно полезно при необходимости динамического управления выходом.
Перед заменой необходимо убедиться, что новый уровень опорного напряжения находится в допустимых пределах для ШИМ-контроллера и не приведёт к нарушению режима стабилизации или запуску защиты по понижению напряжения.
Применение внешнего линейного стабилизатора после блока питания
Внешний линейный стабилизатор подключается после основного блока питания для точного снижения и стабилизации выходного напряжения. Это особенно эффективно при необходимости уменьшить напряжение на 1–3 В, когда импульсные методы снижения нецелесообразны из-за помех или нестабильности.
На практике часто используется стабилизатор типа L7805, LM317 или LT1085. Например, LM317 позволяет установить выходное напряжение от 1,25 до 37 В при токе до 1,5 А. Для настройки выходного напряжения применяются два резистора, соединённых по следующей формуле:
Vout = 1,25 × (1 + R2/R1) + Iadj × R2, где Iadj можно принять за 50–100 мкА.
Перед установкой стабилизатора важно учесть тепловыделение. Если входное напряжение составляет 12 В, а выходное требуется 5 В при токе 1 А, то рассеиваемая мощность составит:
P = (12 В – 5 В) × 1 А = 7 Вт. В этом случае необходим радиатор с термическим сопротивлением не выше 5 °C/Вт.
Для улучшения стабильности и снижения пульсаций рекомендуется размещать на входе и выходе конденсаторы: 0,33 мкФ на входе и 0,1 мкФ на выходе. Для LM317 также желательно использовать электролитические конденсаторы 10–100 мкФ на выходе для компенсации колебаний при переменной нагрузке.
Применение внешнего линейного стабилизатора целесообразно при наличии избыточного напряжения и потребности в низком уровне шумов, особенно в аудиоаппаратуре, аналоговых схемах и чувствительной измерительной электронике.

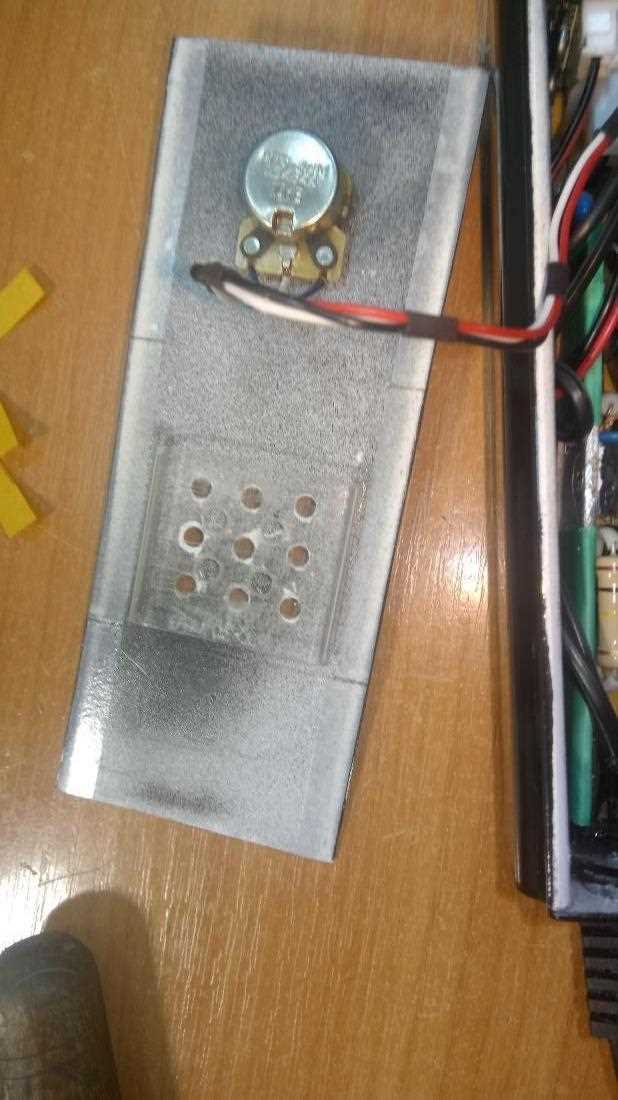

Настройка делителя напряжения в цепи обратной связи ШИМ-контроллера
Для изменения выходного напряжения импульсного источника питания необходимо скорректировать делитель напряжения, подключённый к цепи обратной связи ШИМ-контроллера. Делитель формируется двумя резисторами: верхним (R1), соединённым с выходом питания, и нижним (R2), подключённым к земле. Средняя точка делителя поступает на вход обратной связи контроллера (обычно обозначается FB).
ШИМ-контроллер стремится удерживать фиксированное напряжение на входе FB, например, 0.8 В для контроллеров типа TL431 или 1.25 В для LM2585. Если требуется снизить выходное напряжение, необходимо изменить соотношение сопротивлений R1 и R2 так, чтобы при новом уровне выходного напряжения на FB сохранялось опорное значение.
Пример: если контроллер ориентирован на 1.25 В на FB, а требуется выход 5 В, можно использовать делитель с R1 = 3 кОм и R2 = 1 кОм. Это обеспечит: 5 × (1 / (1 + 3)) = 1.25 В на FB. Чтобы снизить выход до 3.3 В, необходимо изменить R1, сохранив R2. При фиксированном R2 = 1 кОм, новое R1 рассчитывается как: R1 = (3.3 / 1.25 — 1) × 1 кОм ≈ 1.64 кОм.
Рекомендации: использовать резисторы с допуском не более 1%, обеспечивать устойчивость делителя к шумам с помощью керамического конденсатора 10–100 нФ параллельно нижнему резистору. Проверка под нагрузкой обязательна, так как погрешности в делителе напрямую влияют на стабильность выходного напряжения.
Снижение выходного напряжения путём изменения числа витков вторичной обмотки трансформатора
Выходное напряжение трансформатора прямо пропорционально числу витков во вторичной обмотке. Для уменьшения напряжения необходимо снизить количество витков, сохраняя при этом толщину провода, чтобы не ухудшить токовую нагрузку. Например, при снижении числа витков вторичной обмотки на 10% выходное напряжение упадёт примерно на 10%.
При уменьшении витков важно соблюдать баланс между напряжением и силой тока: уменьшение витков снижает напряжение, но увеличивает токовую нагрузку на обмотку, что требует использования провода с подходящим сечением. Если диаметр провода не меняется, повышается риск перегрева.
Рекомендуется проводить расчёт с учетом максимальной нагрузки, чтобы определить минимально возможное число витков без потерь стабильности работы. Для трансформаторов с регулируемым напряжением целесообразно использовать отводы на вторичной обмотке, позволяющие переключать количество витков и подстраивать выходное напряжение без полного перемотки.
При замене или перемотке обмотки важно учитывать магнитопровод и параметры сердечника, так как изменение числа витков влияет на магнитный поток и может вызвать насыщение сердечника при неправильных расчетах.
Вопрос-ответ:
Какие методы позволяют уменьшить выходное напряжение блока питания без изменения конструкции?
Одним из простых способов является добавление дополнительного резистора последовательно с нагрузкой. Это приведет к снижению напряжения на выходе за счет падения напряжения на резисторе. Также иногда используют стабилизаторы напряжения, которые могут быть внешними компонентами, подключаемыми к выходу. Такой подход позволяет регулировать напряжение без значительных изменений в схеме самого блока питания.
Как влияет использование шунтирующего стабилизатора на выходное напряжение блока питания?
Шунтирующий стабилизатор снижает напряжение, отводя часть тока через себя, поддерживая нужный уровень напряжения на выходе. Этот метод применим при относительно небольших токах нагрузки, так как часть энергии рассеивается в виде тепла. В результате выходное напряжение становится более стабильным и регулируемым, но с потерями энергии на сам стабилизатор.
Можно ли понизить напряжение блока питания с помощью трансформатора и как это повлияет на характеристики устройства?
Использование понижающего трансформатора — классический способ снижения напряжения. Он устанавливается на входе блока питания и преобразует сетевое напряжение в более низкое. Такой метод обеспечивает качественное снижение без значительных потерь энергии. Однако трансформатор занимает место, увеличивает вес и стоимость устройства. Кроме того, он влияет на габариты блока питания и требует учета при проектировании.
Какие недостатки могут возникнуть при использовании резистивного делителя для снижения выходного напряжения?
Резистивный делитель прост и дешев, но подходит только для случаев с малой нагрузкой и постоянным током. При изменении нагрузки выходное напряжение будет нестабильным, так как ток через резисторы и напряжение на выходе меняются. Кроме того, часть энергии расходуется в виде тепла, что снижает КПД и может привести к перегреву резисторов.
Как стабилизатор с обратной связью помогает контролировать выходное напряжение блока питания?
Стабилизатор с обратной связью постоянно сравнивает текущее выходное напряжение с эталонным значением и корректирует работу схемы, чтобы поддерживать заданный уровень напряжения. Это позволяет компенсировать изменения нагрузки или входного напряжения, обеспечивая стабильную работу подключенных устройств. Такой способ широко применяется в современных блоках питания благодаря высокой точности регулировки.
