Как понять что произошло короткое замыкание

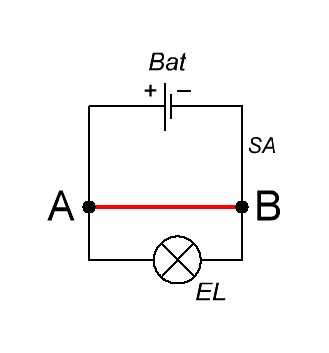

Короткое замыкание – это резкое снижение сопротивления в электрической цепи, при котором ток многократно превышает номинальный. Такая ситуация может возникнуть в результате повреждения изоляции, контакта проводников с разным потенциалом или выхода из строя компонентов оборудования. Игнорирование первых признаков способно привести к пожару, повреждению техники и поражению электрическим током.

Первый признак короткого замыкания – характерный резкий запах горелой изоляции или пластика. Он появляется в момент перегрева проводки или подключения и требует немедленного отключения источника питания. Часто запах сопровождается видимым задымлением или даже искрами из розетки, выключателя или распределительной коробки.

Второй важный сигнал – внезапное отключение автоматического выключателя или срабатывание предохранителя. Повторное включение автомата без устранения причины может привести к полному выходу из строя линии. Это особенно опасно в старых электросетях, не рассчитанных на современные нагрузки.

Также стоит обратить внимание на участки проводки, которые стали необычно горячими на ощупь, особенно в местах соединений и ответвлений. Повышенная температура – прямое следствие увеличенного тока, проходящего по цепи в условиях короткого замыкания. Длительное нагревание может разрушить изоляцию и усилить проблему.

Еще один признак – мигание света, скачки напряжения, нестабильная работа бытовых приборов при включении в одну и ту же линию. Это указывает на нестабильность цепи и возможный локальный пробой между фазой и нулём.

Как отличить короткое замыкание от перегрузки в сети

• Характер срабатывания автомата: при коротком замыкании автомат отключается мгновенно – в пределах долей секунды. При перегрузке отключение происходит с задержкой: от нескольких секунд до нескольких минут, в зависимости от уровня тока превышения.
• Температура проводки и розеток: при перегрузке чувствуется нагрев кабеля, вилок, розеток. При коротком замыкании нагрев отсутствует – срабатывание происходит до того, как элементы успеют нагреться.
• Наличие искрения и запаха: короткое замыкание сопровождается резким звуком (щелчок, хлопок), искрами, иногда характерным запахом плавящегося пластика. Перегрузка протекает тихо, визуально незаметна, запахи появляются только при длительном нагреве.
• Поведение при повторном включении автомата: если после перезапуска автомат моментально выбивает снова – вероятно, короткое замыкание. Если проходит некоторое время до срабатывания – перегрузка.
• Тип нагрузки: перегрузка возникает при подключении суммарной нагрузки, превышающей номинал автомата (например, одновременно включены обогреватель, утюг и чайник). Короткое замыкание чаще вызвано повреждённой изоляцией, замыканием в розетке, вилке или внутри прибора.

Для диагностики рекомендуется:

1. Отключить все электроприборы в группе.
2. Включить автомат – если он остаётся включённым, причина была в перегрузке.
3. Подключать приборы по одному. Повторное отключение при включении конкретного устройства укажет на источник замыкания.

Использование мультиметра или мегаомметра позволяет точно определить сопротивление между фазой и нулём/землёй – при коротком замыкании оно стремится к нулю. При перегрузке сопротивление остаётся в пределах нормы.

Визуальные признаки короткого замыкания в бытовой проводке

Один из первых признаков – обугленные или потемневшие розетки и выключатели. Почернение указывает на резкий перегрев контактов, вызванный высокими токами при замыкании. Такие следы часто сопровождаются характерным запахом плавящегося пластика.

Повреждённая изоляция проводов – ещё один чёткий индикатор. При КЗ изоляция может оплавиться, расплавиться или деформироваться, особенно в местах изгибов, соединений или стыков. Часто обнажённые жилы заметны в распределительных коробках или за розетками.

Следы копоти на стенах вокруг электрофурнитуры сигнализируют о выходе дуги за пределы корпуса. Это характерно для старых розеток с расшатавшимися контактами, где искрение приводит к оседанию углеродистых частиц.

Потёки или следы оплавления на корпусах удлинителей и вилок указывают на локальное КЗ, связанное с перегрузкой или плохим контактом. Эти артефакты часто остаются незамеченными до повторного осмотра после отключения питания.

Плавление или деформация пластиковых деталей электроустановок при видимом отсутствии внешнего воздействия – ещё один важный симптом. Особенно это касается розеток, размещённых в нишах или за мебелью, где перегрев остаётся незамеченным длительное время.

Если в щитке видны оплавленные автоматические выключатели или обгоревшие клеммы, это прямое указание на короткое замыкание внутри линии. В таких случаях необходимо полностью отключить питание и осмотреть всю проводку на участке.

Запах гари и дым: когда стоит срочно отключать питание

Появление характерного запаха гари – первый тревожный сигнал начинающегося короткого замыкания. Часто он сопровождается лёгким или густым дымом из розетки, щитка, электроприбора. Источник запаха – плавящийся изоляционный материал проводов, температура которого может достигать 200–300 °C при резком возрастании тока.

Если запах гари появляется внезапно и усиливается, немедленно отключите питание – как минимум автомат на соответствующую линию, а при невозможности точно определить – весь вводной автомат. Откладывание этого действия может привести к возгоранию проводки или возгоранию корпуса прибора.

Обнаружение дыма из электроустройства – прямая причина для его мгновенного обесточивания. Особенно опасен дым, выходящий из розеток, распределительных коробок и электрических щитов – это признаки разрушения контактов или перегрева жил. Не прикасайтесь к источнику дыма голыми руками, особенно если он продолжает работать. Действуйте через диэлектрические средства или отключите питание со щита.

После устранения опасности вызовите электрика. Повторное включение оборудования до выявления причины может спровоцировать возгорание или повреждение других участков сети.

Резкое отключение автоматов: что это может значить

Мгновенное срабатывание автоматического выключателя почти всегда указывает на возникновение тока короткого замыкания. В отличие от перегрузки, при которой отключение происходит с задержкой, при КЗ ток возрастает в десятки раз выше номинала, что провоцирует мгновенную реакцию защиты.

Основные причины резкого отключения:

1. Механическое повреждение проводки. Попадание самореза или гвоздя в кабель, ослабление контактов в распределительных коробках или розетках часто приводит к замыканию жил.

2. Влажность и токопроводящая среда. Попадание воды на открытые участки соединений вызывает пробой изоляции. Это особенно актуально для ванных комнат, подвалов и уличных розеток без защиты IP44 и выше.

3. Неисправность подключенного оборудования. Короткое замыкание может происходить внутри электроприбора: стиральной машины, чайника, обогревателя. Особенно подвержены риску устройства с тэнами и электродвигателями.

4. Нарушения при подключении. Замыкание может произойти при неправильной фазировке или подключении нуля и фазы к неподходящим клеммам, особенно при монтаже люстр, розеток или автоматов.

Что делать при резком отключении:

Сначала отключить все потребители, подключённые к проблемной линии. Затем включить автомат – если он сработает снова, причина, скорее всего, в стационарной проводке. При этом повторное включение без устранения причины может быть опасно – возрастает риск возгорания. Запрещается использовать перемычки или блокировку автоматов для восстановления питания.

Для локализации замыкания применяются мультиметры в режиме прозвонки, но только при снятом напряжении. При отсутствии опыта безопаснее вызвать квалифицированного электрика, особенно если автомат отключает ввод сразу после подачи питания.

Поведение электроприборов при коротком замыкании

Короткое замыкание вызывает резкое снижение сопротивления в цепи, из-за чего по проводам проходит ток, значительно превышающий номинальные значения. Электроприборы в такой ситуации реагируют по-разному, в зависимости от своей конструкции, типа защиты и положения в цепи.

Бытовые приборы без встроенной защиты, такие как настольные лампы или простые обогреватели, мгновенно выходят из строя. Перегорают предохранители, плавятся токопроводящие дорожки на платах, нередко повреждаются корпуса. Приборы с импульсными блоками питания (например, телевизоры или компьютеры) могут не включаться даже после устранения замыкания – выходят из строя силовые элементы и микросхемы.

Современная техника с защитой по току (электрочайники, стиральные машины) обычно отключается при превышении допустимого уровня. Однако при отсутствии УЗО или автоматического выключателя в щитке, защита прибора может не справиться, и произойдёт перегрев внутренних компонентов.

Холодильники и кондиционеры, содержащие компрессоры, особенно уязвимы: замыкание в обмотке двигателя приводит к его мгновенному отказу. Визуально это проявляется через резкий щелчок, отключение питания и отсутствие признаков работы.

Категорически не рекомендуется повторно включать прибор после обнаружения признаков короткого замыкания – характерный запах гари, искрение или внезапное отключение. Устранение последствий без диагностики приводит к повторному повреждению сети или возгоранию.

Изменение температуры розеток и выключателей как сигнал опасности

Повышение температуры розеток и выключателей более чем на 10–15 °C относительно окружающей среды указывает на перегрузку или повреждение электрической цепи. Это происходит из-за увеличенного сопротивления контактов, вызванного ослаблением креплений, окислением или износом компонентов.

Регулярное измерение температуры с помощью бесконтактного инфракрасного термометра позволяет выявить опасные участки на ранних стадиях. При нагреве выше 40–45 °C необходимо немедленно отключить нагрузку и проверить соединения.

Если розетка или выключатель греются при стандартной нагрузке менее 2 кВт, это свидетельствует о дефекте в проводке или элементах крепления. Особое внимание уделяется старым устройствам с медной проводкой и пластиковыми корпусами, где деформация и изоляция ухудшаются с годами.

Игнорирование повышенной температуры ведёт к риску возгорания. В таких случаях рекомендуется заменить повреждённый элемент и проверить качество контактов в распределительной коробке, так как причиной может быть плохой контакт именно там.

Для снижения риска короткого замыкания важно соблюдать требования по максимальной нагрузке и периодически контролировать состояние электропроводки. Повышенная температура – первый объективный индикатор необходимости технического обслуживания.

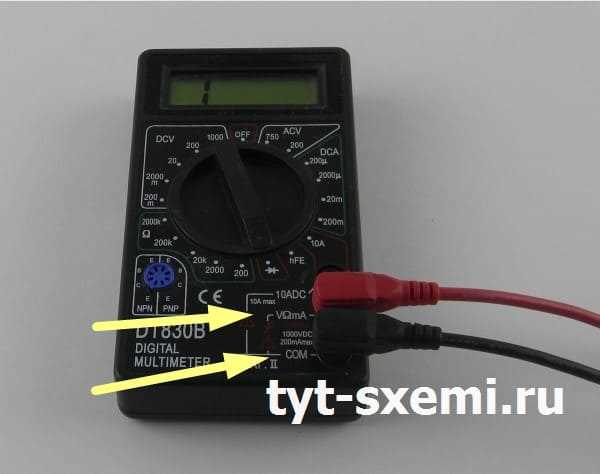

Как использовать мультиметр для диагностики короткого замыкания

Для обнаружения короткого замыкания мультиметр переводят в режим измерения сопротивления (Ом). При этом важно отключить питание цепи и извлечь все подключенные нагрузки, чтобы исключить ложные показания.

Затем щупы мультиметра подключают к концам участка цепи, где подозревается короткое замыкание. Если сопротивление стремится к нулю (обычно менее 1 Ом), это свидетельствует о замыкании.

Для точной локализации короткого замыкания измерения проводят поэтапно, перемещая один щуп вдоль проводки, а другой оставляя на общем проводе или корпусе. Резкое падение сопротивления укажет на конкретное место повреждения.

При наличии функции звуковой прозвонки мультиметр издаст сигнал при замыкании, что значительно ускоряет диагностику без постоянного контроля показаний на экране.

Использование мультиметра с высоким разрешением по сопротивлению (микроомы) увеличивает точность поиска коротких замыканий в сложных и тонких цепях.

Порядок действий при подозрении на короткое замыкание в доме

При обнаружении признаков короткого замыкания необходимо немедленно принять меры для предотвращения пожара и повреждений электрооборудования.

1. Отключите электропитание – найдите главный автоматический выключатель в электрощите и выключите его. Это гарантирует полное обесточивание квартиры или дома.
2. Не пользуйтесь водой для тушения возможного возгорания из-за электропроводки – используйте специализированный огнетушитель класса C или порошковый.
3. Осмотрите зону подозрения – без включения электропитания проверьте розетки, выключатели и электроприборы на наличие запаха горелого, оплавленных участков или искр.
4. Не включайте автомат повторно до устранения причины короткого замыкания – это может привести к повторному повреждению и возгоранию.
5. Вызовите квалифицированного электрика для проведения диагностики и ремонта. Самостоятельные действия без знаний и инструментов опасны и могут усугубить ситуацию.
6. При возгорании или появлении дыма – эвакуируйте всех жильцов, вызовите пожарную службу по номеру 101 или 112, сообщите о характере возгорания.
7. Проверьте исправность УЗО и автоматов после ремонта – убедитесь, что защитные устройства функционируют корректно, чтобы избежать повторного короткого замыкания.

Соблюдение этих шагов позволит минимизировать риски и быстро восстановить безопасное электроснабжение дома.

Вопрос-ответ:

Какие первые признаки указывают на наличие короткого замыкания в электросети?

Кратковременное мерцание света, запах гари, появление искр или неожиданные срабатывания автоматических выключателей могут говорить о коротком замыкании. Также возможно ощущение покалывания при прикосновении к выключателям или розеткам. Эти признаки требуют немедленного внимания, так как короткое замыкание представляет опасность для электропроводки и может привести к возгоранию.

Почему важно быстро распознать короткое замыкание и какие могут быть последствия при его игнорировании?

Если не обнаружить и не устранить короткое замыкание вовремя, это может привести к повреждению бытовой техники, возгоранию электропроводки и пожару. Электрический ток в месте замыкания резко увеличивается, что вызывает нагрев проводов и контактов. Такой перегрев может привести к расплавлению изоляции и серьезным авариям. Поэтому при первых подозрениях необходимо отключить питание и вызвать специалиста.

Какие методы или приборы помогут определить место короткого замыкания в домашней электросети?

Для поиска точки замыкания часто используют тестеры напряжения, мультиметры и специальные приборы — мегомметры. Они помогают измерить сопротивление проводов и выявить участок с обрывом или замыканием. В некоторых случаях применяется тепловизор, позволяющий заметить перегрев в скрытых местах проводки. Важно помнить, что работа с такими приборами требует знаний и навыков, поэтому лучше доверить диагностику квалифицированному электрику.

Какие меры можно предпринять самостоятельно для предотвращения короткого замыкания в доме?

Регулярное визуальное обследование электропроводки и исправность розеток и выключателей поможет избежать проблем. Следует избегать перегрузки электросети, не использовать поврежденные провода и вилки, а также не допускать попадания влаги в электрические приборы. Важно устанавливать защитные устройства — автоматы и УЗО, которые автоматически отключают питание при аварийной ситуации. Если заметили подозрительные признаки, лучше сразу обратиться к специалисту.
