Установка автомата на электросчетчик требует точного соблюдения технических норм и последовательности действий. Ошибки при монтаже могут привести к некорректной работе защиты, что создаст риски для электрооборудования и безопасности жильцов.
Для быстрого и надежного подключения необходимо выбрать автоматический выключатель с характеристиками, соответствующими номинальному току нагрузки и типу электросети. Следует учитывать параметры, указанные на электросчетчике, а также стандарты ПУЭ и ГОСТ.
Процесс монтажа начинается с отключения питания и проверки отсутствия напряжения на контактах. Далее фиксируется автомат на DIN-рейку, обеспечивается надежное соединение проводов с клеммами с помощью подходящего инструмента. Контактные соединения необходимо затягивать с усилием, рекомендованным производителем, чтобы избежать перегрева и искрения.
Правильная последовательность операций и использование подходящих материалов гарантируют не только безопасность, но и долговечность электроустановки.

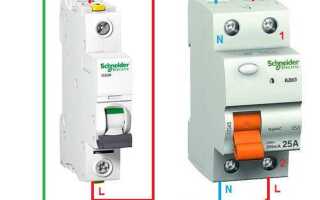

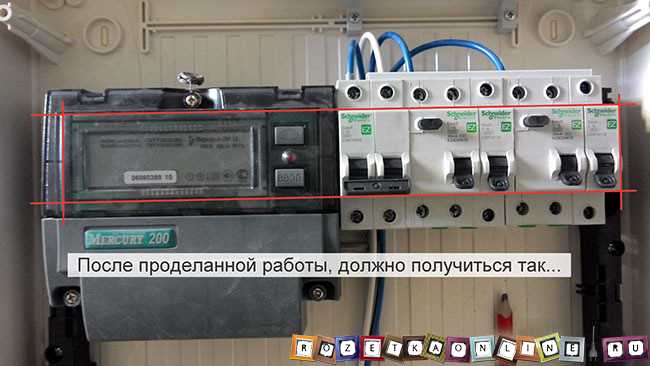

Выбор подходящего автомата по мощности и типу
Для надежной защиты электросчетчика и подключенной линии автоматический выключатель подбирают, исходя из максимальной нагрузки и характеристик сети. Мощность автомата должна соответствовать суммарной нагрузке потребителей, подключенных после счетчика, с учетом запаса 10–15% для исключения ложных срабатываний.
Расчет номинального тока автомата производится по формуле: I = P / (U × √3) для трехфазной сети и I = P / U для однофазной, где P – максимальная мощность в ваттах, U – напряжение сети (230 В для однофазной, 400 В для трехфазной). Например, при нагрузке 6 кВт в однофазной сети номинал автомата будет не ниже 32 А.
Выбор типа автомата зависит от характера нагрузки. Для бытовых цепей с обычными нагрузками используют автоматы с характеристикой С, которые выдерживают кратковременные пусковые токи электродвигателей и ламп накаливания. Для мощных электродвигателей, сварочного оборудования или конденсаторных установок подходят автоматы с характеристикой D.
Необходимо учитывать и условия эксплуатации: для помещений с повышенной влажностью выбирают автоматы с защитой от коррозии и классом защиты IP не ниже IP44. При монтаже на улице обязательны автоматы с герметичным корпусом.
Качество автоматов важно – предпочтение отдают изделиям от проверенных производителей с сертификатами соответствия, что гарантирует точность срабатывания и долговечность. Подбирайте автоматы с номинальным напряжением не ниже рабочего напряжения сети и с запасом по току не менее 20% от расчетного значения для повышения надежности.
Подготовка инструментов и материалов для установки
Для быстрой и надежной установки автомата на электросчетчик необходим четкий набор инструментов и компонентов, соответствующих стандартам электромонтажа.
- Автоматический выключатель подходящего номинала (ток утечки и номинальный ток по расчету нагрузки)
- Отвертки с изолированными ручками: крестовая №2 и плоская 5-6 мм для подключения клемм
- Инструмент для зачистки проводов – стриппер с настройкой на сечение кабеля (обычно 1,5–4 мм²)
- Тестер напряжения или мультиметр для проверки отсутствия напряжения перед работой
- Ключ или гаечный ключ на 7 или 8 мм для фиксации клеммных болтов автомата
- Пассатижи и бокорезы для корректной подготовки проводов и удаления изоляции
- Изолента ПВХ высокого качества для дополнительной изоляции при необходимости
- Маркировочные наклейки или маркер для обозначения цепей и автоматов после установки
Дополнительно подготовьте комплект крепежа, если автомат требует монтажа в шкафу или на DIN-рейке, включая саморезы и клипсы. Все инструменты должны иметь сертификаты по электробезопасности и соответствовать классу защиты не ниже 1000 В.
Проверьте наличие инструкции по монтажу конкретной модели автомата, чтобы учитывать особенности подключения и соблюсти гарантии производителя.
Правильное отключение электросети перед монтажом
Перед установкой автомата на электросчетчик обязательна полная деактивация питания, чтобы исключить риск поражения током и повреждения оборудования.
- Выключите главный автоматический выключатель в распределительном щите или отсоедините вводной кабель. Для многоквартирных домов часто это общий вводной автомат в подъезде или на лестничной площадке.
- Проверьте отсутствие напряжения на клеммах счетчика и вводных проводах с помощью мультиметра или индикаторной отвертки. Измерения должны показывать 0 В на всех фазах и нуле.
- Для дополнительной безопасности отключите питание на уровне электросчетчика, если есть отдельный рубильник или предохранитель перед ним.
- Используйте средства индивидуальной защиты – диэлектрические перчатки и изолирующие коврики, даже если питание отключено, во избежание случайного контакта с проводами под напряжением.
- После отключения и проверки зафиксируйте положение выключателей в положении «ВЫКЛ» или снимите пломбы, если необходимо, соблюдая правила учета электроэнергии.
- Сообщите всем жильцам или ответственным лицам о проведении работ и отключении питания, чтобы избежать случайного включения.
Соблюдение этих действий гарантирует безопасность монтажа и предотвращает повреждение электросчетчика и автомата.
Методы крепления автомата к щитку и электросчетчику
Автоматический выключатель крепится в распределительном щитке на DIN-рейку. Рельса стандартного профиля 35 мм обеспечивает надежную фиксацию и быструю замену. Для монтажа необходимо правильно защелкнуть защелку автомата на рейку с отчетливым щелчком. При этом следует контролировать отсутствие люфта и плотное прилегание корпуса.
Если щиток не оснащён DIN-рейкой, используют специальные монтажные адаптеры с винтовым креплением. Они фиксируются к панели щитка и позволяют установить автомат стандартным способом. Винты затягивают с усилием, исключающим смещение при вибрациях, но без перетягивания для предотвращения деформации корпуса.
Крепление автомата непосредственно к корпусу электросчетчика недопустимо из-за риска повреждения и нарушения целостности устройства. Электросчетчик монтируется отдельно с использованием заводских креплений или шурупов на предусмотренных местах панели.
При групповой установке нескольких автоматов важно оставлять минимальный зазор в 3-5 мм для обеспечения нормального воздухообмена и исключения перегрева. При монтаже следует использовать рекомендованные производителем крепёжные элементы и проверять целостность фиксации после установки.

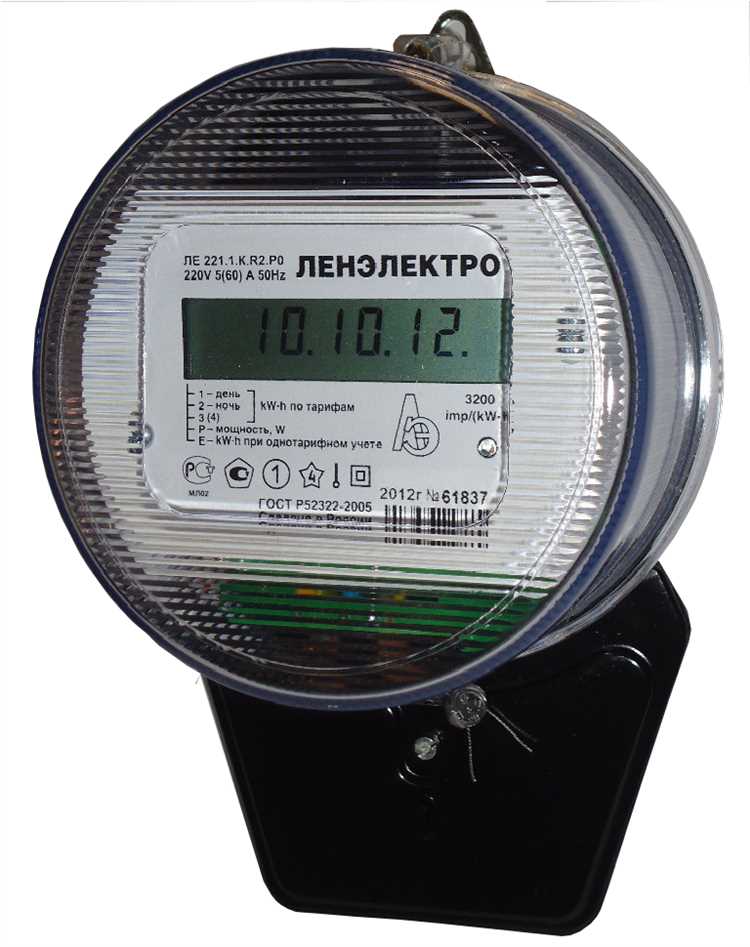

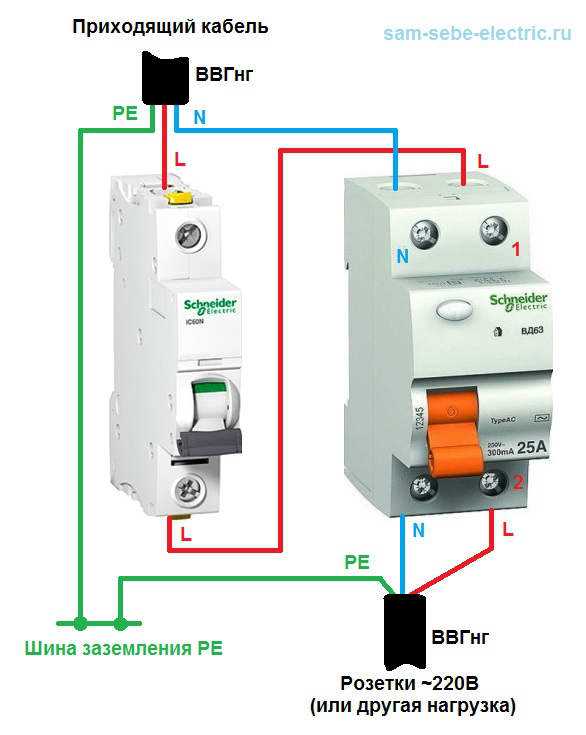

Подключение входных и выходных проводов к автомату
Для надежного подключения проводов к автоматическому выключателю необходимо сначала отключить питание на вводе. Используйте отвертку с индикатором напряжения, чтобы убедиться в отсутствии тока.
Входные провода подключаются к верхним клеммам автомата. Перед закреплением снимите изоляцию на длину 8–10 мм, избегая повреждения жилы. Жилы многопроволочных проводов рекомендуется опрессовывать наконечниками, чтобы обеспечить плотный контакт и предотвратить окисление.
Затягивайте винты крепления с усилием 2–2,5 Н·м, используя динамометрическую отвертку. Слишком слабое затягивание вызывает нагрев, чрезмерное – повреждение клеммы и жилы.
Для выходных проводов применяется аналогичная процедура, но подключение производится к нижним клеммам автомата. При подключении соблюдайте маркировку фаз и нуля, чтобы избежать ошибок в электросхеме.
После подключения проверьте надежность крепления, осторожно потянув за провод. Отсутствие люфта гарантирует устойчивость контакта в условиях вибрации и нагрузок.

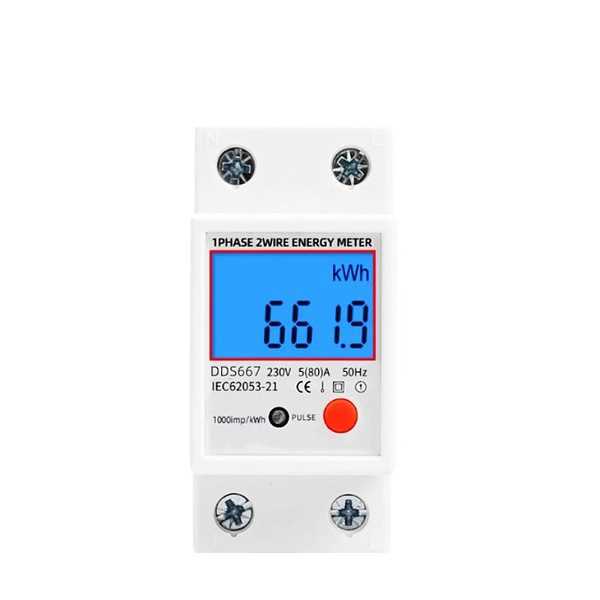

Проверка правильности полярности и надежности контактов
Перед установкой автомата на электросчетчик необходимо убедиться в правильном подключении фазного и нулевого проводников. Фазный провод должен подсоединяться к клемме автомата, обозначенной буквой «L», а нулевой – к клемме «N». Для проверки полярности используйте индикаторную отвертку или мультиметр в режиме измерения напряжения между клеммами: на фазной клемме должно показываться напряжение 220 В относительно нуля.
Контакты автомата и счетчика должны быть полностью очищены от окислов и загрязнений. Рекомендуется использовать мелкую наждачную бумагу или контактный очиститель. Визуально проверьте отсутствие коррозии и механических повреждений на клеммах и контактных площадках.
Затягивайте клеммные винты с усилием, рекомендованным производителем – обычно 1,2-1,5 Н·м. Недостаточное усилие приведет к нагреву и искрению, избыточное – к деформации контактных элементов. После затяжки проведите тест на надежность контакта, слегка покачивая провод, чтобы исключить люфт.
При повторном подключении после проверки полярности и фиксации контактов убедитесь, что изоляция проводов не повреждена и не зажата под клеммами. Контакты должны быть надежно закреплены, чтобы исключить случайное ослабление при эксплуатации.
Наличие сопротивления в контактах не должно превышать 50 мОм. Для точной проверки используйте микроомметр или специализированный тестер. Повышенное сопротивление укажет на необходимость дополнительной зачистки или замены контактных элементов.

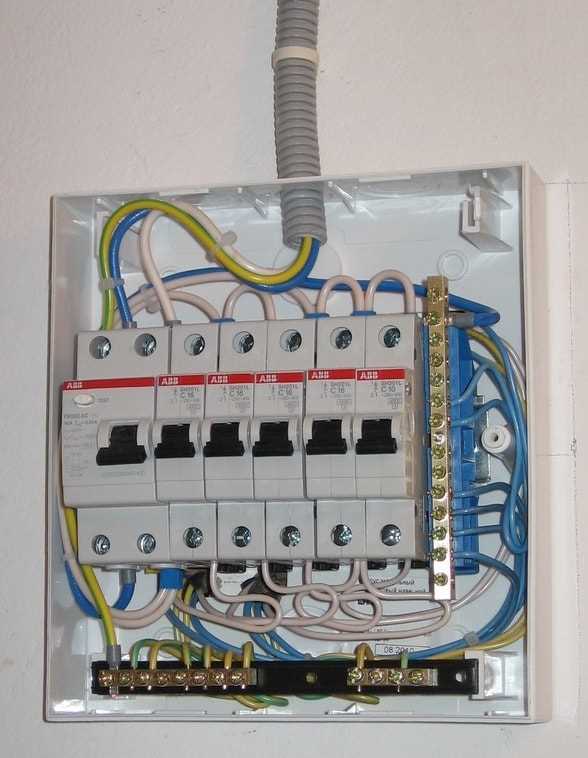

Тестирование работы автомата после установки
После установки автомата первым делом убедитесь, что он находится в положении «выключено». Проверьте затяжку всех контактов: слабое соединение может привести к нагреву и аварии. Затягивайте отверткой с моментом 2–2,5 Н·м, если производитель не указал иное.
Подайте напряжение на входные клеммы автомата, не включая его. Используя мультиметр, измерьте напряжение: между фазой и нулем должно быть 220–230 В. При отсутствии – проверьте подключение к сети и целостность проводов.
Включите автомат. На выходных клеммах должно появиться напряжение. Если его нет – проверьте целостность самого автомата и правильность его установки. Подключите нагрузку мощностью не менее 1 кВт, например, электрочайник или обогреватель. Автомат должен выдержать включение без срабатывания.
Проверьте функцию отключения: замкните фазу и ноль через тестовую нагрузку и вручную создайте короткое замыкание (используется лабораторный автотрансформатор с защитной схемой). Исправный автомат моментально отключится. Повторно включите его: если включение не происходит – автомат неисправен.
Проведите термоконтроль: после 10–15 минут работы под нагрузкой проверьте температуру корпуса автомата. Повышение температуры более 40°C по отношению к окружающей среде указывает на проблему с контактами или превышение номинального тока.
Финальный этап – визуальный осмотр: отсутствие искрения, запаха гари и стабильная работа нагрузки подтверждают правильную установку.
Меры безопасности при эксплуатации установленного автомата
После установки автомата перед электросчётчиком необходимо обеспечить стабильные условия его эксплуатации. Категорически запрещается касаться контактов автомата при включённой подаче напряжения – напряжение на входных клеммах сохраняется даже при срабатывании устройства.
Рекомендуется проводить визуальный осмотр автомата не реже одного раза в месяц. Особое внимание уделяйте признакам оплавления корпуса, запаху гари, нестандартному положению рычага – это может свидетельствовать о перегреве или внутреннем повреждении.
Проверяйте затяжку контактных винтов не реже одного раза в полгода. Ослабленные соединения вызывают локальный перегрев, что резко снижает срок службы автомата и создаёт риск возгорания.
Не подключайте к линии, защищённой автоматом, устройства с суммарной мощностью, превышающей номинальную нагрузку. Например, для автомата на 25 А допустимая мощность – около 5,5 кВт при 220 В.
Запрещается самостоятельно менять автомат на аналог с другим номиналом без перерасчёта сечения проводов и общей нагрузки. Неправильно подобранный автомат не обеспечит защиту при коротком замыкании или перегрузке.
Во время грозы или работ в распределительном щите обязательно отключайте автомат с помощью рычага. Не допускается эксплуатация автомата с механическими повреждениями корпуса или нарушенной герметичностью – возможен пробой изоляции.
Если автомат регулярно отключается без видимой причины – это повод проверить состояние сети, возможно наличие утечки или перегрузки. Не следует игнорировать такие срабатывания – они указывают на неисправность.
Вопрос-ответ:
Можно ли самостоятельно установить автоматический выключатель перед электросчётчиком, или нужно обязательно вызывать специалиста?
Установку автоматического выключателя перед электросчётчиком лучше доверить квалифицированному электрику, особенно если вы не имеете опыта работы с электричеством. Это связано с рисками поражения током и возможными нарушениями требований электробезопасности. Однако при наличии соответствующих знаний и соблюдении всех норм, установка возможна и своими силами. Важно отключить вводное питание, правильно подобрать автомат по току и номиналу, а также обеспечить плотный контакт проводов. После монтажа рекомендуется пригласить специалиста для проверки подключения.
