Как поставить краны на батареи отопления

Монтаж запорной арматуры на радиаторы отопления – это не просто дополнительная опция, а ключевой элемент системы, обеспечивающий точную регулировку температуры и возможность обслуживания без остановки всего отопительного контура. Правильный выбор и установка кранов напрямую влияют на эффективность теплообмена и долговечность оборудования.

Для стандартных алюминиевых и биметаллических радиаторов чаще всего применяются шаровые и термостатические краны. Шаровые используются в качестве запорных элементов и устанавливаются на подающей и обратной линиях. Термостатические – позволяют задавать желаемую температуру в помещении, реагируя на изменение тепла воздуха и автоматически регулируя поток теплоносителя.

Наиболее надёжное соединение – через американку с резьбой ½ или ¾ дюйма. Оно обеспечивает лёгкий демонтаж радиатора при необходимости замены или обслуживания. Важно применять фторопластовую ленту (ФУМ) или сантехническую пасту с паклей для герметизации резьбовых соединений, избегая чрезмерной затяжки, которая может повредить корпус крана или радиатора.

Расположение кранов должно учитывать направление движения теплоносителя. Запорный элемент на подаче монтируется перед радиатором, термостат – строго горизонтально, чтобы не было влияния тепловых потоков от трубы. Обратный кран устанавливается на выходе – он нужен для балансировки системы или полного перекрытия при демонтаже секции.

Перед установкой необходимо промыть систему отопления: наличие окалины, ржавчины и примесей может привести к заклиниванию механизма. После монтажа – обязательно провести опрессовку при давлении, превышающем рабочее на 25-30 %, чтобы проверить герметичность соединений.

Выбор типа кранов: шаровые, регулировочные, термостатические

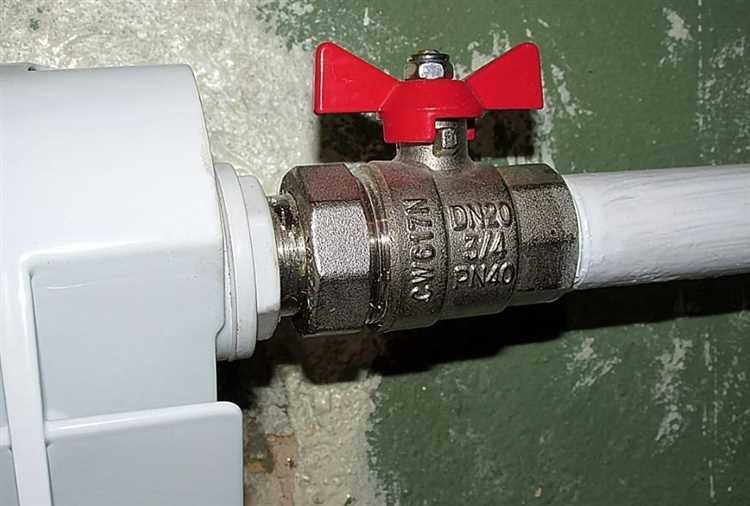

Шаровые краны устанавливаются для полного отключения радиатора. Они работают в двух положениях – «открыто» и «закрыто». Конструкция проста: шар с отверстием поворачивается внутри корпуса. Такие краны долговечны, не требуют обслуживания, выдерживают высокое давление до 40 бар и температуру до 150 °C. Устанавливаются на подающей и обратной магистралях в системах, где регулировка температуры не требуется.

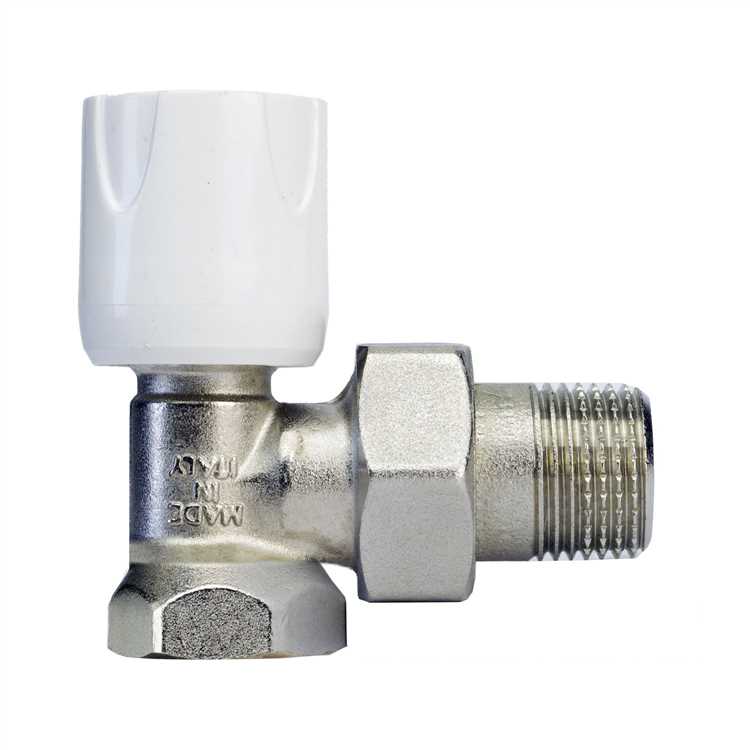

Регулировочные краны позволяют вручную изменять объём проходящего теплоносителя. Подходят для систем с несколькими радиаторами, где важно балансировать поток тепла. Имеют шток с резьбой, поворот которого открывает или ограничивает проход. Это позволяет точно подстроить температуру в помещении без резких перепадов. Рабочие параметры – давление до 16 бар, температура до 120 °C.

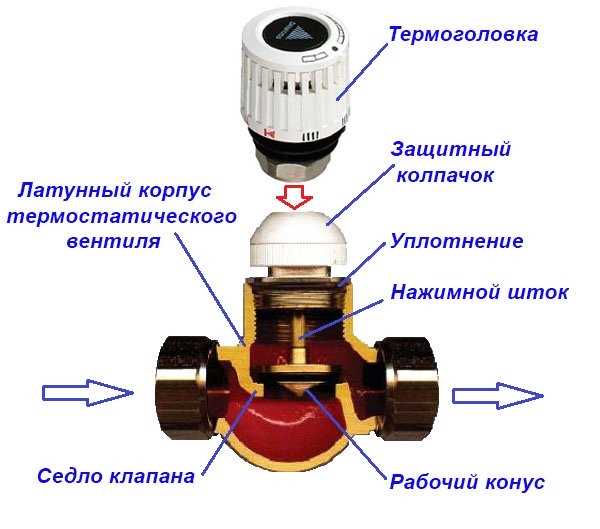

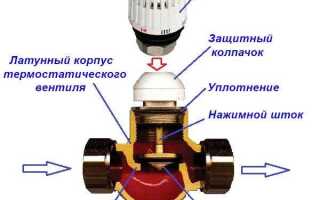

Термостатические краны оснащаются термоголовкой с жидкостным или газовым наполнителем, реагирующим на температуру воздуха. Пользователь задаёт желаемое значение, и клапан автоматически регулирует подачу теплоносителя. Эффективны в домах с хорошей теплоизоляцией и индивидуальной системой отопления. Поддерживают температуру с точностью до ±1 °C. Для стабильной работы требуется байпас или термостатический вентиль на обратке.

Определение места установки крана на подающей и обратной трубах

Кран на подающей трубе устанавливается непосредственно перед входом теплоносителя в радиатор. Оптимальное расстояние от ввода до крана – не более 10–15 см. Это упрощает доступ для регулировки и обслуживания, а также минимизирует теплопотери.

На обратной трубе кран монтируется перед выходом теплоносителя из радиатора. Его установка на этом участке позволяет отключить радиатор без остановки системы отопления, например, при ремонте или замене прибора. Расстояние от выхода радиатора до крана также должно составлять не более 10–15 см.

Важно: при горизонтальной разводке труб подающий кран устанавливается сверху, обратный – снизу. При нижнем подключении оба крана располагаются на нижней линии, но на разных патрубках.

Краны должны быть расположены так, чтобы исключить перекрестный поток и обеспечить корректную циркуляцию теплоносителя внутри радиатора.

При установке необходимо учитывать направление потока, указанное на корпусе запорной арматуры. Нарушение направления снижает эффективность работы системы и ускоряет износ крана.

Совместимость кранов с материалом труб и радиаторов

При выборе кранов для радиаторов необходимо учитывать материал как самих труб, так и радиаторов. Несоответствие может привести к коррозии, утечкам или повреждению соединений.

С медными трубами следует использовать только латунные или бронзовые краны. Стальные или алюминиевые компоненты вступают в гальваническую реакцию с медью, что ускоряет коррозию. Уплотнение должно быть из термостойкого материала – фторопласта или паронита.

С металлопластиковыми трубами совместимы краны с накидной гайкой и разъёмным соединением типа «евроконус». При этом обязательно использовать латунные фитинги с пресс-соединением или обжимным кольцом. Нельзя применять дешёвые силуминовые изделия – они хрупки и быстро разрушаются.

Для полипропиленовых труб подбираются краны с комбинированной конструкцией: с одной стороны – металлическая резьба, с другой – участок под пайку. Важно, чтобы материал крана выдерживал температуру до 95 °C и не деформировался при термическом расширении трубы.

Если радиаторы чугунные, оптимальны стальные или латунные краны с резьбовым соединением. При этом уплотнение выполняется сантехническим льном с пастой или фум-лентой с высокой плотностью.

С алюминиевыми и биметаллическими радиаторами допускается использование латунных или никелированных кранов. Контакт с оцинкованной сталью нежелателен – это вызывает электрохимическую коррозию. Для предотвращения протечек необходима установка прокладок из EPDM или силикона.

Необходимые инструменты и расходные материалы для монтажа

Для установки кранов на радиаторы отопления требуется подготовленный набор инструментов и строго определённые расходные материалы. Использование неподходящих комплектующих снижает герметичность соединений и увеличивает риск протечек.

Инструменты:

• Разводной ключ – для затяжки резьбовых соединений с различным диаметром.
• Газовый ключ №1 или №2 – при работе с металлическими трубами.
• Набор шестигранников – для кранов с внутренними стопорными винтами.
• Труборез – для точной обрезки металлических или полипропиленовых труб.
• Фум-лента или пакля с пастой – для герметизации резьбовых соединений.
• Ножницы для пластиковых труб – если используется полипропилен или металлопластик.
• Паяльник для пластиковых труб – при соединении элементов пайкой.
• Шлифовальная бумага – для зачистки металлических труб перед монтажом.

Расходные материалы:

• Запорные краны (шаровые, термостатические или комбинированные) с соответствующим диаметром подключения.
• Муфты переходные – при несовпадении диаметров труб и кранов.
• Уплотнительные прокладки – если используются разъёмные соединения типа «американка».
• Металлопластиковые, полипропиленовые или стальные трубы – в зависимости от типа системы отопления.
• Крепёжные элементы – хомуты, держатели, анкера для фиксации труб и радиаторов.
• Угольники и тройники – при необходимости отклонения направления трубопровода.

Пошаговая инструкция по установке крана на радиатор

Шаг 1: Перекройте систему отопления

Полностью перекройте подачу теплоносителя. При необходимости – слейте воду из системы через сливной кран или нижнюю точку в системе. Без этого возможна утечка воды под давлением при демонтаже.

Шаг 2: Подготовьте инструменты и материалы

Понадобятся: регулируемый или разводной ключ, фум-лента или анаэробный герметик, новый кран (шаровый или терморегулирующий), ветошь для удаления остатков влаги. Убедитесь в соответствии резьбы крана и радиатора (чаще всего ½ или ¾ дюйма).

Шаг 3: Демонтаж старого соединения

Аккуратно открутите старый кран или заглушку. При закисании используйте проникающую смазку. Очистите резьбовое соединение от накипи, ржавчины и остатков герметика.

Шаг 4: Нанесите герметик

Если используется фум-лента, наматывайте строго по ходу резьбы, 6–10 витков с равномерным натяжением. При использовании анаэробного герметика нанесите тонкий слой по окружности резьбы и дайте немного подсохнуть.

Шаг 5: Установка крана

Вкрутите кран вручную до упора, затем затяните ключом, избегая перекоса. Не допускайте избыточного усилия – это может повредить резьбу или корпус крана.

Шаг 6: Подключение к системе

Соедините кран с подающей трубой. Убедитесь, что уплотнение надёжное, при необходимости используйте дополнительную фум-ленту или паронитовую прокладку. Следите за совпадением осей соединений.

Шаг 7: Проверка герметичности

Откройте подачу теплоносителя. Постепенно поднимайте давление и проверьте все соединения на наличие протечек. При необходимости подтяните соединения. При отсутствии течи – установка завершена.

Уплотнение резьбовых соединений: лента ФУМ, пакля, герметик

Лента ФУМ – оптимальный выбор для металлопластиковых и пластиковых труб. Её наматывают по часовой стрелке, начиная с первого витка резьбы, накладывая 5-7 слоёв. Лента обеспечивает высокую герметичность при давлениях до 10 бар и температурах до 120 °C. Для медных и стальных радиаторов ФУМ подходит благодаря химической устойчивости и отсутствию усадки.

Пакля применяется преимущественно с герметиком на основе силикона или масляных составов. Натуральная льняная или джутовая нить укладывается плотно, но без излишнего натяга, чтобы избежать деформации резьбы. Рекомендуется смазывать паклю жидким герметиком для повышения уплотняющих свойств и предотвращения коррозии. Использовать паклю целесообразно при работе с чугунными и стальными радиаторами.

Герметики делятся на анаэробные, силиконовые и полиуретановые. Анаэробные составы затвердевают в отсутствие воздуха, обеспечивая прочное и долговечное соединение. Силиконовые герметики гибки и устойчивы к вибрациям, подходят для систем с температурой до 150 °C. Полиуретановые герметики обладают высокой адгезией и стойкостью к химическим воздействиям. Наносить герметик рекомендуется тонким слоем на предварительно очищенную резьбу, избегая избыточного количества, чтобы предотвратить попадание внутрь системы.

Для максимальной надежности уплотнения сочетание пакли с герметиком или ленты ФУМ с анаэробным герметиком позволяет компенсировать возможные неровности резьбы и обеспечить долговременную защиту от протечек.

Проверка герметичности соединений после установки

Для контроля герметичности кранов на радиаторах отопления после монтажа необходимо выполнить последовательность проверочных операций, исключающих возможные утечки и обеспечивающих надежность системы.

1. Откройте подачу теплоносителя и доведите давление в системе до рабочего уровня, обычно это 1,5–2,0 бар.
2. Визуально осмотрите места соединений с помощью фонарика, уделяя внимание уплотнительным элементам (резиновые прокладки, фум-ленты, пакли).
3. Для выявления мелких протечек используйте мыльный раствор – нанесите его кистью или распылителем на места стыков и внимательно следите за появлением пузырьков.
4. При отсутствии внешних признаков утечки проведите манометрическую проверку, зафиксировав давление в системе на 10–15 минут. Падение давления свидетельствует о наличии негерметичности.
5. Если обнаружена протечка, отключите теплоноситель, дайте системе остыть и приступайте к повторному уплотнению соединения с заменой уплотнителей или дополнительным использованием фум-ленты.

Регулярный контроль герметичности в первые сутки после установки предотвращает накопление дефектов и исключает риск повреждения отделки и оборудования.

Обслуживание и замена кранов без слива системы

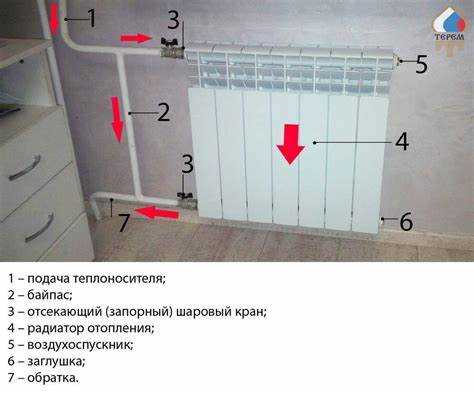

Для замены или обслуживания кранов на радиаторах отопления без слива всей системы необходимо изолировать участок с краном. Это позволит избежать полной остановки отопления и потери теплоносителя.

1. Подготовка к работе: Убедитесь в наличии запорных клапанов на подводящих трубах радиатора. Если их нет, установите байпас с запорной арматурой для обхода крана.
2. Изоляция участка: Закройте запорные клапаны до и после крана. При наличии байпаса откройте его для перенаправления потока теплоносителя.
3. Сброс давления: Аккуратно откройте воздухоотводчик или сливной вентиль радиатора, чтобы снизить давление и удалить оставшуюся воду в контуре крана.
4. Демонтаж крана: Используйте ключи соответствующего размера для откручивания крана. Работу выполняйте при минимальном остаточном давлении, чтобы избежать подтеков.
5. Установка нового крана: Проверьте резьбу и уплотнительные материалы (фум-лента, пакля) перед монтажом. Плотно затяните, не применяя чрезмерных усилий.
6. Восстановление циркуляции: Закройте воздухоотводчик, откройте запорные клапаны и перекройте байпас, если он был использован. Проверьте систему на герметичность и отсутствие протечек.

• Температура теплоносителя при обслуживании не должна превышать 60°C, чтобы избежать ожогов и повреждений уплотнений.
• Регулярно проверяйте состояние уплотнений и крана не реже одного раза в год, особенно перед отопительным сезоном.
• При отсутствии запорной арматуры на радиаторе замену лучше проводить в межсезонье с минимальной нагрузкой на систему.

Следование этим рекомендациям позволит производить замену и обслуживание кранов без снижения давления во всей системе и без необходимости слива теплоносителя, сохраняя комфорт и безопасность эксплуатации.

Вопрос-ответ:

Как правильно выбрать кран для установки на радиатор отопления?

Выбор крана зависит от типа системы отопления и диаметра труб. Обычно используются шаровые или вентильные краны с резьбовым соединением. Важно учитывать материал изделия: латунь или бронза наиболее долговечны и устойчивы к коррозии. Диаметр крана должен совпадать с трубой, чтобы обеспечить герметичность и нормальный поток теплоносителя.

Какие инструменты и материалы понадобятся для установки крана на радиатор?

Для монтажа потребуются разводной ключ или гаечные ключи подходящего размера, уплотнительная лента (например, ФУМ), а также само изделие – кран. Иногда может понадобиться уплотнительный герметик для дополнительной защиты соединений. Перед началом работ рекомендуется перекрыть подачу теплоносителя и слить воду из системы, чтобы избежать подтеканий.

Можно ли установить кран на радиатор самостоятельно, или лучше вызвать специалиста?

Если есть базовые навыки работы с сантехническими соединениями, установка не представляет сложности. Следует аккуратно открутить старое соединение, очистить резьбу и нанести уплотнительную ленту перед монтажом нового крана. Однако в случае сложных систем или если вы сомневаетесь в правильности действий, разумно обратиться к опытному мастеру, чтобы избежать протечек и повреждений оборудования.

Как часто нужно проверять и обслуживать установленные краны на радиаторах?

Регулярный осмотр раз в год позволит убедиться, что кран функционирует без сбоев, не протекает и не заедает. При необходимости можно очистить его или подтянуть соединения. Если система долго не эксплуатировалась, рекомендуется проверить уплотнительные элементы и заменить их при признаках износа. Такой подход поможет продлить срок службы оборудования и избежать аварийных ситуаций.
