Как поставить вилку на греющий кабель

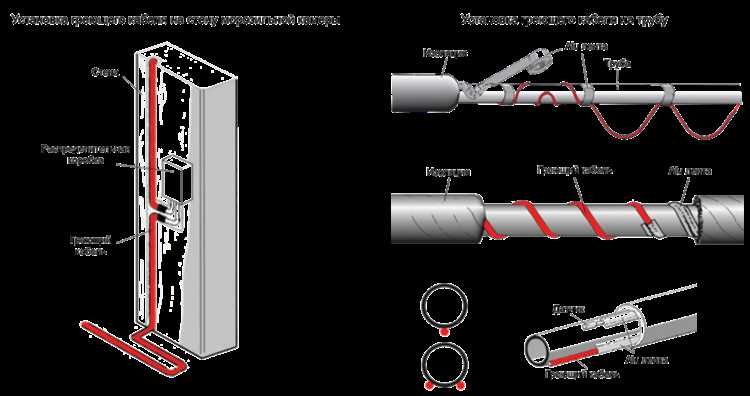

Греющий кабель используется для защиты трубопроводов, кровли и водостоков от замерзания. Однако при покупке метражом он часто поставляется без вилки. Для подключения к электросети необходимо правильно установить штепсель, учитывая тип кабеля – резистивный или саморегулирующийся.

Перед началом работы следует убедиться, что греющий кабель совместим с напряжением 220 В и имеет защитную оплетку или экран. Важно использовать качественную влагозащищённую вилку с заземляющим контактом. Минимальный класс защиты – IP44. От кабеля отсчитывается не менее 5–7 см для зачистки внешней оболочки, не повреждая внутренние жилы.

Для саморегулирующегося кабеля необходимо аккуратно удалить внешнюю изоляцию, разделить токопроводящие жилы и подключить их к контактам вилки. Экранирующую оплётку важно соединить с заземляющим контактом. В случае использования термоусадочных трубок – предварительно наденьте их на кабель и обожмите после соединения. Для надёжности изоляции допустимо использовать герметик, устойчивый к перепадам температур.

После монтажа соединение должно быть герметичным и механически прочным. Перед подключением к сети кабель следует проверить мультиметром: сопротивление между жилами и отсутствие короткого замыкания на оплётку. Правильно установленная вилка обеспечивает безопасную и эффективную работу системы обогрева.

Выбор подходящей вилки для подключения греющего кабеля

Для подключения греющего кабеля с мощностью до 2 кВт следует использовать стандартную бытовую вилку на ток не менее 10 А. При большей мощности необходима вилка на 16 А с термостойким корпусом. Обязательное условие – наличие заземляющего контакта (евровилка), поскольку большинство греющих кабелей имеют металлическую оплётку, требующую подключения к PE-проводнику.

Корпус вилки должен быть изготовлен из негорючего пластика, устойчивого к перепадам температур. Предпочтительны модели с индексом защиты не ниже IP44 при наружном использовании – они защищены от брызг и пыли. Для помещений допустим уровень IP20, но при условии отсутствия конденсата и влаги.

При выборе разборной вилки важно, чтобы она обеспечивала прочный прижим контактов. Используйте латунные или медные зажимы – они лучше проводят ток и не окисляются. Не допускается использование временных или хрупких конструкций, особенно если кабель будет эксплуатироваться при минусовых температурах.

Если кабель комплектуется термореле в вилке, убедитесь, что модель рассчитана на нужную температуру срабатывания и не имеет ограничения по минимальной температуре эксплуатации ниже -15 °C. Некоторые недорогие модели выходят из строя при сильном морозе.

Для многожильных проводов используйте вилки с винтовыми или пружинными зажимами, исключая пайку или скрутку. Сечение жил должно соответствовать силе тока: для 10 А – не менее 1 мм², для 16 А – от 1,5 мм².

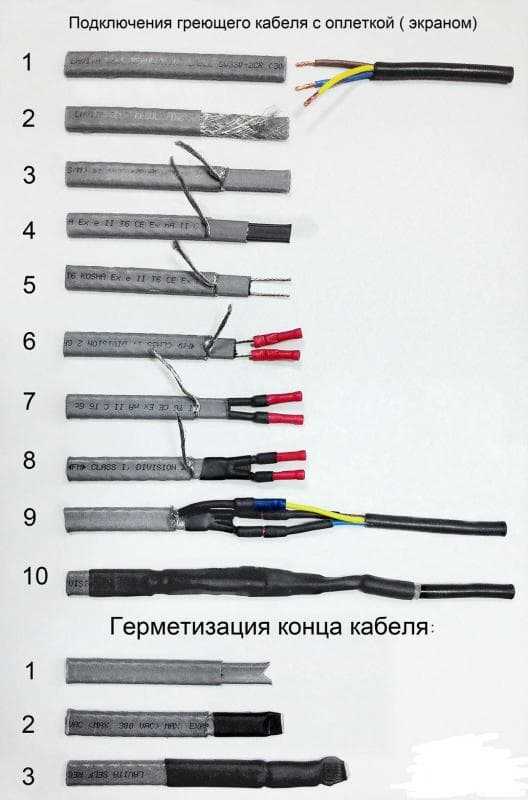

Определение типа и конструкции греющего кабеля перед монтажом

Перед установкой вилки необходимо точно определить тип греющего кабеля, так как от этого зависит способ подключения и безопасность эксплуатации. Основных вариантов два: резистивный и саморегулирующийся. Резистивный кабель имеет постоянное сопротивление и греется равномерно по всей длине. Он бывает одно- или двухжильным. У одно жильного кабеля оба конца подключаются к сети, а у двухжильного – только один. Саморегулирующийся кабель состоит из двух токопроводящих жил, заключённых в полупроводниковую матрицу. Температура нагрева зависит от окружающей среды: при понижении сопротивление уменьшается, при повышении – увеличивается.

Определить тип можно визуально: у саморегулирующегося кабеля после снятия внешней оболочки видны две жилы, между которыми находится графитовая полупроводящая прослойка. У резистивного – одна или две жилы, окружённые изоляцией и экранирующей оплёткой. Также стоит проверить маркировку: например, надписи «SRL», «SRM» или «SRP» указывают на саморегулирующийся тип, а «CR» или «VCD» – на резистивный.

Важно оценить наличие экранирующей оплётки – она обеспечивает заземление и защищает от электромагнитных наводок. Если кабель экранирован, перед подключением вилки следует обязательно завести оплётку на контакт заземления. При её отсутствии вилка должна иметь двойную изоляцию. Длина нагревательной секции тоже критична: у резистивных моделей нельзя укорачивать кабель, это приведёт к перегреву. Саморегулирующийся допускает обрезку, но строго в отмеченных местах, обычно через каждые 25 или 50 см.

Для точного определения конструкции полезно использовать мультиметр: сопротивление между жилами у резистивного кабеля будет фиксированным, у саморегулирующегося – изменяется в зависимости от температуры. Перед установкой вилки важно удостовериться, что кабель не повреждён, не имеет трещин, надрезов и утечек тока на оплётку или между жилами.

Необходимые инструменты и материалы для установки вилки

Для подключения вилки к греющему кабелю потребуется острый нож с тонким лезвием для аккуратного снятия внешней оболочки. Недопустимы надрезы токопроводящих жил, поэтому рекомендуется использовать монтажный нож с ограничителем глубины реза.

Потребуется индикаторная отвертка для проверки фазы, особенно если планируется подключение к розетке с соблюдением полярности. Также необходима крестовая отвертка PH2 для фиксации проводов в клеммах вилки.

Из материалов следует подготовить саму вилку разборного типа с винтовыми зажимами. Оптимальный вариант – угловая или прямая вилка с током не менее 16 А, рассчитанная на работу при температуре до +70 °C.

Обязателен термоусадочный кембрик диаметром 3–5 мм для изоляции каждого провода, а также термоусадочная трубка большего диаметра – для общей изоляции соединения. Длина кембриков – не менее 30 мм.

Нужны медные лужёные наконечники или обжимные гильзы при многожильной структуре проводов, чтобы исключить замятие жил в клеммах. Обжим осуществляется пресс-клещами с соответствующим размером матрицы.

Дополнительно рекомендуется использовать мультиметр для проверки целостности жил и отсутствия короткого замыкания после сборки.

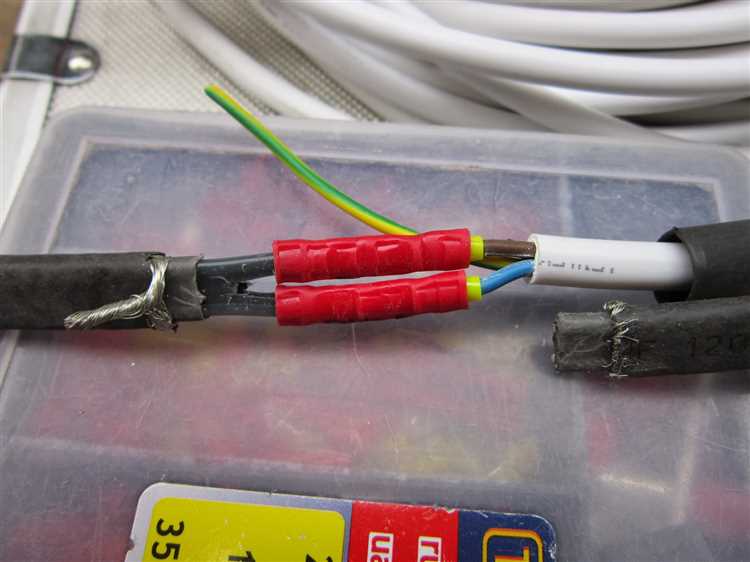

Подготовка греющего кабеля к подключению: зачистка и отделение жил

Перед установкой вилки необходимо правильно подготовить конец греющего кабеля. Неправильная зачистка может привести к короткому замыканию или снижению эффективности обогрева.

1. Отмерьте от края кабеля 5–7 см и аккуратно снимите внешнюю оболочку ножом, не повреждая внутренние элементы.
2. Убедитесь, что оплетка из медных проволок сохранена – она играет роль заземления. Отогните её в сторону и сплетите в один пучок.
3. Аккуратно удалите внутреннюю изоляцию до нагревательной матрицы. Обычно это полупрозрачная или белая оболочка. Не допускайте порезов токопроводящих жил.
4. Отделите токопроводящие жилы от греющей матрицы. Их легко распознать: это две параллельные металлические жилы по бокам от черной или серой матрицы.
5. Осторожно зачистите концы жил на 5–6 мм с помощью стриппера. Используйте диаметр зачистки, соответствующий сечению жил – как правило, 1–1.5 мм².

После зачистки жил и отделения оплетки можно переходить к установке контактных элементов и последующему подключению вилки. Все работы выполнять только на отключённом от сети кабеле.

Подключение жил кабеля к контактам вилки: пошаговая инструкция

1. Снятие внешней изоляции:

   • Отмерьте от края кабеля 4–5 см.
   • Аккуратно надрежьте внешнюю оболочку, не повреждая внутренние жилы.
   • Снимите изоляцию и удалите экранирующую оплётку, если она есть.

2. Подготовка жил:

   • С каждой жилы снимите по 6–8 мм изоляции.
   • Если кабель медный – скрутите провода, чтобы не было распушения.
   • Для лужёных концов – проверьте отсутствие окислов.

3. Определение назначения жил:

   • Фаза – коричневый или чёрный провод.
   • Ноль – синий.
   • Заземление – жёлто-зелёный (если предусмотрен).

4. Открытие корпуса вилки:

   • Разберите корпус, отвинтив фиксирующий винт.
   • Осмотрите контакты: обычно подписаны L (фаза), N (ноль), ⏚ (земля).

5. Фиксация кабеля в вилке:

   • Заведите кабель в корпус через прижимную скобу или втулку.
   • Не допускайте натяжения жил – запас должен оставаться внутри корпуса.

6. Подключение жил:

   • Жилу фазы подключите к контакту L и затяните винт отвёрткой.
   • Нулевую жилу закрепите на контакте N.
   • Заземляющую – на контакт с символом ⏚ (если есть).
   • Убедитесь, что ни одна жила не касается корпуса или соседнего контакта.

7. Сборка вилки:

   • Проверьте надёжность креплений и затяжку контактов.
   • Соберите корпус и закрутите фиксирующий винт.
   • Убедитесь, что кабель не выдёргивается из корпуса при лёгком натяжении.

Перед подключением к сети обязательно проверьте тестером отсутствие короткого замыкания между жилами и на корпус.

Изоляция соединения и герметизация места ввода

Для надежной изоляции соединения вилки с греющим кабелем необходимо использовать термоусадочную трубку с клеевым слоем внутри. Диаметр трубки должен быть на 2–3 мм больше толщины кабеля, чтобы обеспечить плотное облегание без повреждения жил.

После установки вилки надеть термоусадочную трубку на участок соединения и равномерно прогреть строительным феном до полного усаживания. Клей внутри трубки при нагреве заполняет все микропоры, предотвращая проникновение влаги.

Для герметизации места ввода кабеля в вилку дополнительно рекомендуется использовать силиконовый герметик на нейтральной основе. Наносить герметик следует аккуратно, избегая попадания внутрь контактной части. Объем нанесения – ровный слой толщиной 2–3 мм.

При установке в условиях повышенной влажности или наружных работ применяют специальный герметизирующий эпоксидный компаунд, устойчивый к температурным колебаниям и химическому воздействию. Комплексная защита гарантирует отсутствие коррозии и сохранение электрической изоляции.

Перед окончательной герметизацией рекомендуется проверить сопротивление изоляции мультиметром – значение должно превышать 20 МОм. Это подтверждает отсутствие скрытых повреждений изоляционного слоя после монтажа.

Проверка собранной вилки на безопасность и работоспособность

После монтажа вилки на греющий кабель необходимо провести тщательную проверку для исключения короткого замыкания и правильного контакта. В первую очередь следует измерить сопротивление изоляции с помощью мегаомметра. Значение должно быть не менее 10 МОм при напряжении 500 В. Если сопротивление ниже, это указывает на повреждение изоляции или попадание влаги, что требует повторной сборки или замены компонентов.

Далее измерьте сопротивление между контактами вилки мультиметром в режиме измерения сопротивления. Значение должно соответствовать сопротивлению самого греющего кабеля, обычно в пределах 10-50 Ом, в зависимости от длины и мощности кабеля. Значительное отклонение свидетельствует о нарушении целостности проводников.

Проверка надежности соединений выполняется визуально и механически. Контакты должны быть плотно зажаты, без оголённых жил и повреждений оболочки. При ослаблении контактов возможен перегрев и искрение, что недопустимо.

После всех измерений включите вилку в сеть через дифференциальный автомат (УЗО) с номиналом срабатывания 30 мА. Включение должно быть без срабатывания устройства защиты. Если происходит отключение, значит есть утечка тока или короткое замыкание, которые требуют немедленного устранения.

Финальная проверка – это включение греющего кабеля на короткий промежуток времени с контролем нагрева в зоне вилки. При нормальной сборке и отсутствии дефектов место соединения не должно нагреваться выше 40 °C. Превышение температуры указывает на плохой контакт или дефекты изоляции.

Рекомендации по подключению вилки к терморегулятору или сети

Перед подключением вилки к терморегулятору убедитесь, что мощность греющего кабеля не превышает максимально допустимую нагрузку регулятора. Обычно этот показатель указан на корпусе терморегулятора или в инструкции. Несоответствие мощности приводит к перегреву и выходу из строя устройства.

Для подключения вилки используйте медный провод с сечением не менее 1,5 мм² для кабелей мощностью до 2 кВт и не менее 2,5 мм² для более мощных систем. Жилы должны быть изолированы и без повреждений.

При монтаже вилки к греющему кабелю соблюдайте полярность – фазный провод подключайте к контакту с маркировкой L, нулевой – к N. Если вилку подключают к терморегулятору с клеммами, ориентируйтесь на схему подключения в паспорте устройства.

Никогда не подключайте вилку напрямую к сети без использования терморегулятора, если система рассчитана на его использование. Это может привести к перегреву и повреждению кабеля.

Для обеспечения надежного контакта все соединения обжимайте или затягивайте винтовыми клеммами с усилием, достаточным для исключения люфта, но без повреждения жил.

После подключения вилки к терморегулятору и сети проведите проверку изоляции и сопротивления цепи с помощью мультиметра. Значения должны соответствовать характеристикам производителя кабеля.

Устанавливайте вилку и терморегулятор в сухом, защищенном от механических повреждений месте, избегая перегибов и натяжения проводов. Используйте кабель-каналы или трубки для защиты проводки.

Вопрос-ответ:

Какие инструменты нужны для установки вилки на греющий кабель своими руками?

Для установки вилки на греющий кабель понадобятся следующие инструменты: острый нож или стриппер для снятия изоляции, отвертка, плоскогубцы, мультиметр для проверки целостности цепи и, возможно, паяльник, если соединение требует пайки. Также полезно иметь изоленту или термоусадочные трубки для защиты контактов. Все инструменты должны быть в исправном состоянии, чтобы работа прошла безопасно и аккуратно.

Как правильно подготовить греющий кабель перед подключением вилки?

Перед подключением вилки необходимо очистить участок кабеля от внешней изоляции, оставив оголённые жилы. Важно аккуратно удалить защитный слой, не повредив жилы внутри. Далее жилы разделяют и при необходимости очищают от окисления. Иногда жилы скручивают, чтобы обеспечить лучшее соединение. Важно проверить, что длина оголённого участка соответствует размерам вилки, чтобы избежать плохого контакта или короткого замыкания.

Какие меры безопасности нужно соблюдать при монтаже вилки на греющий кабель?

Монтаж вилки нужно проводить при отключённом питании, чтобы избежать удара электрическим током. Перед началом работы рекомендуется проверить отсутствие напряжения с помощью мультиметра. Рабочее место должно быть сухим, а руки — чистыми и сухими. Все соединения следует выполнять плотно, чтобы исключить искрение. После установки вилки стоит проверить правильность подключения и надежность изоляции, чтобы предотвратить короткие замыкания и повысить долговечность системы.

Как проверить правильность установки вилки на греющий кабель после монтажа?

После установки вилки необходимо проверить целостность электрической цепи и качество соединения. Для этого используют мультиметр, измеряя сопротивление кабеля: оно должно соответствовать значениям, указанным в технической документации. Также проверяют отсутствие короткого замыкания между жилами и защитным экраном. Визуально осматривают крепления, чтобы убедиться, что контакты плотно закреплены и изоляция не повреждена. Наконец, при подключении к электросети стоит проверить работу кабеля на нагрев и отсутствие запаха гари или искрения.
