Надежное соединение проводов с крокодилами критично при создании временных электрических цепей, тестировании устройств и подключении питания. От качества пайки зависит не только стабильность контакта, но и безопасность эксплуатации. Ошибки при пайке могут привести к перегреву, нестабильной работе оборудования или короткому замыканию.
Для пайки потребуется: паяльник мощностью 25–40 Вт, припой с флюсом (например, ПОС-61 с канифолью), крокодилы с контактной площадкой из латуни или меди, зачищенные провода сечением от 0.5 до 2.5 мм². Не рекомендуется использовать кислотный флюс, так как его остатки вызывают коррозию контакта.
Перед пайкой провод необходимо зачистить на 5–7 мм и залудить, прогревая его паяльником с нанесённым припоем до равномерного покрытия. Контактную часть крокодила также следует зачистить мелкой наждачной бумагой и слегка залудить. Соединение выполняется при плотном прижатии провода к контактной площадке с одновременным прогревом обеих поверхностей паяльником.
Важно: после остывания припоя необходимо проверить механическую прочность соединения. Припаянный провод не должен люфтить или отрываться при легком натяжении. Для повышения надёжности можно зафиксировать провод в крокодиле винтом или обжать его до пайки, если конструкция зажима это позволяет.
Выбор подходящих крокодилов по размеру и материалу
Размер крокодила должен соответствовать диаметру проводника. Для жил сечением до 0,5 мм² подходят миниатюрные зажимы длиной 25–30 мм с узкими губками. Для проводов 0,75–1,5 мм² оптимальны зажимы длиной 35–45 мм. При сечении от 2,5 мм² и выше требуется использовать крупные крокодилы длиной от 50 мм с мощной пружиной, обеспечивающей надежный контакт.
Материал токопроводящей части напрямую влияет на сопротивление соединения. Латунные зажимы обладают хорошей проводимостью и устойчивостью к коррозии, подходят для длительного использования. Стальные крокодилы дешевле, но быстро окисляются, теряя проводящие свойства. Посеребренные или никелированные варианты предпочтительнее для низковольтных соединений, особенно при передаче сигнала.
Обрезиненные корпуса снижают риск короткого замыкания при случайном касании, особенно в условиях высокой влажности. При пайке важно, чтобы корпус позволял легко добраться до контактной площадки – цельнометаллические модели без съёмных накладок значительно усложняют монтаж.
Определение сечения и типа провода для пайки
Для надежного соединения с крокодилом необходимо правильно подобрать сечение провода. Оптимальное значение – от 0,5 до 2,5 мм², в зависимости от предполагаемой нагрузки. Для малотоковых цепей (до 1 А) подойдут провода с сечением 0,5–0,75 мм². При токах до 5 А – 1,0–1,5 мм². Для более высоких токов используйте провод от 2,0 мм² и выше.
Важно учитывать не только сечение, но и тип проводника. Для пайки предпочтительны многожильные медные провода с гибкой изоляцией (ПВС, МГТФ, ШВВП). Они легко формуются, хорошо удерживаются в зажиме крокодила и обеспечивают надёжный контакт после лужения.
Алюминиевые провода не подходят: они плохо паяются, подвержены окислению и обладают худшей проводимостью. Стальные и омеднённые жилы использовать не рекомендуется из-за высокого переходного сопротивления и слабой адгезии припоя.
Изоляция провода не должна плавиться при кратковременном контакте с паяльником. При выборе ориентируйтесь на температуру плавления: ПВХ выдерживает до 70–90 °C, силиконовая – до 180 °C. Для пайки лучше использовать провода с термостойкой оболочкой.
Подготовка жилы провода: зачистка и лужение
Качественная пайка крокодила требует правильной подготовки медной жилы. Ошибки на этом этапе приводят к хрупкому контакту или полному отрыву провода при минимальной нагрузке.

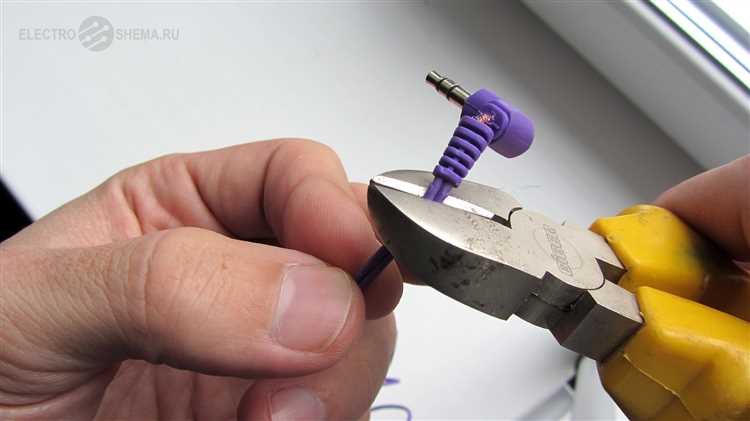

- Срежьте наружную изоляцию провода на 10–12 мм. Используйте стриппер или канцелярский нож с ограничением глубины реза, чтобы не повредить медные жилы.
- Если провод многожильный, скрутите жилы туго по часовой стрелке. Допустимый шаг скрутки – не более 1 мм между витками.
- Очистите жилу от окислов и следов лака мелкой наждачной бумагой (P600–P1000) или абразивной губкой.
Для лужения потребуется паяльник с жалом 40–60 Вт, канифоль и припой на основе ПОС-61.
- Разогрейте паяльник до температуры 300–350 °C. Недостаточный нагрев вызывает плохое смачивание жилы.
- Окуните жало в канифоль и наберите небольшое количество припоя.
- Прогрейте жилу, одновременно подавая припой с другой стороны. Припой должен равномерно растечься по всей длине скрутки, без капель и наплывов.
- Проверьте, чтобы каждый волосок был покрыт припоем, но не слипался в капли. Луженая жила должна сохранять форму скрутки.
После лужения дайте проводу остыть естественным образом. Не дуйте и не трогайте – это приводит к микротрещинам в слое припоя.
Обработка контактной зоны крокодила перед пайкой
Перед пайкой необходимо удалить заводское покрытие и окислы с контактной поверхности. Для этого разожмите крокодил, зафиксируйте его и с помощью надфиля или мелкой наждачной бумаги (зерно P400–P600) тщательно зачистите ту часть губки, к которой будет припаиваться провод.
После механической очистки обработайте поверхность спиртом или ацетоном. Это удалит остатки жира и пыли, которые ухудшают смачиваемость припоем. Используйте безворсовую салфетку или ватную палочку.
Если крокодил покрыт никелем или цинком, для лучшего прилипания припоя обработайте площадку раствором паяльной кислоты. Наносите кислоту точечно и сразу после этого залуживайте поверхность, не давая ей окислиться повторно.
Важно: не используйте кислоту на участке вне зоны пайки – это приведёт к коррозии. После залуживания обязательно удалите остатки флюса спиртом.
Только тщательно подготовленная поверхность гарантирует прочное и долговечное соединение без повторной пайки.

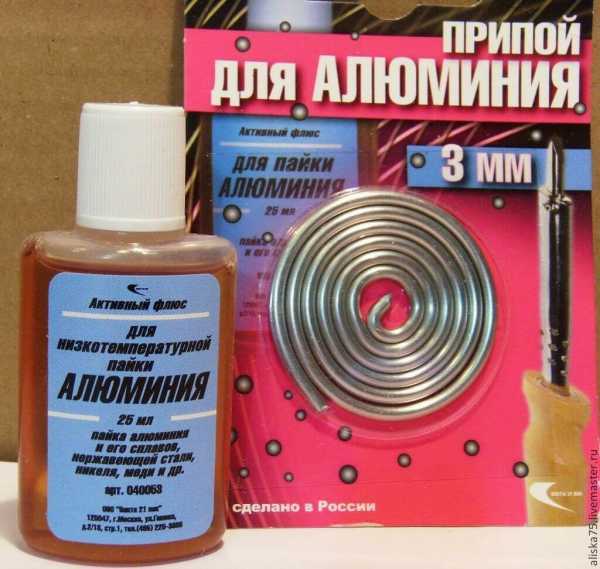

Выбор припоя и флюса для надежного соединения
Для пайки крокодилов к проводам оптимально использовать припой с содержанием олова не менее 60% и свинца около 40%. Наиболее подходящая марка – ПОС-61. Он имеет температуру плавления около 183°C, быстро растекается и образует прочное соединение.
Для бытовой пайки рекомендуется использовать флюс типа Ф-64 или канифоль в чистом виде. Канифоль обеспечивает достаточную очистку от окислов, особенно при пайке медных проводов. При наличии лакового покрытия на жиле предпочтительнее активный флюс ЛТИ-120, так как он эффективно удаляет пленки и улучшает смачивание поверхности.
Не используйте кислотные флюсы, так как они агрессивны к металлам и со временем разрушают место пайки. После использования активного флюса обязательно промойте соединение изопропиловым спиртом для удаления остатков.
При работе с многожильными гибкими проводами выбирайте припой с небольшим содержанием меди (до 1%) для повышения устойчивости соединения к вибрациям и изгибам. Не перегревайте флюс – при температуре выше 250°C активные компоненты быстро выгорают, снижая эффективность пайки.
Техника пайки провода к крокодилу с учётом формы контакта
Контакт крокодила может иметь разную конструкцию: плоскую, U-образную или цилиндрическую. Для плоских контактов важно обеспечить максимальную площадь прилегания провода. Проволочные жилы следует тщательно раскрутить и распределить по всей поверхности пластины, предварительно очистив её от окислов и загрязнений. Пайку проводят при помощи паяльника мощностью 40–60 Вт с температурой жала около 350–370 °C, быстро прогревая контакт для предотвращения перегрева провода.
U-образные контакты требуют прокладывания жилы внутрь изгиба, чтобы обеспечить механический контакт с металлом. Рекомендуется использовать припой с содержанием флюса, чтобы расплавленный металл равномерно заполнил пространство между жилой и крокодилом. Важно избегать холодных пайок – проверяйте прочность соединения легким растягиванием провода.
Цилиндрические зажимы часто имеют ограниченное пространство, поэтому провод необходимо предварительно опрессовать или использовать оплётку с дополнительной скруткой для увеличения жёсткости. Для пайки подойдут тонкие жала с узким кончиком, позволяющие точно нанести припой без перегрева соседних элементов.
Во всех случаях следует наносить припой на предварительно прогретый контакт, а не на жало паяльника, чтобы обеспечить хорошее смачивание и надежное соединение. После пайки желательно проверить отсутствие излишков припоя, способных вызвать короткое замыкание, и при необходимости очистить контакт от остатков флюса.
Охлаждение и проверка прочности пайки
После завершения пайки крокодила к проводу необходимо обеспечить естественное охлаждение соединения в течение 2-3 минут. Быстрое охлаждение с помощью вентиляторов или воды ухудшает структуру припоя, снижая механическую прочность и увеличивая риск образования трещин.
Для оценки прочности пайки проведите визуальный осмотр: припой должен быть гладким, блестящим, без раковин и трещин. Затем аккуратно потяните крокодил в направлении провода, прикладывая усилие до 5 кг. Соединение не должно расшатываться или отделяться. Если пайка осыпается или провод легко выдергивается, требуется повторная пайка с применением свежего флюса и припоя.
Изоляция соединения термоусадкой или другим способом
После пайки крокодилов важно обеспечить надежную изоляцию, чтобы избежать коротких замыканий и повысить долговечность соединения. Термоусадочная трубка – наиболее эффективный и компактный способ защиты контакта.
- Выберите трубку с внутренним диаметром на 0,5–1 мм меньше диаметра соединения для плотного прилегания после усадки.
- Перед пайкой наденьте на провод отрезок термоусадки необходимой длины с запасом минимум 5 мм с каждой стороны от места пайки.
- После охлаждения пайки аккуратно сдвиньте трубку на соединение и равномерно нагревайте феном или газовой горелкой с расстояния 10–15 см до полной усадки без деформации провода и крокодила.
- Для дополнительной защиты от влаги и механических воздействий рекомендуется наносить тонкий слой жидкой изоляции или силиконового герметика поверх усадки.
Если термоусадка недоступна, используйте:
- Изоленту с высоким сопротивлением к истиранию и температуре. Наматывайте с натяжением, перекрывая слои на 50% для плотного покрытия.
- Изоляционные трубки ПВХ, закрепленные хомутами или термоклеем, но они менее компактны и долговечны.
- Специальные электроизоляционные лаки для фиксации и дополнительной защиты, наносятся кистью и требуют полного высыхания.
Качественная изоляция увеличивает безопасность и срок службы соединения, снижая риск коррозии и коротких замыканий.
Вопрос-ответ:
Какие инструменты нужны для правильной пайки крокодилов к проводам?
Для пайки крокодилов к проводам понадобятся паяльник с подходящей мощностью (обычно 40-60 Вт), припой с флюсом или отдельный флюс, кусачки или нож для зачистки изоляции, а также удобные держатели или тиски для фиксации деталей. Хорошо иметь под рукой спирт или специальный очиститель для удаления загрязнений с проводов перед пайкой.
Как подготовить провод перед пайкой к крокодилу, чтобы контакт был надежным?
Для начала нужно аккуратно снять изоляцию с конца провода, длиной примерно 5-7 мм, не повредив жилы. Затем жилы следует скрутить в плотный пучок, чтобы они не расходились. Рекомендуется очистить провод от окислов и загрязнений, например, с помощью мелкой наждачной бумаги или спирта. Это повысит качество соединения и улучшит проводимость после пайки.
Как правильно наносить припой на место соединения крокодила и провода?
После того как крокодил и провод надежно зафиксированы, прогрейте место пайки паяльником, чтобы металлы стали горячими. Затем приложите припой к соединению так, чтобы он равномерно растекся по жиле и металлической части крокодила. При этом не стоит наносить слишком много припоя — достаточно тонкого слоя, который обеспечит хороший контакт и механическую прочность.
Какие ошибки чаще всего совершают при пайке крокодилов к проводам и как их избежать?
Часто встречаются такие ошибки, как недостаточный нагрев детали, из-за чего припой плохо ляжет и соединение будет слабым. Также многие забывают зачистить провод, что приводит к плохой адгезии припоя. Иногда слишком много припоя делает контакт хрупким и подверженным поломке. Чтобы избежать проблем, следует тщательно готовить поверхности, контролировать температуру и использовать нужное количество припоя.
Как проверить качество пайки крокодила после работы?
После остывания пайки нужно визуально осмотреть соединение: поверхность должна быть гладкой, без трещин, пузырьков и излишков припоя. Также стоит проверить, насколько крепко держится крокодил на проводе, слегка покачивая его. Для окончательной проверки можно использовать мультиметр, чтобы убедиться в отсутствии высокого сопротивления или обрывов в месте соединения.
