Терраса на винтовых сваях – рациональное решение для участков со сложным рельефом, высоким уровнем грунтовых вод или значительным промерзанием почвы. Такой фундамент обеспечивает устойчивость конструкции без масштабных земляных работ и затрат на бетонные работы.
Использование винтовых свай позволяет монтировать террасу в короткие сроки – часто за 1–2 дня. Диаметр свай подбирается с учетом предполагаемой нагрузки: для легкой деревянной террасы подойдут сваи диаметром 76–89 мм, для массивной конструкции – от 108 мм. Рекомендуемая глубина вкручивания – ниже уровня промерзания (в средней полосе России это 1,5–1,7 м).
Важно соблюдать расстояние между сваями: оптимально 2–2,5 метра. В местах будущих стоек или опор балок нужно установить дополнительные сваи. Головки свай выравниваются по лазерному уровню, после чего монтируется обвязка из антисептированной древесины или швеллера.
Преимущество пристройки террасы на сваях – возможность избежать жесткой связи с основным фундаментом дома. Это особенно актуально при различной степени осадки конструкций. Расстояние между домом и террасой компенсируется гибкими соединениями, компенсаторами или термошвами.
Как выбрать винтовые сваи под тип грунта и нагрузку террасы
Подбор винтовых свай начинается с анализа грунта и расчета эксплуатационной нагрузки от террасы. Ошибка на этом этапе приводит к перекосу, просадке или разрушению конструкции.
- Глинистые и суглинистые почвы: подходят сваи с лопастью диаметром от 300 мм и стволом от 89 мм. Рекомендуемая длина – от 2,5 м для достижения плотных слоев. Обязательно антикоррозийное покрытие – влага и глина ускоряют разрушение металла.
- Песчаные почвы: оптимальны сваи с широкой лопастью – от 350 мм. Минимальный диаметр ствола – 108 мм. Плотный песок оказывает боковое давление, поэтому важна прочность сварных швов и отсутствие заводского брака.
- Торфяники, плывуны: используют удлинённые сваи от 3,5 м, с утолщённой стенкой (не менее 4 мм) и стволом от 108 мм. Лопасть спирали – от 400 мм. Закрутка до твёрдого грунта обязательна. Часто применяется обвязка ростверком.
- Скальные и полускальные породы: винтовые сваи неэффективны. Здесь используют буронабивные или комбинированные сваи с предварительным бурением.
Для стандартной террасы (доска, обрешетка, перила) нагрузка составляет 250–350 кг/м². При весе конструкции до 3 тонн достаточно свай диаметром 89 мм. Если планируется остекление или использование тяжелых отделочных материалов – выбираются сваи от 108 мм.
Минимальное заглубление лопасти – ниже уровня промерзания (от 1,5 м в средней полосе России). Расстояние между сваями – 1,5–2 м. Под несущими точками устанавливают дополнительные сваи.
Сваи должны иметь заводскую маркировку, сертификат соответствия и гарантию не менее 10 лет. Некачественный металл быстро деформируется при морозном пучении.
Разметка участка и определение точек установки свай
Перед началом работ необходимо зафиксировать размеры террасы на местности. Используйте рулетку длиной не менее 20 метров, шнур и колышки. Установите угловые отметки согласно проектным габаритам пристройки. Убедитесь, что углы составляют ровно 90°, проверяя диагонали: их длины должны совпадать с точностью до 1 см.
После закрепления периметра выполните разметку линий установки свай. Расстояние между сваями вдоль стен террасы – от 1,5 до 2 метров, с обязательным учетом несущей нагрузки и планируемого настила. Для углов и мест стыковки балок устанавливайте дополнительные опоры. Средняя нагрузка на одну сваю – 1,5–2 тонны, что соответствует стандартной конструкции террасы из древесины с перилами.
Для точной привязки точек пробейте обноску по периметру. Закрепите направляющие доски за пределами зоны работ, на которых нанесите метки центров свай. Используйте уровень и гидроуровень, чтобы обеспечить горизонтальность обноски и единый нулевой уровень для всей конструкции. Это критично при монтаже настила без уклонов и перекосов.
В местах пересечения лаг и балок устанавливайте сваи строго под точками опоры. При сложном рельефе участка учитывайте перепады высот: сваи должны обеспечивать одинаковый уровень ростверка по всей площади террасы. Перепады более 20 см требуют предварительного выравнивания или удлинённых свай.
Порядок установки винтовых свай вручную и с техникой
Ручной монтаж подходит для террас, не превышающих площадь 20–25 м². Оптимальный диаметр свай – 57–89 мм, длина – до 2,5 м. Работы проводят с использованием рычажной воротковой системы.
Шаг 1: Разметка точек установки. Используют лазерный уровень и шнур для выравнивания осей. Между сваями оставляют расстояние 1,5–2 м, в углах и местах опоры лаг – обязательно.
Шаг 2: Удаление плодородного слоя (глубиной до 20 см) на месте ввинчивания. Проверка плотности грунта щупом – чтобы избежать «провалов» при закручивании.
Шаг 3: Свая устанавливается строго вертикально, наклон не более 2°. Вращение – равномерное, по часовой стрелке. Один оборот – примерно 15 см погружения. Минимальное заглубление – ниже точки промерзания (для средней полосы России – не менее 1,5 м).
Шаг 4: После достижения нужной глубины – контроль уровня оголовков с помощью гидроуровня. В случае отклонений производится обрезка болгаркой и приваривание новых оголовков.
Механизированный монтаж целесообразен при большом объеме свайных точек или сложных грунтах (суглинки, гравий, торф). Применяются мотобуры, мини-экскаваторы с гидроприводом или спецтехника с крутящим моментом от 3000 Н·м.
Шаг 1: Подготовка площадки и проверка въезда техники. Минимальная ширина проезда – 1,2 м. Поверхность должна быть выровнена, без мусора и корней.
Шаг 2: Закручивание осуществляется строго по осям, оператор контролирует вертикаль при помощи лазерного нивелира. Сваи погружаются до упора или до достижения сопротивления выше 1,5–2 т/свая.
Шаг 3: После монтажа – проверка крутящего момента и геометрии. Устанавливаются оголовки – либо сваркой, либо на болтовое соединение. Обязательная антикоррозионная обработка мест сварки цинксодержащими составами.
Для контроля качества рекомендуется проводить испытание одной сваи на выдергивание с нагрузкой 1,5-кратной расчетной. Только после этого приступают к устройству ростверка или обвязки террасы.

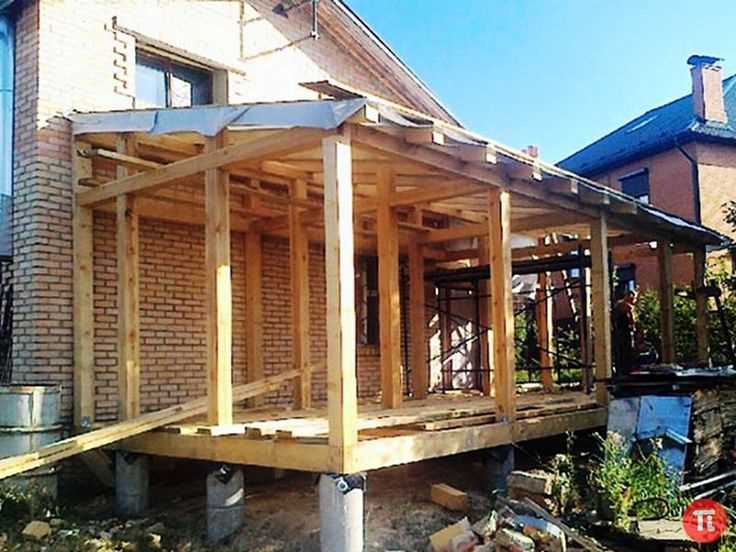

Выравнивание оголовков свай и монтаж обвязки
После завершения установки винтовых свай необходимо добиться одинаковой высоты их оголовков. Перепад уровня допускается не более 2–3 мм на всю площадь террасы. Для этого используют лазерный нивелир и шлифовальную машинку с абразивным кругом либо болгарку с отрезным диском.
Процедура выравнивания:
- Установить лазерный нивелир по центральной оси свайного поля.
- Отметить контрольную высоту на каждой свае.
- Удалить излишек металла с оголовков, контролируя процесс уровнем.
- Проверить окончательное соответствие всех оголовков по горизонту.
После выравнивания приступают к монтажу обвязки. Рекомендуется использовать брус сечением не менее 150×50 мм из камерной сушки, обработанный антисептиком. Металлический швеллер допустим при террасах с высокой нагрузкой или большой площадью.
Порядок монтажа обвязки:
- На оголовках разметить и просверлить отверстия для болтового крепления.
- Уложить обвязочный брус строго по уровню, начиная с угловых свай.
- Крепить брус к оголовкам через усиленные шайбы болтами М12 длиной от 120 мм.
- Проверить диагонали обвязки – расхождение не более 5 мм.
- Стыки бруса располагать строго на оголовках, используя накладки из оцинкованной стали.
Для усиления жесткости рекомендуется установка диагональных связей из металлопроката между сваями в нижней части. Это предотвращает смещение и кручение при сезонных подвижках грунта.

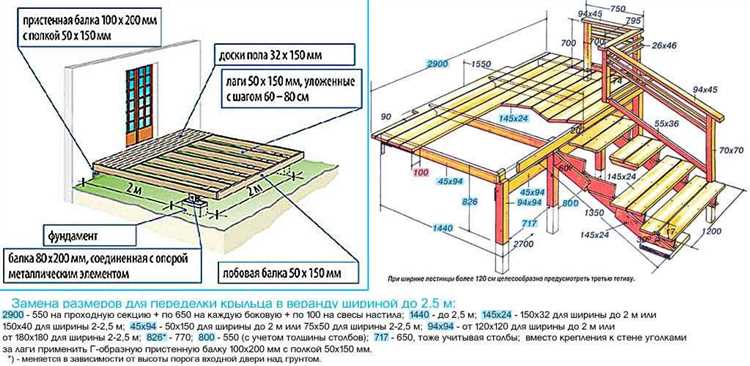

Устройство чернового пола террасы на сваях
После установки винтовых свай и обвязки швеллером или брусом формируется каркас чернового пола. Основу составляют лаги из бруса сечением не менее 150×50 мм, уложенные с шагом 400–600 мм. Крепление осуществляется на металлические уголки и саморезы по дереву с антикоррозийным покрытием. При пролётах более 2 метров дополнительно устанавливаются поперечные распорки для исключения прогиба.
Между лагами укладываются черновые доски толщиной 25–30 мм. Их фиксируют с зазором 3–5 мм для вентиляции и компенсации линейного расширения. Используется обрезная хвойная доска, предварительно обработанная антисептиком глубокого проникновения.
Под настил желательно установить ветрозащитную мембрану, пропускающую пар, но задерживающую влагу снизу. Это увеличивает срок службы деревянных элементов. Пространство между лагами можно заполнить утеплителем толщиной до 100 мм при круглогодичном использовании террасы. Утеплитель защищают пароизоляционной плёнкой, укладываемой со стороны чернового пола.
Поверх чернового настила монтируется гидроизоляционная плёнка с нахлёстом 150–200 мм и проклейкой швов. Это защищает нижние слои от влаги при эксплуатации террасы. После завершения работ черновой пол готов для укладки чистового покрытия – доски, террасной плитки или другого материала.

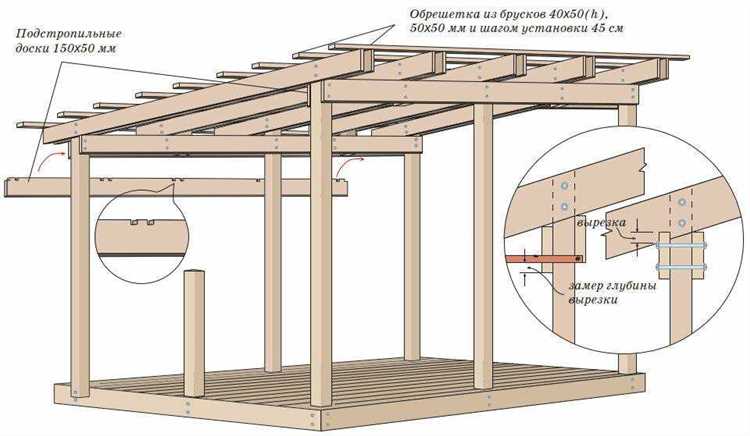

Выбор и крепление лаг для настила террасы
Для террасы на винтовых сваях оптимальны лаги из древесины хвойных пород класса не ниже C24, с влажностью не выше 18%. Сечение лаг выбирается исходя из пролёта между опорами: при шаге 60 см подойдет брус 50×150 мм, при увеличении шага до 90 см – 50×200 мм. Длина лаг должна быть с запасом для запила и точного монтажа.
Перед установкой лаг необходимо обработать их антисептиком и влагозащитным составом, особенно торцы и места крепления. Для продления срока службы рекомендуется использовать металлические крепежи из нержавеющей стали или с коррозионной защитой.
Крепление лаг к оголовкам винтовых свай выполняется через специальные металлические пластины с отверстиями, позволяющими регулировать горизонталь. Лаги фиксируют саморезами диаметром не менее 6 мм, длиной от 70 мм, с шагом 30–40 см. Для жёсткости конструкции лаги скрепляют между собой поперечными элементами, закрепляемыми на уголках или металлических скобах.
Для обеспечения вентиляции пространства под настилом лаги устанавливают с небольшим уклоном 1–2% от дома наружу. В местах стыков лаг допускается установка подкладок из влагостойкой фанеры или пластика толщиной 5–10 мм для устранения контакта древесины с металлом и предотвращения гниения.

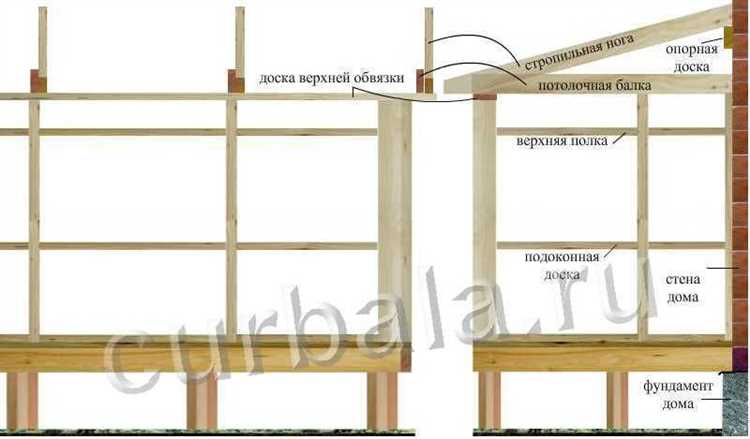

Подключение пристройки террасы к стене дома без деформаций
Ключевой элемент надежного крепления террасы к дому – установка несущего металлического или деревянного мауэрлата, закрепляемого анкерами в капитальной стене. Анкеры следует выбирать с учетом материала стены и расчетной нагрузки; для бетонных или кирпичных стен подходят стержневые анкерные болты диаметром от 12 мм с глубиной заглубления не менее 100 мм.
Между мауэрлатом и стеной обязательна установка уплотнителя из эластичной влагостойкой прокладки, например, из EPDM-резины толщиной 3-5 мм, для компенсации микродвижений и исключения проникновения влаги. Крепление элементов выполняется с контролем уровней и геометрии для предотвращения перекосов.
Для снижения риска деформаций и передачи нагрузок на стены следует предусмотреть компенсационные зазоры между пристройкой и домом. При этом между деревянным каркасом террасы и стеной монтируют гибкие монтажные ленты или компенсаторы, обеспечивающие возможность незначительных сдвигов конструкции без нарушения герметичности.
Все деревянные элементы, контактирующие со стеной и фундаментом, должны быть обработаны антисептиками и влагозащитными средствами. Особое внимание уделяется узлу соединения с домом – там обязательно используют гидроизоляционные материалы и пароизоляцию для предотвращения гниения и образования плесени.
Монтаж следует выполнять после окончательного усадки фундамента и стен дома, чтобы избежать появления трещин и смещений в местах крепления. Если проектируется теплое помещение, рекомендуется установка деформационных швов с применением специальных профилей и герметиков, рассчитанных на температурные и влажностные колебания.
Вопрос-ответ:
Какие преимущества дает использование винтовых свай для устройства террасы?
Винтовые сваи обеспечивают быструю и надежную основу для террасы без необходимости масштабных земляных работ. Они позволяют легко работать на разных типах грунта, включая сложные и пучинистые почвы. Кроме того, такой фундамент минимально нарушает участок и не требует большого объема бетонирования.
Как правильно выбрать размер и длину винтовых свай для пристройки террасы?
Выбор параметров свай зависит от веса конструкции и характеристик грунта. Для легкой деревянной террасы обычно подходят сваи диаметром от 89 до 108 мм и длиной от 1,2 до 2 метров. Если грунт рыхлый или имеется слой песка, нужно использовать сваи большей длины, чтобы они надежно зафиксировались в плотных слоях земли. Рекомендуется провести геологическое обследование участка или обратиться к специалистам, чтобы рассчитать точные размеры.
Можно ли самостоятельно установить винтовые сваи и сделать террасу или лучше обратиться к профессионалам?
Монтаж свайного основания можно выполнить самостоятельно при наличии необходимого инструмента и опыта. Важно правильно рассчитать количество свай, глубину и вертикальность их установки. Ошибки при монтаже могут привести к перекосам конструкции и снижению ее прочности. Для тех, кто впервые сталкивается с таким видом работ, разумно проконсультироваться со специалистами или пригласить бригаду, чтобы избежать возможных проблем и сэкономить время.
Как ухаживать за террасой на винтовых сваях, чтобы продлить срок службы?
Уход включает регулярный осмотр основания на предмет коррозии или повреждений, особенно если сваи металлические. Рекомендуется периодически обрабатывать их антикоррозийными средствами. Саму террасу нужно защищать от влаги, используя защитные покрытия для дерева или других материалов. Также важно следить, чтобы вода не застаивалась у основания, для этого стоит предусмотреть хорошую дренажную систему вокруг террасы.
