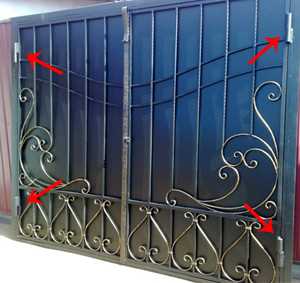

Надёжность створок напрямую зависит от качества сварного соединения петель с рамой. При работе с профильной трубой учитываются толщина стенки, тип стали и расположение швов. Наиболее часто используется труба сечением 60×30 мм или 60×40 мм со стенкой 2–3 мм – она обеспечивает достаточную жёсткость при умеренном весе.
Петли выбирают в зависимости от массы ворот и предполагаемой интенсивности эксплуатации. Для створок весом до 100 кг подойдут обычные петли на подшипнике с диаметром оси 16–20 мм. Важно, чтобы основание петли плотно прилегало к трубе, без зазоров. При необходимости площадку петель подтачивают, особенно если используется круглая опора.
Перед сваркой необходимо зачистить контактные поверхности до металла, обезжирить и выставить петли строго по вертикали. Для фиксации используют магнитный уголок или прихватки в 2–3 точках. После проверки хода створки и устранения перекосов проваривают шов по периметру. Сварка ведётся короткими участками, чтобы избежать перегрева трубы и коробления металла.
Если ворота тяжёлые, рекомендуется усиливать места крепления: либо вваркой усиливающей пластины внутрь трубы, либо установкой дополнительных накладок. Это особенно актуально при установке автоматики или при эксплуатации ворот в ветреных зонах.

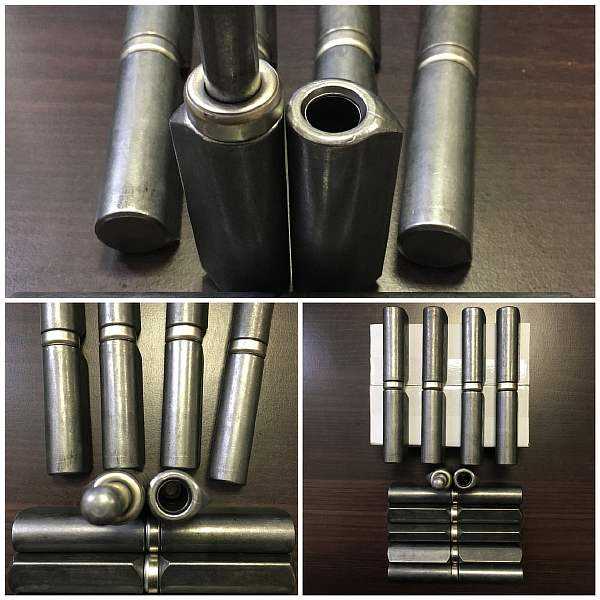

Выбор подходящих петель для профильной трубы
Петли для ворот из профильной трубы подбираются с учётом веса створок, способа монтажа и условий эксплуатации. Неправильно выбранная фурнитура приводит к перекосу и быстрому износу конструкции.
- Материал петель: для уличных ворот оптимальны стальные изделия с антикоррозийным покрытием. Латунные и алюминиевые петли не подходят – недостаточная прочность и склонность к деформации.
- Тип конструкции:
- Петли с подшипником – для тяжёлых створок (от 70 кг). Обеспечивают плавный ход и снижают нагрузку на сварные швы.
- Петли без подшипника – подойдут для лёгких калиток и хозяйственных ворот.
- Размер: выбирается исходя из массы створки и сечения профильной трубы. Например, для ворот из трубы 60×40 мм и створкой до 100 кг подходят петли длиной 100–120 мм с осью 14–16 мм.
- Способ крепления:
- Под сварку – обеспечивает надёжную фиксацию, предпочтителен для стальных труб.
- С монтажной площадкой – используются реже, применимы при невозможности сварки.
- Защитные элементы: наличие смазочных каналов и резьбовых заглушек увеличивает срок службы и упрощает обслуживание.
Не рекомендуется использовать мебельные и декоративные петли: они не рассчитаны на нагрузку и быстро выходят из строя.
Подготовка поверхности трубы под сварку
Качество сварного шва напрямую зависит от состояния зоны сварки. Наличие ржавчины, масла или старой краски резко снижает прочность соединения. Обработка профильной трубы перед привариванием петель включает несколько обязательных этапов.
- Удалить старое покрытие. Используется металлическая щётка, абразивный круг или шлифовальная насадка. Поверхность зачищается до чистого металла минимум на 2–3 см вокруг места будущего шва.
- Обезжирить. После зачистки металл необходимо обработать ацетоном или растворителем типа 646. Это убирает остатки масла, пыли и влаги.
- Проверить геометрию. Торцы труб должны быть ровными. Искажения препятствуют плотному прилеганию петель и вызывают перекос створки.
- Устранить заусенцы. После зачистки могут остаться острые края и металлическая стружка – их нужно удалить, чтобы избежать микротрещин при сварке.
Если работа ведётся при низкой температуре, металл перед сваркой прогревается строительным феном или газовой горелкой – особенно при высокой влажности. Это предотвращает конденсат и раковины в шве.

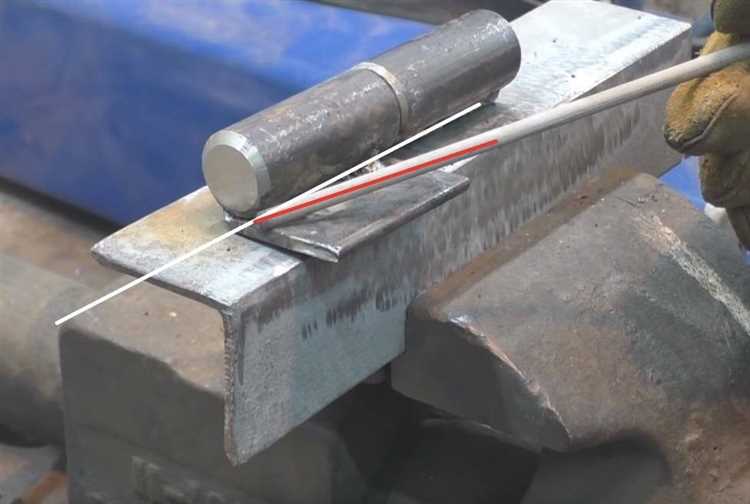

Разметка точек крепления петель
Перед началом разметки створки и стойка ворот устанавливаются в проектное положение с точной фиксацией уровня и вертикали. Отклонение по отвесу не должно превышать 2 мм на метр высоты.
Петли располагаются на расстоянии 200–250 мм от верхнего и нижнего краёв створки. При высоте более 2 м целесообразно добавить третью петлю между крайними, сместив её ближе к нижней части для уменьшения нагрузки на верхнюю точку.
Места приварки отмечаются строго по центру профильной трубы стойки и створки. Используется малярный шнур или лазерный уровень. Погрешность расположения осей петель между створкой и стойкой не должна превышать 1 мм, иначе возможен перекос при открывании.
Важно: петли не должны упираться в углы трубы. Минимальный отступ от края профильной трубы – 15 мм. Это необходимо для прочной проварки по периметру и доступа сварочной горелки.
Совет: перед сваркой рекомендуется закрепить петли прихватками и проверить ход створки. При отсутствии заеданий швы обвариваются полностью.
Выравнивание петель по вертикали и горизонтали
Перед фиксацией петель необходимо точно определить их положение. Для этого створку и стойку рамы выставляют на одинаковом основании, исключающем перекос. Рекомендуется использовать уровень не менее 60 см, а также лазерный построитель плоскостей. Контроль ведётся по двум осям: вертикальной и горизонтальной.
Вертикальное выравнивание выполняется по стойке рамы. Петли прикладываются к точкам крепления и выравниваются строго по отвесу. Допустимое отклонение – не более 1 мм на каждый метр высоты. При необходимости под петли временно подкладывают металлические прокладки толщиной до 1 мм.
Горизонтальная плоскость контролируется между створкой и рамой. Зазор должен быть одинаковым вдоль всей длины петли. Для проверки используют щуп или полоску металла толщиной 2 мм. Измерение выполняется в нескольких точках.
После предварительной фиксации точечной сваркой проверяется плавность движения створки. Если наблюдается перекос или заедание, петли смещают, добиваясь свободного хода. Только после окончательной проверки швы завариваются полностью.

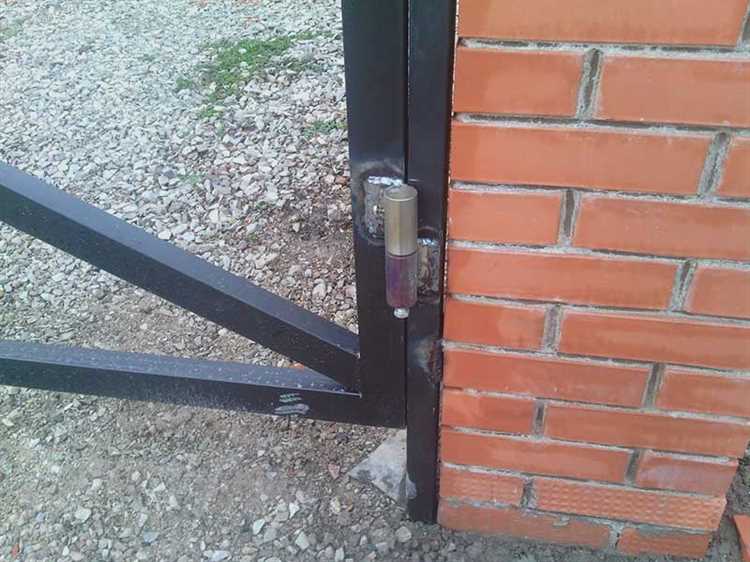

Закрепление петель перед сваркой с помощью струбцин
Перед фиксацией петель необходимо точно разметить их положение на стойке и створке. Расстояние от края трубы до центра петли должно быть одинаковым на верхнем и нижнем креплении. При использовании петель с подшипником обеспечивается минимальный зазор между створкой и стойкой – не более 2–3 мм.
Для временной фиксации подойдут сварочные или трубные струбцины с широкими губками. Металлические детали следует зажимать через асбестовую или графитовую прокладку, чтобы избежать повреждений и перегрева при прихватке. Усилие прижима регулируется до устранения люфта между деталями, но без деформации трубы.
Петли фиксируются в закрытом положении створки. При этом створку рекомендуется подпереть домкратом или подложками на нужной высоте. После установки струбцин проверяют легкость открывания – створка должна свободно двигаться без перекосов. Только после этого выполняются точечные прихватки сваркой в двух-трех точках.
Фиксация должна исключать малейшее смещение деталей при сварке. Если после прихватки створка заклинивает, петли срезают, и установка повторяется с новой подгонкой.

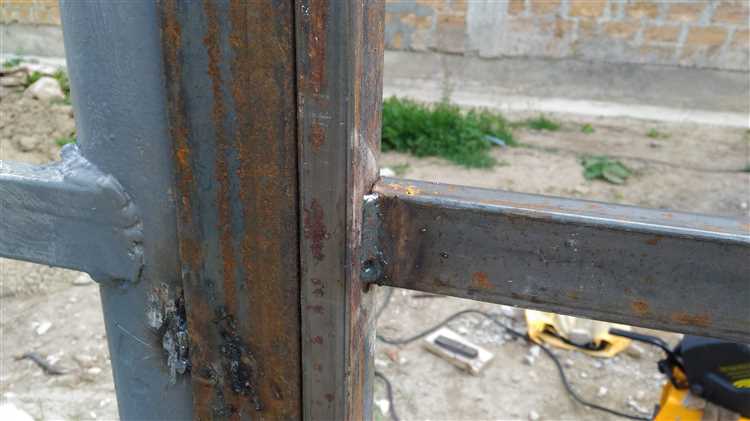

Сварка петель к профильной трубе полуавтоматом
Для сварки используется полуавтомат в среде защитного газа (обычно CO2 или смесь CO2 с аргоном). Диаметр проволоки подбирается в пределах 0,8–1,0 мм. Ток устанавливается в диапазоне 60–90 А – точное значение зависит от толщины профильной трубы (обычно 2–3 мм) и положения шва.
Петли фиксируются к трубе прихватками. Сначала делают две диагональные точки сварки – по одной сверху и снизу петли. Это позволяет избежать перекоса. После проверки положения выполняется полный шов.
Сварку ведут короткими участками по 2–3 см, с паузами между проходами. Это уменьшает деформацию металла и перегрев петли. При необходимости трубу подваривают по кругу, чтобы компенсировать зазоры и обеспечить прочность крепления.
Следят за формой валика: он должен быть равномерным, без подрезов и наплывов. Шов зачищают болгаркой с лепестковым кругом, не срезая металл вплотную, чтобы не ослабить соединение.
Перед покраской место сварки обезжиривают и покрывают грунтом. Если ворота будут использоваться интенсивно, петли проваривают по всей окружности в два прохода с перехлёстом швов не менее 1 см.

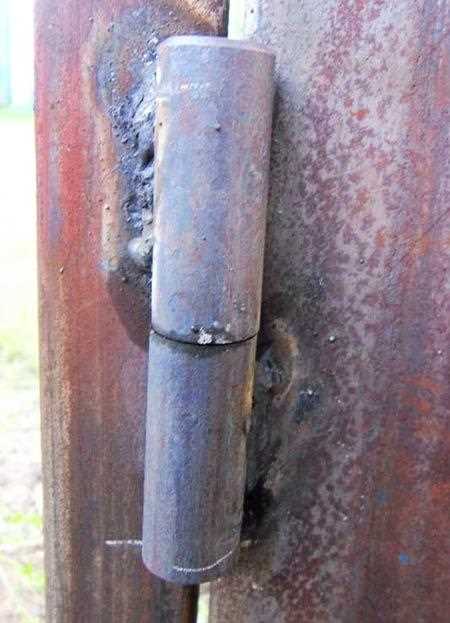

Проверка свободного хода створки после сварки
После полного остывания сварных швов необходимо убедиться, что створка двигается без заеданий и перекосов. Для этого распахните ее на полный угол и верните в закрытое положение. Ход должен быть плавным, без усилий и перекручиваний.
Проверьте зазоры между створкой и рамой. Расстояние по периметру должно быть одинаковым, допустимое отклонение – не более 3 мм. Неравномерность говорит о смещении петель или деформации трубы от перегрева при сварке.
Если створка затирает, используйте длинный уровень или отвес, чтобы выявить точку перекоса. При необходимости проведите локальную правку – например, прогрейте проблемный участок газовой горелкой и корректно подогните трубу.
Дополнительно проверьте, нет ли люфта в местах крепления петель. При наличии зазора проварите соединение повторно. После устранения всех дефектов нанесите антикоррозийное покрытие на сварные швы и участки правки.
Защита сварных швов от коррозии
Сварные швы на воротах из профильной трубы уязвимы к коррозии из-за остаточного напряжения и микротрещин, в которых скапливается влага. После остывания металла необходимо зачистить шов металлической щёткой или лепестковым кругом до блеска, удалив шлак, окалину и побежалость.
Обезжиривание выполняется уайт-спиритом или ацетоном. При использовании кислотных грунтов нужно избегать остатков влаги, иначе возможна реакция с образованием пузырей под покрытием.
Первичный слой – антикоррозионный грунт на основе цинка (не менее 80% цинкового наполнителя). Он образует гальваническую защиту и снижает риск электрохимической коррозии. Наносится в 2 слоя с интервалом высыхания, указанным производителем.
Финишное покрытие – атмосферостойкая эмаль для наружных работ. Оптимально использовать полиуретановые или алкидно-уретановые составы. Рекомендуется наносить в 2 слоя с просушкой. Толщина итогового покрытия – не менее 100 мкм.
Если ворота установлены в регионе с высокой влажностью или рядом с дорогой, зимой посыпаемой реагентами, дополнительная защита возможна с помощью восковых антикоров или полиуретановых лаков.
Вопрос-ответ:
Нужно ли сверлить отверстия в профильной трубе перед тем, как варить петли?
Обычно сверление отверстий не требуется. Петли привариваются непосредственно к поверхности профильной трубы. Главное — правильно выставить их положение и хорошо зачистить места сварки. Иногда отверстия делают только в декоративных или нестандартных решениях, но для обычных уличных ворот этого не нужно.
Какие электроды лучше использовать для сварки петель к воротам из профильной трубы?
Для таких работ чаще всего применяют электроды марки МР-3 или УОНИ 13/55. Они хорошо подходят для сварки конструкционной стали, из которой обычно делают профильные трубы и петли. Диаметр электрода выбирается в зависимости от толщины металла — чаще всего это 2,5 или 3,2 мм. Важно, чтобы электроды были сухими и хранились в подходящих условиях.
Можно ли варить петли на весу или обязательно снимать ворота?
Сварку лучше делать, когда створка ворот снята и лежит горизонтально. Так легче контролировать положение петель и добиться точности. Работа на весу возможна, но только при достаточном опыте — есть риск перекоса и перегрева. Если петли приварить неровно, створка может заедать или не закрываться. Поэтому при первой сварке лучше всё-таки работать на разобранной конструкции.
Как определить правильное положение петель, чтобы створки потом не провисли?
Петли нужно выставлять строго по одной вертикали. Для этого удобно использовать шнур или лазерный уровень. Нижнюю петлю ставят ближе к краю створки, а верхнюю — чуть ниже верхнего края трубы. Если профильная труба тонкая, то стоит усилить места крепления петель накладками — так конструкция будет жёстче и меньше риск, что петли со временем оторвутся или начнётся перекос.
Чем зачистить металл перед сваркой, чтобы шов получился качественным?
Обычно для зачистки используют болгарку с лепестковым или зачистным кругом. Нужно убрать ржавчину, краску и грязь до чистого металла — это обеспечит хорошее сцепление сварки с поверхностью. Также желательно обезжирить место, особенно если там были следы масла или антикоррозийной обработки. Некачественная подготовка поверхности может привести к пористому или слабому шву.
