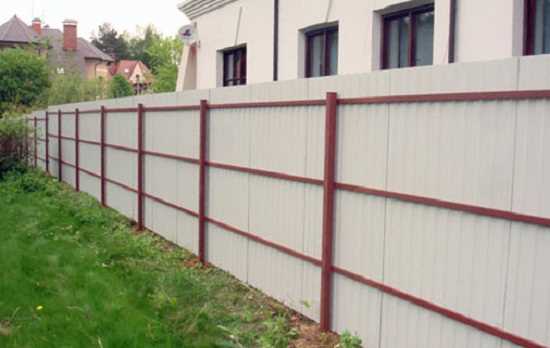

Сварка профильной трубы к круглому столбу – задача, требующая точности и правильного подхода к подготовке соединения. Такие соединения часто используются при монтаже заборов, ворот, антенн и других металлических конструкций. Основная сложность заключается в разной геометрии соприкасающихся элементов, что требует предварительной подгонки трубы под радиус столба.
Перед сваркой необходимо сделать точную разметку. Конец профильной трубы подрезается с учетом радиуса столба. Для этого можно использовать шаблон, вырезанный из картона или пластика. Простейший способ – приложить трубу к столбу, обвести контур и перенести его на заготовку. Точные подрезы обеспечивают максимальную площадь контакта металлов, что повышает прочность шва.
При сварке используют инверторные полуавтоматы или аппараты ММА с электродами типа АНО-21 или УОНИ-13/55, если требуется высокая прочность. Толщина металла профильной трубы должна быть не менее 2 мм, иначе есть риск прожога. Перед началом сварки металл зачищают от ржавчины и оцинковки в зоне контакта на 20–30 мм с каждой стороны.
Для прочного соединения рекомендуется делать точечные прихватки в нескольких местах по периметру, после чего выполнять полный шов. Шов прокладывают равномерно, избегая перегрева трубы. После остывания соединения шов зачищается болгаркой и, при необходимости, грунтуется или окрашивается для защиты от коррозии.
Подбор типа сварки для соединения профильной трубы и круглого столба
Выбор метода сварки зависит от толщины металла, положения соединения и условий эксплуатации конструкции. Неправильный подбор технологии может привести к снижению прочности шва или деформации соединяемых элементов.
- Ручная дуговая сварка (ММА) – оптимальна при работе на открытом воздухе и с толстыми стенками (от 3 мм). Электроды типа УОНИ 13/55 обеспечивают прочный шов и глубокое проплавление, что важно при соединении трубы с круглыми элементами.

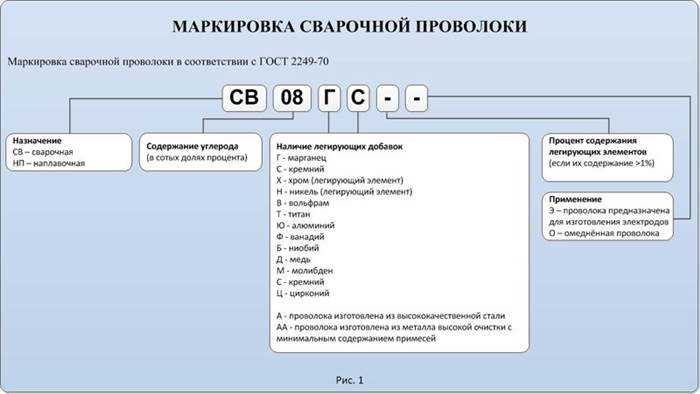

- Полуавтоматическая сварка (MIG/MAG) – подходит для тонкостенных труб (1,5–3 мм). Обеспечивает ровный шов и минимальные деформации. Рекомендуется использовать проволоку диаметром 0,8–1,0 мм и защитный газ CO2 или смесь Ar+CO2.
- TIG-сварка – применяется при необходимости высокого качества шва, например, в декоративных или ответственных конструкциях. Требует предварительной подготовки кромок и точного контроля тепловложения. Применяется в основном при толщине до 2,5 мм.
Для вертикального соединения профильной трубы с круглым столбом предпочтительнее использовать ММА или MIG/MAG, так как они лучше справляются с пространственными швами и позволяют варить «снизу вверх». При толщине менее 2 мм следует избегать ММА-сварки из-за высокого риска прожога.
Перед началом работ необходимо удалить оцинковку и ржавчину в зоне шва минимум на 20 мм от края. Это исключит поры в шве и повысит его долговечность. После сварки – обязательная зачистка и антикоррозийная защита.
Как разметить и подогнать профильную трубу к радиусу круглого столба
Обведите контур столба на торце профильной трубы маркером, удерживая трубу перпендикулярно или под нужным углом к поверхности столба. Если труба располагается под углом, следует разметить обе стороны с учётом наклона – для этого полезно использовать шаблон, выполненный из плотного картона или пластика, предварительно подогнанный по радиусу столба.
Удалите лишний металл по контуру разметки. Для этого применяйте болгарку с лепестковым диском или шлифовальным кругом – это позволит добиться плавного, точного радиусного выреза. Проверяйте посадку после каждого прохода, добиваясь плотного прилегания без зазоров.
Если профильная труба имеет большую толщину стенки, используйте ленточную пилу для начального грубого выреза, а затем – болгарку для финишной подгонки. При серийных работах целесообразно изготовить металлический шаблон под нужный диаметр столба и форму торца трубы.
После подгонки обязательно удалите заусенцы и следы маркера. Поверхности должны плотно сопрягаться на всей площади контакта для надёжной сварки без прожогов и пустот.

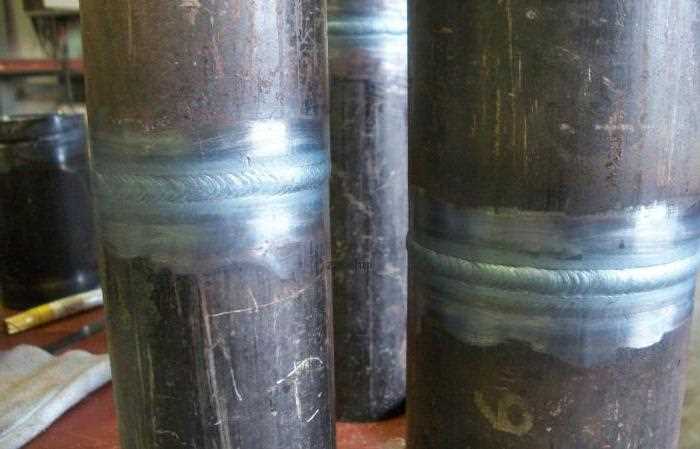

Какие электроды использовать для сварки разнородных труб
Для соединения профильной трубы из углеродистой стали с круглым столбом из конструкционной легированной стали применяются электроды с повышенной способностью к образованию прочного шва на разнородных материалах. Оптимальный выбор – электроды с рутилово-целлюлозным покрытием типа УОНИ-13/55 или аналогичные марки с содержанием никеля и молибдена, например, МР-3 или ОЗЛ-6, если требуется высокая ударная вязкость.
При сварке черной стали с легированной важно учитывать термическое расширение материалов. Электроды типа ЦЛ-11 обеспечивают минимальные напряжения в зоне термического влияния. Для труб с толщиной стенки до 3 мм рекомендуется использовать диаметр электрода 2,5 мм при токе 60–80 А на постоянном токе обратной полярности. Для стенок от 4 мм – диаметр 3,2 мм, ток 90–110 А.
Особое внимание следует уделить чистоте поверхности: перед сваркой удаляются оксидные пленки, масло, краска. Сварку вести короткой дугой, с минимальным тепловложением, чтобы исключить перегрев и деформацию элементов. Между проходами давать металлу остыть, контролируя структуру шва визуально и, при необходимости, шлифовкой.

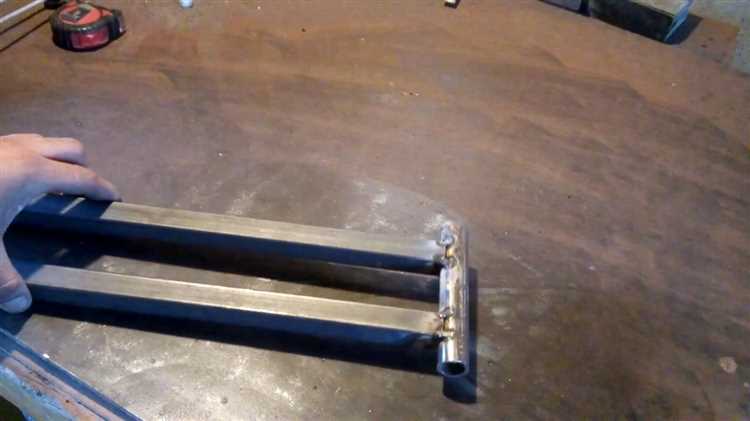

Порядок выполнения швов для прочного соединения
Перед началом сварки профильная труба должна плотно прилегать к круглому столбу. Для этого в торце трубы вырезается полукруглая выемка, совпадающая с радиусом столба. Подгонка исключает зазоры, которые снижают прочность шва.
Сварку начинают с прихваток – коротких точек по краям и в середине шва. Они фиксируют трубу и предотвращают её смещение или деформацию при нагреве. Расстояние между прихватками – не более 50 мм.
Основной шов выполняется многопроходной техникой. Первый проход – корневой, он укладывается с минимальной толщиной и обеспечивает первоначальное сцепление. Ток подбирается по толщине металла: для стенки 2 мм оптимально 70–90 А при электроде Ø3 мм.
Следующий проход – заполняющий. Он накладывается после полного остывания первого. Каждый последующий слой немного перекрывает предыдущий, исключая пустоты. Сварку ведут дугой длиной не более 2 мм, перемещая электрод плавно, без рывков.
Финишный проход выполняется широким валиком с равномерным наложением, без подрезов и кратеров. Для повышения прочности рекомендуется чередование направлений: если первый проход шёл слева направо, второй – наоборот.
После завершения сварки шов зачищают от шлака и визуально проверяют на отсутствие пор, трещин и наплывов. При необходимости шов усиливают дополнительным валиком по всей длине сопряжения.
Как избежать прожогов и деформации металла при сварке
Толщина металла должна соответствовать режиму сварки. При работе с профильной трубой 2–3 мм и круглым столбом схожей толщины избегайте чрезмерной мощности тока. Для ручной дуговой сварки (ММА) оптимален ток 70–90 А при использовании электрода Ø2.5 мм.
Выбор электрода имеет значение: предпочтительны рутиловые или основные электроды с меньшей теплопередачей, например УОНИИ-13/55 для снижения риска прожога.
Точечная фиксация перед основным швом снижает напряжение. Зачищенные контактные точки прихватываются короткими швами с интервалом 100–150 мм – это предотвращает смещение и локальный перегрев.
Равномерное распределение тепла достигается поэтапной сваркой. Не ведите сплошной шов: варите участками по 2–3 см, чередуя стороны и давая металлу остыть. Это уменьшает тепловую деформацию и сводит к минимуму коробление элементов.
Контроль зажима: крепление трубы и столба в сварочном приспособлении с жесткой фиксацией исключает изгибы при нагреве. Не допускается сварка в «подвешенном» состоянии.
Подготовка кромок: фаска на краях профильной трубы улучшает качество провара и снижает риск прожога тонкостенного участка при первичном касании дугой.
Охлаждение без воды: резкое охлаждение водой вызывает микротрещины. Оставьте деталь остывать на воздухе в течение 10–15 минут между проходами.
Контроль за длиной дуги: минимальная дуга обеспечивает локальный нагрев, снижает риск прожога. Оптимальное расстояние – 1–1.5 мм от поверхности детали.
Проверка напряжения: если используется инвертор, выставьте напряжение в нижней границе допустимого диапазона, соответствующего диаметру электрода.
Проверка качества сварного соединения и доработка шва
После сварки профильной трубы к круглому столбу необходимо тщательно проверить шов на отсутствие дефектов. Визуальный осмотр проводится при хорошем освещении с помощью увеличительного стекла 5–10x для выявления трещин, непроваров и пор. Особое внимание уделяется зоне стыка и переходу металла трубы к столбу.
Для выявления внутренних дефектов рекомендуется применять магнитный или ультразвуковой контроль. Магнитный метод эффективен на ферромагнитных материалах, позволяя обнаружить поверхностные и подповерхностные трещины. Ультразвуковой контроль выявляет пустоты и непровары глубиной до 2 мм и более.
После проверки шов необходимо обработать угловой шлифовальной машиной с кругом 40–60 зернистости, убирая окалину и наплывы, не снижая при этом толщину металла более чем на 1 мм. Для улучшения адгезии и защиты от коррозии рекомендуется выполнить финишную шлифовку кругом 120–180 зернистости.
При обнаружении дефектов глубиной более 1 мм следует повторно провести сварку с предварительным зачистом поврежденного участка до чистого металла. Запрещено закрывать трещины шпаклевкой или герметиком без устранения корня дефекта.
После доработки шва необходимо очистить поверхность от окалины и остатков шлака с помощью металлической щетки или пескоструйной обработки. Завершающий этап – нанесение антикоррозионного покрытия, подходящего для наружных условий эксплуатации.
Вопрос-ответ:
Какие инструменты и материалы понадобятся для сварки профильной трубы к круглому столбу?
Для работы потребуются сварочный аппарат (например, инвертор), электроды или проволока для сварки, угольник или уровень для контроля углов, защитная маска и перчатки. Также желательно иметь металлическую щетку для очистки поверхностей и болгарку для подготовки и обработки кромок труб перед сваркой.
Как правильно подготовить профильную трубу и круглый столб перед сваркой?
Сначала нужно очистить контактные поверхности от ржавчины, краски и загрязнений с помощью металлической щетки или наждачной бумаги. Затем обработать края труб болгаркой, чтобы обеспечить плотное прилегание и убрать заусенцы. Важно проверить и зафиксировать детали в нужном положении с помощью струбцин или прихваток, чтобы избежать смещения во время сварки.
Какие существуют основные способы сварки профильной трубы к круглому столбу, и какой из них лучше выбрать?
Чаще всего используют ручную дуговую сварку или полуавтоматическую сварку в среде защитного газа (MIG/MAG). Ручная сварка доступна и универсальна, подходит для большинства задач. MIG/MAG сварка обеспечивает более аккуратный шов и меньше разбрызгивания. Выбор зависит от имеющегося оборудования и опыта сварщика.
Какие ошибки чаще всего допускают при сварке профильной трубы к круглому столбу, и как их избежать?
Основные ошибки — это недостаточная подготовка поверхностей, неправильный выбор режима сварки (ток, скорость), плохое закрепление деталей, что приводит к смещению и перекосу. Чтобы избежать проблем, необходимо тщательно очистить металл, подобрать оптимальные параметры сварочного аппарата, использовать прихватки для фиксации и контролировать качество шва во время работы.
Как обеспечить прочное и долговечное соединение профильной трубы с круглым столбом?
Для прочности сварочного шва важно соблюдать технологию сварки — равномерно прогревать металл, избегать перегрева и прожогов, делать качественные прихватки и равномерный шов по всей длине стыка. После сварки шов можно обработать шлифовальной машинкой и покрыть защитным антикоррозийным составом, чтобы увеличить срок службы конструкции.
Как правильно подготовить профильную трубу и круглый столб перед сваркой, чтобы соединение получилось прочным?
Перед сваркой важно тщательно очистить места соединения от ржавчины, краски и грязи. Для этого обычно используют металлическую щетку или наждачную бумагу. Также рекомендуется обезжирить поверхности с помощью растворителя, например, ацетона или спирта. На профильной трубе нужно сделать ровный срез, чтобы она плотно прилегала к круглому столбу. Иногда для более надежного соединения трубу подгоняют по форме столба — например, делают вырезы или фаски, чтобы увеличить площадь соприкосновения металла. Это помогает сварному шву держать нагрузку лучше и уменьшает вероятность появления трещин.
Какие типы сварки лучше использовать для соединения профильной трубы с круглым столбом и почему?
Для таких конструкций часто применяют электродуговую сварку с покрытыми электродами или полуавтоматическую сварку в среде защитного газа (MIG/MAG). Электродуговая сварка удобна своей простотой и доступностью, она позволяет работать с разной толщиной металла. Полуавтоматическая сварка обеспечивает более ровный и аккуратный шов, особенно если профильная труба и столб имеют тонкие стенки. Кроме того, MIG/MAG сварка снижает риск прожогов и деформаций, что важно для сохранения геометрии деталей. При выборе метода стоит учитывать опыт сварщика и оборудование, которым он располагает.
