RGB светодиодные ленты работают от 12 или 24 В постоянного тока и содержат три канала: красный (R), зелёный (G) и синий (B). Каждый из них управляется по отдельности, что позволяет получить любые оттенки цвета при смешивании. Если контроллер отсутствует или вышел из строя, ленту всё равно можно протестировать с помощью доступных средств – блока питания и нескольких проводов.
Если при подаче питания на общий контакт и замыкании одного из каналов загорится соответствующий цвет, значит, лента исправна. Например, при замыкании канала R должен загореться красный сегмент. Отсутствие свечения у одного из цветов может указывать на обрыв дорожки, перегоревший светодиод или неисправность пайки в сегменте.
Важно: нельзя подключать каналы напрямую к источнику питания без резисторов, если они отсутствуют в самой ленте. Большинство RGB-лент имеют встроенные токограничивающие резисторы, но перед проверкой стоит убедиться в этом по маркировке или технической документации.
Простой тест позволяет оперативно выявить проблему и оценить работоспособность ленты без сложного оборудования и специализированных контроллеров.
Определение типа RGB ленты: общая или адресная
Чтобы точно определить тип RGB ленты, необходимо осмотреть её структуру и количество проводников. У общей RGB ленты обычно 4 контакта: один общий (чаще всего анод или катод) и три канала для красного, зелёного и синего цветов. Провода или контактные площадки подписаны как V+, R, G, B либо наоборот – в зависимости от типа (анодная или катодная).
Адресная лента имеет минимум 3 контакта, но среди них обязательно присутствует линия данных (обозначается как DI, DIN, Data). Иногда добавляется контакт для синхронизации (CI или CLK), особенно в более сложных моделях (например, WS2801). Также можно увидеть микросхемы управления (WS2812, SK6812) на каждом сегменте или даже внутри каждого светодиода. Это отличительный признак адресности – возможность индивидуального управления каждым светодиодом.
Если при подаче питания на адресную ленту без контроллера светодиоды не загораются вовсе или кратковременно мигают, это также указывает на необходимость передачи управляющего сигнала. В отличие от общей ленты, где при подаче напряжения на один из каналов сразу включается соответствующий цвет по всей длине.
Для проверки без контроллера: подключите питание (обычно 5В или 12В, смотрите маркировку) и замкните контакты R, G или B на общий. Если вся лента реагирует – она общая. Если реакции нет, скорее всего, перед вами адресная модель, требующая цифрового управления.

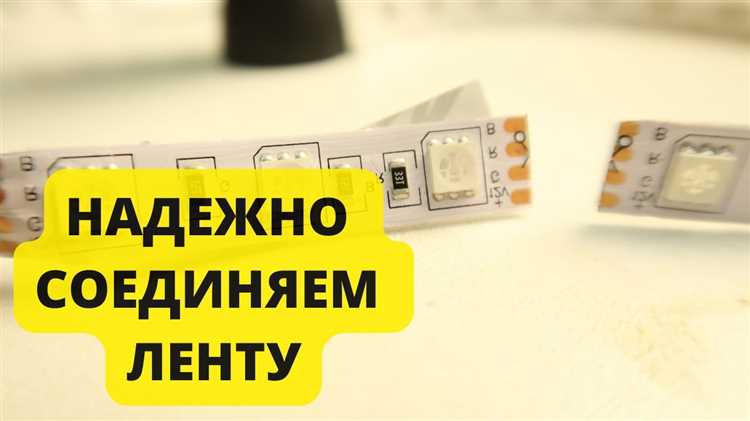

Проверка целостности дорожек и пайки на глаз
Осмотрите ленту при ярком рассеянном свете. Повреждённые дорожки выглядят как потемневшие, обрывистые или разорванные участки медных линий. Особое внимание уделите изгибам и местам отреза – здесь чаще всего возникают микротрещины или обрывы.
При наличии защитного слоя (например, силикона) используйте увеличительное стекло. Ищите вздутия, потемнения или следы коррозии – это может указывать на скрытые повреждения дорожек под покрытием. Неисправные сегменты часто отличаются даже при внешнем осмотре – светодиоды могут быть смещены или иметь следы перегрева на корпусе.
Если обнаружен обрыв, проверьте, есть ли возможность обойти его, перепаяв перемычку из тонкого провода. Не допускайте прямого контакта перемычки с другими дорожками – это может вызвать короткое замыкание.

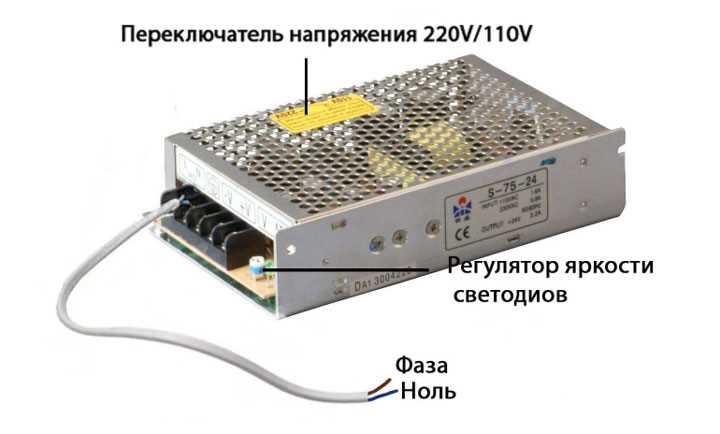

Подключение RGB ленты напрямую к источнику питания
RGB лента состоит из трёх цветовых каналов – красного (R), зелёного (G) и синего (B), а также общего плюса (обычно обозначается как +12V или +24V в зависимости от модели). Для проверки без контроллера можно подключить её напрямую к блоку питания с соответствующим напряжением.
Определите, на какое напряжение рассчитана лента – 12 или 24 Вольта. Эта информация обычно указана на обратной стороне ленты или в её техническом паспорте. Несоответствие приведёт к повреждению компонентов.
Используйте блок питания с выходом на нужное напряжение и минимальным током не менее 1 А на каждый метр ленты. Подключите положительный провод питания к общему плюсовому контакту ленты (обычно белый или черный с маркировкой +12V/+24V). Затем поочередно замыкайте минус питания на один из цветовых каналов: R, G или B. Это даст возможность проверить свечения каждого цвета отдельно.
При проверке соблюдайте полярность. Не допускайте одновременного подключения нескольких каналов к минусу – это может вызвать смешение цветов и исказить результаты проверки. Используйте зажимы-крокодилы или провода с зачищенными концами для временного подключения.
Если при замыкании одного из каналов сегменты ленты не загораются, возможно, повреждён токоведущий путь или перегорели светодиоды. В таком случае проверьте участок ближе к началу или замените сегмент.
Использование крокодилов и резисторов для проверки свечения
Для проверки RGB ленты без контроллера удобно использовать зажимы «крокодил» и резисторы номиналом от 220 до 470 Ом. Это позволяет вручную подавать питание на нужные каналы без риска повредить светодиоды.
- Подключите крокодил от плюса источника питания (обычно 12 В) к общему аноду ленты (обозначен как +12V или VCC).
- К минусовым каналам (R, G, B) подключайте поочерёдно крокодилы через резисторы 330 Ом. Это ограничит ток до безопасного значения.
- Контакт «крокодила» должен быть надёжно зафиксирован на медной площадке ленты. Плохой контакт приведёт к мерцанию или отсутствию свечения.
- Не допускайте короткого замыкания между контактами. Располагайте резисторы так, чтобы исключить их касание.
- Если при подключении резистора к каналу лента светится соответствующим цветом – этот канал исправен.
- Отсутствие свечения при надёжных соединениях и исправном источнике питания указывает на повреждение соответствующего сегмента.
Для более точной оценки состояния RGB ленты можно проверить каждый сегмент отдельно, передвигая крокодилы вдоль контактных площадок. Использование резисторов обязательно – прямое подключение к источнику питания без ограничителя приведёт к перегреву и выходу из строя светодиодов.
Проверка каждой цветовой линии по отдельности
Для точной диагностики RGB ленты без контроллера необходимо проверить каждую цветовую линию – красную (R), зелёную (G) и синюю (B) – отдельно. Это позволяет выявить повреждение конкретного канала или обрыв цепи.
- Определите, где находятся контакты R, G, B и +12V (или +5V в зависимости от ленты). Обычно маркировка указана на плате ленты.
- Подключите положительный контакт блока питания к +12V.
- Поочерёдно замыкайте каждый из цветовых контактов (R, G, B) на общий минус блока питания.
Результат при замыкании:
- Контакт R – лента должна светиться красным.
- Контакт G – засветится зелёным.
- Контакт B – проявится синий цвет.
Если один из цветов не загорается, проверьте наличие напряжения на его линии при замыкании. Используйте мультиметр в режиме измерения постоянного напряжения. Отсутствие реакции может свидетельствовать о повреждённой дорожке, перегоревшем светодиоде или проблемах с пайкой.
Для исключения неисправности блока питания проверьте напряжение на +12V – оно должно быть стабильно в пределах 11.8–12.2 В. При просадке ниже 11 В возможна некорректная работа всех каналов.
Не допускайте короткого замыкания между контактами – используйте зачищенные концы проводов или зажимы типа «крокодил». При тестировании длинных лент проверяйте цветовые линии в разных участках, чтобы исключить обрывы внутри дорожек.

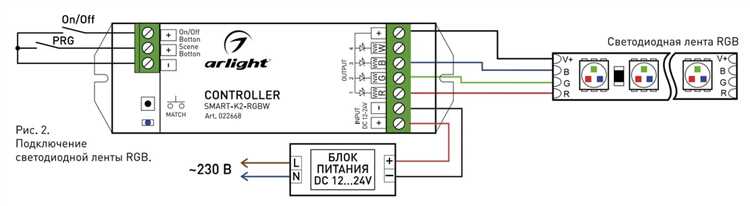

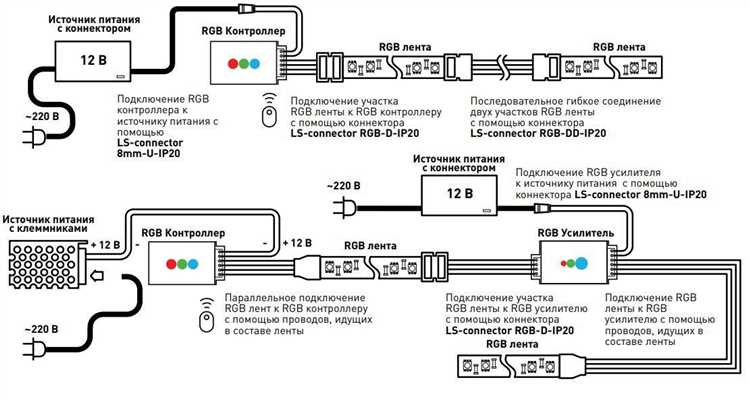

Определение полярности и правильного подключения проводов
Для RGB ленты критично соблюдение полярности питания. Обычно лента имеет четыре контакта: общий плюс (+12 В или +5 В) и три минуса для красного, зелёного и синего каналов. Контакт общего плюса обычно отмечен как «+» или «12V», остальные – цветными проводами или маркировкой R, G, B.
Если проводка не подписана, используйте мультиметр в режиме прозвонки или измерения напряжения. Подключите питание к предполагаемому общему проводу, а щупы – к каждому из трёх остальных. При правильной полярности светодиоды на ленте загорятся соответствующим цветом. Если лента не светится или горит неравномерно, вероятна ошибка в подключении минусовых каналов.
Для однозначного определения «плюса» найдите толстый красный провод или контакт с маркировкой «+». Иногда для проверки можно подать 12 В напрямую на предполагаемый общий контакт и поочерёдно замыкать на «массу» провода R, G, B – соответствующий цвет должен загореться.
При подключении обязательно избегайте короткого замыкания между контактами. Используйте прозрачный изолент или термоусадку для изоляции оголённых концов. При сомнениях проверяйте цепь на низком напряжении, чтобы избежать повреждения светодиодов.
Вопрос-ответ:
Как можно проверить RGB ленту без использования контроллера?
Для проверки RGB ленты без контроллера можно подключить её напрямую к источнику питания с использованием подходящих проводов. Например, соединить плюсовой контакт ленты с положительным выводом питания, а минусовые контакты каждого из цветов (красного, зелёного и синего) — по очереди с минусом питания. Так можно убедиться, что каждая цветовая секция работает корректно.
Какие инструменты потребуются для простого теста RGB ленты без контроллера?
Для тестирования достаточно иметь источник питания с нужным напряжением (обычно 12 В), несколько проводов с крокодилами или зажимами, а также мультиметр, если хочется проверить напряжение и целостность цепи. Иногда удобно использовать блок питания с регулируемым выходом, чтобы избежать повреждений ленты при случайном коротком замыкании.
Почему не рекомендуется проверять RGB ленту напрямую с помощью батарейки без ограничения тока?
Прямое подключение RGB ленты к батарейке без ограничителя тока может привести к перегреву и повреждению светодиодов, поскольку они рассчитаны на стабильное напряжение и ограниченный ток. Кроме того, резкое повышение тока при коротком замыкании может привести к выходу из строя сегментов ленты. Для безопасности лучше использовать блок питания с фиксированным напряжением и защитой.
Как понять, что неисправность RGB ленты связана именно с одним цветом?
При тестировании поочерёдного подключения каждого цветового канала к минусу питания можно заметить, что один из цветов не загорается или светит слабо, в то время как другие работают нормально. Это указывает на проблему в конкретной цепи этого цвета — возможно, повреждён светодиод или нарушена проводка внутри ленты. В таких случаях можно аккуратно осмотреть ленту в месте неисправности или попробовать обрезать повреждённый участок.
Можно ли использовать обычный мультиметр для проверки RGB ленты, и как это сделать?
Мультиметр помогает проверить наличие напряжения и целостность проводников в ленте. В режиме прозвонки можно проверить, нет ли обрывов внутри ленты. Также, подключив ленту к источнику питания, мультиметр позволит измерить напряжение на каждом цветном выводе. Однако для проверки правильной работы светодиодов мультиметр не заменит визуального теста — нужно наблюдать, горят ли светодиоды при подаче питания.
