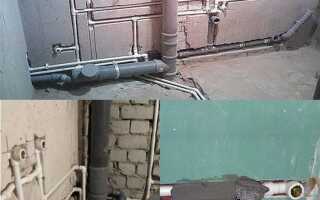

Скрытая прокладка труб в ванной позволяет сохранить эстетичность интерьера и защитить коммуникации от механических повреждений. При этом важно учитывать материал труб, особенности стен и способы монтажа. Неправильный выбор или установка могут привести к сложному и дорогостоящему ремонту.
Для скрытого монтажа оптимально подходят трубы из сшитого полиэтилена (PE-X), полипропилена (PP-R) и многослойные металлопластиковые системы (PEX-AL-PEX). Все они демонстрируют стойкость к коррозии, перепадам давления и температуры. Однако для бетонной или кирпичной стены необходимо выбирать трубы с заводской теплоизоляцией или дополнительно использовать оболочку из вспененного полиэтилена.
Штробление допустимо только в ненесущих стенах. Глубина канавки должна соответствовать диаметру трубы с учетом теплоизоляционного слоя и защитной гофры. Запрещено закладывать соединения в стену – используются только цельные отрезки труб от коллектора до конечной точки водоразбора. Соединения допускаются исключительно в сантехнических нишах с ревизионным доступом.
Перед заделкой труб в стену систему обязательно испытывают опрессовкой: давление должно превышать рабочее минимум в 1,5 раза и выдерживаться не менее 30 минут. Только после этого допускается заполнение штроб цементно-песчаным раствором или гипсовой шпаклевкой.
Для предотвращения конденсата на холодной воде и теплового расширения на горячей важно предусмотреть компенсационные петли или использовать гофру с возможностью перемещения трубы внутри. Это особенно актуально при длине участков более 5 метров.
Монтаж скрытых труб требует точного соблюдения строительных норм и грамотного проектирования. При сомнениях лучше обратиться к специалистам: ошибки на этом этапе могут привести к необратимым последствиям после отделки ванной комнаты.
Выбор материала труб: пластик, металл или сшитый полиэтилен
При скрытом монтаже труб в стенах ванной критически важно выбрать материал, устойчивый к коррозии, механическим нагрузкам и перепадам температуры. Ниже – особенности и рекомендации по каждому варианту.
- Пластиковые трубы (PP, PVC, PPR)
- Температурный диапазон до 95°C, при кратковременных пиковых нагрузках – до 110°C (для PPR).
- Не подвержены коррозии, легки в монтаже, недороги.
- Для горячего водоснабжения предпочтительнее армированные стекловолокном или алюминием трубы PPR.
- Нежелательны при прокладке в бетон – возможна деформация при расширении без компенсационных петель.
- Металлические трубы (медь, сталь)
- Медные трубы выдерживают до 250°C, давление – до 200 бар. Устойчивы к бактериям и УФ-излучению.
- Требуют профессиональной пайки, дороже других решений.
- Оцинкованная сталь не рекомендуется: влага в штукатурке ускоряет коррозию даже при наличии цинкового покрытия.
- Подходят для систем с высокой тепловой нагрузкой (например, подводка к бойлерам).
- Сшитый полиэтилен (PEX-a, PEX-b)
- Рабочая температура – до 95°C, выдерживают до 10 бар. Срок службы – до 50 лет.
- Высокая гибкость позволяет монтировать без соединений в стене, снижая риск протечек.
- Совместим с пресс-фитингами, которые не требуют сварки и надежны при скрытой установке.
- Не выделяют вредных веществ, сертифицированы для питьевой воды.
Для скрытой разводки в стенах оптимальны трубы из сшитого полиэтилена с пресс-соединениями. При ограниченном бюджете допустимы армированные PPR с обязательной компенсацией температурных деформаций. Металл целесообразен в исключительных случаях – при высокой нагрузке и наличии доступа к пайке.
Какие трубы подходят для горячей и холодной воды в стене
Для скрытой прокладки водопровода в стене ванной необходимо выбирать трубы, устойчивые к перепадам температуры, внутреннему давлению и химическим веществам. Основные варианты:
- Сшитый полиэтилен (PEX) – подходит для горячей и холодной воды. Температурный диапазон до +95°C, выдерживает кратковременные скачки до +110°C. Гибкий, не требует фитингов на поворотах, монтируется с помощью обжимных или пресс-соединений. Не подвержен коррозии, не зарастает отложениями.
- Полипропилен (PPR) – используется для горячего водоснабжения с армировкой стекловолокном или алюминием. Рабочая температура до +95°C, срок службы – до 50 лет. Не гнётся, требует сварки и точного расчёта теплового расширения. При монтаже в стену обязательна компенсация линейного удлинения.
- Медные трубы – термостойкие до +250°C, не боятся высокого давления. Обладают антибактериальными свойствами, не окисляются. Недостатки: высокая стоимость и сложность монтажа – требуется пайка и защита от контакта с цементом.
- Металлопластик (PEX-AL-PEX) – состоит из слоёв полиэтилена и алюминия. Максимальная температура – +95°C, давление – до 10 бар. Устойчив к коррозии, легко сгибается. Качественные пресс-соединения обеспечивают герметичность без доступа к фитингам после заделки в стену.
Не рекомендуется использовать гибкие шланги, ПВХ и неармированный полиэтилен. Для скрытой установки критично выбирать трубы с высокой стойкостью к утечкам и возможностью долговременной эксплуатации без обслуживания.
Минимальные допустимые радиусы изгиба для труб скрытой укладки
При скрытом монтаже трубопроводов в стенах особенно важно соблюдать нормативы радиусов изгиба, чтобы избежать повреждения труб и обеспечить надежную эксплуатацию системы.
Металлопластиковые трубы (PE-X/Al/PE или PE-RT/Al/PE): минимальный радиус изгиба без применения инструмента составляет не менее 5 наружных диаметров трубы. При использовании гибочного пружинного инструмента – не менее 3,5 диаметров. Например, для трубы Ø16 мм радиус изгиба должен быть не менее 56 мм без инструмента и 42 мм с инструментом.
Полипропиленовые трубы (PP-R): допускается изгиб только с предварительным прогревом. Минимальный радиус – от 8 до 10 диаметров, в зависимости от толщины стенки и марки. Изгиб без прогрева приводит к микротрещинам и деформации. Например, трубу Ø20 мм можно изгибать с радиусом не менее 160–200 мм при нагреве.
Медные трубы: минимальный радиус изгиба зависит от метода гибки. При ручной гибке – от 3 до 5 диаметров. При использовании гибочного инструмента – от 2 до 3 диаметров. Труба Ø18 мм при правильной гибке требует радиуса не менее 36 мм.
Гофрированные нержавеющие трубы (типа SUS304): допускают минимальный радиус изгиба от 2 диаметров. Для трубы Ø20 мм – радиус не менее 40 мм. Такие трубы можно гнуть вручную, но важно избегать перегибов на одном участке.
Недопустимы изгибы с радиусом ниже рекомендованного значения – это приводит к снижению пропускной способности, образованию напряжений в материале и риску скрытых протечек при эксплуатации.
Необходимая глубина штробы и зазоры для прокладки труб
Глубина штробы зависит от диаметра труб и способа их укладки. Для пластиковых труб диаметром до 20 мм минимальная глубина составляет 25–30 мм. При использовании теплоизоляции глубину увеличивают на её толщину, обычно ещё на 6–9 мм. Для труб диаметром 25 мм и более штроба должна быть не менее 40 мм глубиной.
При вертикальной укладке глубину штробы рассчитывают с учётом обязательного слоя штукатурки толщиной 10–15 мм, которая должна полностью перекрывать трубу. В случае горизонтального монтажа в несущих стенах углубление запрещено нормативами – допустима только укладка в предварительно подготовленные каналы в ненесущих перегородках.
Между трубой и стенками штробы необходимо оставлять зазор минимум 5 мм с каждой стороны. Это исключает повреждение труб при температурном расширении. Если используется гофра или теплоизоляционный кожух, зазор увеличивают до 10 мм. Плотная укладка без зазора недопустима.
В местах поворота труб не допускается жёсткий изгиб без переходных фитингов. Штроба в этих точках должна расширяться минимум на 20% относительно основной линии. Также важно предусматривать компенсационные петли или гильзы в участках длиной более 3 метров для компенсации температурных подвижек.
При параллельной укладке нескольких труб минимальное расстояние между ними должно составлять 20 мм. Это предотвращает перегрев и обеспечивает возможность техобслуживания в случае замены одной из труб.
Как избежать конденсата и промерзания труб в стене ванной
Конденсат образуется при разнице температур между поверхностью трубы и воздухом в штробе. Особенно это актуально для труб с холодной водой. Чтобы исключить накопление влаги, используйте трубную изоляцию из вспененного полиэтилена толщиной не менее 9 мм. Она предотвращает контакт холодной поверхности с теплым влажным воздухом стены.
При скрытом монтаже не допускается прокладка труб в наружных стенах без термоизоляции. Для этого применяют пенополиуретановые оболочки с фольгированным покрытием. Они отражают тепло и минимизируют теплопотери, исключая замерзание труб при снижении температуры в помещении ниже +5°C.
Изоляцию укладывают без зазоров, в местах соединений используют клей-герметик, исключающий попадание воздуха. Пластиковые трубы (PEX, металлопластик) предпочтительнее металлических, так как они менее теплопроводны и устойчивы к минусовым температурам.
Штроба не должна быть герметичной. Минимальное вентилирование полости исключает накопление влажного воздуха. Оптимально прокладывать трубы в защитной гофре и оставлять ревизионные лючки в местах возможного обслуживания.
Также важно избегать плотного соприкосновения трубы с бетонными или кирпичными стенами. Места примыкания заполняются демпферной лентой или монтажной пеной с низкой теплопроводностью.
Скрытый монтаж труб с учетом ревизионного доступа
При скрытом монтаже труб в стенах ванной важно предусмотреть ревизионные люки для оперативного доступа к сантехническим соединениям. Ревизионный люк должен быть установлен в местах подключения труб к сантехнике и участках с возможными протечками, например, возле фитингов и тройников.
Оптимальный размер люка – не менее 300×300 мм, чтобы обеспечить свободный доступ к арматуре и возможность ремонта без разрушения стены. Люки устанавливаются в уровне отделочного покрытия, с дверцей из влагостойкого материала, устойчивого к механическим воздействиям и влаге.
Для обеспечения герметичности и защиты от пыли вокруг ревизионного проема используют уплотнители и герметики. Важно обеспечить свободное пространство за люком, чтобы можно было работать с трубами без ограничений.
При монтаже труб в штробах следует использовать гофрированные или пластиковые защитные каналы, которые не допускают деформации труб при усадке стены и облегчают демонтаж при ремонте.
Проектируя систему, учитывайте возможность расширения ревизионных проемов, чтобы обеспечить доступ к новым элементам без повторного вскрытия стен.
Нормы и СНиПы при укладке труб в капитальные стены
Укладка труб в капитальные стены регулируется СНиП 3.05.01-85 «Внутренний водопровод и канализация зданий» и СНиП 31-02-2001 «Здания жилые многоквартирные». Согласно этим нормативам, трубы должны монтироваться с обеспечением доступа для ремонта или замены, что требует установки ревизионных люков.
Минимальная толщина защитного слоя бетона над трубами из пластиковых материалов должна составлять не менее 20 мм, чтобы исключить механические повреждения при эксплуатации и ремонте стен.
Диаметр штроб для прокладки труб в стенах не должен превышать 25% толщины капитальной стены. При большем диаметре требуется дополнительное армирование или установка гильз.
Расстояние между трубопроводами внутри стены должно быть не менее 50 мм для предотвращения термического воздействия и возможности расширения при нагреве.
При укладке в стены из железобетона необходимо соблюдать нормы по анкерному креплению труб, минимальное расстояние от поверхности стены до крепежных элементов – 30 мм. Для пластиковых труб применяется обязательное использование компенсаторов температурного расширения.
Запрещается прокладывать трубы с горячей водой в непосредственном контакте с металлическими конструкциями без изоляции во избежание коррозии и тепловых деформаций.
Ошибки при заделке труб в стену и как их предотвратить
Неправильный выбор материалов для заделки – частая причина трещин и разрушения. Цементные растворы без добавок гидроизоляции быстро пропускают влагу и разрушаются. Оптимально применять гидрофобные составы или смеси с пластификаторами, которые обеспечивают герметичность и эластичность.
Зачастую не учитывают температурное расширение труб. При жёсткой заделке без компенсаторов внутренние напряжения вызывают трещины в штукатурке и повреждение труб. Для избежания этого оставляют компенсационные зазоры в местах ввода труб и используют гибкие муфты.
Отсутствие предварительного тестирования системы перед заделкой приводит к скрытым протечкам. Перед окончательной заделкой выполните опрессовку труб под рабочим давлением не менее 1,5 часа и убедитесь в отсутствии утечек.
Некачественная подготовка стен к заделке – ещё одна ошибка. Поверхность должна быть очищена от пыли и жира, а также предварительно увлажнена. Это улучшит адгезию раствора и снизит риск отслоений.
Вопрос-ответ:
Какие материалы труб лучше подходят для скрытого монтажа в стенах ванной комнаты?
Для скрытого монтажа чаще всего используют полипропиленовые (ППР) и металлопластиковые трубы. Полипропилен устойчив к коррозии и химическим воздействиям, обладает гладкой внутренней поверхностью, что снижает риск образования отложений. Металлопластиковые трубы гибкие и удобны для прокладки в стенах, они выдерживают перепады температуры и давления. Выбор зависит от бюджета и условий эксплуатации, но оба варианта надёжны для использования в ванной.
Как правильно прокладывать трубы в стене, чтобы избежать протечек и повреждений?
Трубы нужно укладывать с учётом минимальных изгибов и с соблюдением уклона для стока воды, если это требуется. Важно использовать специальные крепления и защитные гильзы, чтобы предотвратить механические повреждения при монтаже и эксплуатации. Все соединения должны быть выполнены качественно с использованием сварки или надёжных фитингов. После монтажа рекомендуется проверить систему на герметичность под давлением, прежде чем закрывать стену.
Какие особенности монтажа труб скрытой разводки необходимо учитывать при ремонте ванной?
При ремонте важно заранее продумать расположение всех сантехнических приборов и учесть точки подключения. Скрытая разводка требует тщательной разметки и выбора правильной глубины укладки труб, чтобы не повредить их при сверлении или креплении отделочных материалов. Лучше использовать трубы, которые легко монтируются и имеют устойчивость к температурным изменениям. Также рекомендуется предусмотреть доступ к основным соединениям через ревизионные люки.
Можно ли использовать медные трубы для скрытого монтажа в ванной и каковы их преимущества?
Медные трубы подходят для скрытого монтажа благодаря своей прочности и долговечности. Они устойчивы к коррозии и биологическим воздействиям, а также хорошо переносят высокие температуры. Медные трубы не выделяют вредных веществ и считаются экологичными. Однако монтаж требует специальных навыков пайки, и стоимость материала выше по сравнению с пластиком. При правильной установке медные трубы служат десятилетиями без ремонта.
Какие ошибки чаще всего допускают при прокладке труб в стенах ванной и как их избежать?
Одна из распространённых ошибок — неправильный выбор диаметра труб, что приводит к снижению давления воды или шуму в системе. Ещё одна ошибка — отсутствие защитных гильз, из-за чего трубы повреждаются при отделочных работах. Иногда плохо герметизируют соединения, что вызывает протечки. Чтобы избежать проблем, нужно тщательно планировать трассу труб, использовать качественные материалы и проверять систему под давлением до закрытия стен. Рекомендуется также доверять работу квалифицированным специалистам.
