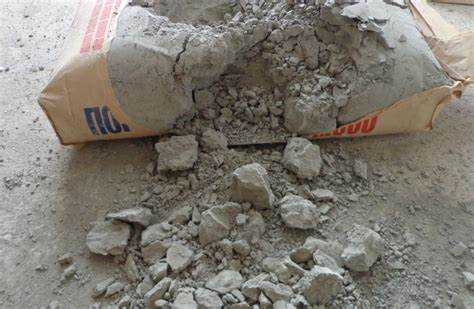

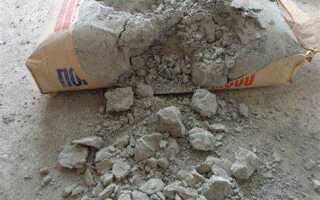

Цемент с истёкшим сроком хранения теряет значительную часть своих вяжущих свойств уже через 2–3 месяца после изготовления. При хранении в неподходящих условиях процесс гидратации может начаться ещё в упаковке, что приводит к образованию комков и снижению активности вяжущего вещества до 30–50%. Использование такого материала в строительстве нарушает прочностные характеристики бетона, увеличивает вероятность трещинообразования и разрушения конструкций.
Особенно критично это для несущих элементов зданий и сооружений, где несоответствие марки прочности приводит к снижению эксплуатационной надёжности. При замешивании раствора с просроченным цементом невозможно точно рассчитать его фактическую прочность, так как нормативные значения уже не соблюдаются. В случае применения цемента, пролежавшего более полугода без герметичной упаковки, потери прочности могут достигать 60% от заявленного показателя.
Рекомендуется перед использованием цемента, срок хранения которого превышает 2 месяца, провести визуальную оценку на наличие комков, а также лабораторное определение остаточной активности. Если материал используется для ответственных работ, его следует полностью заменить. Использование просроченного цемента допустимо только в неответственных зонах и при условии добавления активных минеральных добавок, улучшающих сцепление и компенсирующих потерю прочности.
Как меняются прочностные характеристики при использовании просроченного цемента
Просроченный цемент теряет активность из-за частичного или полного связывания клинкера с влагой и углекислым газом. Уже через 2–3 месяца хранения в ненадлежащих условиях потери прочности могут составлять до 20–30% от нормативной. При превышении срока более чем на полгода снижение достигает 40–50%, особенно в условиях высокой влажности.
Основное изменение – ухудшение начального и марочного показателя прочности. Например, цемент марки М500 после 6 месяцев может соответствовать характеристикам М400 или даже М350. Это особенно критично для конструкций, рассчитанных на высокую несущую способность. Недостаточная прочность приводит к образованию трещин, деформации и снижению устойчивости здания.
Рекомендуется перед применением просроченного цемента провести лабораторное испытание на сжатие контрольных образцов-кубов через 28 суток. Если отклонение от нормативных значений превышает 10%, использовать материал в ответственных конструкциях запрещено.
Для снижения риска можно смешивать просроченный цемент с новым в соотношении не более 1:2, но только при второстепенных работах – стяжках, подбетонках, временных конструкциях. Полностью восстанавливать прочностные характеристики невозможно.
Даже визуально сухой цемент может иметь пониженную активность из-за микроскопических химических процессов. Недопустимо использовать его без анализа, особенно в монолитных плитах, колоннах и несущих стенах.
Опасность ухудшения сцепления цементного раствора с арматурой
Снижение качества сцепления цементного раствора с арматурой – одно из наиболее критичных последствий использования просроченного цемента. При хранении цемента свыше установленного срока активность клинкера снижается за счёт гидратации с образованием поверхностных пленок, что напрямую влияет на прочность контакта с металлом.
При недостаточном сцеплении возникают локальные зоны скольжения между бетоном и арматурой. Это ведёт к снижению несущей способности железобетонных конструкций, особенно на участках, воспринимающих изгиб или сдвиг. Коэффициент сцепления в таких случаях может снижаться на 30–50% по сравнению со свежим цементом, что фиксируется в лабораторных испытаниях образцов на отрыв арматуры.
Наличие карбонатной пленки, формирующейся при контакте просроченного цемента с влагой и углекислым газом воздуха, препятствует прочной адгезии между цементным камнем и стальной арматурой. Это особенно опасно при тонком защитном слое, где риск коррозии повышается при малейших дефектах сцепления.
Для уменьшения риска рекомендуется:
1. Не применять цемент с истёкшим сроком хранения более 60 дней, особенно при строительстве несущих элементов.
2. Проверять активность цемента методом определения нормальной густоты и времени схватывания по ГОСТ 310.3.
3. Избегать повторного использования цемента, контактировавшего с влажной средой, даже при визуальной сохранности порошка.
Игнорирование этих рекомендаций может привести к ускоренному разрушению конструкций, в том числе в пределах нормативного срока эксплуатации.
Влияние просроченного цемента на сроки схватывания и твердения
Просроченный цемент часто содержит повышенное количество предварительно гидратированных частиц, что приводит к нарушению химических реакций при контакте с водой. Это напрямую влияет на время начала и окончания схватывания, а также на продолжительность твердения.
При использовании цемента, хранившегося более шести месяцев без надлежащей защиты от влаги, наблюдаются следующие отклонения от нормы:
- Увеличение времени начала схватывания до 2–3 часов вместо стандартных 45–60 минут;
- Нестабильность окончания схватывания – от ускоренного (менее 3 часов) до чрезмерно затянутого (до 6 часов);
- Замедленное развитие прочности: прочность через 7 суток может составлять менее 50% от нормативной, особенно при температуре ниже +10 °C;
- Снижение интенсивности гидратации в первые 24 часа, что особенно критично при производстве бетонных изделий с жёстким графиком распалубки.
Рекомендуется перед применением цемента с истекшим сроком хранения проводить лабораторную проверку времени начала и окончания схватывания по ГОСТ 310.3. В случае значительных отклонений от нормативов использовать цемент допускается только для неответственных работ или временных конструкций.
Для минимизации риска можно вводить в состав смеси активные минеральные добавки (зола-унос, микрокремнезём) и использовать ускорители твердения. Однако эти меры не гарантируют восстановления исходных характеристик, а только частично компенсируют потери.
Риски образования трещин в конструкциях из-за снижения качества смеси
При использовании просроченного цемента увеличивается вероятность снижения однородности и прочности бетонной смеси, что непосредственно влияет на формирование микротрещин в теле конструкции. Один из ключевых факторов – частичная потеря активных минералов, особенно C3S и C2S, ответственных за набор прочности в ранние и поздние сроки твердения. В результате бетон теряет способность равномерно сопротивляться внутренним напряжениям.
Еще один критичный аспект – снижение водоудерживающей способности смеси. Просроченный цемент хуже связывает воду, из-за чего повышается риск усадочных трещин в первые сутки после укладки. Особенно это проявляется в тонких элементах: плитах перекрытий, стяжках, стеновых панелях.
На объектах с повышенными требованиями к монолитности трещины, вызванные некачественной смесью, становятся очагами проникновения влаги, хлоридов и СО2, что ускоряет коррозию арматуры и сокращает срок службы конструкции. Исправление таких дефектов требует инъекционных материалов, что ведет к дополнительным затратам.
Чтобы минимизировать риски, не допускается применение цемента, хранившегося более 60 суток без герметичной упаковки. Перед использованием необходимо проводить проверку тонкости помола и активной способности методом нормального загустевания и определения прочности контрольных образцов на 2 и 28 сутки. При любых отклонениях от нормативов ГОСТ 10178–85 материал следует утилизировать.
Как определить пригодность просроченного цемента к применению

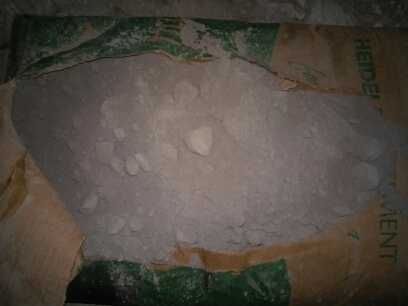

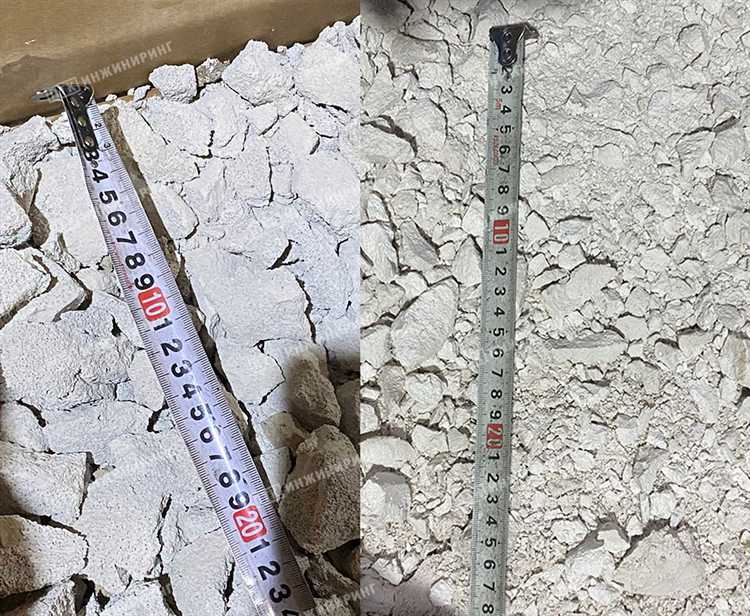

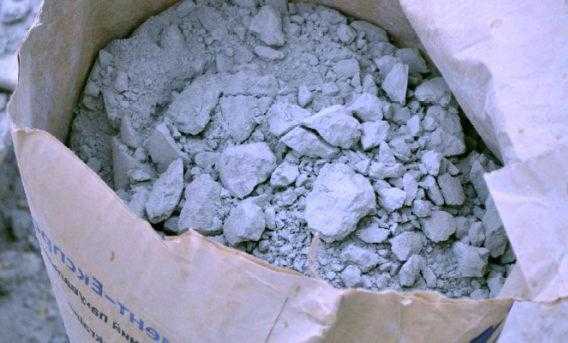

Перед использованием цемента с истекшим сроком хранения необходимо проверить его физическое состояние. Первый признак потери пригодности – образование комков. Если в мешке присутствуют твердые включения, которые не разрушаются при сдавливании пальцами, такой цемент не подходит для ответственных работ.
Следующим этапом является проверка реакционной способности. Для этого смешивают небольшое количество цемента с водой в пропорции 1:3 и наблюдают за началом схватывания. Если раствор не начинает твердеть в течение 45–60 минут при температуре около +20 °C, это указывает на снижение активности. Продукт с такой реакцией непригоден даже для временных конструкций.
Проверка на прочность также позволяет судить о пригодности. Из приготовленного раствора формуют кубик 2×2×2 см и оставляют его на 7 суток в нормальных условиях (при влажности не ниже 90 % и температуре +20 °C). После затвердевания пробу сжимают. Если образец легко крошится или ломается от давления руки, материал утратил прочностные свойства.

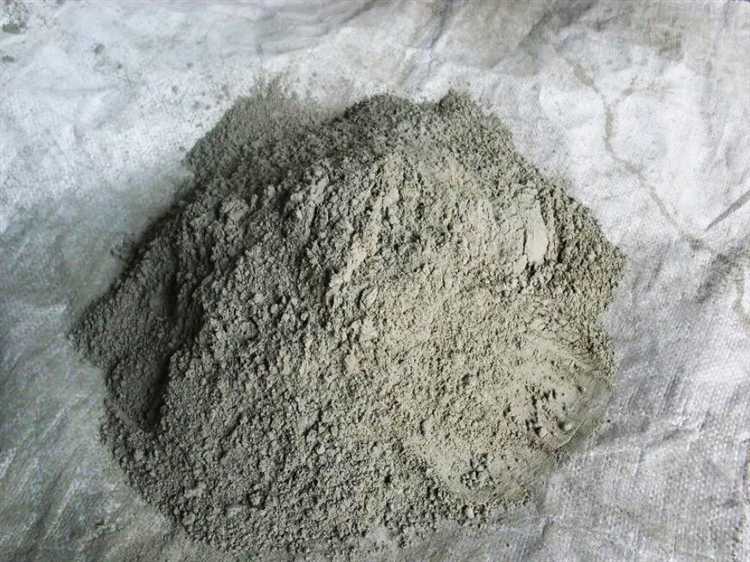

Дополнительно стоит обратить внимание на цвет и запах. Серый оттенок с зеленоватым или розоватым оттенком может говорить об изменении химического состава. Присутствие затхлого или кислого запаха свидетельствует о реакции цемента с влагой и, как правило, о его непригодности.
Даже при удовлетворительных внешних признаках нельзя использовать просроченный цемент в несущих конструкциях, армированных элементах или фундаментах. Его можно применять только в подготовительных или временных работах после предварительного тестирования на реакционную способность и прочность.
Влияние условий хранения на свойства просроченного цемента
Цемент чувствителен к влажности и температуре при хранении. При попадании влаги происходит гидратация клинкера, что снижает активность цемента и уменьшает его прочность. Влажность выше 60% приводит к комкованию порошка и нарушению однородности смеси.
Температурные колебания, особенно выше +40 °C, ускоряют старение цемента, вызывая частичное затвердевание и ухудшая сцепление с заполнителем. Хранение в помещении с постоянной температурой и низкой влажностью (до 50%) продлевает срок пригодности, даже при превышении даты изготовления.
Рекомендации: цемент следует хранить в герметичной упаковке на поддонах, не допуская прямого контакта с полом и стенами. Необходимо избегать складирования на открытом воздухе и в местах с повышенной влажностью.
При признаках слеживания, комков или изменения цвета материала, а также при повышенной влажности внутри упаковки, качество цемента снижается, что негативно отражается на характеристиках готового раствора и строительных конструкций.
Какие строительные работы особенно чувствительны к качеству цемента
Качество цемента напрямую влияет на прочность и долговечность конструкций, поэтому некоторые виды работ требуют особенно тщательного выбора материала.
- Железобетонные конструкции – при изготовлении фундаментов, колонн, плит перекрытий важна однородность и марка цемента. Просроченный цемент снижает сцепление с арматурой, приводит к снижению несущей способности и повышает риск коррозии.
- Монолитные бетонные работы – при заливке монолитных фундаментов, стен и перекрытий необходим цемент с гарантированной активностью. Применение просроченного цемента ухудшает время схватывания и может привести к растрескиванию на ранних этапах.
- Мокрые фасады и штукатурка – цемент отвечает за адгезию и пластичность раствора. Использование некачественного цемента снижает прочность слоя, вызывает образование трещин и отслаивание.
- Кладочные работы – цемент в растворе должен обеспечивать достаточную прочность сцепления между кирпичами или блоками. Просроченный цемент снижает морозостойкость и водонепроницаемость кладки.
- Дорожное строительство – бетон для дорожных покрытий требует высокой устойчивости к механическим нагрузкам и воздействию окружающей среды. Не соответствующий требованиям цемент сокращает срок эксплуатации покрытий и повышает затраты на ремонт.
Для указанных видов работ рекомендуется использовать цемент с подтверждёнными характеристиками и избегать просроченных партий, чтобы предотвратить структурные дефекты и преждевременный износ.
Вопрос-ответ:
Какие изменения происходят в структуре цемента после истечения срока годности?
Со временем химические соединения в цементе, особенно гидроксиды кальция и силикаты кальция, подвергаются гидратации даже в сухом состоянии, что приводит к снижению его активности. Это ухудшает способность цемента связываться с водой и образовывать прочную цементную пасту. В результате измельчённые частицы цемента слеживаются и образуют комки, ухудшая однородность смеси и снижая прочность бетона или раствора.
Как использование просроченного цемента влияет на прочность бетонных конструкций?
Просроченный цемент значительно снижает конечную прочность бетона. Из-за снижения активности цемента уменьшается количество связующего вещества, что приводит к образованию менее плотной и менее монолитной структуры. Такая конструкция хуже сопротивляется нагрузкам и может быстрее подвергаться микротрещинам и разрушению. В результате снижается срок службы бетонных изделий и увеличивается риск возникновения дефектов.
Можно ли применять просроченный цемент в неответственных строительных работах или временных конструкциях?
Использование просроченного цемента даже для временных сооружений нежелательно. Его нестабильные свойства могут привести к снижению прочности и долговечности, что чревато аварийными ситуациями и дополнительными затратами на ремонт. В некоторых случаях допустимо применять такой цемент для заполнения временных траншей или подсыпок, но с осторожностью и после проверки на пригодность путем пробного замеса и испытания прочности.
Какие методы позволяют определить пригодность просроченного цемента к использованию?
Основные методы проверки включают визуальный осмотр, проверку на комковатость, проведение тестового замеса с последующим измерением времени схватывания и прочности образцов. Лабораторные испытания помогают определить изменение химического состава и активность цемента. Если цемент образует плотные комки, долго схватывается или образцы имеют низкую прочность, его применение не рекомендуется.
Как условия хранения влияют на свойства цемента после окончания срока годности?
Цемент, хранящийся в условиях повышенной влажности, быстрее теряет свои свойства из-за набухания и гидратации в мешках. При низкой влажности и плотном закрытии упаковки ухудшение происходит медленнее. Неправильное хранение, например, на открытом воздухе или в местах с перепадами температуры, ускоряет процессы слёживания и снижает качество цемента, что негативно отражается на его строительных характеристиках после истечения срока годности.
Загрузка...
