Электроприемник – это устройство или установка, предназначенные для потребления электрической энергии, поступающей от внешнего источника. К числу электроприемников относятся осветительные приборы, электродвигатели, нагревательные элементы, бытовая техника и промышленные агрегаты. Конкретные параметры электроприемника, такие как номинальное напряжение, мощность и род тока, определяются условиями эксплуатации и требованиями технологического процесса.
Работа любого электроприемника основана на преобразовании электрической энергии в другой вид – световую, тепловую, механическую или химическую. Например, в случае электродвигателя электрический ток вызывает вращение ротора, в водонагревателе – нагрев спирали, в лампе – свечение нити или полупроводниковой структуры. Тип преобразования зависит от конструкции и принципа действия конкретного устройства.
Для корректной работы электроприемника необходимо учитывать род тока (переменный или постоянный), номинальные характеристики сети, а также допустимую нагрузку. При проектировании электросетей важно правильно рассчитать суммарную мощность подключённых электроприемников и обеспечить соответствующую защиту – автоматическими выключателями или плавкими предохранителями.
В производственной среде особое внимание уделяется классификации электроприемников по степени ответственности. От этого зависит, требуется ли резервное питание или автоматическое переключение на второй источник энергии. Например, системы пожарной сигнализации и вентиляции относятся к I категории надежности и должны обеспечиваться электроэнергией без перерывов.
Как классифицируются электроприемники по назначению и типу нагрузки
По назначению электроприемники делятся на три основных группы: силовые, осветительные и специальные. Силовые включают устройства, преобразующие электрическую энергию в механическую, например электродвигатели промышленного оборудования. Осветительные охватывают источники света – лампы накаливания, люминесцентные, светодиодные. Специальные электроприемники работают в составе автоматизированных систем, например релейная аппаратура, системы связи и управления.
По типу нагрузки различают активные, реактивные и смешанные электроприемники. Активные характеризуются преобладанием активной мощности – к ним относятся нагревательные элементы (ТЭНы, паяльники), где энергия преобразуется в тепло. Реактивные потребляют в основном реактивную мощность, создавая нагрузку на сеть из-за фазового сдвига между током и напряжением; пример – трансформаторы и индукционные двигатели без компенсации. Смешанные совмещают оба типа – наиболее распространены в практике.
При проектировании и эксплуатации важно учитывать характеристики нагрузки: активная нагрузка не требует компенсации реактивной мощности, тогда как реактивная – нуждается в установке конденсаторных батарей. От правильной классификации зависит выбор схем защиты, кабельных сечений, расчет токов короткого замыкания и обеспечение устойчивости работы электроустановки.

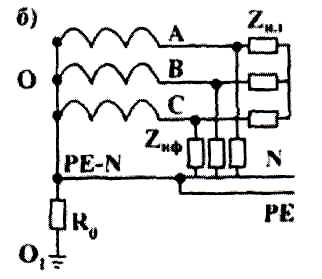

Чем отличаются однофазные и трёхфазные электроприемники
Однофазные электроприемники подключаются к сети с номинальным напряжением 220 В и используют только одну фазу и ноль. Они рассчитаны на сравнительно небольшую мощность – до 3–5 кВт – и широко применяются в жилых зданиях, небольших офисах и мастерских. В таких системах ток протекает по одному активному проводу, что ограничивает возможности по подключению мощных нагрузок.
Трёхфазные электроприемники работают от сети 380 В и используют три фазных провода и нейтраль. Это позволяет равномерно распределить нагрузку между фазами и подключать оборудование с мощностью свыше 5 кВт. Такие электроприемники применяются в производственных цехах, крупном строительном оборудовании, электропечах, мощных насосах и компрессорах.
Ключевое отличие заключается не только в количестве фаз, но и в принципе распределения тока. Трёхфазное подключение обеспечивает более стабильную работу при высоких нагрузках, снижает потери и увеличивает КПД электроприводов. При этом однофазные системы проще в установке и обслуживании, что делает их предпочтительными в условиях ограниченного потребления.
При выборе типа электроприемника учитывают мощность подключаемой нагрузки, тип питающей сети и допустимые параметры электропроводки. В бытовых условиях чаще применяются однофазные устройства, тогда как в промышленности без трёхфазных решений обойтись невозможно.
Какие параметры определяют выбор электроприемника в схеме питания
Мощность нагрузки – основной параметр, от которого зависит выбор электроприемника. Учитывается как активная, так и полная мощность. При проектировании схемы питания важно обеспечить запас по мощности не менее 10–15 % для компенсации пусковых токов и нестабильной нагрузки.
Род тока – однофазный или трёхфазный. Однофазные электроприемники подходят для бытовых и маломощных установок, в то время как трёхфазные – для промышленных и мощных электромеханических систем, где требуется равномерное распределение нагрузки между фазами.
Номинальное напряжение должно соответствовать уровню напряжения в питающей сети. В большинстве случаев используются значения 220 В для однофазных систем и 380 В для трёхфазных. Несоответствие параметров может привести к снижению ресурса оборудования или его выходу из строя.
Коэффициент мощности (cos φ) влияет на эффективность использования электроэнергии. Чем ближе значение к единице, тем меньше потери в сети. Низкий коэффициент требует установки компенсирующих устройств, что увеличивает сложность и стоимость проекта.
Пусковые токи критичны при выборе коммутационной аппаратуры и сечений проводов. Электроприемники с высокими пусковыми токами, например, асинхронные двигатели, требуют специальных мер: плавного пуска или ограничителей тока.
Характер нагрузки: резистивная, индуктивная или емкостная. Для индуктивных и емкостных нагрузок требуется дополнительный расчёт реактивной мощности и защита от перенапряжений.
Условия эксплуатации включают температуру окружающей среды, влажность, запыленность и уровень вибраций. Для агрессивных или нестабильных условий применяются электроприемники с повышенной степенью защиты (например, IP54 и выше).
Категория надёжности электроснабжения определяет требования к резервированию. Для потребителей первой категории необходимы два независимых источника питания или автоматическое переключение на резерв.
Совместимость с системой автоматизации важна для объектов с централизованным управлением. Электроприемники должны поддерживать соответствующие интерфейсы, протоколы или сигналы управления.

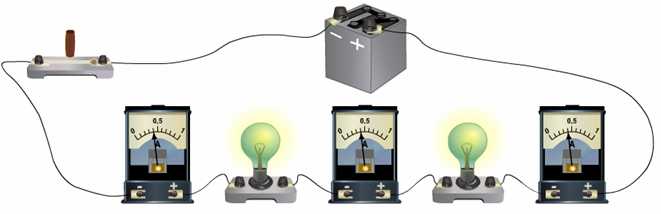

Как электроприемник взаимодействует с источником питания

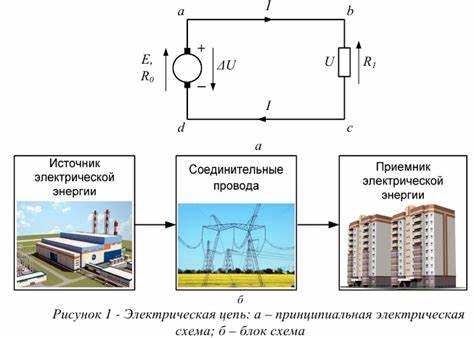

Электроприемник подключается к источнику питания через проводящую сеть, формируя электрическую цепь, в которой реализуется передача энергии от генератора к нагрузке. Характер взаимодействия зависит от типа тока (переменного или постоянного), параметров сети и особенностей самого устройства.
Рабочее напряжение электроприемника должно соответствовать напряжению источника. Несовпадение приводит либо к недостаточной мощности, либо к повреждению обмоток, изоляции и управляющих компонентов. Поэтому допустимое отклонение напряжения обычно не превышает ±10 % от номинала.
При включении электроприемника формируется токовая нагрузка на источник питания. Для активных потребителей (например, нагревательных элементов) ток пропорционален напряжению, а реактивные потребители (электродвигатели, трансформаторы) создают дополнительные фазовые сдвиги между током и напряжением, влияющие на коэффициент мощности всей цепи.
Источник питания обязан обеспечивать не только номинальные параметры, но и способность выдерживать пусковые токи, которые кратно превышают рабочие значения – особенно в случае электродвигателей. При проектировании цепей учитывают токи включения, чтобы избежать перегрузок и ложных срабатываний автоматов защиты.
Для корректной работы электроприемника важно соблюдение электромагнитной совместимости. Влияние помех от других устройств, провалов напряжения и гармоник в сети должно быть минимизировано. Используются фильтры, компенсаторы реактивной мощности, стабилизаторы и ИБП.
В системах с распределённой генерацией (например, с использованием солнечных инверторов) взаимодействие усложняется, так как электроприемник может питаться одновременно от нескольких источников. В этом случае обязательна синхронизация фаз и автоматическое управление потоками энергии с учётом приоритета источников.
Что происходит при перегрузке или коротком замыкании электроприемника
Перегрузка возникает, когда электроприемник потребляет ток, превышающий номинальное значение. Это может быть связано с механической блокировкой, неисправностью узла или подключением оборудования, не соответствующего характеристикам цепи. Увеличение тока ведёт к нагреву обмоток, ускоренному старению изоляции и риску воспламенения.
Короткое замыкание – это контакт между токоведущими частями, минуя нагрузку. Ток при этом возрастает в десятки раз выше номинального. За доли секунды образуется дуга, разрушающая контакты, перегревающая провода и вызывающая термические и динамические повреждения как самого электроприемника, так и питающей сети.
Последствия таких аварийных режимов зависят от срабатывания защитных устройств. Если автоматический выключатель или предохранитель настроены корректно, цепь размыкается до того, как произойдёт разрушение. В противном случае последствия включают оплавление изоляции, выход из строя силовых элементов, поражение людей током и пожар.
Рекомендуется использовать электроприемники с термической и магнитной защитой, проверять состояние контактов, не допускать подключения приборов мощнее расчётных, а также регулярно проводить испытания автоматических выключателей. При подборе защитной аппаратуры следует учитывать пусковые токи, чтобы избежать ложных срабатываний.
Как подключаются электроприемники в бытовых и промышленных условиях
Подключение электроприемников в бытовой и промышленной среде отличается требованиями к надежности, безопасности и способам коммутации. В бытовых условиях чаще используются однофазные электросети с напряжением 220–240 В, в промышленности – трехфазные сети 380–400 В и выше.
Основные этапы подключения электроприемников:
- Выбор подходящего кабеля с учетом номинального тока и длины линии для минимизации потерь и перегрева.
- Использование автоматических выключателей или предохранителей для защиты от перегрузок и коротких замыканий.
- Грамотное заземление, обязательное для электроприемников с металлическими корпусами или высокой мощностью, для обеспечения электробезопасности.
- Соблюдение полярности при подключении проводов (фаза, ноль, земля) для предотвращения неправильной работы и риска поражения электрическим током.
В бытовых условиях электроприемники подключаются обычно через розетки и выключатели с использованием кабеля с сечением от 1,5 мм² (освещение) до 2,5 мм² (розетки). Для мощных приборов (например, электроплиты) применяется кабель с сечением 4 мм² и выше.
В промышленных условиях подключение требует:
- Использования трехфазных линий с правильным распределением нагрузки по фазам для равномерного потребления электроэнергии.
- Монтаж электроприемников через магнитные пускатели или контакторы для дистанционного и автоматического управления.
- Применения специализированных щитов управления и распределительных шкафов с защитными устройствами (автоматы, УЗО, реле напряжения).
- Использования кабелей с большим сечением (от 6 мм² и выше), устойчивых к механическим и химическим воздействиям.
- Обязательного заземления и установки зануления в соответствии с нормативными документами (ПУЭ, ГОСТы).
Независимо от условий подключения важно соблюдать местные нормы и правила электробезопасности, проводить измерения сопротивления изоляции и правильное маркирование проводов для упрощения эксплуатации и ремонта.
Как обеспечивается безопасность при эксплуатации электроприемников
Безопасность эксплуатации электроприемников достигается посредством комплексного подхода, включающего правильный выбор оборудования, грамотное подключение и регулярное техническое обслуживание.
Для защиты от поражения электрическим током применяются устройства защитного отключения (УЗО), которые оперативно разрывают цепь при обнаружении утечки тока свыше заданного значения (обычно 30 мА). Это предотвращает опасные ситуации при повреждении изоляции или попадании влаги.
Также обязательным элементом является заземление или зануление металлических корпусов электроприемников. Правильное подключение защитного проводника снижает риск возникновения напряжения прикосновения и облегчает срабатывание защитных устройств.
Выбор сечения проводников и автоматических выключателей осуществляется на основе максимального тока нагрузки с учетом запаса и типа нагрузки. Это исключает перегрев и предотвращает пожароопасные ситуации.
В промышленных условиях важно использовать аппаратуру с классом защиты IP, соответствующим условиям эксплуатации (например, IP54 и выше для пыльных или влажных помещений). Дополнительно устанавливаются барьеры безопасности, защитные кожухи и блокировки, исключающие случайный доступ к токоведущим частям.
Регулярный контроль и диагностика целостности изоляции, состояния контактов и надежности креплений позволяют выявлять дефекты до их перерастания в аварийные ситуации. Обязателен периодический осмотр и тестирование защитных устройств.
Использование правильной маркировки и инструкции по эксплуатации снижает вероятность ошибок со стороны обслуживающего персонала. Все работы с электроприемниками должны выполняться только квалифицированными специалистами с соблюдением требований ПУЭ и других нормативных документов.
Вопрос-ответ:
Что такое электроприемник и какую роль он играет в электрической цепи?
Электроприемник — это устройство или прибор, который потребляет электрическую энергию и преобразует её в другой вид энергии: механическую, тепловую, световую или другую. Его задача — выполнять полезную работу, используя подаваемое напряжение и ток. В электрической цепи электроприемник является конечным элементом, который преобразует энергию для выполнения определённой функции, например, вращения двигателя, нагрева спирали или свечения лампы.
Как работает электроприемник на примере бытового прибора, например, чайника?
В электрическом чайнике электроприемником выступает нагревательный элемент — металлическая спираль. При подаче напряжения через спираль начинает проходить электрический ток, который вызывает её нагрев из-за сопротивления материала. В процессе этого электрическая энергия преобразуется в тепловую, которая нагревает воду. Контроль работы осуществляется с помощью термореле, которое отключает питание при достижении определённой температуры.
Какие типы электроприемников существуют и чем они отличаются?
Основные типы электроприемников делятся по характеру преобразуемой энергии и принципу работы. Среди них выделяют резистивные (например, лампы накаливания, нагревательные элементы), индуктивные (электродвигатели, трансформаторы) и емкостные устройства (конденсаторы в цепях). Резистивные преобразуют энергию в тепло, индуктивные — в механическую или магнитную, а емкостные аккумулируют электрическую энергию в виде электрического поля. Отличия проявляются в поведении при подключении, нагрузке на сеть и способе управления.
Какие параметры электроприемника нужно учитывать при его выборе для схемы питания?
При выборе электроприемника важно учитывать несколько ключевых характеристик: номинальное напряжение и ток, мощность, вид нагрузки (резистивная, индуктивная или емкостная), коэффициент мощности, а также условия эксплуатации, включая температуру и влажность. Эти параметры определяют совместимость прибора с источником питания, его безопасность и долговечность. Например, неправильный выбор по мощности может привести к перегрузке сети или повреждению устройства.
Что происходит внутри электроприемника при перегрузке или коротком замыкании?
При перегрузке электроприемник потребляет ток, превышающий допустимый уровень, что ведёт к нагреву элементов и возможному повреждению. При коротком замыкании сопротивление резко снижается, ток резко возрастает, что вызывает мгновенный нагрев и может привести к возгоранию или выходу из строя прибора. Для защиты устанавливаются предохранители, автоматические выключатели и другие устройства, которые отключают питание при опасных условиях, предотвращая аварии и повреждения.
Что такое электроприемник и какую роль он играет в электрической цепи?
Электроприемник — это устройство или прибор, который преобразует электрическую энергию в другой вид энергии, например, в тепловую, световую, механическую или звуковую. Его основная функция — использовать электроэнергию для выполнения конкретной задачи. В электрической цепи электроприемник выступает конечным элементом, который потребляет энергию, обеспечивая работу техники, освещения, отопления и других систем.
Как именно происходит работа электроприемника с точки зрения физики?
Работа электроприемника основывается на прохождении электрического тока через его активные элементы. При этом электроны двигаются внутри проводников и взаимодействуют с материалом устройства, что вызывает преобразование электрической энергии в требуемую форму. Например, в нагревательном приборе электрический ток вызывает сопротивление, выделяющее тепло; в электродвигателе ток создает магнитное поле, которое приводит в движение ротор. Таким образом, эффективность работы зависит от конструкции устройства и свойств материалов, из которых он сделан.
