Маркировка L и 0 на выключателях указывает на назначение клемм в электрической цепи. Символ L обозначает фазный провод, по которому подаётся напряжение. Он подключается к источнику тока и считается потенциально опасным при касании. Символ 0 (иногда обозначается как N) указывает на нулевой провод – обратный путь тока, связанный с нейтралью сети.

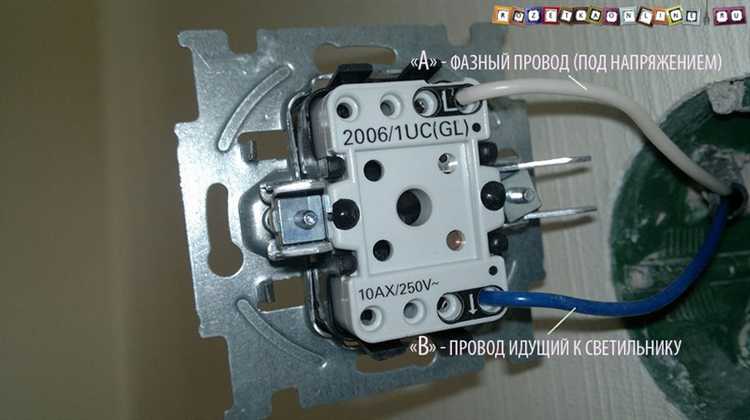

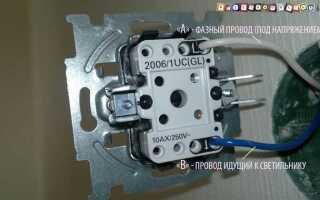

При подключении выключателя важно соблюдать правильную схему: фазный провод подключается к клемме с маркировкой L, а нулевой – к 0. Нарушение этой последовательности может привести к некорректной работе оборудования и опасным ситуациям при обслуживании. Особенно это важно для одноклавишных выключателей, когда разрыв фазы обеспечивает полное обесточивание светильника при выключении.
Проверить расположение фазы и нуля можно с помощью индикаторной отвёртки или мультиметра. В новых установках фазу рекомендуется подключать к верхнему контакту выключателя, а провод к лампе – к нижнему. Это облегчает диагностику и повышает безопасность. Следует учитывать, что в двухклавишных и проходных выключателях обозначения могут отличаться, но принцип подключения фазы к клемме L остаётся актуальным.
Что означает символ L на корпусе выключателя
Символ L на корпусе выключателя указывает на контакт, к которому необходимо подключать фазный провод. Это важно для правильной работы выключателя и обеспечения безопасности цепи. В типичных электросетях фаза имеет напряжение относительно нуля, и управление подачей тока должно происходить именно по фазе, а не по нулевому проводу.
Если подключить фазу неправильно, например, на клемму с маркировкой 0 или перепутать с нулевым проводом, то при выключенном положении ток всё равно может оставаться на нагрузке. Это создает опасность поражения электрическим током при обслуживании, поскольку отключение будет неполным.
Фазный провод можно определить с помощью индикаторной отвертки или мультиметра. При проверке выключателя в разомкнутом состоянии индикатор не должен показывать наличие напряжения на выходной клемме – это свидетельствует о правильном подключении фазы к контакту L.

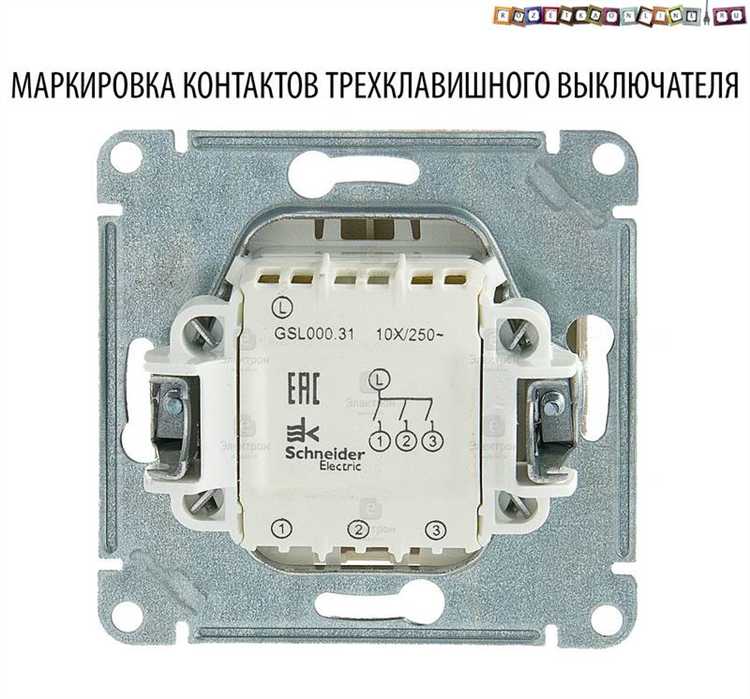

При подключении нескольких выключателей важно соблюдать маркировку, так как в некоторых моделях L может также обозначать общий контакт в схеме перекрестного или проходного переключения. Нарушение этой логики приведёт к неправильной работе системы управления освещением.
Для чего служит контакт с маркировкой 0
Контакт с маркировкой «0» на выключателе указывает на место подключения нулевого рабочего провода (N). Этот контакт предназначен для завершения цепи и отвода тока обратно к источнику питания. Подключение нуля на выключателе требуется в случае использования устройств с индикаторами, подсветкой или встроенной автоматикой, которым необходимо питание даже при разомкнутой цепи фазы.
- Подключение к контакту «0» осуществляется с распределительной коробки или нулевой шины.
- Используется исключительно для рабочего нуля, не путать с заземлением (PE).
- Наличие подключения к «0» позволяет корректно функционировать подсветке клавиши или сенсору.
Если выключатель устанавливается в простой цепи без дополнительной электроники, контакт «0» может остаться неиспользованным. Однако при установке двухклавишных выключателей с подсветкой, проходных выключателей или «умных» модулей, игнорирование нулевого подключения приводит к некорректной работе.
Перед подключением следует уточнить в паспорте устройства схему разводки: в некоторых моделях маркировка может отличаться, и «0» может обозначать не ноль, а, например, общий контакт. Неверное подключение способно привести к короткому замыканию или выходу устройства из строя.
Чем отличается выключатель с надписями L и 0 от обычного
Выключатели с маркировкой L и 0 предназначены для точного подключения проводов в соответствии с фазой и нейтралью. L обозначает клемму для фазного провода, через которую подаётся напряжение. 0 указывает на клемму для нейтрали, либо на клемму выхода, через которую нагрузка подключается к сети. Такие выключатели чаще всего используются в устройствах, где важна правильная коммутация фазы – например, в однофазных осветительных линиях с заземлением и УЗО.
Обычные выключатели без надписей L и 0 не имеют чёткого указания на распределение контактов. Это допускает подключение фазы и нейтрали в произвольном порядке, что может привести к ситуации, при которой при выключенном свете фаза всё равно остаётся на патроне лампы. Это создаёт потенциальную опасность при замене источника света.
Выключатели с маркировкой обеспечивают более безопасное и технически правильное подключение. Особенно это актуально при установке устройств в цепях с автоматикой или защитой от утечек. Для монтажа важно соблюдать следующее: фазный провод подаётся на контакт с маркировкой L, а выход к нагрузке подключается через контакт 0.
Таким образом, основное отличие заключается в наличии обозначений, которые упрощают монтаж и способствуют безопасной эксплуатации электроприборов.
Как правильно подключить провода к контактам L и 0

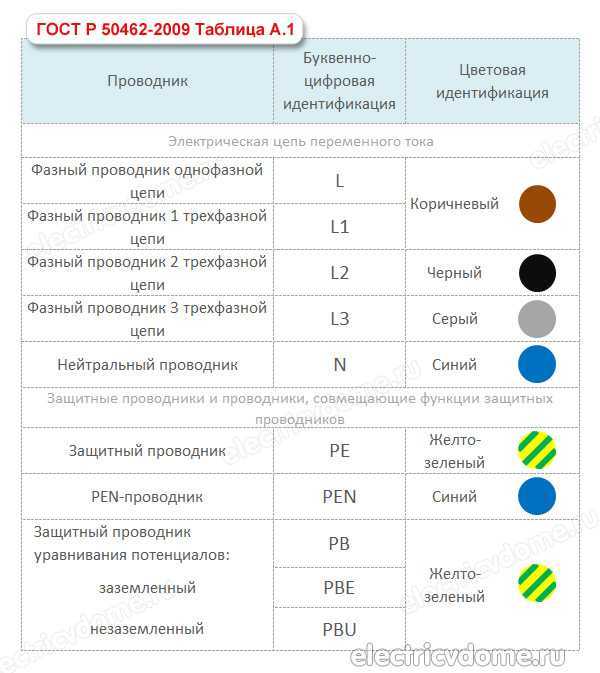

Контакт с маркировкой L предназначен для подключения фазного провода. Это провод, находящийся под напряжением, обычно коричневого или чёрного цвета. Перед подключением необходимо убедиться в его назначении с помощью индикаторной отвертки или мультиметра. Подключать фазу к L следует только при отключённом питании.
Контакт с обозначением 0 (или N) используется для нейтрального провода, который, как правило, имеет синий цвет. Он не находится под напряжением относительно земли, но при ошибочном подключении может стать источником поражения током. Подключение нейтрали к контакту 0 выполняется после фиксации фазного провода на L.
Провода зачищаются на длину не более 10 мм, изоляция не должна заходить внутрь зажимов. После зачистки провода вставляются в клеммы соответствующих обозначений, и зажимы затягиваются до упора, без излишнего усилия. Контакт должен быть плотным, без люфта.
После подключения обязательно проверяется надёжность зажима каждого провода. Не допускается использование алюминиевых жил без соответствующей подготовки или специальных переходных клемм. Повторный контроль проводится после подачи питания: выключатель должен разрывать фазу, а не нейтраль.
Можно ли менять местами провода на контактах L и 0
Контакт с маркировкой L предназначен для подключения фазного провода, а контакт с обозначением 0 – для нулевого. Эти обозначения имеют функциональное значение: при правильном подключении выключатель разрывает именно фазу, что обеспечивает безопасное обслуживание осветительных приборов или других устройств.
Менять местами провода на этих контактах не рекомендуется. При подключении фазы к контакту 0, а нуля к L, выключатель продолжит работать, но при отключении света в патроне или клеммах всё равно останется фаза. Это создаёт риск поражения током при замене ламп или других манипуляциях с нагрузкой.
Правильная коммутация особенно важна для помещений с повышенной влажностью и металлическими элементами, где прикосновение к элементам под напряжением может привести к серьёзным последствиям. Кроме того, в случае неправильного подключения УЗО или автоматические выключатели могут не сработать корректно при коротком замыкании или утечке тока.
Исключение возможно только в строго симметричных цепях переменного тока без заземления, но в бытовых условиях такое встречается крайне редко и не соответствует стандартам электромонтажа. Всегда следует придерживаться маркировки: L – фаза, 0 – ноль.
Опасности при неправильном подключении выключателя с маркировкой L и 0
Неверное подключение проводов к контактам с маркировкой L (фаза) и 0 (ноль) приводит к серьёзным рискам для безопасности и эксплуатации электрической сети.
- Потенциальное поражение электрическим током. При подключении нуля к контакту L выключатель не разрывает фазу, а размыкает нулевой провод. Это оставляет фазу под напряжением на потребителе, создавая угрозу удара током при прикосновении к корпусу прибора или электропроводке.
- Повышенный риск короткого замыкания и возгорания. Неправильное распределение фазного и нулевого проводов вызывает неправильное функционирование электроустановки и может привести к перегрузкам, искрению на контактах и возгоранию изоляции.
- Неисправность защитных устройств. Автоматические выключатели и УЗО рассчитаны на разрыв именно фазного провода. Если разрывается ноль, защитные устройства не сработают своевременно, что увеличивает опасность повреждений и аварий.
- Нарушение работы электрооборудования. Некорректное подключение приводит к появлению постоянного напряжения на цепи, что может вызвать нестабильную работу или выход из строя электроприборов.
Рекомендуется:
- Подключать фазный провод только к контакту с маркировкой L, нулевой – к 0.
- Проверять наличие маркировок и соответствие подключения до начала эксплуатации.
- Использовать индикатор напряжения для контроля правильности подключения.
- При сомнениях обращаться к квалифицированному электрику для проверки и монтажа.
Где чаще всего встречаются выключатели с обозначениями L и 0
Выключатели с маркировкой L и 0 широко применяются в бытовых и промышленных электросетях, где требуется чёткое разграничение фазного и нулевого проводников. Основные места установки таких выключателей – жилые квартиры, офисы, производственные помещения и торговые объекты.
В жилых помещениях подобные выключатели устанавливают в цепях освещения, особенно при использовании однополюсных выключателей с функцией разрыва фазного провода. Контакт L служит для подключения фазного провода, контакт 0 – для нулевого, что обеспечивает правильную работу и безопасность.
В промышленных зданиях и производственных цехах такие выключатели применяют в распределительных щитах и управляющих цепях станков, где важно соблюдение стандартов маркировки для быстрого обслуживания и ремонта. Использование выключателей с четкой маркировкой упрощает проверку правильности подключения и снижает риск ошибок.
Также выключатели с обозначениями L и 0 встречаются в коммерческих помещениях – магазинах, кафе, офисах. Там они подключают к системам освещения, вентиляции и вспомогательным электроприборам. Маркировка помогает обеспечить удобство при монтаже и дальнейшем обслуживании электропроводки.
В частных домах и коттеджах подобные выключатели применяются в системах наружного и внутреннего освещения, а также в автоматизации инженерных систем. Соблюдение правильной маркировки снижает вероятность неправильного подключения и повышает безопасность эксплуатации.
Вопрос-ответ:
Что означает буква L на выключателе и почему она важна при подключении?
Буква L на выключателе обозначает фазный провод, который подает напряжение на устройство. При подключении важно правильно подсоединить фазу к этому контакту, чтобы выключатель корректно разрывал цепь питания. Неправильное подключение может привести к тому, что устройство останется под напряжением даже при выключенном выключателе, что небезопасно.
Какую функцию выполняет контакт с обозначением 0 на выключателе?
Контакт с маркировкой 0 обычно служит для подключения нулевого провода или возвратного провода. В некоторых выключателях это означает цепь возврата или нагрузочный провод, который идет к освещению или другому прибору. Правильное подключение контакта 0 обеспечивает правильную работу выключателя и безопасность эксплуатации электрической цепи.
Можно ли менять местами провода на контактах L и 0 на выключателе?
Менять местами провода на контактах L и 0 не рекомендуется. Провод, идущий на контакт L, должен быть фазным, а на 0 — нагрузочным или нулевым в зависимости от схемы. Перепутывание может привести к неправильной работе выключателя, повышенному риску поражения электрическим током или выходу устройства из строя.
В каких типах электрических устройств чаще всего встречаются выключатели с маркировкой L и 0?
Выключатели с обозначениями L и 0 обычно применяются в бытовых и промышленных осветительных цепях, а также в устройствах с простым управлением электропитанием. Такие маркировки удобны для правильного монтажа и облегчения поиска фазного и нулевого проводов. Их можно встретить в настенных выключателях, автоматах и других коммутационных устройствах.
Что произойдет, если подключить фазный провод не к контакту L, а к 0?
Если фазный провод подключить к контакту 0, а нулевой — к L, выключатель может перестать выполнять свою функцию по разрыву фазы. В результате нагрузка останется под напряжением даже при выключенном выключателе, что представляет опасность для пользователей и оборудования. Также возможны повреждения выключателя и нарушение работы всей электрической цепи.
