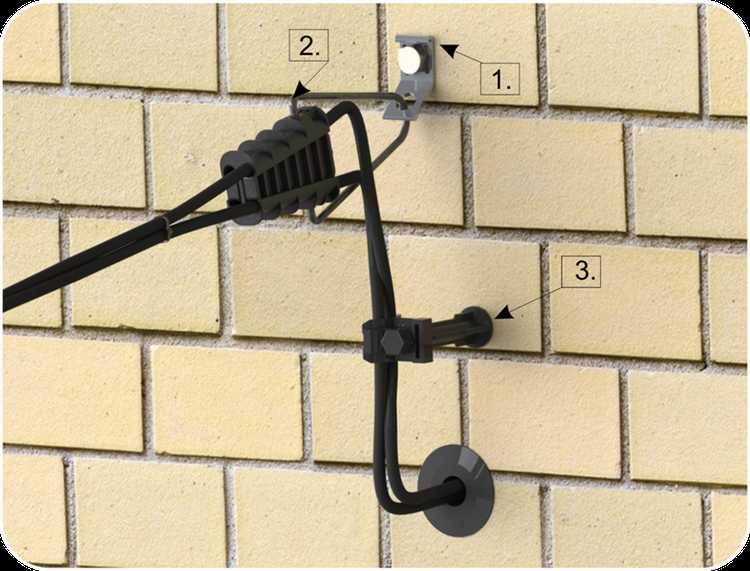

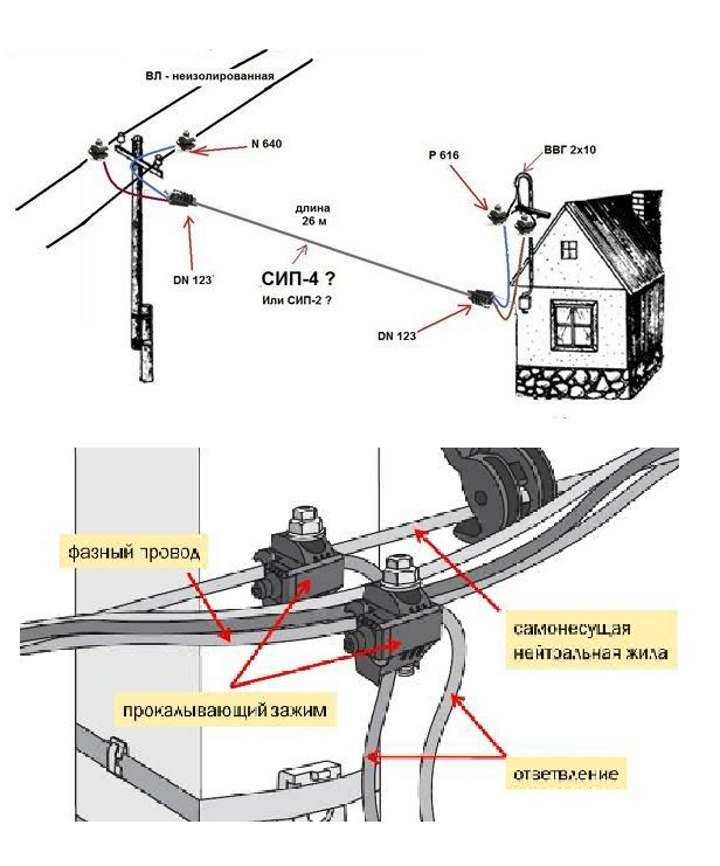

Самонесущий изолированный провод (СИП) применяется для воздушных линий электропередачи в частных хозяйствах и на дачных участках. Он устойчив к атмосферным воздействиям, не требует обязательной установки троса и позволяет прокладывать линии электроснабжения без привлечения специализированной техники.

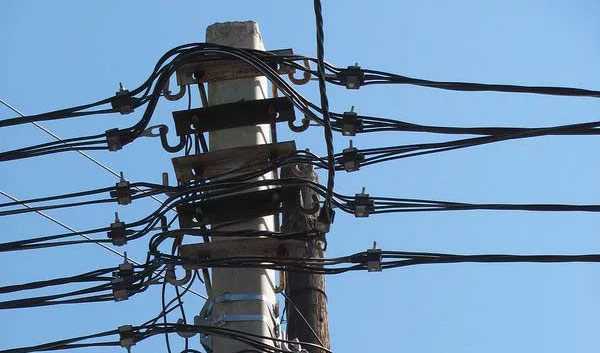

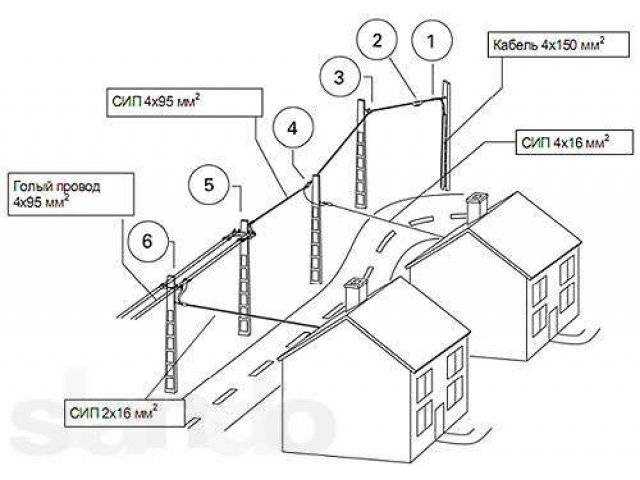

При натяжке СИП между столбами критически важно соблюдение допустимых расстояний пролётов: для провода сечением 16–25 мм² – не более 25 метров, при сечении 35 мм² – до 30 метров. При превышении этих значений провод начнёт провисать, что увеличит риск повреждения изоляции и ослабления анкеровки. Угол поворота трассы не должен превышать 30°, иначе потребуется установка промежуточной опоры или угловой натяжной конструкции.

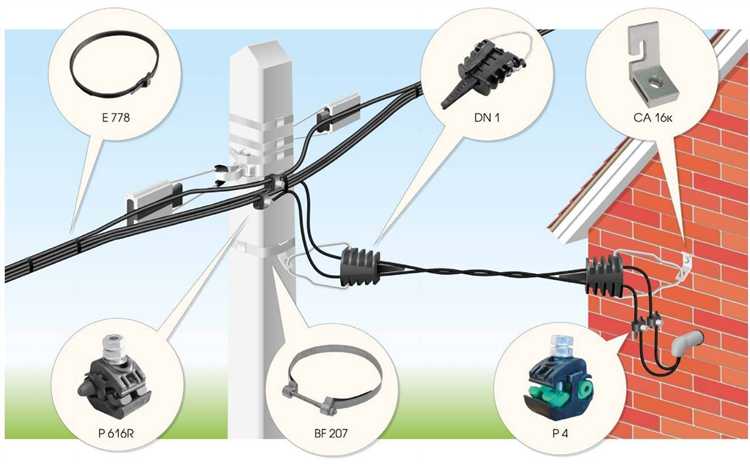

Для монтажа необходимы анкерные зажимы, монтажные крюки, скобы, кронштейны, натяжной ролик и ручная или рычажная лебёдка. Все крепления должны быть рассчитаны на механическую нагрузку не менее 15 кН. Перед натяжкой важно провести визуальный осмотр опор: на деревянных – отсутствие гнили и трещин, на бетонных – целостность арматуры и устойчивость к вибрационным нагрузкам.
Работы начинают с установки анкерных зажимов на крайние точки трассы. Провод укладывают на временные ролики и натягивают до достижения равномерного провиса по всей длине линии. Контроль осуществляется по уровню допустимого натяжения – усилие не должно превышать допустимое значение, указанное производителем СИП. После этого провод фиксируют в зажимах и убирают временные приспособления.
Самостоятельная натяжка СИП требует точного расчёта нагрузок и соблюдения технологии монтажа. Ошибки могут привести к неравномерному распределению усилий, коротким замыканиям и быстрому износу проводки. Перед началом работ важно ознакомиться с технической документацией производителя и нормативами ПУЭ, регулирующими воздушные линии электропередач.
Какие инструменты и приспособления нужны для натяжки СИП
Для натяжки самонесущего изолированного провода (СИП) между опорами необходим специализированный набор инструментов, обеспечивающий безопасную и контролируемую установку. В первую очередь потребуется ручная или рычажная лебёдка с натяжным механизмом. Она позволяет точно регулировать усилие, исключая перегибы или повреждение жил.

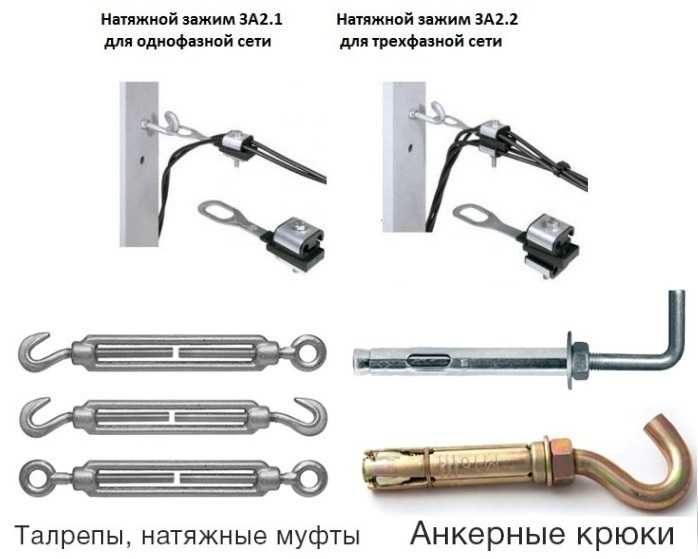

Обязательно использование специальных натяжных зажимов для СИП, которые равномерно распределяют нагрузку и исключают деформацию изоляции. Эти зажимы подбираются в зависимости от сечения кабеля и количества жил. Для временного крепления провода на опоре при натяжении применяются стропы с крюками или зажимы-фиксаторы.
Динамометр необходим для контроля натяжения: усилие должно соответствовать нормативам, которые зависят от длины пролёта, температуры воздуха и типа СИП. Например, при натяжении СИП-4 сечением 2×16 мм² на пролёте до 30 м сила не должна превышать 1,0 кН.
Для монтажа крепёжных элементов потребуется перфоратор или ударная дрель – если опоры бетонные, и гаечные ключи или торцевые головки – для установки анкерных зажимов и хомутов. При работе на высоте обязательны диэлектрические лестницы или вышка-тура, а также средства индивидуальной защиты: каска, страховочный пояс, перчатки.
Для зачистки изоляции на концах провода перед подключением применяют специальные клещи для снятия изоляции, совместимые с выбранным типом СИП. Использование ножей недопустимо, так как это может повредить токопроводящие жилы.
Также понадобится маркировка и кабельные бирки для идентификации линий, особенно при работе с несколькими участками. Это упрощает обслуживание и предотвращает ошибки при подключении.
Как правильно подготовить опоры перед монтажом СИП
Перед началом натяжки провода СИП необходимо убедиться, что опоры соответствуют нагрузке и требованиям по прочности. Минимально допустимая высота опор – 7 метров при прокладке над дорогами, а расстояние между столбами – не более 50 метров, если не используется поддерживающая арматура.
Бетонные и металлические опоры предпочтительнее деревянных, так как обеспечивают большую устойчивость к изгибающим нагрузкам. При использовании деревянных столбов требуется дополнительная пропитка антисептиками и обработка от гниения в зоне заглубления.
Глубина установки опор должна составлять не менее 1/6 от общей длины столба, но не менее 1,2 метра. При установке в рыхлых или пучинистых грунтах применяют анкеровку и утрамбовку щебнем с послойной проливкой водой для повышения устойчивости.
Проверьте вертикальность каждой опоры с помощью строительного уровня. Допустимое отклонение – не более 2 см на 1 метр высоты. При обнаружении перекосов исправления необходимо проводить до начала монтажа провода.
На вершине каждой опоры заранее закрепляют кронштейны, траверсы или угловые консоли, в зависимости от конфигурации линии. Крепеж должен быть рассчитан на механическую нагрузку от провиса и натяжения СИП. Использование оцинкованной арматуры исключает коррозию и увеличивает срок службы узлов крепления.
Особое внимание уделяется заземлению опор. Если опора металлическая, обязательна установка заземляющего контура с сопротивлением не выше 30 Ом. Это важно для обеспечения безопасности при пробоях изоляции.
После завершения подготовки каждая опора должна быть визуально осмотрена и проверена на наличие трещин, ослабленного крепежа или подвижности. Только после этого можно приступать к прокладке и натяжке провода СИП.
Как рассчитать длину и провис провода при натяжке
Для точного расчёта длины СИП между двумя опорами необходимо учитывать не только расстояние по горизонтали, но и провис провода под собственным весом. Если протянуть кабель строго по прямой, это приведёт к его избыточному натяжению и возможному повреждению при перепадах температуры.
Исходные параметры: межопорное расстояние, сечение и тип СИП, допустимый провис, климатические условия. Для расчётов берётся фактическая длина пролёта между опорами по прямой и добавляется длина, необходимая на провис и монтажные допуски.
Формула для расчёта длины кабеля с учётом провиса приближённо выглядит так: L = √(D² + 4f²), где L – требуемая длина провода, D – расстояние между опорами, f – провис в центре пролёта. Для бытовых сетей на пролётах до 25 м провис обычно составляет от 0,5 до 1 м.
Для примера, при расстоянии между столбами 20 м и желаемом провисе 0,7 м длина СИП будет: L = √(20² + 4×0,7²) ≈ 20,05 м. К полученной длине добавляют минимум 1 % на монтажный запас – это позволит избежать натяжения на излом при закреплении на анкерных зажимах.
Провис регулируется с помощью расчётного натяжения и выбора момента фиксации. Важно помнить, что при низких температурах СИП сокращается, а при высоких – провисает сильнее. Поэтому оптимальное значение провиса подбирается с учётом средней температуры в регионе монтажа и высоты над землёй: не менее 3,5 м для пешеходных зон, 5 м – над проезжей частью.
Нельзя допускать слишком сильного провиса, иначе при обледенении или сильном ветре провод может провиснуть ниже допустимого уровня. При этом чрезмерное натяжение также недопустимо – оно увеличивает нагрузку на опоры и уменьшает срок службы арматуры.

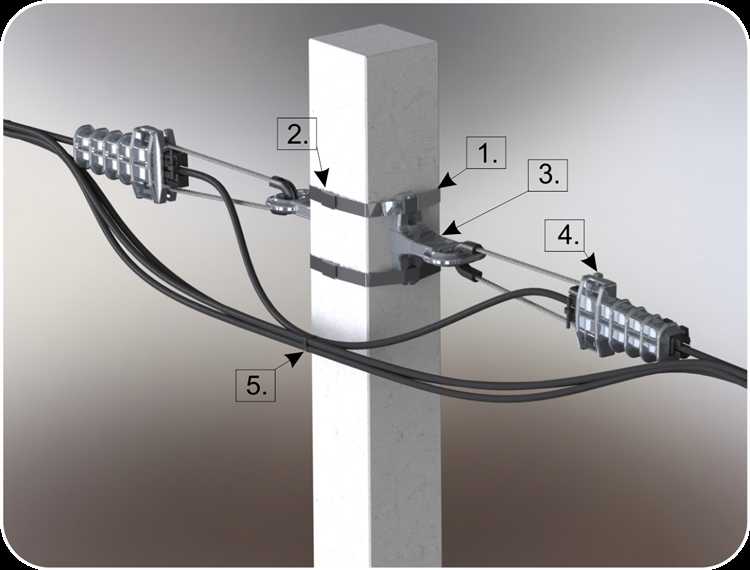

Пошаговый порядок крепления анкеров и натяжных зажимов
Перед началом монтажа проверьте соответствие анкеров и зажимов типу провода СИП и нагрузке на линию. Убедитесь, что опора выровнена и надежно закреплена в грунте. Работы выполняются при отключенном напряжении.
1. Разметьте точку крепления анкера на вершине столба, отступив 150–200 мм от края. Это предотвратит сколы бетона или трещины в древесине.
2. Просверлите отверстие под анкер. Для деревянных опор достаточно бура Ø12 мм, глубина – 120 мм. Для бетонных опор применяйте перфоратор с буром Ø14–16 мм, глубина – не менее 100 мм.
3. Вставьте анкерный болт с проушиной. Для деревянных опор подойдет крюковой болт с резьбой, который вкручивается вручную. В бетонных опорах используйте распорные анкеры с гайкой, затягиваемые гаечным ключом с моментом не менее 30 Н·м.
4. Установите анкерный зажим на несущий провод СИП. Вставьте конец провода в зажим, следя за правильной ориентацией – провод должен входить до упора, без изгибов и скручиваний.
5. Закрепите зажим на анкерном крюке через металлический хомут или встроенную петлю. Проверьте фиксацию: зажим не должен иметь люфта или прокручивания.
6. Проведите предварительную натяжку провода вручную или с помощью ручной лебедки. Следите за направлением усилия – оно должно совпадать с осью пролета. Не допускайте перетяжки.
7. После достижения нужного провиса зафиксируйте натяжение стопорной гайкой или механизмом зажима. Контролируйте зазор между проводом и землей в средней точке пролета – он должен соответствовать нормативу (не менее 5,5 м при пересечении проезжей части).
8. Повторите процесс на противоположной опоре. После закрепления проверьте симметрию натяжения, горизонтальность пролета и отсутствие механических повреждений провода.
Как натянуть СИП без использования специализированной техники
Для натяжки СИП между столбами без профессионального оборудования потребуется минимальный набор подручных средств и точное соблюдение техники безопасности.
- Подготовка инструментов:
- Рычажный ключ или гаечный ключ подходящего размера для крепления зажимов.
- Пояс предохранительный или страховочная верёвка для обеспечения безопасности при работе на высоте.
- Ролики или изолирующие элементы для прокладки провода через опоры, чтобы избежать повреждений.
- Анкерные зажимы и натяжные зажимы для фиксации и натяжки провода.
- Закрепление одного конца провода:
Закрепите провод СИП на одном столбе с помощью анкерного зажима, затянув его максимально прочно. Этот конец будет неподвижным.
- Натяжка провода вручную:
Для создания необходимого натяжения используйте следующий метод:
- Протяните провод через ролики или изоляторы на противоположном столбе.
- Используйте длинный рычаг, например металлическую трубу, надетую на гаечный ключ, для увеличения усилия при затяжке натяжного зажима.
- Постепенно затягивайте натяжной зажим, контролируя провис провода, который должен быть в пределах 2-4% от пролёта.
- Контроль натяжения:
Проверьте натяжение, отпуская зажимы и осматривая провис. Измерьте расстояние между опорами и высоту провода, чтобы убедиться, что провис не превышает нормативных значений.
- Фиксация и проверка:
После достижения нужного натяжения зафиксируйте зажимы, затянув их максимально плотно. Осмотрите крепления на наличие люфта и повреждений. Проверьте, чтобы провод не имел перекрутов и повреждений изоляции.
- Рекомендации по безопасности:
- Работайте в защитных перчатках и обуви.
- Избегайте натяжения провода при неблагоприятных погодных условиях (ветер, дождь).
- Обеспечьте страховку при подъёме на столбы.
Проверка натяжения и контроль безопасности после установки
Оптимальное натяжение провода СИП достигается при провисе, не превышающем 3% от длины пролёта. Для контроля используйте динамометрический ключ или натяжной прибор с точностью не менее 10 Н. Измерьте усилие на каждом пролёте и сравните с нормативным значением, указанным в технической документации на конкретный тип СИП.
При отсутствии специализированного оборудования допустимо измерять прогиб провода под собственным весом, используя методику: фиксируйте расстояние от провода до точки середины пролёта и сравнивайте с расчетным провисом, учитывая влияние температуры и ветровой нагрузки.
Провода не должны иметь излишнего натяжения, чтобы избежать механических повреждений и ухудшения изоляции. Перетяжка более 10% от рекомендованного значения приводит к риску разрыва или деформации элементов крепления.
После проверки натяжения тщательно осмотрите анкерные зажимы и крепежные элементы на наличие деформаций, трещин, коррозии и люфта. Все зажимы должны быть плотно затянуты без перекосов, а защитные элементы – правильно установлены для предотвращения повреждения жил.
Проверьте соблюдение минимальных расстояний от провода до конструкций и растительности: не менее 0,5 м от деревьев и 2 м от зданий, согласно требованиям ПУЭ. Недопустим контакт провода с посторонними предметами и поверхности с острыми краями.
Для дополнительной безопасности проведите измерение сопротивления изоляции с помощью мегомметра – значение должно превышать 10 МОм на каждом пролёте. Это гарантирует отсутствие повреждений изоляционного слоя после монтажа.
При выявлении несоответствий немедленно устраните причины: подтяните или ослабьте провод, замените повреждённые зажимы, очистите крепежные поверхности и восстановите изоляцию. Повторите проверку натяжения и состояния креплений после корректировки.
Вопрос-ответ:
Как правильно определить необходимое натяжение провода СИП между столбами?
Натяжение провода СИП рассчитывается с учетом его длины, диаметра и климатических условий, в частности температуры воздуха. Для оптимального натяжения используют специальный динамометр или натяжной ключ, чтобы избежать чрезмерного напряжения, которое может повредить изоляцию или сам провод. Важно, чтобы провис между столбами не превышал допустимые нормы — обычно это около 3–5 % длины пролёта. Измерение натяжения проводят после закрепления провода, регулируя его с помощью натяжных зажимов или анкеров, чтобы достичь требуемого значения.
Можно ли выполнить монтаж и натяжку СИП без применения спецтехники и какого инструмента для этого достаточно?
Да, натянуть провод СИП между столбами возможно и без спецтехники, особенно на небольших расстояниях. Для работы понадобится минимальный набор инструментов: натяжной ключ или рычажный механизм, набор крепежных элементов (анкеры, зажимы), изолирующие перчатки, а также лестницы или строительные леса для доступа к опорам. Важно аккуратно и равномерно натягивать провод, контролируя провис и избегая резких рывков. При большом пролёте или высоте лучше привлекать специалистов с оборудованием для обеспечения безопасности и качества монтажа.
Как рассчитать провис провода СИП при натяжке между столбами?
Провис определяется в зависимости от длины пролёта и нагрузки на провод. Для провода СИП обычно принимается провис в пределах 3–5 % от длины между опорами. Если расстояние между столбами, например, 30 метров, допустимый провис будет примерно 0,9–1,5 метра. Этот провис учитывает расширение провода при нагреве и погодные нагрузки (ветер, снег). Расчёты проводят с помощью формул, учитывающих вес провода и температурные коэффициенты, или ориентируются на таблицы, предоставляемые производителями кабеля. Контроль провиса необходим для предотвращения излишней нагрузки на опоры и сохранения целостности проводов.
Какие ошибки чаще всего допускают при самостоятельной натяжке провода СИП и как их избежать?
Одной из распространённых ошибок является недостаточный контроль натяжения, что приводит к чрезмерному провису или наоборот — перенапряжению, способствующему повреждению изоляции. Также иногда неправильно крепят зажимы или анкеры, что может вызвать ослабление креплений под нагрузкой ветра или снега. Отсутствие использования защитных средств и неправильная подготовка опор увеличивают риск аварийных ситуаций. Избежать этих ошибок можно, тщательно изучив инструкцию производителя, применяя правильные инструменты и соблюдая технику безопасности. Рекомендуется проверять натяжение сразу после монтажа и в процессе эксплуатации.
Как проверить безопасность и надежность установленного провода СИП после натяжки?
Проверку проводят визуально и с помощью измерительных приборов. Осматривают крепления на столбах, проверяют, что провод не имеет повреждений и правильно зафиксирован. Особое внимание уделяется отсутствию изломов, трещин в изоляции и надёжности анкеров и зажимов. Натяжение измеряют с помощью динамометра — значения должны соответствовать нормам. При необходимости проводят испытания под нагрузкой, чтобы убедиться в отсутствии провисов или перекосов. Регулярный контроль обеспечивает безопасность линии и предотвращает возможные аварии в процессе эксплуатации.
Как правильно выбрать натяжное устройство для провода СИП между столбами?
Для натяжки провода СИП важно подобрать устройство, соответствующее диаметру и типу провода. Обычно применяются специализированные натяжные зажимы и рычажные приспособления, которые обеспечивают нужное усилие и фиксируют провод без повреждений. При выборе нужно учитывать максимальное растяжение провода, длину пролёта между столбами и наличие дополнительных нагрузок, например, ветровых или снеговых. Устройства должны быть прочными, из коррозионно-устойчивых материалов, чтобы прослужить долгие годы. Если предполагается натяжка на больших расстояниях или в сложных условиях, лучше использовать механические таль или лебёдки, а при коротких пролётах достаточно простых натяжных зажимов с рычажным механизмом.
