Износ фурнитуры – одна из частых причин ухудшения работы пластикового окна. Заклинивание ручки, неплотное прилегание створки, провисание – всё это может быть связано с повреждением запорных механизмов, ответных планок или тяг. Производители, такие как Roto, Siegenia, Maco, Aubi и Winkhaus, предлагают фурнитуру с различной конструкцией, но принцип замены у большинства моделей схож.
Перед началом работ необходимо определить тип установленной системы. Это можно сделать по маркировке на металлических деталях створки. Например, обозначение «Roto NT» указывает на стандартную поворотно-откидную систему, которая монтируется на большинстве окон в квартирах и домах с 2000-х годов. Следует также замерить длину штанги, количество поворотных точек и наличие дополнительных элементов, таких как блокиратор ошибочного открывания или микролифт.
Замена начинается с демонтажа створки. Для этого потребуется шестигранник (обычно 4 мм), отвертка с плоским и крестообразным шлицем, а также пассатижи. Петли отсоединяются снизу вверх, затем снимается створка и выкладывается на ровную поверхность. Старая фурнитура демонтируется поэтапно: ручка, передаточные штанги, угловые элементы, запорные цапфы. При снятии деталей важно сохранять последовательность, чтобы при установке новой фурнитуры избежать ошибок в сборке.
Монтаж новой системы выполняется в обратном порядке. Все элементы должны точно соответствовать местам крепления, иначе створка может не закрываться. Рекомендуется использовать саморезы 4×16 или 4×20 мм, желательно из нержавеющей стали. После сборки фурнитура регулируется: усилие прижима изменяется поворотом эксцентриков (обычно плоскогубцами), а геометрия створки корректируется винтами на петлях.
Перед окончательной установкой створки полезно проверить работу всех механизмов на горизонтальной поверхности. После навешивания створки окно должно легко открываться и закрываться без перекосов. Дополнительные регулировки, особенно после замены всей обвязки, практически всегда необходимы.
Как определить тип установленной фурнитуры перед заменой
Перед покупкой новой фурнитуры необходимо точно определить модель и производителя установленной системы. Это исключит несовместимость при замене.
Откройте створку окна. Осмотрите металлические элементы на торце створки – на длинной планке обычно есть маркировка. Чаще всего указываются логотип производителя (например, Roto, Siegenia, Maco, Winkhaus) и артикул. Если маркировка отсутствует, сравните конструктивные элементы с каталогами производителей: форма ножниц, расположение блокираторов, тип цапф и опор.
Измерьте ширину и высоту створки. Эти параметры влияют на выбор длины элементов и возможность установки угловых передач или дополнительных запорных точек.

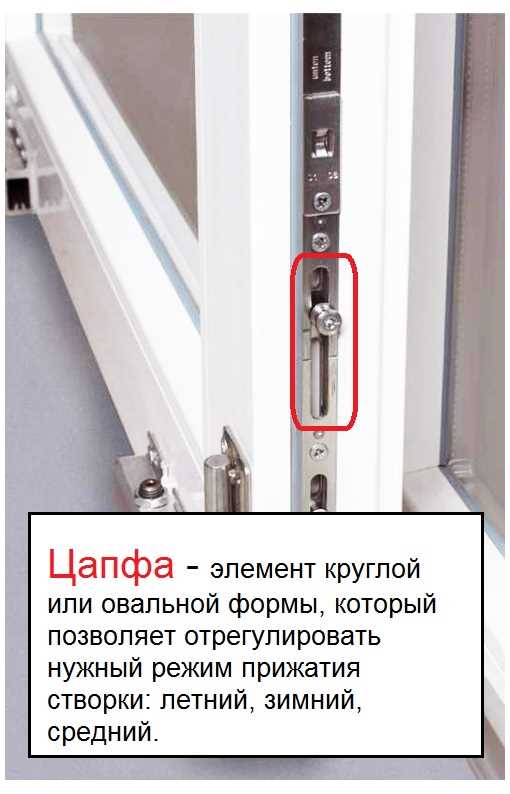

Проверьте форму и количество цапф (прижимных элементов на створке). У разных производителей они отличаются по форме (грибовидные, цилиндрические) и системе регулировки.
Изучите запорные планки на раме. Их форма и тип крепления тоже указывают на производителя: например, Maco использует планки с подпружиненными защелками, у Siegenia – плоские оцинкованные элементы.
Если окно оснащено функцией микропроветривания или фиксации ручки в определённом положении – это также может указывать на определённую систему. Например, наличие запорного ножа характерно для Roto NT.
При отсутствии опознавательных знаков рекомендуется сфотографировать фрагменты фурнитуры и сравнить с образцами в официальных каталогах. Альтернатива – демонтировать часть системы и обратиться с образцом в магазин комплектующих.
Какие инструменты понадобятся для замены оконной фурнитуры
Для замены фурнитуры на пластиковом окне потребуется минимальный набор ручного инструмента. Все позиции желательно подготовить заранее, чтобы не отвлекаться в процессе работы.
- Отвертка с крестовым шлицем (PH2) – основной инструмент для демонтажа и установки элементов фурнитуры. Лучше использовать отвертку с магнитным наконечником.
- Шестигранный ключ 4 мм – применяется для регулировки прижимов и положения створки после замены механизмов.
- Тонкая плоская отвертка – нужна для снятия декоративных заглушек и аккуратного поддевания пластиковых элементов.
- Пассатижи – пригодятся для демонтажа застрявших или деформированных деталей, а также для удержания крепежа в труднодоступных местах.
- Рулетка или металлическая линейка – используется для точного замера размеров фурнитуры и расположения новых креплений.
- Маркер или строительный карандаш – необходим для разметки отверстий при установке новых элементов.
- Щетка или пылесос с узкой насадкой – для удаления стружки и пыли из пазов перед установкой новой фурнитуры.
Если на окне установлена противовзломная фурнитура, дополнительно может потребоваться торцевая бита T15 или T20 в зависимости от типа крепежа.
Как снять старую фурнитуру с пластикового окна без повреждений
Перед началом работы необходимо полностью открыть створку и зафиксировать её в открытом положении. Отключите режим прижима, повернув ручку в горизонтальное положение. Используйте мягкую подложку под оконную раму, чтобы исключить царапины от инструментов.
Снятие ручки: поверните декоративную накладку под основанием ручки на 90 градусов. Открутите два винта крестовой отверткой и аккуратно снимите ручку с посадочного места. Не прикладывайте усилий – при закисании резьбы используйте проникающую смазку, например, WD-40.
Демонтаж ответных планок: откройте створку, найдите на раме металлические планки, удерживающие цапфы. Открутите винты, удерживающие каждую из них. Если планка не снимается легко, подденьте её пластиковым шпателем. Не применяйте металлические лезвия – они могут повредить уплотнитель и ПВХ-поверхность.
Снятие основных элементов механизма: начните с демонтажа углового переключателя. Отсоедините тяги, аккуратно сдвиньте их в сторону. Используйте плоскую отвертку, чтобы отжать фиксатор. Затем снимите ножницы (верхний поворотный элемент) и нижнюю петлю. Все элементы крепятся винтами – выкручивайте их поочерёдно, не теряя мелких деталей.
Если фурнитура прикипела к профилю, не выламывайте её. Обработайте соединения жидкостью WD-40, подождите 10–15 минут, затем повторите попытку. Для снятия застрявших элементов используйте пластиковый клин или деревянную лопатку, чтобы не повредить профиль.
После снятия всех элементов очистите посадочные места от грязи и старой смазки. Используйте мягкую тряпку и изопропиловый спирт. Осмотрите профиль на предмет повреждений, сколов и трещин – они могут повлиять на установку новой фурнитуры.
Как подобрать совместимую фурнитуру для конкретного окна
Замерьте длину оконной створки. Это определит размеры ответных планок, ножниц и запорных элементов. Для створки до 1300 мм подойдет стандартный комплект, свыше – потребуется усиленный вариант с дополнительной фиксацией.
Проверьте расположение ручки и петель. Если они смещены, стандартная фурнитура не подойдет без переделки посадочных мест. Важно сохранить расположение элементов, чтобы не сверлить новые отверстия в армировании.
Обратите внимание на тип открывания. Фурнитура для поворотно-откидного окна отличается от поворотной: в ней есть ножницы и переключатель режимов. Неподходящий комплект не обеспечит нужной функциональности.
Фурнитура должна соответствовать типу прижима. Некоторые профили рассчитаны на роликовый прижим, другие – на эксцентриковый. Несовместимость приведет к нарушению герметичности.
Рекомендуется покупать комплект одного производителя, чтобы избежать проблем с несовпадением крепежных точек. Если фурнитура подбирается поэлементно, проверьте совместимость деталей по каталогу или по артикулам.
Перед установкой проверьте комплектацию: угловые передачи, ножницы, запорные цапфы, ручка, петли, ответные планки. Отсутствие даже одного элемента может нарушить работу механизма.
Пошаговая установка новой фурнитуры на створку и раму
1. Демонтаж старой фурнитуры
Снимите створку с петель. Ослабьте крепления на ножницах, петлях и цапфах, используя отвертку или шестигранник. Удалите ручку, выкрутив фиксирующие винты с торца. Все элементы должны быть полностью сняты, включая направляющие и угловые передачи.
2. Подготовка створки
Очистите пазы от пыли и остатков старой смазки. Проверьте геометрию створки – при наличии перекосов устраните их до начала монтажа. Убедитесь, что посадочные отверстия не разбиты; при необходимости используйте более длинные саморезы или пластиковые втулки для восстановления крепления.
3. Установка нового механизма на створку
Начинайте с установки основной шины с цапфами. Совместите ее с пазом на створке и закрепите саморезами через каждые 10–15 см. Установите угловую передачу, соединяя её с основной шиной с помощью защёлки или фиксирующего рычага. Далее закрепите ножницы (верхний поворотно-откидной механизм) и нижнюю запорную часть. Все элементы должны быть жёстко зафиксированы.
4. Монтаж фурнитуры на раму
Разметьте и закрепите ответные планки под каждую цапфу: верхнюю, нижнюю, боковую. Убедитесь в правильном расположении – планка должна точно соответствовать ходу цапфы при закрытии. Используйте шаблон, если он прилагается к комплекту. Все планки должны быть зафиксированы строго параллельно кромке рамы.
5. Установка ручки
Вставьте шпиндель ручки в отверстие, совместите основание с резьбовыми отверстиями на створке и зафиксируйте двумя винтами. Убедитесь, что ручка поворачивается плавно и не закусывает механизм.
6. Навешивание створки и проверка
Навесьте створку обратно. Проверьте работу в режимах «открыто», «проветривание» и «закрыто». При необходимости отрегулируйте прижим с помощью цапф – поворотом по часовой стрелке для усиления и против – для ослабления. Также отрегулируйте петли по высоте и прижиму с помощью шестигранника.
Не используйте старые саморезы – это снижает надёжность крепления. Перед окончательной сборкой смажьте движущиеся части силиконовой смазкой.
Регулировка прижима и положения створки после замены фурнитуры
После установки новой фурнитуры пластикового окна необходимо выполнить точную настройку прижима и положения створки, чтобы обеспечить герметичность и легкость открытия.
- Проверка горизонтального положения створки:
- Откройте окно на 90°.
- Осмотрите зазор между рамой и створкой по всему периметру. Зазор должен быть равномерным, не превышать 3 мм.
- Для корректировки используйте регулировочные винты на петлях. Поворачивая винт по часовой стрелке, створка смещается к раме; против часовой – отходит.
- Настройка вертикального положения створки:
- Откройте створку на 90° и найдите регулировочный винт на нижней петле.
- Винт позволяет поднять или опустить створку до 4–5 мм.
- Используйте шестигранник подходящего размера, вращая винт до устранения перекосов.
- Регулировка прижима по всему периметру:
- Закройте створку и оцените усилие прижима. Прижима должно быть достаточно для уплотнения, но без чрезмерного усилия.
- На ответных планках находятся эксцентрики или прижимные винты. Их поворот изменяет силу прижима.
- Для увеличения прижима поворачивайте эксцентрики в сторону рамы; для ослабления – от нее.
- Сделайте регулировку равномерно по углам и сторонам створки.
- Проверка работы фурнитуры и уплотнителя:
- Откройте и закройте окно несколько раз, контролируя плавность движения и плотность прижима.
- Осмотрите уплотнитель на предмет защемления или зазоров.
- При необходимости повторите регулировку прижима и положения створки.
Регулировка требует минимального набора инструментов: шестигранников (обычно 4 и 5 мм), крестовой отвертки и уровня. Точная настройка продлит срок службы окна и снизит потери тепла.
Частые ошибки при замене фурнитуры и способы их избежать
Неправильный подбор комплектующих. Фурнитура должна соответствовать конкретной модели окна и типу открывания. Перед покупкой измерьте толщину створки и ширину профиля, чтобы избежать несовместимости. Используйте каталоги производителей или консультируйтесь с продавцом, указывая точные размеры и марку окна.
Игнорирование состояния старых крепежных элементов. Если крепеж ржавый или повреждён, его необходимо заменить вместе с фурнитурой. Использование старых шурупов приводит к ненадёжной фиксации и быстрому выходу из строя механизма.
Неправильный порядок демонтажа и монтажа. При снятии старой фурнитуры фиксируйте детали, чтобы избежать повреждения створки и уплотнителя. При установке следуйте инструкции, особенно обращайте внимание на момент затяжки винтов – перетягивание деформирует профиль, ослабленное крепление снижает надёжность.
Отсутствие смазки движущихся частей. Новая фурнитура требует обработки специальными смазками (например, силиконовой или графитовой). Это уменьшает износ и предотвращает заедание. Использование машинного масла приводит к загрязнению и собиранию пыли.
Пренебрежение регулировкой после установки. После монтажа механизм необходимо отрегулировать под нагрузкой створки. Это продлевает срок службы и исключает перекосы, которые вызывают утечки воздуха и воды. Для регулировки используйте ключи и отвертки по инструкции производителя.
Повреждение уплотнителя. Неосторожное снятие старой фурнитуры часто ведёт к разрывам и деформациям уплотнительных резинок. При необходимости заменяйте уплотнитель одновременно с фурнитурой или восстанавливайте целостность герметика.
Рекомендуется подготовить рабочее место, использовать качественный инструмент и не экономить на расходных материалах. Это минимизирует риски ошибок и продлит срок службы окна после замены фурнитуры.
Вопрос-ответ:
Какие инструменты понадобятся для замены фурнитуры на пластиковом окне?
Для замены фурнитуры потребуются отвертки разных размеров (обычно крестовая и плоская), шестигранник, возможно, пассатижи, а также новый комплект фурнитуры, соответствующий модели окна. Иногда могут пригодиться плоский нож или шпатель для аккуратного снятия декоративных накладок. Подготовка правильных инструментов помогает избежать повреждений и ускоряет процесс.
Как определить, какая именно фурнитура нужна для моего пластикового окна?
Фурнитура подбирается в зависимости от модели и марки окна. Обычно на профиле или раме можно найти маркировку или серию, по которой проще искать совместимые детали. Если маркировка отсутствует, нужно измерить основные параметры элементов: длину и расположение крепежных отверстий, тип открывания окна. При затруднениях лучше сфотографировать старую фурнитуру и показать в магазине, где продаются запчасти для пластиковых окон.
Что делать, если после замены фурнитуры окно плохо закрывается или заедает?
Причины могут быть разными: неправильная установка элементов, несоответствие деталей, либо необходимость регулировки. Стоит проверить, не перекосилась ли створка, правильно ли закреплены все болты и механизмы. Иногда помогает плавная регулировка при помощи шестигранника, меняя прижим створки к раме. Если проблемы не устраняются, стоит разобрать и проверить фурнитуру заново или обратиться к специалисту.
Можно ли заменить всю фурнитуру самостоятельно без снятия окна с петель?
Во многих случаях замена фурнитуры возможна без полного снятия створки, особенно если речь о замене ручки, защелок или запорных механизмов. Однако для более сложных элементов, например, петель или микролифтов, может потребоваться снять створку, чтобы обеспечить удобный доступ и точную установку. При отсутствии опыта рекомендуется тщательно изучить конструкцию конкретного окна и инструкции по ремонту.
