Тройник на насосной станции служит ключевым соединительным элементом, обеспечивающим распределение воды между гидроаккумулятором, реле давления и манометром. При выходе из строя этот узел может стать причиной падения давления, утечек или полного отключения системы. Признаки неисправности – коррозия корпуса, трещины на резьбовых соединениях, протечки в местах соединения с трубами или арматурой.
Перед заменой важно точно определить тип тройника. В большинстве насосных станций используются латунные или чугунные модели с внутренней резьбой 1″ или 1/2″ под стандартные элементы. Если установлены дополнительные компоненты – например, обратный клапан или фильтр – следует заранее подобрать тройник с соответствующим числом отводов и расположением резьб.
Перед демонтажем необходимо обесточить насос и сбросить давление в системе через сливной кран. При откручивании старого тройника рекомендуется использовать два газовых ключа – один фиксирует корпус, второй поворачивает фитинг. Новую деталь монтируют с использованием фум-ленты или пасты с паклей – это минимизирует риск протечек после сборки.
После установки выполняется опрессовка – насос включают, проверяют герметичность всех соединений, следят за стабильностью давления на манометре. Если в течение 15–20 минут не обнаружено капель или просадок давления, узел собран корректно.
Как определить неисправность тройника в насосной станции

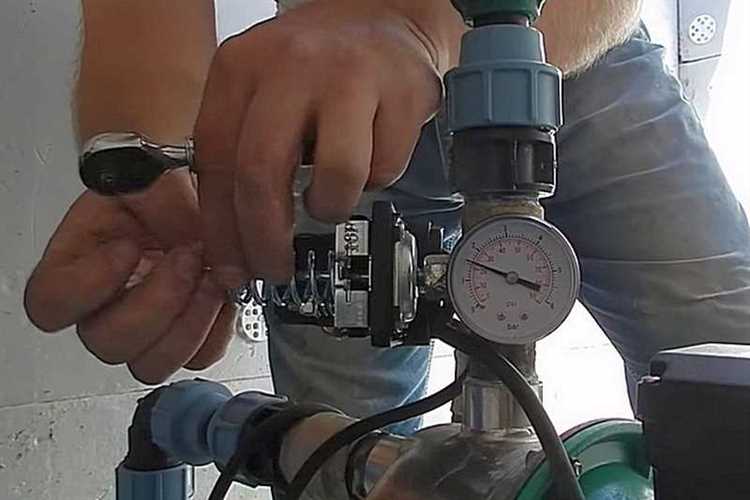

Тройник в насосной станции соединяет реле давления, манометр и выходной патрубок. Его поломка может нарушить работу всей системы. Ниже – признаки, по которым можно точно определить неисправность.
- Постоянная работа насоса: если насос не отключается, причиной может быть засорение тройника, мешающее корректной передаче давления на реле.
- Нет давления на манометре: при исправной станции и пустом индикаторе давления необходимо проверить, не забит ли канал внутри тройника отложениями.
- Протечки на соединениях: наличие воды в районе тройника указывает на трещины в корпусе или ослабленные резьбовые соединения.
- Коррозия металла: ржавчина на наружной или внутренней поверхности – признак разрушения, из-за которого возможно давление в системе не передаётся корректно.
- Ошибочные срабатывания реле: если реле включается и выключается хаотично, возможна утечка давления в месте соединения с тройником или его внутреннее повреждение.
Для точной диагностики снимите тройник, очистите от загрязнений, осмотрите на свет – трещины или внутренние засоры станут видны. Если после очистки проблемы сохраняются, тройник необходимо заменить.
Какие инструменты и материалы понадобятся для замены тройника
Для демонтажа и установки нового тройника на насосной станции потребуются следующие инструменты и расходные материалы:
- Разводной ключ или набор гаечных ключей – для откручивания и затягивания резьбовых соединений различного диаметра.
- Газовый ключ №1 или №2 – при работе с закисшими или сильно затянутыми металлическими соединениями.
- Фум-лента или сантехническая нить – для герметизации резьбы. При использовании пластиковой арматуры предпочтительнее нить.
- Резьбовой герметик (по желанию) – дополнительно к фум-ленте при соединении металлических элементов.
- Новый тройник – материал должен соответствовать типу системы: латунь для металла, армированный полипропилен – для пластиковых магистралей.
- Переходники и муфты – если диаметр резьбы нового тройника отличается от старого или требуется подключение элементов с разной резьбой (наружная/внутренняя).
- Шаровые краны – в случае модернизации схемы и установки отсечных элементов для удобства обслуживания.
- Тефлоновая лента – при необходимости точной регулировки натяга соединения.
- Ветошь и ёмкость для слива воды – чтобы избежать протечек при демонтаже старого узла.
Перед началом работ следует отключить насосную станцию от электросети и полностью сбросить давление из системы.
Отключение насосной станции и слив воды перед ремонтом
Перед заменой тройника необходимо полностью обесточить насосную станцию. Для этого отключите питание на автоматическом выключателе или выньте вилку из розетки. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки.
Следующий этап – сброс давления в системе. Откройте ближайший к станции кран и дождитесь, пока вода перестанет течь. Это устранит остаточное давление в трубопроводе и облегчит демонтаж соединений.
Для слива воды из гидроаккумулятора и трубопровода открутите сливную пробку, которая обычно расположена в нижней части корпуса станции. Если пробки нет, открутите нижнее соединение трубопровода, подставив ёмкость для сбора воды.
Дополнительно осмотрите все подсоединённые участки: если в системе есть обратный клапан до тройника, вода не сольётся полностью. В таком случае потребуется временно снять клапан или частично демонтировать участок трубопровода перед ним.
После слива убедитесь, что все участки сухие, а давление полностью сброшено. Это предотвратит проливы и обеспечит безопасный демонтаж тройника.
Пошаговый демонтаж старого тройника без повреждения соединений
Перед началом работы отключите питание насосной станции и полностью сбросьте давление в системе через сливной кран или дренажное отверстие. Подготовьте два разводных ключа, WD-40, ветошь и пластиковую емкость для сбора остаточной воды.
Осмотрите место установки тройника. Если соединения выполнены с использованием льна и краски, нанесите проникающую смазку на резьбы и дайте ей впитаться в течение 10–15 минут. При использовании ФУМ-ленты дополнительное размягчение не требуется.
Зафиксируйте корпус насоса или ближайший неподвижный элемент системы одним ключом, чтобы исключить нагрузку на резьбовые соединения. Вторым ключом аккуратно начинайте откручивать тройник. Работайте медленно, избегая рывков, чтобы не сорвать резьбу или не треснул корпус фитинга.
Если тройник закис, попытайтесь прогреть его феном до 60–70°C – металл расширится, и соединение ослабнет. Не применяйте паяльную лампу или открытый огонь рядом с пластиком или резиновыми уплотнителями.
После ослабления соединения выкрутите тройник вручную. Очистите наружную и внутреннюю резьбу от остатков уплотнителя и коррозии щеткой по металлу. Проверьте целостность резьбы и отсутствие трещин. При обнаружении повреждений замените сопряжённый элемент до установки нового тройника.
Установка нового тройника и герметизация резьбовых соединений
Перед монтажом убедитесь, что в системе отсутствует давление, а резьбы на всех элементах очищены от старого уплотнителя и ржавчины. Новые резьбы обезжирьте ацетоном или спиртом для улучшения сцепления герметика.
Для соединений с металлической резьбой используйте лен, пропитанный сантехнической пастой или анаэробный герметик средней фиксации. Намотку льна начинайте с края резьбы по часовой стрелке, витки укладывайте плотно, без нахлёстов за пределы начала резьбы. Толщина слоя – 1–2 мм.
Анаэробный герметик наносится тонким равномерным слоем по всей длине резьбы. После сборки детали не следует трогать 15–20 минут. Полное отверждение наступает через 1–2 часа, в зависимости от состава.
При вкручивании тройника избегайте чрезмерного усилия: достаточно усилия до момента упора и дополнительного доворота на 1/4–1/2 оборота. Перетяжка приведёт к растрескиванию корпуса насосной станции или деформации фитинга.
После сборки проверьте герметичность: подайте давление и осмотрите соединения. При использовании анаэробного герметика возможна кратковременная утечка до полного отвердения – в этом случае дожидайтесь окончания полимеризации, не разбирая узел.
Проверка герметичности системы после замены тройника
После установки нового тройника необходимо провести проверку герметичности для исключения протечек и повреждений. Для этого закройте все краны и подайте давление в систему, используя насос или источник воды с давлением не ниже рабочего.
Осмотрите места соединений с тройником, особенно уплотнительные кольца и резьбовые стыки. Для выявления мелких протечек используйте мыльный раствор – нанесите его кистью или распылителем на стыки. Появление пузырьков укажет на утечку.
Если давление падает, значит, система не герметична. В этом случае нужно подтянуть соединения с помощью подходящего инструмента, избегая чрезмерного усилия, чтобы не повредить резьбу или уплотнитель.
Повторите проверку после корректировки, доведя давление до рабочего значения. Допустимое снижение давления не должно превышать 0,02 МПа в течение 10 минут.
Тщательная проверка исключит дальнейшие аварийные ситуации и обеспечит стабильную работу насосной станции. Особое внимание уделяйте состоянию уплотнительных материалов – при необходимости замените их на новые, соответствующие техническим требованиям системы.
Вопрос-ответ:
Как понять, что тройник на насосной станции требует замены?
Сигналами могут служить протечки в месте соединения, снижение давления в системе или появление посторонних шумов при работе насоса. Также стоит проверить тройник при плановом техническом обслуживании — из-за постоянного давления и вибраций материал может трескаться или деформироваться.
Какие инструменты и материалы нужны для замены тройника на насосной станции своими руками?
Для работы понадобятся разводной или газовый ключ, отвертки, уплотнительные материалы (например, ФУМ-лента), новый тройник подходящего размера и типа, а также тряпки для удаления остатков воды. Рекомендуется подготовить ёмкость для слива жидкости из системы перед началом ремонта.
Как правильно снять старый тройник, чтобы не повредить остальные элементы насосной станции?
Сначала необходимо отключить питание насоса и перекрыть подачу воды. Затем аккуратно откручивать крепления, используя подходящий ключ, не прилагая чрезмерных усилий. Если тройник прикипел, стоит использовать смазку или нагреть соединение, чтобы избежать повреждений резьбы или труб.
Можно ли установить тройник из другого материала, например, пластиковый вместо металлического?
Да, но следует учитывать рабочие параметры системы. Пластиковые тройники легче и устойчивы к коррозии, но могут быть менее прочными при высоком давлении или температуре. Перед заменой рекомендуется проверить технические характеристики системы и подобрать подходящий материал, чтобы обеспечить долговечность и надежность соединения.
Какие ошибки чаще всего допускают при самостоятельной замене тройника и как их избежать?
Частая ошибка — недостаточное уплотнение резьбовых соединений, что приводит к протечкам. Также иногда тройник устанавливают с неправильным направлением потока или чрезмерно затягивают крепления, что вызывает деформацию деталей. Чтобы избежать проблем, нужно тщательно очищать резьбу, использовать уплотнительные материалы и не торопиться при монтаже.
