Как понизить напряжение постоянного тока

При работе с цепями постоянного тока часто возникает необходимость понизить напряжение до заданного уровня. Это требуется при подключении компонентов, не рассчитанных на исходное напряжение источника питания. Например, микроконтроллеры и датчики в низковольтных системах требуют 3.3 В или 5 В при наличии питания 12 В или выше.

Один из эффективных способов понижения – использование линейных стабилизаторов напряжения. Такие элементы, как LM7805, позволяют получить стабильное выходное напряжение, но при этом избыточная энергия рассеивается в виде тепла. Это снижает КПД и требует применения радиаторов при значительном падении напряжения или токе нагрузки более 0.5 А.

Другой подход – применение импульсных преобразователей (DC-DC), в частности понижающих преобразователей типа buck. Они обеспечивают высокий КПД (до 95%) благодаря использованию широтно-импульсной модуляции и дросселей. Например, модуль на базе микросхемы LM2596 способен понижать напряжение с 24 В до 5 В при токе до 2 А с минимальными потерями.

Для прецизионных задач применяются программируемые источники на базе операционных усилителей и прецизионных опорных напряжений. Они позволяют задавать выходное напряжение с точностью до сотых вольта, что критично при работе с чувствительной аналоговой электроникой или в калибровочных установках.

В низкотоковых приложениях возможно использование падения напряжения на диодах, особенно шоттки-диодов, каждый из которых снижает напряжение примерно на 0.3–0.4 В. Такой метод пригоден для грубой настройки напряжения, например, в светодиодных цепях или при защите чувствительных компонентов.

Использование линейных стабилизаторов напряжения для маломощных нагрузок

Линейные стабилизаторы, такие как L7805, LM317 и аналогичные, применимы при понижении постоянного напряжения в диапазоне до 1–2 А. Для питания маломощных устройств, потребляющих до 500 мА, эти стабилизаторы обеспечивают стабильное выходное напряжение при минимуме компонентов.

При использовании, например, L7805 для преобразования 12 В в 5 В, следует учитывать тепловыделение. При токе нагрузки 300 мА мощность рассеивания составит (12 В − 5 В) × 0.3 А = 2.1 Вт. Необходим радиатор, обеспечивающий эффективный теплоотвод, иначе возможен перегрев и срабатывание защиты.

LM317 позволяет задать выходное напряжение с помощью делителя на резисторах. Например, для получения 3.3 В при входных 9 В используются резисторы R1 = 240 Ом и R2 ≈ 390 Ом. Следует выбирать резисторы с допуском не более 1% для точности стабилизации.

Емкостная фильтрация перед стабилизатором критична. Конденсатор не менее 470 мкФ на входе предотвращает пульсации, особенно при нестабильном источнике. На выходе – 100 мкФ электролитический и 100 нФ керамический для подавления ВЧ-помех.

Линейные стабилизаторы неэффективны при больших перепадах напряжения: КПД равен отношению выходного напряжения к входному. При входе 12 В и выходе 3.3 В КПД составит лишь 27.5%. В таких случаях для снижения энергопотерь целесообразно использовать импульсные преобразователи.

При проектировании схемы важно учитывать минимальный пад входного напряжения над выходным: для L7805 – не менее 2 В. При меньшем разнице стабилизатор перестаёт работать корректно.

Для защиты от короткого замыкания и перегрева рекомендуется использовать модели с встроенными защитными функциями и предусматривать термоконтроль при длительной работе в условиях повышенной температуры окружающей среды.

Понижение напряжения с помощью понижающих импульсных преобразователей (Buck-конвертеров)

Buck-конвертеры эффективно снижают напряжение постоянного тока при высокой энергоэффективности – до 95% при правильной настройке. Их принцип работы основан на чередовании включения и выключения силового ключа с последующей фильтрацией напряжения LC-цепью. Это позволяет снижать напряжение без существенных потерь мощности.

Основные параметры при проектировании Buck-конвертера:

• Входное напряжение: должно превышать требуемое выходное на 10–30%.
• Частота переключения: оптимальна в диапазоне 100 кГц – 1 МГц для баланса между размером компонентов и КПД.
• Индуктивность: выбирается так, чтобы ток через дроссель был непрерывным (режим CCM) при минимальной нагрузке.
• Форма выходного напряжения: пульсации не должны превышать 1–2% от номинала при стабильной нагрузке.

При выборе микросхемы контроллера важно учитывать:

• Поддерживаемый диапазон входных/выходных напряжений.
• Максимальный выходной ток.
• Наличие защиты от перегрузки, перегрева и короткого замыкания.

Рекомендуется использовать низкоомные MOSFET-транзисторы с минимальным временем переключения и шоттки-диоды для снижения потерь при обратном токе. Также важна оптимизация трассировки печатной платы: минимальная длина токоведущих дорожек, заземление по звезде и размещение LC-фильтра как можно ближе к нагрузке.

Ниже приведены примерные характеристики Buck-конвертера при преобразовании напряжения с 12 В на 5 В:

Buck-преобразователи особенно эффективны в портативной электронике, системах питания микроконтроллеров и LED-драйверах. При соблюдении инженерных требований обеспечивают стабильное и энергоэффективное снижение напряжения без перегрева и электромагнитных помех.

Применение делителей напряжения на резисторах при постоянной нагрузке

Резистивный делитель напряжения применяется для понижения постоянного напряжения в случаях, когда нагрузка остаётся неизменной во времени. Конструкция делителя включает два последовательно соединённых резистора: входное напряжение подаётся на первую точку, выходное – снимается с точки между резисторами.

Для обеспечения стабильной работы важно правильно рассчитать сопротивления. При известной нагрузке R_н и требуемом выходном напряжении U_вых, подбираются резисторы R₁ и R₂ по формуле:

U_вых = U_вх × (R₂ / (R₁ + R₂))

Нагрузка подключается параллельно к резистору R₂, поэтому её сопротивление влияет на общий ток. Чтобы выходное напряжение не проседало, R₂ должен быть значительно меньше R_н. В идеале, R_н ≥ 10 × R₂.

Чем выше сопротивления, тем меньше ток и потери мощности, но растёт чувствительность к внешним помехам. При выборе номиналов учитывают мощность рассеяния резисторов, рассчитываемую по формуле: P = U² / R. Не допускается превышение номинальной мощности, иначе возможен перегрев и выход из строя.

Делитель подходит для источников с низким внутренним сопротивлением. При использовании батарей следует учитывать саморазряд и потери на постоянной утечке тока. Для экономии энергии желательно отключать делитель при отсутствии потребности в выходном напряжении.

При проектировании постоянных схем с фиксированной нагрузкой резистивный делитель остаётся простым и надёжным способом понижения напряжения без активных компонентов.

Снижение напряжения при помощи диодов и стабилитронов

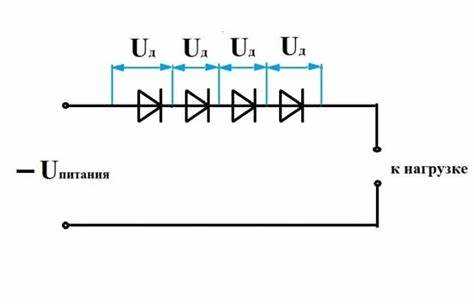

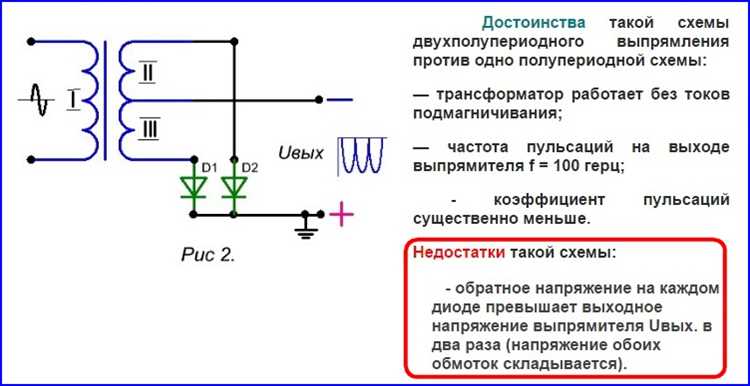

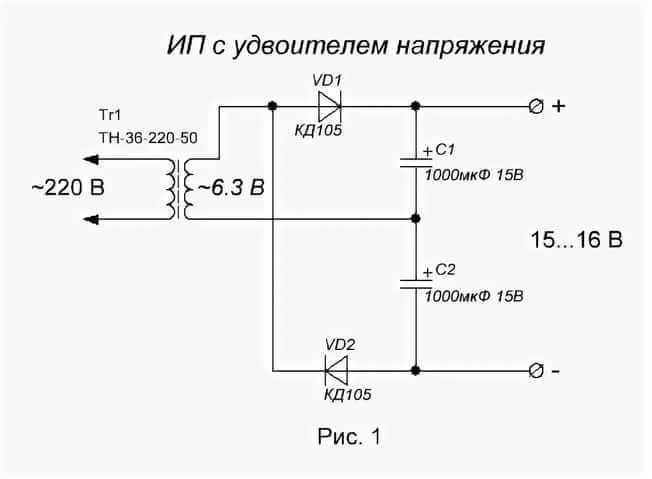

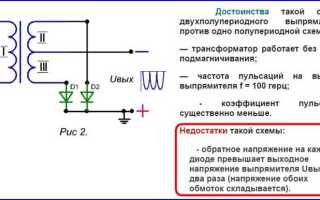

Кремниевые диоды обладают падением напряжения около 0,7 В при прямом включении. Это свойство используется для последовательного снижения постоянного напряжения. Например, включение двух диодов последовательно приводит к снижению напряжения на 1,4 В.

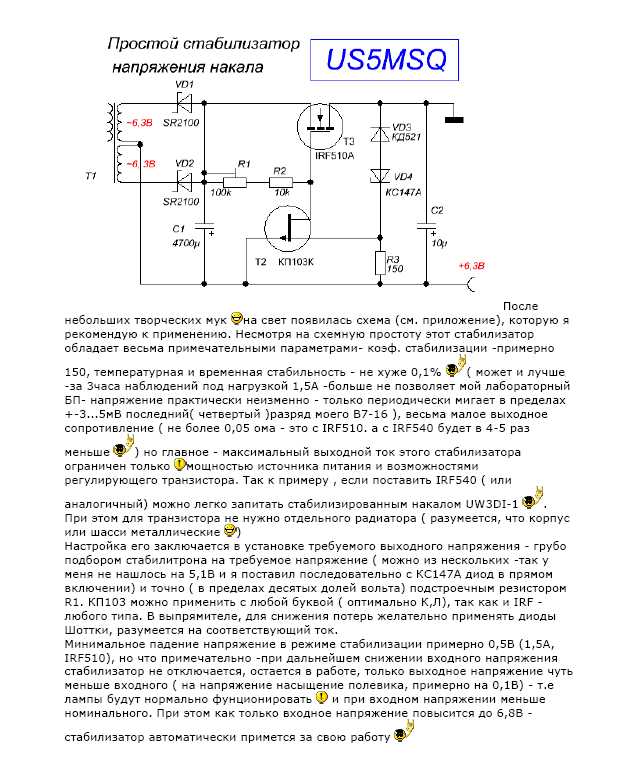

Для большей точности применяются стабилитроны, которые работают в режиме обратного пробоя и поддерживают заданное напряжение стабилизации. Стабилитрон на 5,6 В при токе в пределах рабочего диапазона удерживает это напряжение независимо от изменений входного напряжения или нагрузки (в разумных пределах).

При проектировании необходимо учитывать параметры: ток стабилизации, максимально допустимую мощность рассеяния, температурный коэффициент напряжения. Например, при использовании стабилитрона 1N4733A (5,1 В, 1 Вт) нужно обеспечить ток в диапазоне 1–49 мА и установить токоограничивающий резистор, исходя из входного напряжения и желаемого выходного тока.

Комбинация диодов и стабилитрона позволяет реализовать ступенчатое снижение напряжения. Например, последовательно включённые диод и стабилитрон могут обеспечить снижение напряжения и его последующую стабилизацию, что эффективно для питания чувствительных к перепадам напряжения цепей.

Диоды Шоттки имеют меньшее падение напряжения (0,2–0,4 В), что делает их предпочтительными в схемах с малым запасом напряжения. Однако их обратный ток выше, что важно учитывать при работе с малыми токами нагрузки.

Выбор между диодами и стабилитронами определяется требуемым уровнем снижения, стабильностью выходного напряжения и допуском по температуре. В импульсных цепях стабилитроны могут дополнительно выполнять функцию защиты от перенапряжений.

Преобразование напряжения постоянного тока с использованием DC-DC преобразователей с гальванической развязкой

DC-DC преобразователи с гальванической развязкой применяются в схемах, где требуется изоляция между входной и выходной цепями. Это критично для безопасности, защиты от помех и разделения контуров с разным потенциалом земли. Такие устройства обеспечивают понижение или повышение напряжения при помощи высокочастотной импульсной трансформации энергии через трансформатор с минимальными потерями.

Наиболее распространённые типы: flyback, forward, push-pull и full-bridge преобразователи. Flyback преобразователь используется при мощности до 150 Вт и входном напряжении от 5 до 400 В. Он прост в реализации, требует минимального количества компонентов, но уступает по КПД более сложным топологиям. Forward-преобразователь подходит для диапазона 50–200 Вт, обеспечивает более стабильный выход, особенно при колебаниях нагрузки.

Ключевым элементом выступает трансформатор, который должен быть рассчитан на рабочую частоту от 50 кГц до 500 кГц. Чем выше частота, тем меньше габариты трансформатора, но выше требования к качеству намотки и материалу сердечника. Особое внимание следует уделять допустимому напряжению изоляции – минимум в два раза выше входного напряжения, особенно в медицинской и промышленной электронике.

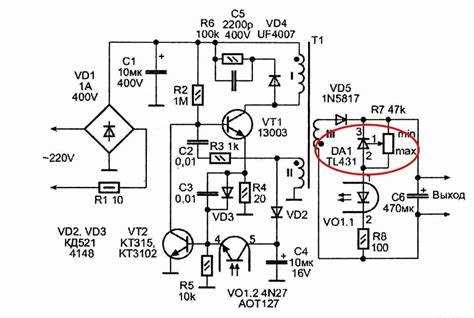

Для обеспечения стабильности выходного напряжения рекомендуется использовать ШИМ-контроллеры с функцией обратной связи по оптопаре. Это позволяет поддерживать точность регулировки в пределах ±2%. Дополнительно, в цепь можно включать фильтры на основе дросселей и конденсаторов для подавления высокочастотных выбросов.

При проектировании необходимо учитывать защиту от короткого замыкания, перегрева и перенапряжения. Современные микросхемы контроллеров, такие как UC3845 или серии LM502x, уже содержат эти функции, что упрощает разработку.

Понижение напряжения в схемах с аккумуляторами и солнечными панелями

В системах с аккумуляторами и солнечными панелями понижение напряжения необходимо для стабилизации питания нагрузки и защиты компонентов. Особенности таких источников постоянного тока требуют точного выбора метода снижения напряжения с учетом эффективности и надежности.

• Использование понижающих DC-DC преобразователей (блоков типа buck):
  • Обеспечивают КПД до 90-95%, минимизируют потери энергии при длительной работе.
  • Позволяют регулировать выходное напряжение в широком диапазоне, что важно при изменяющемся напряжении аккумулятора или солнечной панели.
  • Поддерживают стабильность напряжения при колебаниях входного уровня, особенно при зарядке аккумуляторов.
• Использование стабилизаторов напряжения с низким падением (LDO):
  • Подходят для систем с небольшим разбросом входного напряжения, например, 12-14 В от аккумулятора, при необходимости получить 5 В или 3.3 В.
  • Обеспечивают минимальный шум на выходе, что важно для чувствительной электроники.
  • Эффективны при малых токах нагрузки из-за значительных тепловых потерь при высоком падении напряжения.
• Использование резисторных делителей:
  • Допустимы только для очень низких токов потребления и тестовых схем, так как потери мощности велики и выходное напряжение нестабильно при изменении нагрузки.
  • Применение требует точного расчета сопротивлений с учетом максимального и минимального тока нагрузки.
• Понижение напряжения с помощью диодных падений:
  • Падение напряжения на одном кремниевом диоде составляет около 0.7 В, на светодиодах – до 2-3 В, что можно использовать для незначительного понижения напряжения.
  • Метод эффективен при стабильном токе, но при увеличении нагрузки падение напряжения изменяется.
  • Применяется в простых схемах для предварительной стабилизации напряжения.

Выбор метода зависит от характеристик аккумулятора или солнечной панели, требуемого напряжения и нагрузки. Для систем с изменяющимся входным напряжением и высокими токами предпочтительнее использовать DC-DC преобразователи. Для маломощных и стабильных нагрузок возможен выбор LDO или диодных схем. Резистивные методы оправданы лишь в исключительных случаях с минимальными требованиями к стабильности.

Вопрос-ответ:

Какие основные методы применяются для снижения напряжения постоянного тока?

Существует несколько способов уменьшения напряжения постоянного тока. Один из наиболее простых и распространённых — использование резисторного делителя, где напряжение уменьшается за счёт падения напряжения на резисторах. Другой способ — применение стабилизаторов напряжения, которые поддерживают выходное напряжение на заданном уровне. Также широко используются преобразователи напряжения, например, DC-DC понижающие преобразователи, которые изменяют уровень напряжения с минимальными потерями энергии.

Как работает стабилизатор напряжения и для каких задач он подходит?

Стабилизатор напряжения поддерживает постоянный уровень выходного напряжения независимо от изменений нагрузки или колебаний входного напряжения. Он обеспечивает стабильное питание чувствительных приборов, где критична точность напряжения. Есть несколько типов стабилизаторов: линейные и импульсные. Линейные просты в устройстве, но менее экономичны, тогда как импульсные более сложные, но обладают высоким КПД и меньшими потерями.

Можно ли использовать резистор для снижения напряжения в мощных цепях?

Резистор можно применять для уменьшения напряжения, однако такой способ подходит только для цепей с небольшой нагрузкой и стабильным током. В мощных цепях резисторы будут сильно нагреваться, а потери энергии возрастут. Кроме того, при изменении нагрузки выходное напряжение будет нестабильным, что нежелательно для большинства устройств. Поэтому в таких случаях лучше использовать специализированные преобразователи или стабилизаторы.

Чем отличаются понижающие DC-DC преобразователи от линейных стабилизаторов?

Линейные стабилизаторы уменьшают напряжение за счёт рассеивания лишней энергии в виде тепла, что приводит к значительным потерям при большой разнице входного и выходного напряжения. DC-DC преобразователи работают по принципу импульсного преобразования, переключая ток с высокой частотой и обеспечивая более высокий коэффициент полезного действия. Они компактнее, эффективнее и способны работать с большими токами без перегрева.

Какие параметры нужно учитывать при выборе способа понижения напряжения постоянного тока?

При выборе метода снижения напряжения стоит учитывать величину нагрузки, стабильность требуемого напряжения, допустимые потери энергии, габариты и стоимость устройства. Если требуется точное и стабильное напряжение при больших токах, лучше подойдут DC-DC преобразователи или качественные стабилизаторы. Для небольших токов и менее критичных приложений можно использовать простые резистивные схемы.

Какими способами можно уменьшить напряжение постоянного тока без использования трансформатора?

Для снижения напряжения постоянного тока часто применяют резистивные делители, стабилизаторы напряжения на основе полупроводниковых элементов, а также импульсные преобразователи с широтно-импульсной модуляцией. Резистивный делитель прост, но неэффективен при больших нагрузках из-за выделения тепла. Стабилизаторы обеспечивают более стабильное выходное напряжение, а импульсные преобразователи отличаются высоким КПД и меньшим тепловыделением. Выбор метода зависит от требуемых характеристик цепи и условий эксплуатации.
