Как понизить напряжение с 24 до 12 вольт

Переход от 24-вольтовой системы питания к 12-вольтовой необходим в ситуациях, когда оборудование рассчитано только на 12 В. Это часто встречается в грузовых автомобилях, где основная бортовая сеть – 24 В, а дополнительное оборудование – 12 В (навигаторы, зарядные устройства, светодиодная подсветка).

Самый простой способ понижения – использование понижающего преобразователя (DC-DC-конвертера). Эти устройства стабилизируют выходное напряжение и рассчитаны на разные токовые нагрузки: от 3–5 А для мелкой электроники до 20–30 А для более мощных потребителей. Ключевые параметры при выборе – допустимый входной диапазон, мощность и степень стабилизации.

Другой метод – подключение через линейные стабилизаторы типа L7812, но они подходят только для маломощной нагрузки (до 1,5 А) из-за высокого тепловыделения. Для повышения эффективности и надежности такие схемы часто требуют радиаторов и защиты от перегрева.

Также применяются резистивные делители напряжения, но их использование оправдано только при постоянной и предсказуемой нагрузке. При колебаниях потребляемого тока выходное напряжение становится нестабильным, что может повредить чувствительное оборудование.

Для питания автомобильных аудиосистем, охранных комплексов и прочих 12-вольтовых устройств в 24-вольтовых системах оптимален стабилизированный импульсный DC-DC-преобразователь с защитой от скачков и короткого замыкания. Он обеспечивает надежность и долговечность в эксплуатации.

Использование линейного стабилизатора 7812 для маломощных нагрузок

Стабилизатор 7812 предназначен для получения стабильных 12 В при входном напряжении от 14 до 35 В. Он подходит для питания устройств с потреблением до 1–1.5 А при условии достаточного теплоотвода.

• Входное напряжение: минимум 14 В, оптимально – 18–24 В при питании от 24-вольтовой системы.
• Выходное напряжение: фиксированные 12 В с отклонением не более ±2%.
• Максимальный выходной ток: 1 А без радиатора, до 1.5 А с качественным теплоотводом.

Без радиатора корпус стабилизатора быстро перегревается при токе выше 0.5 А. При расчёте нагрузки следует учитывать падение напряжения на самом стабилизаторе и выделяемую мощность:

• Пример: при входе 24 В и выходе 12 В на токе 0.5 А рассеивается (24 – 12) × 0.5 = 6 Вт.
• Допустимый температурный диапазон корпуса – до 125 °C, но желательно ограничивать до 85–90 °C для долговечности.

Для стабильной работы необходимы внешние конденсаторы:

1. На входе: электролитический 470 мкФ + керамический 0.33 мкФ.
2. На выходе: электролитический 220 мкФ + керамический 0.1 мкФ.

7812 не защищён от короткого замыкания при отсутствии радиатора – защита срабатывает, но перегрев возможен. Рекомендуется использовать предохранитель 1.5–2 А по входу.

Не следует подключать нагрузку выше 15–18 Вт: КПД стабилизатора низкий (до 50% при 24→12 В). Для более мощных потребителей применимы импульсные преобразователи.

Применение понижающего DC-DC преобразователя на базе LM2596

LM2596 – импульсный понижающий стабилизатор напряжения с фиксированной или регулируемой выходной величиной. Идеально подходит для снижения напряжения с 24 В до стабильных 12 В при токе нагрузки до 2 А. Чип работает с КПД до 75–85 %, что снижает тепловые потери и увеличивает ресурс элементов схемы.

Для преобразования с 24 В на 12 В используется версия LM2596-ADJ. Необходимы внешние компоненты: индуктивность 33–47 мкГн, диод Шоттки (например, SS34), входной и выходной конденсаторы (470–1000 мкФ, 35 В и 16 В соответственно). Подбор резисторов обратной связи производится по формуле:

V_out = 1.23 × (1 + R2/R1).

Для установки выходного напряжения в 12 В при использовании стандартной схемы обратной связи с R1 = 1 кОм, R2 должен быть около 8.76 кОм. Используются резисторы 8.2 кОм и 560 Ом последовательно. Для быстрой настройки можно использовать готовый модуль с подстроечным резистором.

Модуль стабильно работает при температуре до 85 °C. Для долговременной эксплуатации рекомендуется установить радиатор на микросхему, особенно при токах свыше 1.5 А. Входное напряжение не должно превышать 40 В. При использовании на транспорте рекомендуется установить фильтрующий LC-фильтр для защиты от импульсных помех.

Примерные параметры при питании 24 В:

Подключение производится через винтовые клеммы или пайку. Необходимо соблюдать полярность и проверять настройки перед подключением чувствительной электроники. При правильной настройке LM2596 обеспечивает стабильное питание 12 В без перегрева и шумов.

Схема на мощном импульсном преобразователе для питания автомобильной техники

Импульсный преобразователь на базе микросхемы LM2596 или более мощной XL4016 позволяет эффективно понижать напряжение с 24 до 12 В при токах нагрузки до 8–10 А. Для автомобильной техники с потреблением до 120 Вт это оптимальное решение, обеспечивающее стабильную работу при минимальных потерях.

Ключевым элементом является индуктивность с током насыщения не ниже 10 А. Рекомендуется использовать дроссель с ферритовым сердечником типа EE или Toroid. Диод Шоттки, например MBR2045CT, обеспечивает низкое прямое падение напряжения и высокую скорость переключения.

Конденсаторы на входе и выходе – электролитические и керамические, общая ёмкость не менее 1000 мкФ на вход и 2200 мкФ на выход. Рабочее напряжение должно иметь запас не менее 20% от пикового входного напряжения.

Охлаждение ключевых компонентов обязательно. Устанавливаются радиаторы на силовой ключ и диод, а при токах свыше 5 А – активное охлаждение с помощью вентилятора. Плата должна иметь широкие дорожки питания или использовать медную шину.

Частота преобразования – 150–180 кГц, обеспечивающая компактность индуктивных элементов при достаточной эффективности. При монтаже важно минимизировать длину дорожек между диодом, дросселем и выходным конденсатором.

Для защиты оборудования от перенапряжения применяется TVS-диод на 15 В и предохранитель в цепи входа. Настройка выходного напряжения осуществляется многооборотным подстроечным резистором, установленным на преобразователе.

Как рассчитать резистивный делитель напряжения для простых схем

Резистивный делитель напряжения позволяет получить 12 В из 24 В, используя два последовательно включённых резистора. Напряжение снимается с резистора, подключённого к земле.

Для расчёта необходимо использовать формулу: U_выход = U_вход × R2 / (R1 + R2), где:

U_вход = 24 В, U_выход = 12 В. Подставив значения, получаем: 12 = 24 × R2 / (R1 + R2). Решая уравнение, видно, что R1 = R2.

Подбирая номиналы, например, R1 = 1 кОм, R2 также должно быть 1 кОм. При этом ток в цепи составит I = 24 В / (1 кОм + 1 кОм) = 12 мА. Мощность каждого резистора: P = I² × R = (0,012)² × 1000 ≈ 0,144 Вт. Следует использовать резисторы мощностью не менее 0,25 Вт.

Недостаток метода – резистивный делитель не обеспечивает стабильного напряжения при переменной нагрузке. Он подходит только для цепей с постоянным и малым током потребления, например, в опорных или сигнальных цепях.

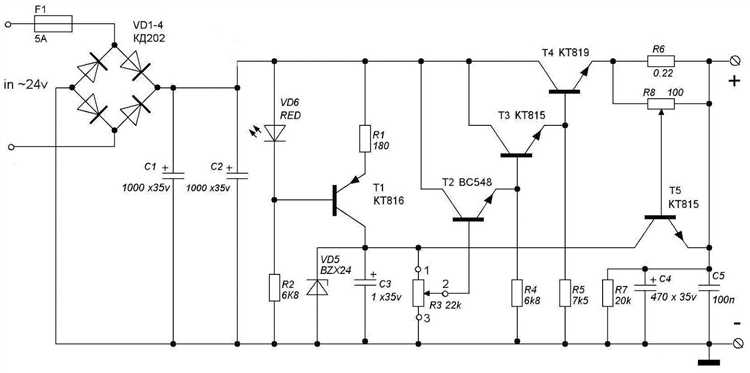

Выбор диодов Шоттки для снижения напряжения в цепи

Диоды Шоттки применяются для понижения напряжения за счёт падения на них прямого напряжения, которое составляет от 0,2 до 0,4 В в зависимости от модели. Для снижения с 24 до 12 В последовательно подключают несколько диодов, каждый из которых отбирает часть напряжения.

Оптимально использовать диоды с током не менее 2 А, например, 1N5822 (3 А, 40 В, падение ~0,35 В) или SR560 (5 А, 60 В, падение ~0,4 В). Количество диодов рассчитывается по формуле: n = (24 — 12) / падение на одном диоде. При падении 0,35 В потребуется около 34 диодов последовательно. Такой способ практичен лишь при относительно малом токе и отсутствии требований к высокой эффективности.

Диоды должны иметь запас по току не менее 30% от расчетной нагрузки. Обязательно учитывать тепловыделение: каждый диод рассеивает мощность, равную произведению тока на падение напряжения. При токе 1 А и падении 0,35 В – это 0,35 Вт на один элемент. Установка радиаторов или использование сборок на радиаторной плате существенно повышает надёжность.

Для компактности применяют сборки типа MBR2045CT – два диода Шоттки в одном корпусе TO-220, выдерживают до 20 А, суммарное падение на паре – до 0,8 В. Это позволяет уменьшить количество компонентов и упростить монтаж.

Диодный метод нерегулируемый и не компенсирует колебания входного напряжения. Рекомендуется применять его только при стабильных условиях питания и при наличии ограничений по стоимости или простоте исполнения.

Преобразование 24 В в 12 В с помощью автомобильного понижающего адаптера

Автомобильный понижающий адаптер – компактное устройство, предназначенное для стабильного снижения напряжения с 24 В до 12 В. Основная задача – обеспечить безопасное питание 12-вольтовых приборов в транспортных средствах с бортовой сетью 24 В (например, грузовики или спецтехника).

• Типы адаптеров: наиболее распространены импульсные стабилизаторы напряжения (DC-DC преобразователи) с КПД до 90–95%, что снижает потери энергии и нагрев.
• Максимальный ток нагрузки: выбор адаптера зависит от суммарного потребления подключаемых устройств. Для бытовых гаджетов достаточно 3–5 А, для более мощных систем – 10 А и выше.
• Подключение осуществляется напрямую к аккумулятору или бортовой сети 24 В через предохранитель, что гарантирует защиту цепи от коротких замыканий и перегрузок.
• Встроенные функции защиты: ограничение тока, термозащита, защита от переполюсовки и короткого замыкания обеспечивают надежную работу адаптера и безопасность оборудования.

При выборе понижающего адаптера следует учитывать стабильность выходного напряжения, особенно при скачках бортового питания, и минимальный уровень пульсаций, чтобы не повредить чувствительную электронику.

Для установки рекомендуется размещать адаптер в хорошо вентилируемом месте, избегая попадания влаги и прямого солнечного света. Соединения должны быть выполнены надежными клеммами с обязательным использованием предохранителей соответствующего номинала.

Роль фильтрующих конденсаторов при понижении напряжения

Фильтрующие конденсаторы обеспечивают сглаживание пульсаций после преобразования напряжения с 24 В до 12 В. В типичных схемах понижения с помощью линейных стабилизаторов или DC-DC преобразователей конденсаторы снижают уровень высокочастотных помех и уменьшают колебания напряжения, стабилизируя выход.

Для эффективного фильтрования выбирают электролитические конденсаторы ёмкостью от 470 мкФ до 2200 мкФ на выходе понижающего узла, с напряжением на 25-35% выше рабочего (например, 16 В при 12 В выходе). Это предотвращает деградацию элементов и продлевает срок службы.

Параллельно электролитическим часто подключают керамические конденсаторы ёмкостью 0,1–1 мкФ для подавления высокочастотных выбросов, возникающих из-за переключений в преобразователях.

Правильное расположение конденсаторов критично: минимальное расстояние до выхода стабилизатора снижает индуктивные и резистивные потери, улучшая фильтрацию. Рекомендуется размещать их как можно ближе к нагрузке.

Недостаток ёмкости приводит к недостаточной фильтрации, вызывая пульсации, которые могут негативно влиять на чувствительные компоненты. Избыточная ёмкость без учёта ESR и токов зарядки приводит к дополнительным потерям и перегреву.

При работе в цепях с большими токами пульсаций следует использовать конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), например, танталовые или современные электролиты с улучшенными характеристиками.

Опасности перегрева компонентов при длительном понижении напряжения

При снижении напряжения с 24 В до 12 В через линейные стабилизаторы или резистивные делители происходит значительное рассеяние мощности в виде тепла. Например, при нагрузке в 2 А потери могут достигать 24 В × 2 А – 12 В × 2 А = 24 Вт, что требует обязательного теплоотвода.

Перегрев транзисторов и стабилизаторов снижает их срок службы и может привести к выходу из строя из-за теплового пробоя. Без адекватного радиатора температура кристалла может превышать допустимые 125–150°C, что нарушает работу полупроводников.

Конденсаторы и другие пассивные элементы также чувствительны к нагреву. Электролитические конденсаторы при температуре выше 85°C теряют ёмкость и сокращают ресурс в десятки раз. При понижении напряжения длительно в условиях повышенной температуры возможны химические процессы, ухудшающие параметры компонентов.

Рекомендуется использовать понижающие преобразователи с высоким КПД (DC-DC), чтобы минимизировать тепловыделение. Если применяется линейный стабилизатор, обязательна установка радиатора с площадью теплоотвода не менее 150 см² на каждые 10 Вт рассеиваемой мощности, а также монтаж вентиляции.

Использование термодатчиков и тепловых предохранителей позволяет контролировать температуру и предотвращать аварийные ситуации. Допустимо применение теплопроводящих паст и изоляционных прокладок для улучшения отвода тепла.

Длительный перегрев ухудшает электрические характеристики компонентов и увеличивает риск внезапного выхода из строя, что особенно критично в промышленных и автомобильных системах с напряжением 24 В.

Вопрос-ответ:

Какие основные методы снижения напряжения с 24 до 12 вольт существуют?

Для понижения напряжения с 24 до 12 вольт обычно применяются три основных способа: использование резисторных делителей, стабилизаторы напряжения и DC-DC преобразователи (понижающие преобразователи). Резисторные делители просты, но неэффективны для нагрузки с переменным током. Стабилизаторы обеспечивают стабильное выходное напряжение, но при больших токах требуют охлаждения. DC-DC преобразователи отличаются высокой эффективностью и способны поддерживать стабильное 12 В при различной нагрузке.

Можно ли использовать простой делитель на резисторах для питания 12-вольтовых устройств от 24 вольт?

Использовать резисторный делитель для питания 12-вольтовых устройств можно, но это решение подходит только для маломощных нагрузок с постоянным током. При изменении нагрузки выходное напряжение будет меняться, что может привести к нестабильной работе подключенных приборов. Для устройств с переменным потреблением лучше выбрать стабилизатор или DC-DC преобразователь.

Какие преимущества у DC-DC преобразователей перед линейными стабилизаторами при снижении напряжения с 24 до 12 вольт?

DC-DC преобразователи обладают значительно более высокой эффективностью, чем линейные стабилизаторы. Это означает, что они теряют меньше энергии в виде тепла, что особенно важно при больших токах. Кроме того, преобразователи позволяют работать при широком диапазоне входных напряжений и обеспечивают стабильное выходное напряжение. Линейные стабилизаторы проще по конструкции, но при разнице напряжений и больших токах выделяют много тепла, что требует мощного охлаждения.

Какие меры предосторожности нужно соблюдать при выборе и установке понижающего устройства с 24 до 12 вольт?

Важно подобрать устройство с запасом по току, чтобы оно не перегревалось и не выходило из строя при пиковых нагрузках. Следует учитывать условия эксплуатации — температуру, влажность и вибрации. При установке необходимо обеспечить надежное соединение и использовать подходящий кабель с достаточным сечением. Также рекомендуется применять предохранители для защиты цепи от короткого замыкания и перегрузок.

Можно ли использовать автомобильный преобразователь напряжения для бытовых нужд с 24 В на 12 В?

Автомобильные DC-DC преобразователи, рассчитанные на понижение напряжения с 24 до 12 вольт, часто подходят для бытовых устройств, работающих на 12 В. При этом важно проверить технические характеристики конкретного преобразователя, чтобы убедиться в его совместимости с нагрузкой и стабильности выходного напряжения. Кроме того, стоит учесть требования по безопасности и условия эксплуатации вне автомобиля.

Какие способы существуют для понижения напряжения с 24 В до 12 В в автомобильных системах?

Для снижения напряжения с 24 В до 12 В применяют несколько методов. Самый распространённый — использование преобразователей напряжения, которые бывают импульсными и линейными. Импульсные преобразователи отличаются высокой эффективностью и компактностью, так как они преобразуют энергию с минимальными потерями. Линейные стабилизаторы проще по конструкции, но при работе выделяют значительное количество тепла, поэтому требуют охлаждения. Также возможно применение делителей напряжения или резистивных схем, но они подходят лишь для маломощных устройств из-за низкой энергоэффективности. Выбор метода зависит от необходимой мощности нагрузки, размера, стоимости и условий эксплуатации.
