Как понизить напряжение в сети

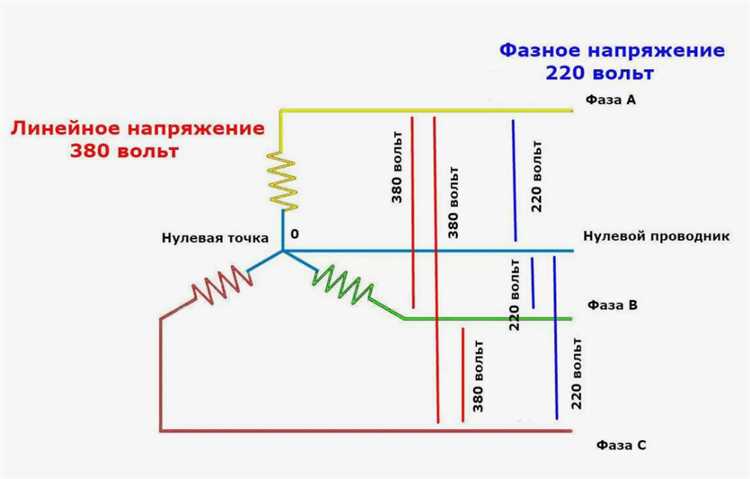

Повышенное напряжение в сети – одна из причин преждевременного выхода из строя бытовой и промышленной электроники. Допустимые пределы для большинства потребителей в России составляют 207–253 В при номинале 230 В. Превышение этого диапазона более чем на 10% может вызвать перегрев трансформаторов, ускоренный износ изоляции и сбои в работе чувствительных приборов.

Первым способом стабилизации уровня напряжения является установка автоматического регулятора напряжения (АРН). Эти устройства корректируют входящее напряжение в реальном времени и подходят как для частных домов, так и для производственных объектов. Например, модели с феррорезонансным трансформатором обеспечивают точность регулировки до ±2%, что критически важно при наличии высокоточной техники.

Другим методом является применение реакторов и ограничителей перенапряжения в распределительных щитах. Эти элементы не только снижают амплитуду всплесков, но и повышают устойчивость сети к коротковременным импульсным помехам, часто возникающим при включении мощных нагрузок.

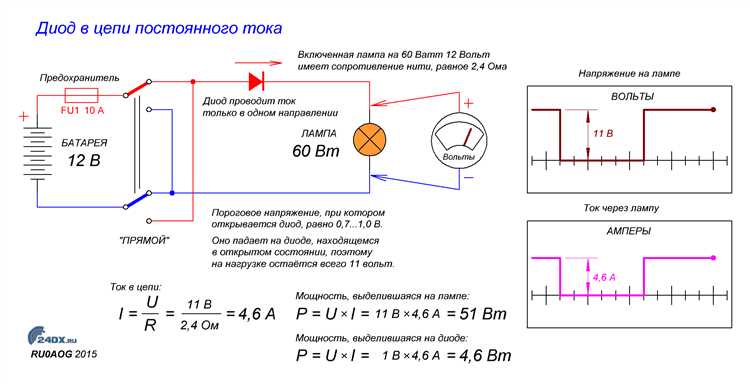

На уровне электропроводки снижение напряжения возможно за счёт уменьшения сечения питающего кабеля, что вызывает падение напряжения на длине линии. Этот способ допустим только при строгом расчёте тока нагрузки и с учётом тепловых потерь – чаще всего он применяется для компенсации избыточного напряжения в частных сетях при короткой протяжённости линии.

В многоквартирных домах проблему перенапряжения часто решают установкой групповых стабилизаторов на этажных распределительных щитах. Это позволяет избежать необходимости защищать каждый отдельный прибор и обеспечивает одновременную защиту сразу нескольких квартир.

Оптимизация электросети требует не только установки корректирующего оборудования, но и регулярного мониторинга параметров с помощью сетевых анализаторов качества электроэнергии. Они фиксируют отклонения в реальном времени и позволяют выстраивать стратегию поэтапного устранения причин нестабильности.

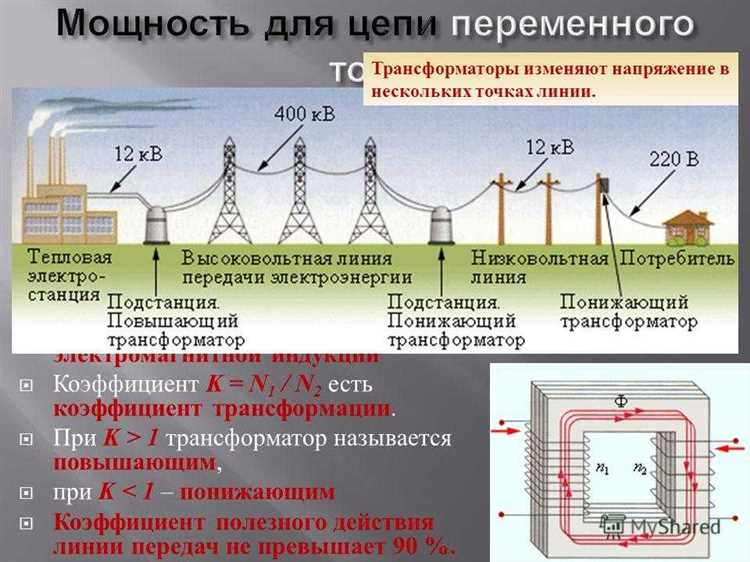

Применение понижающего трансформатора в частной электросети

Понижающий трансформатор используется в частных электросетях для снижения входного напряжения с нестабильных или завышенных значений (например, 250–260 В) до безопасного и допустимого уровня – чаще всего 220 В. Это особенно актуально в сельской местности и на удалённых участках, где напряжение в сети может значительно превышать нормативные значения.

Наиболее распространённый тип – однофазный трансформатор мощностью от 3 до 10 кВА. Для выбора необходимой мощности нужно суммировать потребление всех постоянных нагрузок: освещения, бытовой техники, насосов, а затем добавить запас 20–30% для компенсации пусковых токов и возможного расширения системы.

Трансформатор подключается последовательно между вводом в дом и внутренней электросетью. Перед его установкой требуется автоматический выключатель, рассчитанный на номинальный ток трансформатора. Выход трансформатора рекомендуется дополнительно защитить УЗО или дифференциальным автоматом для исключения риска поражения током при пробое изоляции.

Важно использовать трансформаторы с высоким КПД (не ниже 95%) и качественной термозащитой обмоток. Корпус должен иметь класс защиты не ниже IP21 при установке внутри помещения и IP54 при наружной установке в гермобоксе. Монтаж выполняется на жёсткое основание с антивибрационными прокладками, при этом необходимо обеспечить свободный доступ для охлаждения и обслуживания.

После установки следует провести контроль выходного напряжения под нагрузкой. Если показатель стабилен и находится в диапазоне 215–225 В, трансформатор выбран и установлен корректно. Рекомендуется периодически проверять уровень нагрева и наличие посторонних шумов, особенно в первые недели эксплуатации.

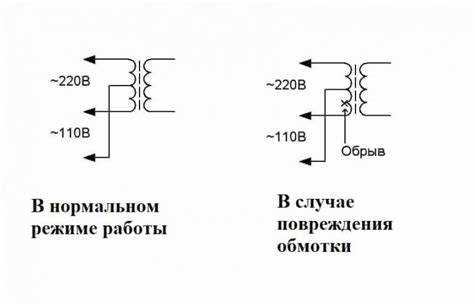

Использование автотрансформатора для точной регулировки напряжения

Автотрансформатор позволяет изменять уровень напряжения с высокой точностью за счёт переменного отвода на обмотке. В отличие от обычных трансформаторов, он имеет общую обмотку, что обеспечивает меньшие потери и более компактную конструкцию при той же мощности.

Для снижения напряжения, например, с 230 В до 200 В, достаточно плавно переместить подвижный контакт вдоль витков. Это особенно актуально при питании чувствительной аппаратуры, такой как лабораторные приборы или аудиосистемы, где стабильность и точность имеют критическое значение.

Преимущество автотрансформатора – возможность точной настройки без скачков, что недостижимо при использовании ступенчатых стабилизаторов или резистивных делителей. При выборе устройства необходимо учитывать рабочий ток, допустимую мощность (измеряется в В·А) и диапазон регулировки. Например, для нагрузки 1 кВт подойдёт автотрансформатор мощностью не менее 1200 В·А.

Следует устанавливать прибор на негорючую поверхность, обеспечивать естественное охлаждение и защищать от перегрузок. При работе с активной нагрузкой желательно кратковременно контролировать выходное напряжение вольтметром, особенно при первом подключении.

Для автоматизации регулировки можно использовать сервопривод, управляющий положением движка по сигналу от контроллера. Такой подход эффективен в производственных системах, где требуется постоянное поддержание заданного напряжения при колебаниях во входной сети.

Установка активного стабилизатора с возможностью понижения напряжения

Для понижения напряжения стабилизатор должен иметь ступенчатый или плавный режим регулировки с рабочим диапазоном не ниже 180–260 В. Наиболее эффективны устройства с широтно-импульсной модуляцией (ШИМ), обеспечивающие быстрый отклик при скачках напряжения и высокую точность удержания выходных значений – до ±1,5%.

При выборе модели необходимо учитывать суммарную мощность подключаемого оборудования. Например, для нагрузки 5 кВт требуется стабилизатор с запасом по мощности не менее 6 кВт. Желательно выбирать устройства с коэффициентом мощности не ниже 0,98 и встроенной защитой от перегрузки, короткого замыкания и перегрева.

Монтаж осуществляется в точке ввода электросети в дом или на отдельной линии питания чувствительной электроники. Подключение стабилизатора должно выполняться через автоматический выключатель соответствующего номинала. Рекомендуется предусмотреть заземление корпуса и соблюдение минимального расстояния до стен для вентиляции.

Для корректной работы стабилизатора требуется регулярная проверка входного и выходного напряжения, а также состояния клеммных соединений. Важно использовать модели, прошедшие сертификацию по ГОСТ Р 51321 и соответствующие требованиям электробезопасности.

Включение резистивной нагрузки для понижения пиковых значений

Резистивная нагрузка способна стабилизировать колебания напряжения в сети, особенно в моменты кратковременного роста потребления. Подключение таких нагрузок осуществляется параллельно основным потребителям, что позволяет перераспределить ток и снизить амплитуду пиков.

На практике используются нагревательные элементы (ТЭНы), резисторы с высоким тепловым сопротивлением и специализированные нагрузочные модули. Их активация происходит в моменты превышения пороговых значений, что возможно при помощи автоматических реле или программируемых контроллеров.

При расчёте резистивной нагрузки учитывается величина перенапряжения, допустимая мощность рассеивания и длительность импульса. Например, при скачке до 260 В в сети 220 В можно включить нагрузку на 500–800 Вт, обеспечив снижение напряжения до безопасных 230–235 В за счёт временного увеличения потребления мощности и, соответственно, просадки напряжения на источнике.

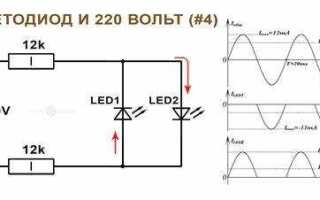

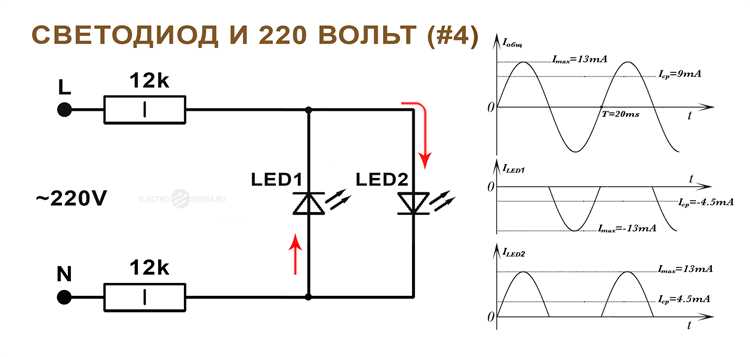

Особое внимание уделяется сопротивлению резистора. Для сети 220 В с целью отвода 700 Вт активной мощности потребуется сопротивление порядка 70 Ом. Точный подбор осуществляется по формуле:

Для предотвращения постоянных потерь энергии рекомендуется использовать резистивную нагрузку в сочетании с логикой отключения при нормализации параметров сети. Это снижает износ оборудования и повышает эффективность регулирования.

Монтаж дросселя для сглаживания и снижения сетевого напряжения

Дроссель, включённый последовательно в цепь, снижает амплитуду высокочастотных помех и уменьшает пиковое напряжение за счёт индуктивного сопротивления. Для бытовой сети 220 В чаще всего используют дроссели с индуктивностью от 1 до 10 мГн и допустимым током от 5 до 20 А. Выбор зависит от мощности подключаемой нагрузки и характера помех.

Устанавливать дроссель следует в распределительном щите на DIN-рейку или в отдельном корпусе с соблюдением теплового зазора не менее 20 мм от соседних элементов. Подключение выполняется медным проводом сечением, соответствующим нагрузке: например, для тока 10 А – не менее 1,5 мм². Все соединения необходимо затягивать с контролем момента, особенно при использовании клеммного зажима.

Для повышения эффективности дроссель размещают до входа в блок питания или стабилизатор. При использовании в схеме с активной нагрузкой важно учитывать реактивное сопротивление дросселя, которое может вызывать дополнительное падение напряжения – в пределах 3–10 В в зависимости от тока. Это следует компенсировать при расчёте питающего напряжения.

Недопустимо монтировать дроссель вблизи источников тепла или в условиях высокой влажности. Индуктивные элементы должны иметь термостойкую изоляцию класса не ниже B (130 °C) и соответствующую степень защиты корпуса – минимум IP20 для щитового размещения.

После установки рекомендуется провести замер напряжения под нагрузкой до и после дросселя. Снижение более 5–7 % считается допустимым. При большем падении напряжения необходимо проверить индуктивность элемента и корректность подключения.

Настройка параметров инвертора в автономных системах питания

Правильная настройка инвертора снижает напряжение и обеспечивает стабильность работы автономной электросети. Основные параметры, требующие внимания:

1. Выходное напряжение – установите значение с точностью ±1%, обычно 220 В для бытовых систем. Отклонения выше 5% негативно влияют на подключённое оборудование.
2. Частота – настройте стандартную частоту 50 Гц или 60 Гц в зависимости от региона. Колебания частоты должны быть в пределах ±0,1 Гц для снижения нагрузки на приборы.
3. Форма сигнала – предпочтительно выбирать инверторы с чистой синусоидой для минимизации гармонических искажений и предотвращения повышения напряжения на нагрузке.
4. Защита от перенапряжения – активируйте автоматическое отключение при превышении установленного порога (обычно 240 В) для предотвращения выхода оборудования из строя.
5. Режим работы с батареей – установите параметры глубины разряда и зарядного тока с учётом рекомендаций производителя аккумуляторов для стабильной работы и продления срока службы.

Регулярно проверяйте и корректируйте настройки в зависимости от фактических условий нагрузки и характеристик источников энергии. Использование программного обеспечения инвертора для мониторинга параметров позволяет оперативно выявлять и устранять отклонения напряжения.

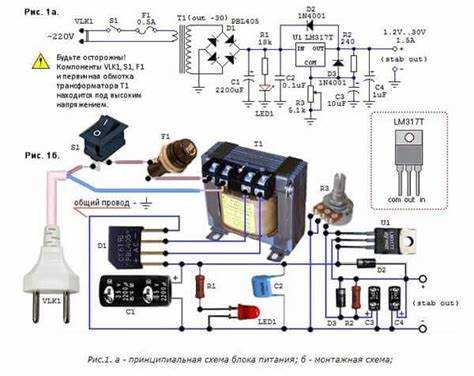

Подключение электронного понижающего модуля в цепи питания оборудования

Электронный понижающий модуль (DC-DC преобразователь или AC-DC стабилизатор) применяется для снижения напряжения до необходимого уровня с высокой точностью и минимальными потерями. Правильное подключение обеспечивает стабильную работу оборудования и продлевает срок службы компонентов.

1. Выбор модуля:
   • Определите требуемое выходное напряжение и ток, учитывая паспортные данные оборудования.
   • Учтите диапазон входного напряжения модуля – он должен покрывать максимальные перепады сети.
   • Выбирайте модули с КПД не ниже 85% для минимизации тепловыделения и энергопотерь.
2. Подготовка к подключению:
   • Обесточьте сеть перед монтажом для безопасности и предотвращения повреждений.
   • Проверьте полярность входных и выходных клемм, особенно в DC-DC преобразователях.
   • Обеспечьте надежное заземление корпуса модуля для снижения электромагнитных помех.
3. Подключение модуля:
   • Подключите входные клеммы модуля к питающей сети через предохранитель с номиналом, соответствующим максимальному току.
   • Выходные клеммы соедините с нагрузкой, избегая длинных проводов для снижения падения напряжения.
   • При необходимости используйте дополнительные фильтры или дроссели для сглаживания помех.
4. Тестирование и эксплуатация:
   • После подключения включите питание и измерьте выходное напряжение мультиметром.
   • При несоответствии параметров отрегулируйте потенциометр модуля (если предусмотрено) или замените устройство на подходящее.
   • Обеспечьте вентиляцию модуля – в закрытых корпусах допускается установка радиаторов или вентиляторов.
   • Регулярно проверяйте состояние соединений и чистоту охлаждающих элементов.

Использование электронных понижающих модулей с соблюдением указанных правил повышает надежность питания оборудования, снижает риск выхода из строя при скачках напряжения и позволяет точно поддерживать требуемые параметры напряжения.

Использование симисторного регулятора в бытовой электросети

Симисторный регулятор – эффективное устройство для управления напряжением и мощностью в бытовых электросетях переменного тока 220 В. Он обеспечивает плавное изменение напряжения на нагрузке за счёт фазового управления, что снижает пиковые токи и уменьшает тепловые потери.

Принцип работы основан на открытии симистора в заданный момент полупериода сетевого напряжения. Чем позже происходит открытие, тем меньше среднеквадратичное напряжение на нагрузке. Такой метод позволяет регулировать мощность с шагом порядка нескольких процентов.

Для подключения регулятора к сети важно учитывать максимальную мощность подключаемой нагрузки. Современные бытовые модели выдерживают токи от 5 до 25 А, что соответствует нагрузке до 5,5 кВт. Перегрузка может вызвать выход из строя симистора и перегрев оборудования.

Рекомендуется использовать симисторные регуляторы для индуктивных и резистивных нагрузок, таких как лампы накаливания, электронагреватели, электродвигатели малой мощности. Для электроприборов с электронными блоками питания требуется отдельная проверка совместимости.

Установка регулятора должна производиться с обязательным заземлением и установкой предохранителей, обеспечивающих защиту от коротких замыканий и перегрузок. Для повышения срока службы устройств важно обеспечить правильное охлаждение симистора, так как перегрев снижает надежность и точность регулировки.

Использование симисторных регуляторов позволяет снизить энергопотребление при частичной загрузке, уменьшить механические и тепловые нагрузки на электроприборы, а также повысить комфорт эксплуатации за счёт точного контроля яркости или мощности.

Вопрос-ответ:

Какие основные причины снижения напряжения в бытовой электрической сети?

Снижение напряжения в домашней сети может быть вызвано несколькими факторами. Среди них — большие нагрузки на электропроводку, использование длинных линий электропередачи, а также недостаточный сечение проводов. Это приводит к повышенному сопротивлению и падению напряжения. Кроме того, изношенные или плохо подключенные элементы, такие как клеммы и контакты, также могут способствовать ухудшению качества электропитания.

Какие способы существуют для уменьшения потерь напряжения при передаче электроэнергии?

Чтобы снизить потери напряжения, применяют несколько подходов. Один из них — увеличение сечения проводов, что уменьшает сопротивление линии. Также используют трансформаторы с подходящими параметрами, которые помогают поддерживать стабильный уровень напряжения. В некоторых случаях применяют компенсирующие устройства, например, конденсаторы для коррекции коэффициента мощности. Правильный монтаж и регулярное техническое обслуживание линий электропередачи помогают предотвратить ухудшение показателей.

Можно ли защитить бытовую технику от перепадов напряжения и как это сделать?

Защита оборудования возможна с помощью специальных приборов, таких как стабилизаторы напряжения и устройства защитного отключения. Стабилизаторы автоматически поддерживают уровень напряжения в пределах заданных параметров, что предотвращает повреждение приборов. Также рекомендуется установка УЗО и автоматических выключателей, которые отключают питание при опасных скачках. Такие меры значительно увеличивают срок службы бытовой техники.

Как влияет длина электропроводки на уровень напряжения в конечной точке потребления?

Длина проводки напрямую влияет на падение напряжения, так как электрический ток при прохождении через провод вызывает сопротивление, а это ведёт к снижению напряжения. Чем длиннее линия, тем больше сопротивление и тем значительнее потеря напряжения. Для уменьшения таких потерь используют проводники с большим сечением, что снижает сопротивление и помогает поддерживать требуемый уровень напряжения у потребителя.
