Диод – это полупроводниковый элемент с ярко выраженной направленностью проводимости. Он пропускает ток только в одном направлении: от анода к катоду. Неправильное подключение диода к цепи приводит к его блокировке или, в случае высоких напряжений, к повреждению. Поэтому точное определение, где плюс, а где минус – анод и катод – критически важно при монтаже и диагностике.
Катод диода чаще всего обозначается на корпусе кольцевой полосой или иным графическим маркером. Анод остается без маркировки. На схемах катод указывается вертикальной линией на символе диода, а анод – треугольником, указывающим на эту линию. В диодах типа 1N4148 или аналогичных корпусного исполнения DO-35, серебристая полоса указывает на катод.
Для уверенного определения полярности можно использовать мультиметр в режиме прозвонки диодов. Подключите красный щуп к предполагаемому аноду, черный – к катоду. Если прибор показывает падение напряжения в диапазоне от 0,2 до 0,7 В, полярность определена верно. При обратном подключении мультиметр должен показать обрыв или слишком высокое сопротивление.
В светодиодах анод обычно длиннее катода. Также, если осмотреть корпус снизу, у катода может быть спил или плоская грань. В SMD-компонентах полярность маркируется точкой или срезом на корпусе. При сомнениях стоит свериться с техническим листом конкретной модели диода.
Как выглядит анод и катод на корпусе диода
В корпусах SMD катод отмечен полоской или выемкой сбоку. На прямоугольных корпусах маркировка может быть нанесена на одной из сторон в виде угла, точки или цветной полосы – это катод. Всегда сверяйтесь с документацией на конкретную модель, так как обозначения могут отличаться у разных производителей.
Как определить полярность по маркировке на корпусе
На некоторых диодах присутствуют буквенно-цифровые коды. Если маркировка начинается с буквы «1N» (например, 1N4007), то катод находится со стороны полоски. В корпусах SMD катод обозначается углом корпуса, скошенным краем или более широкой частью корпуса. Также возможна стрелка или треугольник с чертой – черта указывает на катод.

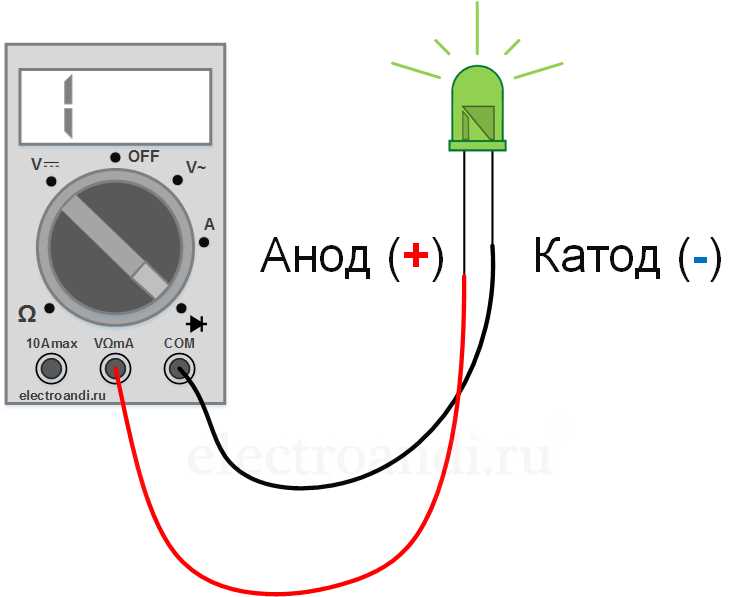

Как найти плюс и минус диода с помощью мультиметра
Если на дисплее отобразится значение в пределах от 0,5 до 0,8 В (для кремниевых диодов), это прямое включение: красный щуп подключен к аноду (плюс), черный – к катоду (минус). При обратной полярности мультиметр покажет «1» или «OL», что означает отсутствие проводимости – это обратное включение.
Некоторые мультиметры могут отображать «0L» или «–», когда диод подключён неправильно. В таком случае просто поменяйте щупы местами и повторите измерение.
Важно: не прикасайтесь к металлической части щупов пальцами – это может исказить результат. Также не проверяйте диод в составе схемы, если в ней присутствует питание или параллельные цепи, искажающие измерения.
Как отличить анод и катод у светодиода
На корпусе светодиода может быть плоская грань – она располагается со стороны катода. Этот признак встречается у большинства светодиодов в пластиковом корпусе типа 3 мм и 5 мм.
Для SMD-светодиодов катод обозначается скошенным углом, полоской или точкой на корпусе. Обозначения зависят от производителя, поэтому важно сверяться с даташитом конкретной модели.
Как проверить полярность диода в электронной схеме
Если маркировка стерта или отсутствует, используйте мультиметр в режиме проверки диодов. Подключите красный щуп к предполагаемому аноду, а черный – к катоду. Если прибор показывает падение напряжения в пределах 0,5–0,8 В – полярность определена верно. Отсутствие показаний указывает на обратное подключение щупов.
При наличии микросхем и сложной топологии используйте схему подключения устройства или снимите тестовые показания в различных точках, чтобы выявить направление тока. Убедитесь, что питание отключено при прозвонке, чтобы избежать повреждения мультиметра и компонента.
Можно ли определить полярность диода без приборов
Определить полярность диода без специализированных приборов возможно, но методы ограничены и требуют аккуратности. В первую очередь ориентируются на физические признаки и конструктивные особенности корпуса диода.
Для диодов в корпусах типа DO-41 или 1N400x полоска на одном конце – признак катода. В микродиодах с SMD-корпусами маркировка может быть точкой или короткой линией у катода.
Если диод прозрачный, с помощью фонарика можно наблюдать структуру кристалла: катодная область обычно крупнее и металлическая, анод – меньшая и полупроводниковая.

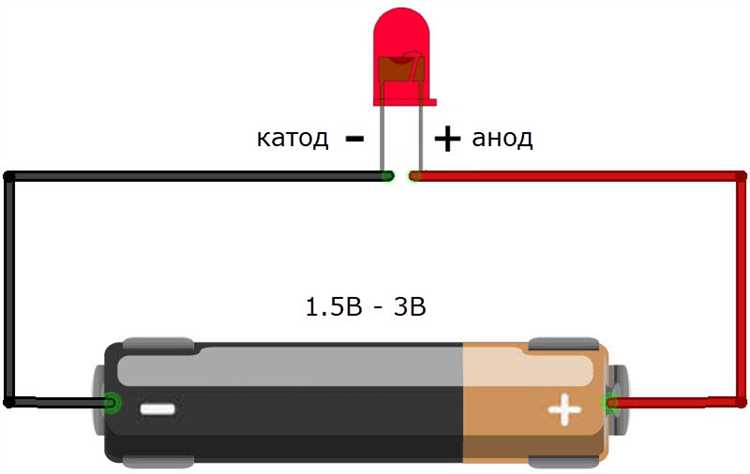

Простой метод – подключить диод к маломощному источнику питания через резистор и посмотреть на направление пропускания тока. При подключении в прямом направлении диод начинает пропускать ток, при обратном – нет. Однако без вольтметра или амперметра оценка зависит от ощущения нагрузки, что не всегда надёжно и может повредить диод при ошибке.
Чем грозит неправильное подключение диода по полярности
Диод – полупроводниковый элемент с односторонней проводимостью, поэтому переполюсовка нарушает его работу и может вызвать повреждения схемы. Основные последствия неправильного подключения:
- Закрытие тока: при подключении в обратном направлении диод блокирует ток, что приводит к неработоспособности цепи или отказу устройства.
- Перегрев и выход из строя: при превышении обратного напряжения диод может пробиться, начнёт протекать большой ток, что вызовет перегрев и разрушение кристалла.
- Повреждение источника питания: короткое замыкание из-за пробоя диода способно вывести из строя стабилизаторы и предохранители.
- Нарушение защиты цепей: диоды часто используются в защитных схемах (например, защита от обратной полярности); неправильное подключение лишает цепь этой защиты.
Рекомендации по предотвращению ошибок:
- Перед установкой проверить маркировку диода: катод обычно обозначен полосой или плоской гранью корпуса.
- Использовать мультиметр в режиме прозвонки для проверки полярности и целостности диода.
- При монтаже соблюдать направление, указанное в схеме, и учитывать специфику корпуса (стандартные маркировки).
- Для цепей с высоким напряжением или критичной нагрузкой применять защитные элементы – предохранители или диоды с запасом по обратному напряжению.
Игнорирование правильной полярности диода снижает надёжность устройства и приводит к дополнительным затратам на ремонт и замену компонентов.
Вопрос-ответ:
Как визуально определить, какой вывод диода является анодом, а какой — катодом?
На корпусе большинства диодов есть маркировка: тонкая полоска или кольцо указывает на катод. Анод — противоположный вывод. Если маркировки нет, то без приборов определить сложно.
Можно ли проверить полярность диода с помощью мультиметра, и как это сделать?
Да, с помощью мультиметра в режиме прозвонки или проверки диодов. Подключите черный щуп к одному выводу, красный к другому. Если на дисплее показывается напряжение около 0,6–0,7 В — черный щуп на катоде, красный на аноде. Если мультиметр показывает обрыв, щупы поменяйте местами.
Почему важно правильно определить полярность диода перед его использованием в цепи?
Диод пропускает ток только в одном направлении — от анода к катоду. Если подключить его наоборот, он блокирует ток, и устройство не будет работать должным образом. В некоторых случаях неправильное подключение может повредить диод или другие компоненты.
Можно ли определить полярность диода без специального оборудования, например, только по корпусу или цвету выводов?
Иногда производители маркируют катод цветным кольцом или полосой на корпусе, но это не всегда надежно. Цвет выводов, длина ножек или форма корпуса не гарантируют правильное определение полярности. Лучше использовать тестер или мультиметр.
Что делать, если диод не имеет никаких видимых маркировок, и нет мультиметра для проверки?
В таком случае можно собрать простую схему с батарейкой и лампочкой или светодиодом: подключите диод последовательно с нагрузкой и источником питания, меняя полярность. Когда лампочка или светодиод загорится, значит диод включен в правильном направлении — анод на положительный вывод, катод на отрицательный.
