Как посчитать кубатуру траншеи под фундамент

Объём траншеи напрямую влияет на количество грунта для выемки, объём обратной засыпки и точность заливки фундамента. При проектировании важно учесть не только длину и ширину, но и глубину выемки с учётом уклона стенок, если траншея не армируется опалубкой.

Для расчёта кубатуры используется формула: V = L × B × H, где L – длина траншеи, B – ширина по низу или среднему значению при наклонных стенках, H – глубина. Если траншея имеет трапециевидное сечение, применяют уточнённую формулу: V = L × H × (B₁ + B₂) / 2, где B₁ и B₂ – ширина по верху и по низу соответственно.

Важно учитывать дополнительную ширину на монтаж опалубки (если она используется) – не менее 10 см с каждой стороны. Для участков под углами или в местах расширения (например, под сваи или столбы) объём рассчитывается отдельно и прибавляется к общему значению.

При составлении сметы учитывают возможные погрешности, связанные с осыпанием стенок. На практике кубатура траншеи часто увеличивается на 10–15% от расчётного значения, особенно при работе с рыхлыми или влажными грунтами.

Точный расчёт объёма траншеи – ключ к рациональному использованию ресурсов и оптимизации бюджета на начальном этапе строительства фундамента.

Определение типа фундамента и его параметров

Выбор типа фундамента зависит от расчетной нагрузки, характеристик грунта и глубины промерзания. Для частного строительства чаще применяются ленточные, столбчатые и плитные фундаменты. Наиболее распространён – ленточный фундамент, заливаемый по периметру несущих стен.

Для корректного расчета кубатуры траншеи необходимо точно определить параметры фундамента: глубину заложения, ширину ленты и общую длину. Эти значения зависят от веса здания, марки бетона и свойств основания. Например, для двухэтажного дома из газобетона с чердаком при нормальных грунтах и глубине промерзания 1,2 м подойдет фундамент глубиной 1,5 м и шириной 0,4 м.

Если грунт слабый (суглинки, пылеватые пески), ширину увеличивают до 0,5–0,6 м. На скальных и крупнозернистых грунтах можно использовать мелкозаглубленные фундаменты глубиной 0,5–0,7 м.

Перед расчётом объёма земляных работ необходимо нанести точную схему фундамента на участок и учесть дополнительные выемки под внутренние несущие стены, углубления под коммуникации и расширения в местах опирания стен. Точные параметры определяются проектом или геотехническими изысканиями.

Как правильно измерить длину, ширину и глубину траншеи

Длина траншеи измеряется вдоль оси будущего фундамента. Используйте рулетку не менее 20 метров для точности. Зафиксируйте точки начала и конца траншеи с помощью колышков. Измеряйте по прямой линии, избегая изгибов. При наличии углов – измеряйте каждую сторону отдельно, затем суммируйте значения.

Ширина траншеи должна соответствовать проектной ширине фундамента с учётом запаса под опалубку. Измеряйте перпендикулярно линии длины. Используйте металлический профиль или доску в качестве направляющей, чтобы избежать искажений. Проверяйте ширину каждые 2–3 метра, особенно на поворотах и неровных участках.

Глубина траншеи измеряется от поверхности грунта до дна выемки. Применяйте строительный уровень или нивелир в сочетании с мерной рейкой. Проводите замеры в нескольких точках на каждом участке траншеи, поскольку перепады высоты могут существенно повлиять на точность объёма. Фиксируйте минимальное и максимальное значения для расчёта средней глубины.

Все измерения должны проводиться после завершения выемки грунта, перед заливкой бетона. Используйте однотипный инструмент и избегайте измерений «на глаз», чтобы исключить ошибки в расчётах объема траншеи.

Учет формы профиля траншеи при расчете объема

Объем траншеи напрямую зависит от ее поперечного сечения. В строительной практике встречаются три основных типа профиля: прямоугольный, трапециевидный и V-образный. Каждый требует отдельного подхода к расчету.

Прямоугольный профиль используется при устойчивом грунте. Формула расчета объема: V = L × B × H, где L – длина траншеи, B – ширина по дну, H – глубина.

Трапециевидный профиль применяется при сыпучих грунтах. Расчет осуществляется по формуле: V = L × H × (B + B_верх) / 2, где B_верх – ширина по верху. Этот вариант учитывает откосы, заданные нормативами для конкретного типа грунта.

V-образный профиль встречается редко, чаще в инженерных или дренажных траншеях. Объем вычисляется по формуле: V = (L × H²) / tg(α), где α – угол откоса. Требуется точное измерение уклона стенок, иначе результат будет искажен.

При наличии округлений или нестандартной геометрии используют разбивку на простые геометрические фигуры. Для точности рекомендуется производить замеры по фактическому профилю после отрыва пробного участка.

Как рассчитать объем траншеи с прямоугольным сечением

Для вычисления объема траншеи с прямоугольным сечением необходимо умножить длину, ширину и глубину выемки. Формула: V = L × B × H, где V – объем в кубических метрах, L – длина траншеи в метрах, B – ширина по дну, H – глубина.

Перед расчетом определите реальные размеры: измерьте глубину от проектной отметки до дна, ширину по низу траншеи без учета откосов. Если ширина отличается по всей длине, делите траншею на участки с постоянными параметрами и суммируйте их объемы.

Пример: длина траншеи 18 м, ширина по дну 0.6 м, глубина 1.5 м. Объем: 18 × 0.6 × 1.5 = 16.2 м³. Если траншея поворачивает или меняет глубину, считайте каждый участок отдельно: для поворота длина считается по осевой линии, глубина – по средней между крайними точками.

Для контроля используйте лазерный нивелир или нивелирку с вешкой. Погрешности свыше 5 см по глубине могут значительно изменить объем. При проектировании учитывайте осадку и возможное размывание, закладывайте запас 5–10% к расчетному объему.

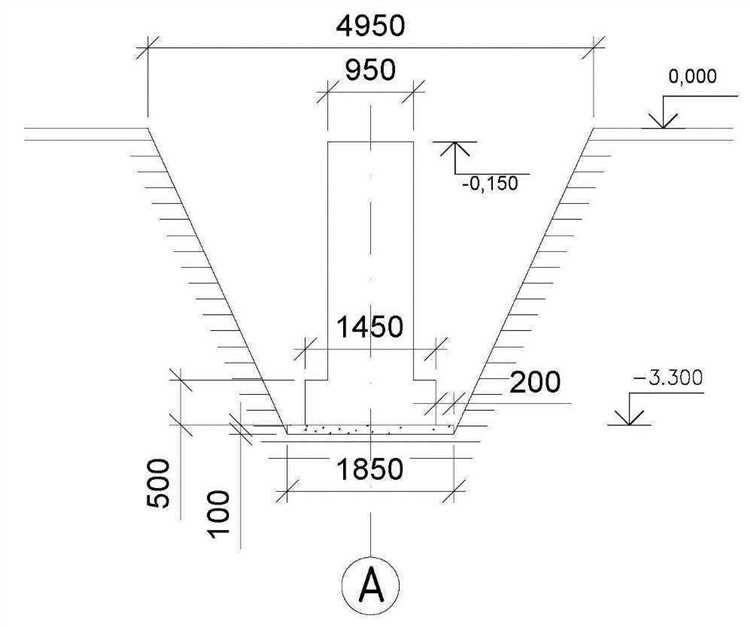

Формулы для расчета объема при трапециевидном сечении

При расчете объема траншеи с трапециевидным сечением используется формула объема призмы с трапецией в основании:

V = ((a + b) / 2) × h × L

где:

a – ширина основания траншеи по дну, м;

b – ширина траншеи по верху, м;

h – глубина траншеи, м;

L – длина траншеи, м.

Для получения точного значения необходимо предварительно измерить реальные параметры на местности, так как уклон откосов и глубина могут варьироваться. Верхнюю ширину (b) можно определить по формуле: b = a + 2h × tg(α), где α – угол откоса в градусах, соответствующий типу грунта. Например, для супеси α ≈ 45°, для глины – 60°.

После вычисления b подставляются все значения в основную формулу. Расчёт выполняется в метрах, чтобы итоговый объём был в кубических метрах. При сложных участках с переменной глубиной рекомендуется делить траншею на отрезки и суммировать объёмы по каждому из них.

Погрешности измерений и как их минимизировать

Точность расчёта кубатуры траншеи зависит от правильности снятия размеров. Основные источники ошибок:

• Неправильное определение глубины: погрешность до 5–10 см при использовании рулетки или отвеса.
• Неровности дна и стенок траншеи, которые не учитываются в расчетах.
• Отклонения от проектных размеров из-за нестабильного грунта или неточного разметочного оборудования.

Чтобы снизить погрешности, применяйте следующие методы:

1. Измеряйте глубину в нескольких точках по длине и ширине, вычисляйте среднее значение.
2. Используйте лазерный уровень или нивелир для контроля ровности дна и стенок.
3. Для длинных траншей делите участок на сегменты по 2–3 метра, измеряйте каждый отдельно.
4. Проверяйте ширину и длину с двух сторон траншеи, фиксируйте максимальные и минимальные показатели.
5. Регулярно калибруйте инструменты измерения и проверяйте их состояние.
6. Записывайте данные сразу после замера, чтобы избежать ошибок памяти и неточностей при переносе информации.

Соблюдение этих рекомендаций сокращает погрешность до 1–2 %, что обеспечивает более точный расчёт объёма грунта и оптимальный расход материалов для фундамента.

Особенности расчета при уклонах и неровном рельефе

При расчете кубатуры траншеи на уклонах сначала определяют перепад высот по длине участка. Если перепад превышает 0,5 м, объем вычисляют по секциям с шагом 1–2 м, чтобы учесть изменение глубины. Для каждой секции измеряют глубину траншеи от планировочной отметки и вычисляют объем как произведение площади поперечного сечения на длину секции.

При неровном рельефе используют метод средних площадей: площадь поперечного сечения в начале и конце участка складывают, делят на два и умножают на длину. Это минимизирует ошибку при изменении профиля дна траншеи. При значительных перепадах глубин целесообразно увеличивать число сечений.

Если уклон превышает 5%, важно учитывать конусность стенок траншеи, которая увеличивает объем земляных работ. Для этого к расчетной ширине основания прибавляют удвоенное значение заложенного откоса. Формула объема при этом принимает вид: V = (глубина × (ширина + 2×откос)) × длина.

Для точного расчета глубины на неровной поверхности применяют нивелир или лазерный уровень с шагом не более 1 м, чтобы получить профиль дна с точностью до ±0,01 м. Игнорирование таких измерений приводит к недооценке объема на 10-15%.

При сложном рельефе с впадинами или буграми допускается разбивка траншеи на отдельные сегменты, где глубина и ширина считаются отдельно, затем суммируются. Это снижает погрешность и позволяет оптимизировать объем земляных работ.

Проверка итоговых данных перед началом работ

Перед рытьём траншеи необходимо убедиться в точности расчётов объёма земляных работ, чтобы избежать лишних затрат и обеспечить соответствие проекту.

• Пересчитайте габариты траншеи по плану: длину, ширину и глубину. Допустимая погрешность не должна превышать 2–3 см на каждом измерении.
• Проверьте правильность учёта подушек из песка или щебня – их высота и площадь должны быть вычтены из общего объёма земляных работ.
• Убедитесь, что в расчёте учитывается уклон дна траншеи (если предусмотрен), так как это влияет на итоговую кубатуру.
• Проверьте, что коэффициенты усадки или набухания грунта применены корректно в зависимости от типа почвы (например, для суглинка усадка около 10%, для песка – до 5%).
• Проведите повторный расчёт объёма с использованием формулы: Объём = длина × ширина × глубина, сравните с данными из проектной документации.
• Проверьте, что учтены дополнительные элементы траншеи – расширения под армирование, закладки коммуникаций, если они предусмотрены проектом.

Только после тщательной проверки всех параметров можно приступать к подготовке участка и рытью траншеи, что снизит риск ошибок и дополнительных затрат.

Вопрос-ответ:

Как правильно определить объем грунта, который нужно вырыть для траншеи под фундамент?

Для расчета объема грунта необходимо измерить длину, ширину и глубину траншеи. Объем вычисляется как произведение этих трех параметров. Если траншея имеет сложную форму, ее можно разбить на несколько прямоугольных участков и сложить их объемы.

Какие ошибки часто допускают при расчете кубатуры траншеи для фундамента?

Чаще всего ошибаются, неправильно учитывая глубину или ширину траншеи, особенно если проект изменялся. Иногда забывают добавить запас на подсыпку или утрамбовку, а также не учитывают уклоны или неровности дна, что влияет на точность расчета.

Как влияет тип грунта на расчёт объема траншеи под фундамент?

Тип грунта не меняет формулу расчета объема, но влияет на глубину и ширину траншеи. Например, для слабых или нестабильных грунтов требуется увеличить размеры траншеи для обеспечения надежности фундамента. Кроме того, плотность грунта важна при оценке массы вынутого материала.

Можно ли использовать формулы для расчета кубатуры траншеи, если она имеет наклонные стенки?

В случае наклонных стенок объем рассчитывается с учетом уклона: обычно берут среднюю ширину — среднее арифметическое ширины вверху и внизу траншеи — и умножают на глубину и длину. Такой подход позволяет получить более точную оценку объема грунта.

Какие инструменты помогут измерить размеры траншеи для правильного подсчета ее объема?

Для измерения длины и ширины подойдет рулетка или лазерный дальномер. Глубину удобнее всего замерять рулеткой с вертикальной ориентацией или нивелиром. Важно проводить измерения в нескольких местах, чтобы учесть возможные неровности.

Как правильно рассчитать объем траншеи для заливки фундамента?

Для вычисления объема траншеи нужно умножить длину, ширину и глубину котлована. Длина измеряется вдоль предполагаемой конструкции, ширина — с учетом толщины будущего фундамента и необходимого пространства для работы, глубина — от поверхности земли до проектного уровня заливки. Результат даст кубатуру, необходимую для понимания объема земляных работ и количества бетонного раствора.
