Скорость воздушного потока в воздуховоде определяет эффективность вентиляционной системы и уровень аэродинамического шума. При проектировании систем вентиляции и кондиционирования необходимо учитывать нормативные значения скорости для различных типов помещений. Например, для жилых зон рекомендуемое значение – от 1 до 3 м/с, тогда как в промышленных зонах допустимы значения до 10 м/с.
Для расчета используется базовая формула: V = Q / A, где V – скорость воздуха в м/с, Q – объемный расход воздуха в м³/ч, A – площадь поперечного сечения воздуховода в м². Для перевода объемного расхода воздуха из м³/ч в м³/с следует использовать коэффициент 0,2778. Так, при расходе 1000 м³/ч и диаметре круглого воздуховода 200 мм скорость составит примерно 8,84 м/с.
Нарушение допустимых скоростей приводит к избыточному шуму, вибрациям и повышенному сопротивлению. При превышении расчетной скорости более чем на 15% необходимо изменить диаметр или конфигурацию воздуховода. Особое внимание уделяется участкам с изгибами, тройниками и заслонками – здесь локальные ускорения потока могут достигать 20–30% относительно прямых участков.
Для повышения точности рекомендуется использовать анемометры или интеграцию с системой автоматизированного управления вентиляцией. В программных расчетах допускается погрешность не более 5%, при этом контрольные замеры должны проводиться в трех точках сечения воздуховода и усредняться.
Как определить площадь поперечного сечения воздуховода
Для круглого воздуховода используется формула площади круга: S = π × D² / 4, где D – внутренний диаметр в метрах. Например, при диаметре 0,2 м площадь будет равна 0,0314 м².
Если сечение прямоугольное, применяется формула: S = A × B, где A и B – ширина и высота воздуховода в метрах. При размерах 0,3 м на 0,15 м площадь составляет 0,045 м².
Измерения необходимо выполнять по внутренним размерам, исключая толщину стенок. При наличии теплоизоляции важно учитывать только свободное сечение, доступное для воздушного потока.
В случае нестандартной формы (овальное или трапециевидное сечение) используют приближённые методы расчёта, приводя форму к эквивалентному круглому или прямоугольному сечению для упрощения расчётов. Например, для овального воздуховода можно использовать формулу: S ≈ π × A × B / 4, где A – большая ось, B – малая ось.
Расчёт площади сечения должен выполняться с точностью до тысячных долей квадратного метра для последующего точного вычисления скорости воздушного потока по формуле V = Q / S, где Q – объёмный расход воздуха, м³/с.
Формулы для расчета скорости воздуха при известных расходе и сечении
Скорость воздушного потока в воздуховоде рассчитывается по формуле:
V = Q / A
где:
V – скорость воздуха, м/с;
Q – объемный расход воздуха, м³/с;
A – площадь поперечного сечения воздуховода, м².
Площадь A для круглого сечения определяется по формуле:
A = π × (D² / 4)
где D – внутренний диаметр воздуховода, м.
Для прямоугольного сечения:
A = B × H
где B и H – ширина и высота канала соответственно, м.
Если объемный расход воздуха задан в м³/ч, его необходимо перевести в м³/с: разделить на 3600.
Пример: при расходе 1800 м³/ч и диаметре воздуховода 0.2 м, расчет:
Q = 1800 / 3600 = 0.5 м³/с;
A = π × (0.2² / 4) ≈ 0.0314 м²;
V = 0.5 / 0.0314 ≈ 15.92 м/с.
При скорости выше 6–7 м/с возможен повышенный уровень шума и сопротивление, особенно в жилых помещениях. Рекомендуется корректировать диаметр или форму сечения для оптимизации потока.
Преобразование единиц измерения расхода воздуха и площади сечения
Для точного расчета скорости воздушного потока необходимо согласовать единицы измерения расхода воздуха и площади поперечного сечения воздуховода. Расход воздуха часто указывается в м³/ч, а площадь – в см² или мм², тогда как скорость рассчитывается в м/с. Несоответствие единиц приводит к ошибкам в расчетах.
Чтобы перевести расход из м³/ч в м³/с, значение делится на 3600. Например, 1800 м³/ч соответствует 0,5 м³/с. Если площадь дана в см², её необходимо перевести в м²: 1 см² = 0,0001 м². Таким образом, 2500 см² = 0,25 м². Аналогично, 1 мм² = 0,000001 м².
Расчет скорости производится по формуле: v = Q / A, где v – скорость (м/с), Q – расход (м³/с), A – площадь (м²). Для Q = 0,5 м³/с и A = 0,25 м² получим v = 2 м/с.
Рекомендуется всегда переводить все значения в СИ (м³/с и м²) перед расчетами. Это исключает необходимость в дополнительных коэффициентах и упрощает проверку правильности полученного результата.
Влияние формы воздуховода (круглая или прямоугольная) на расчеты
Форма воздуховода напрямую влияет на скорость воздушного потока, сопротивление трению и уровень шума. При одинаковой площади сечения круглые воздуховоды обеспечивают меньшие потери давления и более стабильный поток.
- Круглый воздуховод имеет меньшую гидравлическую длину на единицу площади, что снижает сопротивление трению. Это позволяет использовать вентиляторы с меньшей мощностью при тех же расходах воздуха.
- В прямоугольных каналах турбулентность возрастает при соотношении сторон свыше 3:1. Это увеличивает потери давления, а также требует уточнённого расчёта эквивалентного диаметра.
Эквивалентный диаметр прямоугольного воздуховода рассчитывается по формуле:
De = 1,3 × (a × b) / (a + b)
где a и b – ширина и высота сечения в метрах. Этот параметр нужен для корректного определения скорости и сопротивления.
- При одинаковом расходе воздуха скорость в прямоугольном канале выше, если его площадь меньше. Это может привести к шуму и вибрациям.
- Для снижения потерь в прямоугольных каналах рекомендуется избегать резких поворотов и использовать плавные переходы.
- Круглые воздуховоды предпочтительнее при протяжённых магистралях – их проще балансировать и меньше рисков локальных завихрений.
При проектировании следует учитывать, что отклонение формы от круглой требует корректировки расчётов не только на скорость, но и на акустику и энергозатраты вентиляционной системы.
Примеры расчета скорости воздуха для типовых систем вентиляции
В жилых зданиях для кухонной вытяжки с производительностью 300 м³/ч и воздуховодом диаметром 125 мм расчет скорости производится по формуле V = Q / A. Площадь сечения A = π × (0,125/2)² ≈ 0,0123 м². Тогда V = 300 / (3600 × 0,0123) ≈ 6,8 м/с. Значение близко к верхней границе допустимого уровня шума, рекомендуется использовать диаметр не менее 150 мм.
Для офисного помещения с приточной системой на 800 м³/ч и прямоугольным каналом 200×100 мм: A = 0,2 × 0,1 = 0,02 м². V = 800 / (3600 × 0,02) ≈ 11,1 м/с. Это превышает рекомендованный максимум 5–7 м/с. Оптимальным будет переход на канал 300×150 мм: A = 0,045 м², V ≈ 4,9 м/с.
В производственном помещении с вытяжной вентиляцией 2500 м³/ч при использовании круглого воздуховода диаметром 315 мм: A = π × (0,315/2)² ≈ 0,078 м². V = 2500 / (3600 × 0,078) ≈ 8,9 м/с. Это допустимо для промышленных условий, но при необходимости снижения шума можно использовать диаметр 400 мм, что даст скорость около 5,5 м/с.
При выборе скорости учитываются допустимые нормы: 2–4 м/с для жилых помещений, 4–7 м/с для офисов, до 10–15 м/с для промышленных объектов. Несоблюдение приводит к повышенному уровню шума, вибрациям и росту энергозатрат. Расчет следует проводить с учетом длины трассы, количества поворотов и местных сопротивлений.
Погрешности измерений и способы их учета при расчетах
Основные источники погрешностей при измерении скорости воздушного потока в воздуховодах связаны с неточностью приборов, неправильным выбором точки замера и влиянием турбулентности. Точность анемометров варьируется от ±1% до ±5%, что напрямую влияет на итоговый расчет.
Для минимизации ошибок измерений рекомендуется проводить замеры в сечениях воздуховода, где поток стабилен и равномерен, минимум на длине, равной 5–7 диаметрам воздуховода от изгибов или ответвлений. Неправильный выбор точки замера приводит к искажению скорости за счет неравномерного распределения потока.
Использование нескольких точек измерения и усреднение результатов снижает случайные ошибки и учитывает неоднородность потока. При этом число точек зависит от диаметра воздуховода: для труб до 200 мм достаточно 5–7 точек, для крупных – 10 и более.
Температурные и давление изменения воздуха влияют на плотность и, соответственно, на расчетную скорость и объемный расход. Для учета этого необходимо корректировать данные по уравнениям состояния идеального газа, используя измерения температуры с точностью не менее ±0,5 °C и давления с точностью ±50 Па.
Калибровка приборов перед проведением измерений обязательна. Рекомендуется использовать эталонные анемометры или поверять приборы в аккредитованных лабораториях не реже одного раза в год. Несоблюдение этого приводит к систематическим ошибкам.
Дополнительно рекомендуется учитывать влияние вибраций и вибрационного шума, которые могут искажать данные. Для этого устанавливают виброизоляцию датчиков и проводят серию замеров в разное время суток для выявления аномалий.
При обработке данных применяют коррекционные коэффициенты, определяемые экспериментально или на основе рекомендаций производителя приборов. Их использование позволяет уменьшить систематические ошибки до 1–2%.
Инструменты и приборы для измерения параметров воздушного потока
Для точного расчёта скорости воздушного потока в воздуховодах применяют специализированные измерительные приборы, каждый из которых обладает своими техническими характеристиками и областями применения.
Анемометры – основной инструмент для определения скорости воздуха. Наиболее распространены горячий проволочный и крыльчатый анемометры. Горячий проволочный анемометр обеспечивает высокую точность при низких скоростях (от 0,1 м/с), при этом его чувствительность зависит от температуры и влажности. Крыльчатые анемометры эффективны при скоростях выше 0,5 м/с, обладают простотой эксплуатации, но менее точны при слабом потоке.
Дифференциальные манометры используют для измерения перепада давления на измерительных сужающих устройствах – соплах или диафрагмах. По известной формуле Бернулли перепад давления переводится в скорость воздушного потока. Этот метод подходит для воздуховодов с высокой скоростью и устойчивым потоком, при этом точность напрямую зависит от правильного подбора сужающего элемента и калибровки манометра.
Трубки Пито применяются для определения полной и статической давления, что позволяет вычислить скорость потока. Основное преимущество – минимальное вмешательство в поток и высокая точность при прямолинейном движении воздуха. Недостаток – чувствительность к вибрациям и необходимость корректировки при турбулентных потоках.
Воздухомерные решётки представляют собой многоточечные датчики, размещённые по сечению воздуховода. Используются для измерения распределения скорости, что позволяет получить среднеарифметическое значение скорости по всему сечению. Особенно полезны в крупных системах вентиляции с неравномерным потоком.
При выборе прибора важно учитывать диаметр и форму воздуховода, диапазон ожидаемых скоростей и условия эксплуатации. Для систем с переменным режимом работы предпочтительнее анемометры с высокой чувствительностью и быстродействием, в стационарных установках – дифференциальные манометры и трубки Пито.
Регулярная калибровка и корректная установка измерительных приборов критичны для получения достоверных данных. Например, анемометры требуют размещения вдали от турбулентных зон и препятствий, дифференциальные манометры – правильного подключения к сужающим устройствам с герметизацией.
Вопрос-ответ:
Как рассчитывается скорость воздушного потока в воздуховоде?
Скорость воздуха определяется через объемный расход и площадь сечения воздуховода. Формула выглядит так: V = Q / S, где V — скорость, Q — объемный расход воздуха, а S — площадь поперечного сечения. Для точного расчета важно учитывать правильные единицы измерения и форму сечения.
Почему важно знать скорость воздушного потока при проектировании систем вентиляции?
Знание скорости позволяет правильно подобрать диаметр воздуховодов и обеспечить комфортный микроклимат, а также избежать излишних шумов и потерь давления. При неправильном расчете возможны проблемы с эффективностью работы вентиляционной системы и увеличенный расход энергии.
Какие приборы применяют для измерения скорости воздуха в воздуховодах?
Для измерений часто используют анемометры — устройства, которые могут быть как ручными, так и стационарными. Существуют различные типы: термоанемометры, ультразвуковые и механические. Выбор прибора зависит от условий работы и требуемой точности.
Как влияет форма сечения воздуховода на расчет скорости воздушного потока?
Форма сечения влияет на площадь, а значит, и на расчетную скорость. В круглых воздуховодах площадь рассчитывается по формуле πd²/4, а в прямоугольных — как произведение ширины на высоту. Неправильное определение площади приводит к ошибкам в вычислениях и снижению точности.

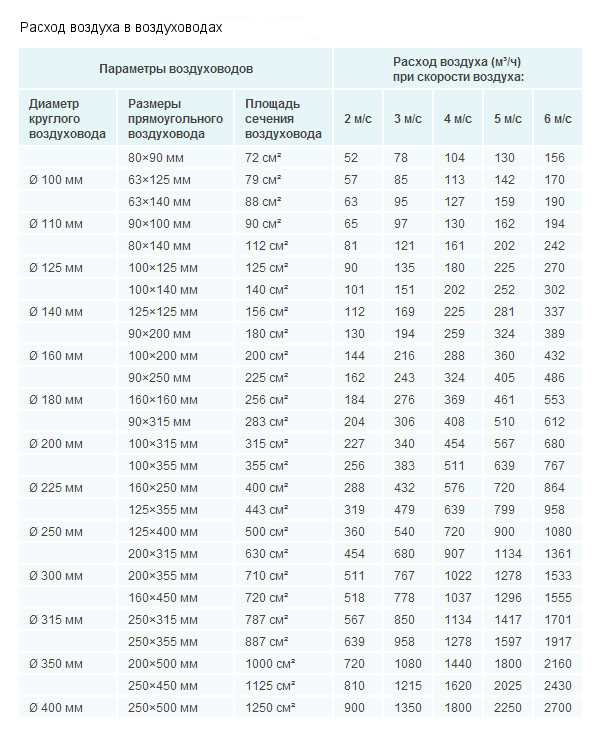

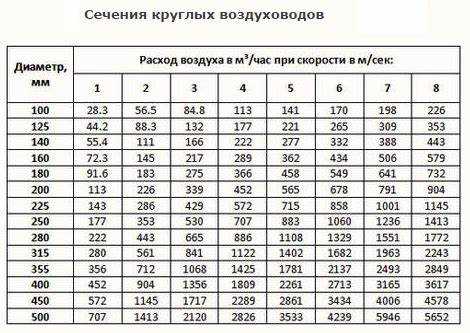

Можно ли использовать стандартные таблицы для определения скорости воздуха, или нужно всегда делать точные расчеты?
Стандартные таблицы дают ориентировочные значения и подходят для предварительного проектирования. Однако для конкретных условий работы лучше выполнить точный расчет с учетом всех параметров — расхода воздуха, размеров воздуховода и потерь давления. Это позволяет получить более надежные результаты и избежать ошибок при эксплуатации системы.
