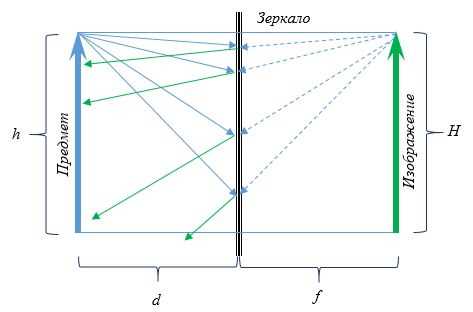

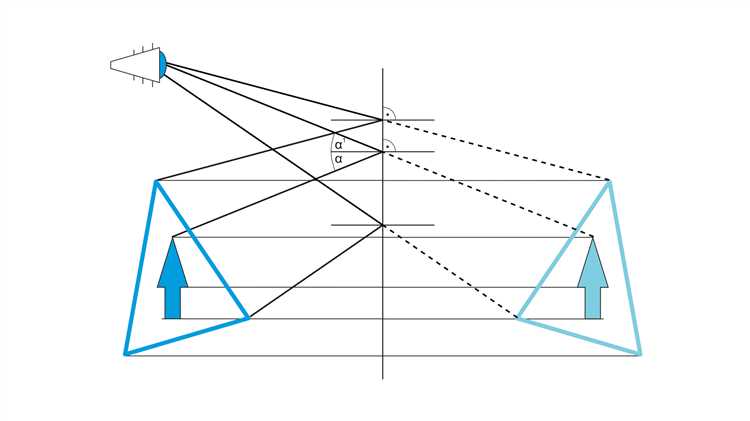

Отражение в плоском зеркале подчиняется строгим законам геометрии. Изображение получается виртуальным, симметричным относительно плоскости зеркала и находится на таком же расстоянии за зеркалом, как объект перед ним. Для точного построения достаточно учитывать угол падения и отражения света, равные между собой.
Первый этап – обозначить предмет и зеркало на плоскости. Затем провести лучи от выбранных ключевых точек объекта к зеркалу, соблюдая правило равенства углов. Отразив лучи, продлить их за зеркальную плоскость для нахождения точки изображения.
Практический совет: для построения удобнее использовать минимум два луча: один перпендикуляр к зеркалу и второй – под произвольным углом. Пересечение продолжений отражённых лучей и даст точное положение изображения.
Важное правило – изображение в плоском зеркале не меняет размер и ориентацию, но зеркально отражается относительно поверхности. Это помогает прогнозировать, где и как объект будет виден при изменении угла зрения.
Определение положения зеркала и наблюдателя
Для точного построения изображения в плоском зеркале важно чётко определить расположение самого зеркала и наблюдателя относительно объекта. Зеркало устанавливают вертикально и фиксируют его плоскость, обозначая линию отражения. Ось зеркала должна быть перпендикулярна к плоскости, на которой расположен объект.
Положение зеркала задаётся координатами на плоскости с учётом угла между объектом и зеркалом. Важно, чтобы поверхность зеркала не имела наклона, который искажает отражение, иначе расчёт построения будет неверен.

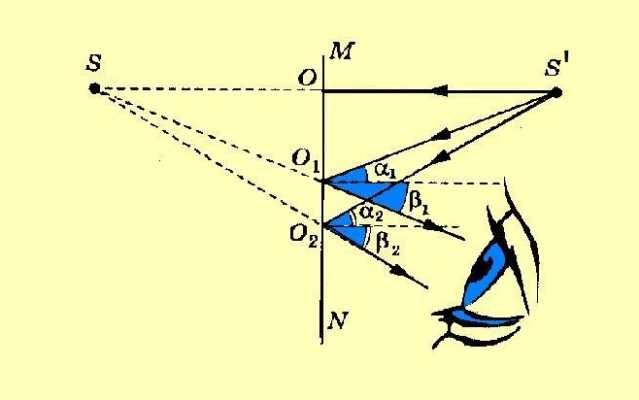

Расположение наблюдателя определяется так, чтобы его взгляд был направлен к зеркалу под углом, совпадающим с углом падения лучей от объекта. Наблюдатель должен находиться на линии, проходящей через точку отражения и зеркальную плоскость, иначе изображение будет смещено или частично скрыто.
Оптимальное расстояние наблюдателя от зеркала – не менее 1,5 высоты объекта, что обеспечивает удобство восприятия и минимальные искажения. При этом угол между прямой от наблюдателя к зеркалу и нормалью к зеркалу должен равняться углу между нормалью и лучом от объекта к зеркалу.
Выбор точки объекта для построения изображения
При этом точка должна находиться в зоне прямой видимости зеркала, чтобы построение лучей не выходило за его пределы. Если объект сложной формы, рекомендуется выделить несколько таких точек – по углам или значимым деталям – для контроля корректности построения.
Выбранная точка служит отправной для двух основных лучей: перпендикулярного к зеркалу и падающего под углом. Их пересечение после отражения определит положение изображения этой точки. При выборе точки следует учитывать, что именно она задаст точку изображения, от которой строятся остальные элементы.
Для упрощения расчетов желательно выбирать точки, расположенные на линии зрения, минимизируя наклоны лучей. Это сокращает вероятность ошибок и позволяет быстрее получить точное изображение.
Проведение нормали к зеркалу в точке отражения
- Выберите точку на плоском зеркале, где луч света будет отражаться.
- Определите поверхность зеркала как прямую линию (для плоского зеркала).
- Проведите линию, перпендикулярную поверхности зеркала в выбранной точке.
- Для проверки перпендикулярности используйте угольник с углом 90° или чертёжные инструменты.
- Обозначьте нормаль штриховой линией, чтобы отличать её от других лучей.

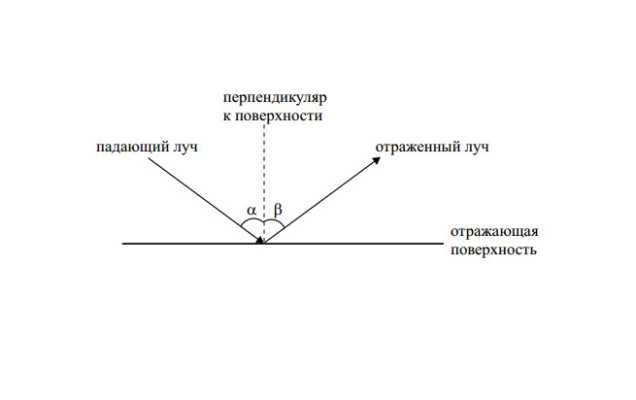

Нормаль служит базой для измерения угла падения – угла между падающим лучом и нормалью, и угла отражения – угла между отражённым лучом и нормалью. Оба угла равны, что обеспечивает правильное построение изображения в зеркале.
Построение лучей отражения от зеркала
Для построения лучей отражения необходимо четко соблюдать закон отражения: угол падения равен углу отражения. Начните с обозначения точки падения луча на плоском зеркале.
Проведите падающий луч к точке касания с зеркалом. Далее из этой точки проведите перпендикуляр к поверхности зеркала – это нормаль. Измерьте угол между падающим лучом и нормалью.
Отложите такой же угол с другой стороны нормали, чтобы определить направление отраженного луча. Отраженный луч должен проходить через точку падения, строго соблюдая симметрию относительно нормали.
Для точности используйте транспортир или чертежный инструмент, обеспечивающий измерение углов с погрешностью не более 1°. Повторяйте процедуру для каждого луча, исходящего из объекта, чтобы получить пересечение отраженных лучей и определить положение изображения.
Обращайте внимание, что все лучи, направленные к зеркалу, отражаются так, что каждая пара падения и отражения сохраняет равенство углов относительно нормали, что обеспечивает точное построение изображения.
Определение места пересечения продолжений отражённых лучей

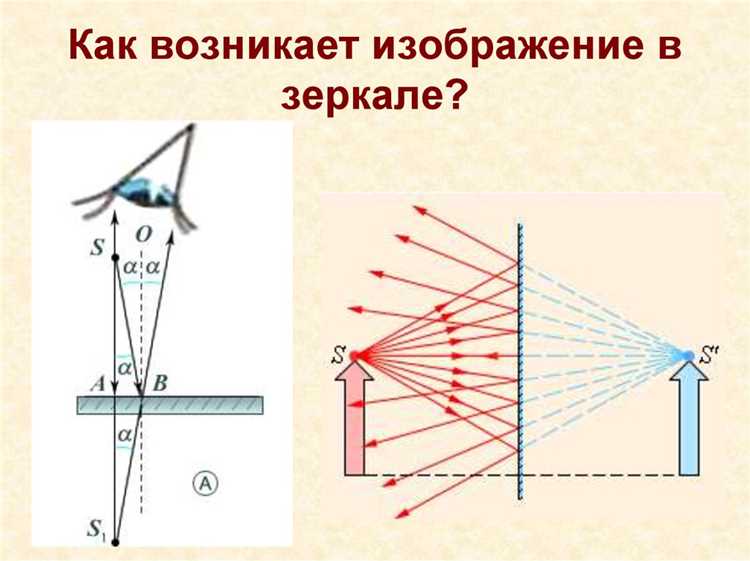

Для построения изображения в плоском зеркале необходимо определить точку, в которой пересекаются продолжения отражённых лучей. Начинайте с нанесения падающих лучей от объекта к поверхности зеркала. После отражения каждый луч продолжают проводить за плоскость зеркала по закону отражения: угол падения равен углу отражения.
Продолжения отражённых лучей проводят прямыми линиями за зеркальную плоскость, используя транспортир или угольник для точного соблюдения угла отражения. Место пересечения этих продолжений – точка, где формируется виртуальное изображение объекта. Она находится на том же расстоянии от зеркала, что и объект, но по ту сторону зеркальной поверхности.
Если продолжения нескольких отражённых лучей не пересекаются в одной точке, следует проверить точность построения углов и направления лучей. В идеальных условиях все продолжения должны пересекаться в единой точке, обозначающей положение изображения.
Для повышения точности используйте линейку и чертёжный инструмент с делениями, позволяющими снимать углы с точностью до 1°. Рекомендуется построить не менее трёх отражённых лучей для надежного определения точки пересечения.
Проверка правильности построения изображения в зеркале
Для точной проверки построения изображения в плоском зеркале необходимо убедиться в соблюдении основных геометрических правил. Во-первых, расстояние от объекта до зеркала должно строго совпадать с расстоянием от изображения до зеркала. Измерьте эти отрезки линейкой или с помощью масштабной сетки на чертеже.
Во-вторых, линии, проходящие от объекта к зеркалу и от зеркала к изображению, должны быть перпендикулярны поверхности зеркала. Проверьте угол падения и отражения: угол падения луча равен углу отражения, что гарантирует корректность построения отражённого луча.
Для визуального контроля можно использовать лучи, исходящие из ключевых точек объекта (например, верхняя и нижняя точки). Постройте лучи падения к зеркалу и лучи отражения, пересекающиеся в точке изображения. Если лучи не сходятся в одной точке, построение содержит ошибку.
Обратите внимание на ориентацию изображения: она должна быть симметрична относительно зеркала по горизонтали, без искажений масштаба или пропорций. Используйте координатную сетку для точной проверки взаимного расположения элементов объекта и его изображения.
При использовании чертежных инструментов строго следите за точностью измерений. Любое отклонение от условий равенства расстояний и углов указывает на необходимость пересмотра построения.
Вопрос-ответ:
Как правильно расположить предмет относительно плоского зеркала для построения его изображения?
Чтобы построить изображение предмета в плоском зеркале, необходимо сначала определить положение предмета перед зеркалом. Предмет должен находиться перед зеркалом так, чтобы его лучи могли отражаться от зеркальной поверхности. Изображение будет находиться на таком же расстоянии за зеркалом, каким предмет расположен перед ним, при этом изображение будет зеркальным отражением предмета по горизонтали.
Какие шаги нужно выполнить для построения изображения точки в плоском зеркале?
Для построения изображения точки в плоском зеркале сначала проводят перпендикуляр от точки к зеркалу, затем отмечают точку на таком же расстоянии с другой стороны зеркала по этому перпендикуляру. Полученная точка и есть изображение исходной точки в зеркале. Этот метод основывается на равенстве расстояний от зеркала до точки и ее изображения.
Почему изображение в плоском зеркале кажется таким же по размеру, как и предмет?
Изображение в плоском зеркале сохраняет размеры предмета, потому что зеркало отражает лучи света таким образом, что расстояние от изображения до зеркала равно расстоянию от предмета до зеркала. При этом угол отражения равен углу падения, что позволяет сохранить пропорции и размер изображения идентичными реальному предмету. Изображение получается виртуальным, оно не проецируется в пространстве, а создаётся в оптическом смысле.
Какие особенности имеет изображение в плоском зеркале по сравнению с изображениями в других типах зеркал?
Изображение в плоском зеркале всегда виртуальное, прямое и одинаковое по размеру с предметом. В отличие от выпуклых или вогнутых зеркал, где изображение может быть уменьшенным или увеличенным и искажённым, плоское зеркало сохраняет реальные пропорции и ориентацию предмета, кроме зеркального отражения слева направо. Это упрощает построение изображения и понимание его свойств.
Какие основные ошибки допускают при построении изображения в плоском зеркале и как их избежать?
Часто ошибки связаны с неправильным определением перпендикуляра к зеркалу или несоблюдением равенства расстояний от предмета и изображения до зеркальной плоскости. Чтобы избежать ошибок, следует тщательно проводить перпендикулярные линии, измерять расстояния и помнить, что изображение всегда располагается симметрично относительно зеркала. Также важно учесть, что изображение не формируется на физической стороне зеркала, а кажется расположенным за ним.
