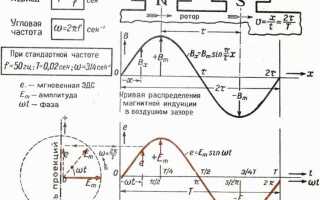

Генератор переменного тока в системе с двигателем внутреннего сгорания начинает вращаться за счёт ремённой передачи, напрямую связанной с коленчатым валом. В большинстве легковых автомобилей используется клиновой или поликлиновой ремень, соединяющий шкив коленвала с шкивом генератора. При каждом обороте коленчатого вала создаётся передача крутящего момента, необходимого для работы генератора.
Передаточное число между шкивами подбирается таким образом, чтобы генератор достигал требуемых оборотов даже на холостом ходу. Например, при оборотах двигателя в 800–900 об/мин шкив генератора обычно вращается в 2–3 раза быстрее, что обеспечивает достаточную выработку тока для питания электросистем автомобиля и зарядки аккумулятора.
Натяжение ремня оказывает непосредственное влияние на эффективность работы генератора. Слабое натяжение приводит к проскальзыванию ремня, что снижает вращающий момент и может сопровождаться характерным свистом. Избыточное натяжение, в свою очередь, ускоряет износ подшипников генератора. Для большинства систем оптимальное усилие натяжения указывается в сервисной документации и проверяется динамометром или индикатором прогиба ремня.
Кроме ременной передачи, существуют редкие конструкции, где используется цепная передача или прямой привод, чаще всего на стационарных установках. Однако в автомобильной технике они практически не применяются из-за сложности обслуживания и повышенной стоимости реализации.

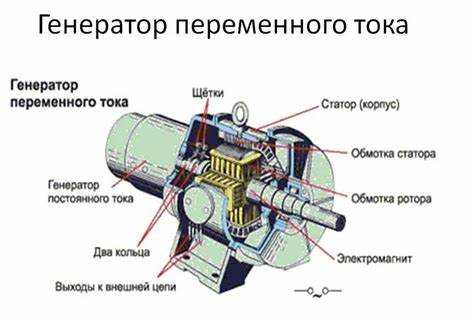

Принцип соединения генератора с коленчатым валом двигателя
Генератор переменного тока в ДВС получает вращение от коленчатого вала через систему ремённой передачи. На переднем шкиве коленвала устанавливается ведущий шкив, к которому крепится поликлиновый или клиновой ремень. Этот ремень передаёт крутящий момент на шкив генератора, который расположен на его валу.
Передаточное отношение между шкивами подбирается таким образом, чтобы при работе двигателя на холостом ходу генератор развивал достаточную частоту вращения для генерации напряжения не ниже 13,5 В. Чаще всего диаметр шкива генератора меньше диаметра шкива коленчатого вала, что обеспечивает ускоренное вращение ротора генератора.
Ремень может быть один общий (в современных системах с поликлиновыми ремнями), либо отдельный для генератора (в старых конструкциях). Натяжение регулируется автоматически с помощью натяжителя или вручную через смещение крепления генератора. Недостаточное натяжение приводит к проскальзыванию ремня и падению напряжения, особенно под нагрузкой.
Допустимый люфт вала генератора не должен превышать 0,05 мм. Повышенный износ подшипников или разбалансировка ротора приводит к вибрациям, которые передаются на ременную передачу и снижают ресурс как самого ремня, так и шкивов.
При обслуживании генератора важно проверять состояние ремня на наличие трещин, отслоений и следов масла. Загрязнение рабочей поверхности ремня ухудшает сцепление и вызывает пробуксовку, особенно при включении потребителей с высоким током (обогрев стекла, вентилятор отопителя, фары).

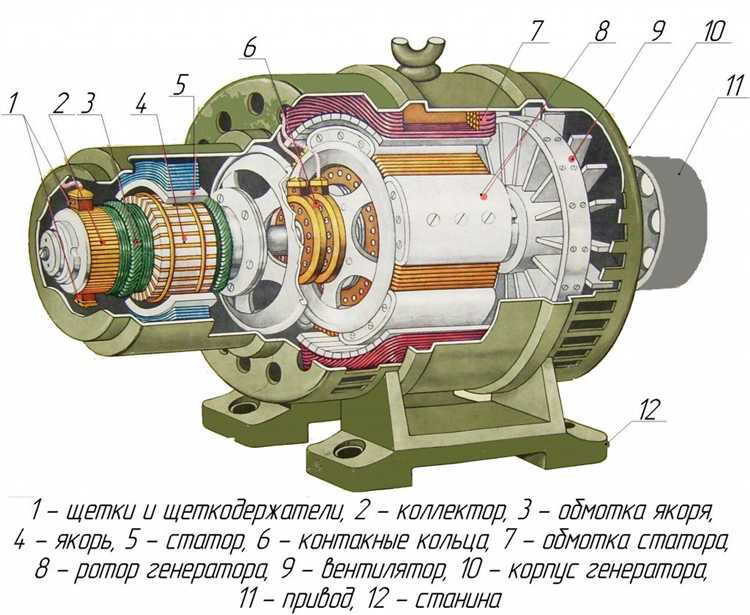

Роль ременного привода в передаче вращения на генератор
Ременной привод служит основным элементом, передающим крутящий момент от коленчатого вала двигателя к шкиву генератора. Чаще всего используется поликлиновой ремень, обладающий повышенной гибкостью и сцеплением с рабочими поверхностями. Он обеспечивает стабильную передачу вращения даже при высоких оборотах и нагрузках.
Натяжение ремня регулируется автоматически или вручную. В большинстве современных ДВС применяются автоматические натяжители с пружинным механизмом. Недостаточное натяжение приводит к проскальзыванию, перегреву ремня и падению вырабатываемого тока. Регулярная проверка натяжителя и состояние ремня позволяют избежать этих проблем.
Износ ремня проявляется в виде трещин, расслоений и потери эластичности. При появлении характерного свиста на холостом ходу или при резких нагрузках рекомендуется незамедлительно осмотреть систему привода. Несвоевременная замена ремня может привести к остановке генератора и разрядке аккумулятора во время движения.
Важно соблюдать производственные допуски на натяжение, указанные для конкретной модели двигателя. Использование неподходящего по длине или профилю ремня нарушает соосность и увеличивает износ подшипников генератора.
Оптимальное решение – применение оригинальных комплектов ремня с натяжителем, рекомендованных производителем двигателя. Это снижает риск поломок и обеспечивает корректную передачу крутящего момента на протяжении всего срока службы компонента.
Как работает натяжитель ремня и зачем он нужен
Натяжитель ремня необходим для поддержания стабильного натяжения приводного ремня, соединяющего шкив коленчатого вала с генератором и другими навесными агрегатами. Без должного натяжения ремень может проскальзывать, что снижает эффективность передачи вращения и ускоряет износ.
Существуют два основных типа натяжителей: механический и автоматический. Механический требует ручной регулировки при монтаже и обслуживании, тогда как автоматический использует пружинный или гидравлический механизм для постоянной компенсации изменения длины ремня по мере его износа.
Рабочий элемент автоматического натяжителя – ролик, установленный на подвижном рычаге. Пружина создает усилие, прижимающее ролик к ремню, удерживая его в натянутом состоянии независимо от вибраций двигателя, теплового расширения компонентов или постепенной деформации самого ремня.
Нарушение работы натяжителя проявляется свистом ремня, нестабильной работой генератора, скачками напряжения в бортовой сети. При диагностике проверяется осевой люфт, усилие возврата рычага, а также износ подшипника ролика. При наличии люфта или неравномерного натяжения узел подлежит замене.
Регулярный осмотр натяжителя при плановом обслуживании снижает риск аварийного выхода из строя генератора. Рекомендуется заменять его одновременно с приводным ремнем – как правило, каждые 60–100 тыс. км, в зависимости от рекомендаций производителя.
Типы ремней, используемых для привода генератора
В системах привода генератора внутреннего сгорания применяются несколько типов ремней, каждый из которых отличается конструкцией, долговечностью и характеристиками сцепления с шкивами. Выбор зависит от конфигурации двигателя, количества подключаемых агрегатов и условий эксплуатации.
- Клиновой ремень – классическое решение для простых приводов. Имеет трапециевидное сечение, благодаря чему прочно сидит в канавках шкивов. Применяется в старых моделях двигателей. Недостатки: ограниченный срок службы, склонность к проскальзыванию при износе и меньшая гибкость при изгибах.
- Поликлиновой ремень (многоручьевой, Micro-V) – наиболее распространённый тип в современных ДВС. Представляет собой плоский ремень с продольными ребрами, увеличивающими площадь контакта. Обеспечивает передачу крутящего момента на несколько агрегатов одновременно – генератор, насос ГУР, компрессор кондиционера. Отличается низким уровнем шума, устойчивостью к растяжению и высокой надёжностью.
- Зубчатый ремень (в редких случаях) – используется не столько для привода генератора, сколько в синхронизации газораспределительного механизма, однако в некоторых конструкциях может работать в паре с вспомогательными агрегатами. Особенность – внутренняя поверхность с формованными зубьями, улучшающими сцепление с зубчатыми шкивами. Требует точной натяжки и не допускает загрязнений или перекоса.
Для замены ремня важно учитывать его профиль, длину и количество ручьёв (в случае поликлинового типа). Установка неподходящего по параметрам ремня приводит к снижению ресурса как самого ремня, так и подшипников агрегатов. Визуальный осмотр на предмет трещин, расслоений и следов масла должен проводиться при каждом техническом обслуживании. Оптимальный ресурс поликлинового ремня – от 60 000 до 120 000 км пробега, в зависимости от качества материала и условий эксплуатации.

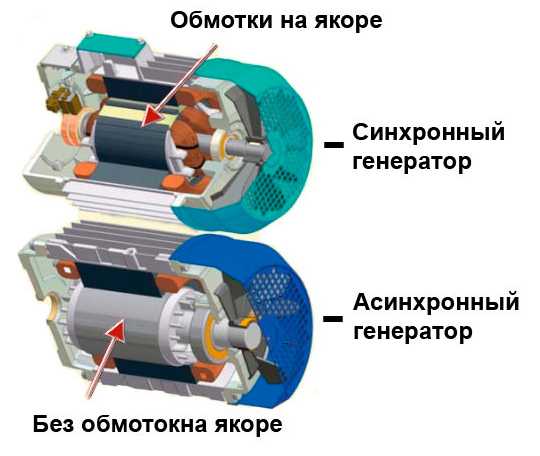

Влияние оборотов двигателя на работу генератора

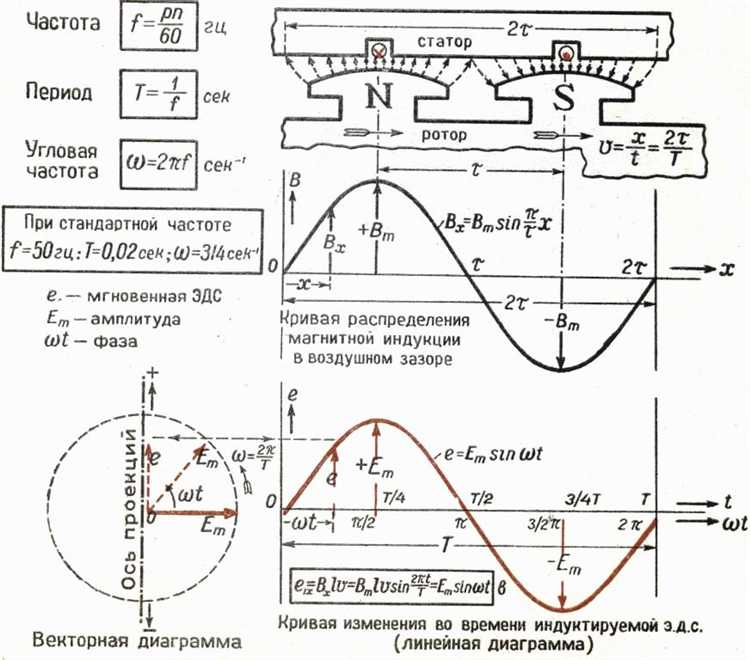

Частота вращения коленчатого вала напрямую определяет скорость вращения ротора генератора. Поскольку выработка переменного тока зависит от числа оборотов ротора в минуту, при повышении оборотов двигателя увеличивается и напряжение на выходе генератора. Это особенно заметно при переходе с холостого хода на средние и высокие обороты.
При низких оборотах (например, около 700–900 об/мин на холостом ходу) генератор способен поддерживать минимальный уровень заряда аккумулятора и питать базовые электрические системы автомобиля. Однако при включении энергозатратных устройств (например, обогрева стекол, кондиционера, фар) генератор может не обеспечивать достаточную мощность, и недостающая энергия компенсируется аккумулятором.
Оптимальный режим работы генератора достигается в диапазоне 1500–2500 об/мин двигателя, когда обеспечивается стабильное напряжение 13,8–14,5 В. При превышении этих значений срабатывает регулятор напряжения, предотвращающий перенапряжение и возможный выход из строя электрооборудования.
Для дизельных двигателей с низкими рабочими оборотами конструктивно могут применяться шкивы генератора уменьшенного диаметра. Это позволяет увеличить передаточное отношение ременного привода и добиться достаточной скорости вращения ротора даже при малых оборотах коленчатого вала.
Рекомендуется регулярно проверять напряжение на клеммах аккумулятора при различных оборотах двигателя. Это позволяет выявить снижение эффективности генератора, возможный износ щеток или неправильную работу регулятора напряжения.
Что происходит при обрыве ремня генератора
При обрыве ремня генератора прекращается механическая передача вращения от коленчатого вала двигателя к генератору. В результате генератор перестает вырабатывать электричество, что ведет к отключению питания бортовой электросистемы автомобиля.
Без работы генератора аккумулятор начинает разряжаться, так как все потребители электроэнергии (освещение, система зажигания, электроника) питаются исключительно от него. В течение нескольких минут снижается уровень заряда аккумулятора, что может привести к полной его разрядке и невозможности запуска двигателя.
Кроме того, при отсутствии вращения генератора прекращает работать насос гидроусилителя руля (если привод идет через ремень генератора), что ухудшает управляемость автомобиля и повышает риск аварийной ситуации.
Рекомендуется при первых признаках обрыва ремня – характерном скрежете или запахе гари – остановить двигатель и заменить ремень. Игнорирование проблемы может привести к повреждению аккумулятора, системам зажигания и электронике из-за нестабильного питания.
При замене необходимо проверить состояние роликов и натяжителя ремня, так как их неисправность может стать причиной повторного обрыва.
Как проверить исправность привода генератора на автомобиле
Для оценки состояния привода генератора сначала осмотрите ремень на наличие трещин, потертостей и износа. Ремень не должен быть ослаблен или провисать более 1 см при умеренном усилии на середине между шкивами.
Проверьте натяжитель ремня – он должен обеспечивать достаточное усилие, чтобы ремень не проскальзывал при запуске двигателя и нагрузках. Для проверки запустите двигатель и наблюдайте за ремнем: отсутствие вибраций и посторонних звуков указывает на корректное натяжение.
Осмотрите шкивы генератора и коленчатого вала на отсутствие износа, деформаций или следов пробуксовки ремня. Любые повреждения требуют замены соответствующих деталей.
При подозрении на неисправность натяжителя измерьте усилие натяжения ремня с помощью динамометра или специализированного инструмента. Рекомендуемые значения обычно указаны в технической документации автомобиля.
Проверьте работу генератора под нагрузкой мультиметром: напряжение на клеммах при работающем двигателе должно находиться в диапазоне 13,8–14,5 В. Если напряжение падает или генератор не заряжает аккумулятор, причиной может быть проскальзывание ремня из-за слабого натяжения или повреждения привода.
Визуальный и звуковой контроль при работе двигателя помогает выявить посторонние скрипы или шумы, которые указывают на износ подшипников генератора или неправильную работу привода.
Регулярная диагностика привода генератора исключит преждевременный выход из строя электрооборудования автомобиля и обеспечит стабильную работу системы зарядки.
Вопрос-ответ:
Как именно ремень привода передаёт вращение от двигателя к генератору переменного тока?

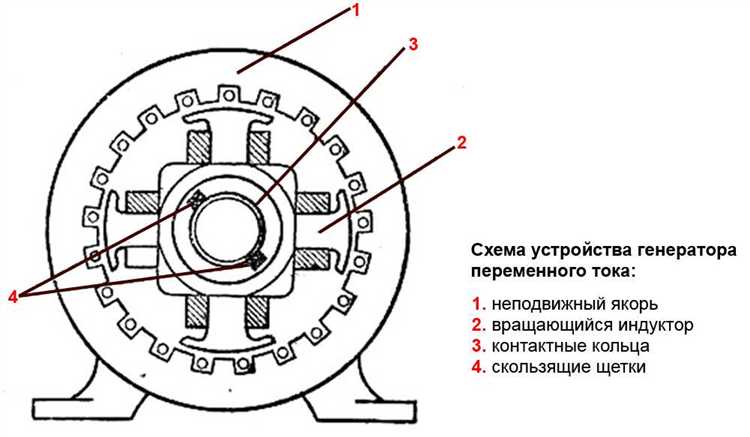

Ремень привода соединяет шкив коленчатого вала двигателя с шкивом генератора. Когда двигатель работает, коленчатый вал вращается, что приводит в движение ремень, передающий крутящий момент на шкив генератора. Это вращение заставляет ротор внутри генератора вращаться, создавая электрический ток. Натяжение ремня и его состояние напрямую влияют на качество передачи вращения и стабильность работы генератора.
Почему генератор может не вырабатывать электричество при работающем двигателе?
Если двигатель работает, а генератор не вырабатывает электричество, это может быть связано с несколькими причинами. Например, ремень привода может быть порван или сильно ослаблен, из-за чего ротор генератора не вращается. Также возможен износ подшипников или повреждение шкива генератора. Электрические проблемы, такие как неисправность регулятора напряжения или щёток, тоже способны привести к отсутствию генерации тока.
Как влияет скорость вращения двигателя на работу генератора переменного тока?
Скорость вращения двигателя определяет частоту и величину напряжения, вырабатываемого генератором. При низких оборотах двигателя генератор может выдавать недостаточное напряжение, что влияет на зарядку аккумулятора и работу электрооборудования. С увеличением оборотов растёт скорость вращения ротора генератора, что повышает напряжение и мощность выработки. Однако при чрезмерно высоких оборотах возможен износ компонентов или перегрев генератора.
Зачем в системе используется натяжитель ремня привода генератора?
Натяжитель поддерживает необходимое натяжение ремня, обеспечивая надежное сцепление с шкивами. Без правильного натяжения ремень может проскальзывать, снижая эффективность передачи вращения от двигателя к генератору. Это ведёт к снижению выработки электроэнергии и ускоренному износу ремня и шкивов. Натяжитель компенсирует изменения длины ремня из-за нагрева и износа, сохраняя стабильную работу всей системы привода генератора.
