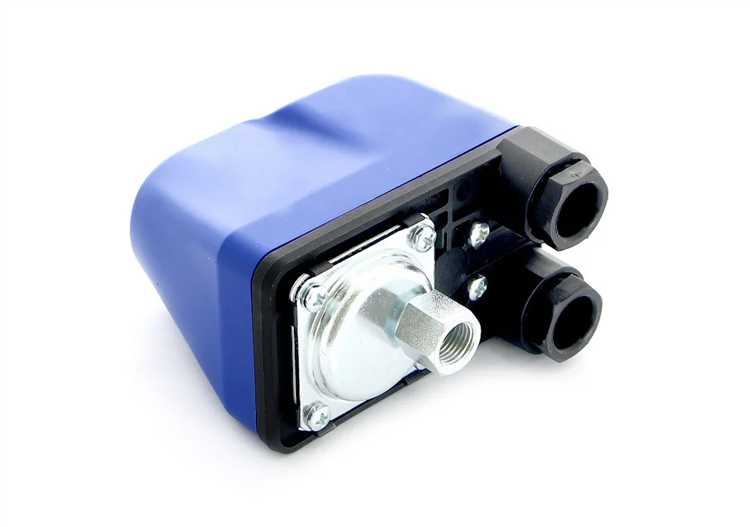

Реле давления используется для автоматического контроля давления в замкнутых и открытых системах, где требуется точное поддержание заданных параметров. Устройство замыкает или размыкает электрическую цепь при достижении установленного давления, тем самым включая или выключая насосы, компрессоры, вентиляторы и другое оборудование. Диапазон рабочих значений зависит от конкретной модели, но большинство промышленных реле рассчитаны на диапазон от 0,2 до 40 бар.

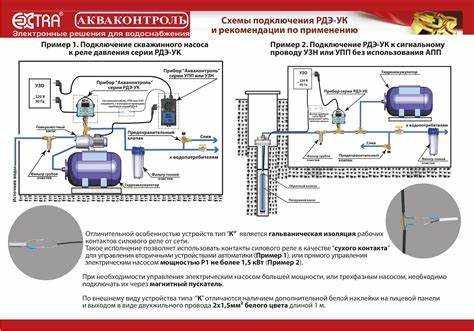

В системах водоснабжения реле давления регулирует запуск и остановку насосных станций. При падении давления ниже заданного минимума контакт замыкается, активируя насос. Когда давление достигает верхнего предела, контакт размыкается, прекращая подачу воды. Для бытовых станций типичны реле с диапазоном регулировки от 1 до 5 бар. При этом важно учитывать гистерезис, чтобы избежать частого включения насоса.
В холодильной технике реле давления контролирует как высокое, так и низкое давление хладагента. Реле низкого давления обеспечивает защиту компрессора при утечке или недостаточной заправке системы, а реле высокого давления – при засоре конденсатора или перегреве. В таких установках применяются реле с диапазоном регулировки до 30 бар и с возможностью ручного или автоматического сброса.
Для пневматических систем реле давления используется для поддержания стабильного давления в ресиверах и магистралях. Это особенно важно на производстве, где отклонение даже в 0,2–0,3 бар может повлиять на работу оборудования. Реле часто комбинируются с регуляторами и сигнализаторами для повышения надежности и точности регулирования.
Выбор реле давления должен учитывать рабочую среду (вода, воздух, масло, хладагент), диапазон давлений, тип подключения (резьбовое, фланцевое) и требования по уровню защиты корпуса (например, IP65 для наружной установки). Важно также проверять совместимость материалов реле с рабочей средой – например, использование латунных корпусов при работе с агрессивными жидкостями недопустимо.

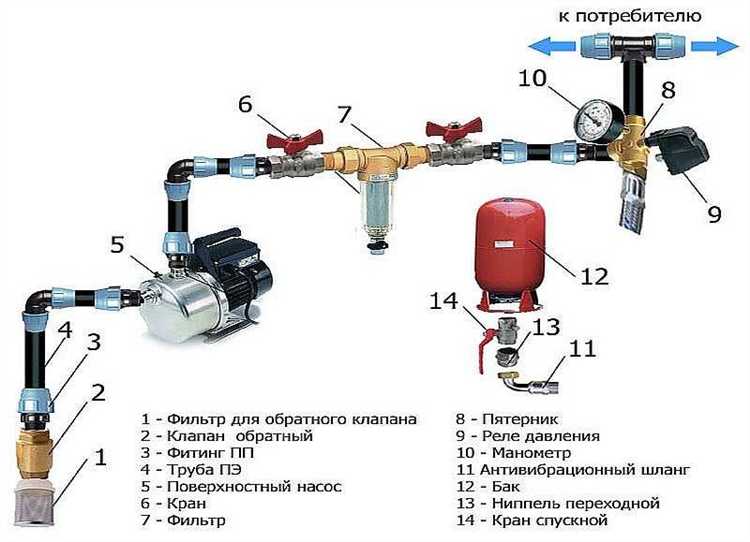

Настройка реле давления в насосных станциях для водоснабжения
Правильная настройка реле давления в насосной станции водоснабжения обеспечивает стабильную подачу воды и защиту оборудования от перегрузок. Реле управляет включением и отключением насоса в зависимости от давления в системе, что критично для автономных водопроводов, особенно в загородных домах и на производственных объектах.
Настройка начинается с определения оптимальных значений давления. Обычно для бытовых систем устанавливаются следующие параметры:
- давление включения насоса – 1,4–1,8 бар;
- давление отключения – 2,8–3,2 бар;
- разница между верхним и нижним пределом (гистерезис) – не менее 1 бар для предотвращения частого пуска.

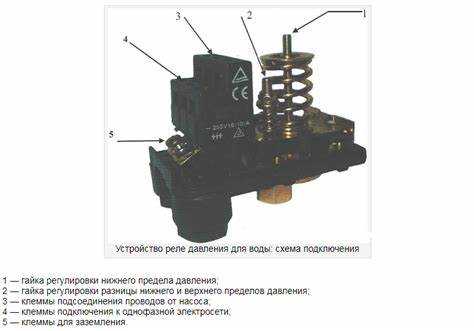

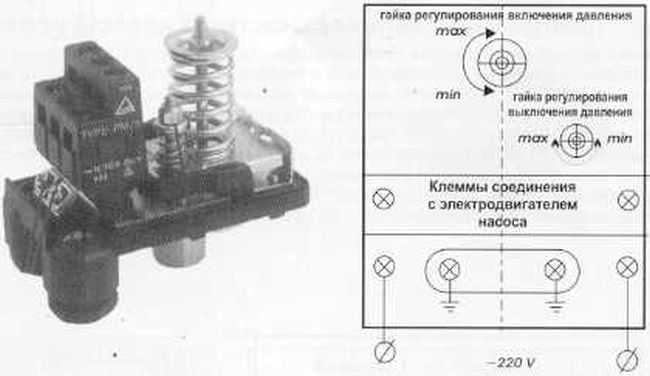

Регулировка производится двумя винтами: один отвечает за верхний предел (отключение), второй – за разницу давлений. При вращении по часовой стрелке давление увеличивается, против – уменьшается. Перед настройкой реле необходимо отключить питание и сбросить давление в системе через дренажный кран.
После первой настройки следует выполнить проверку на цикличность работы насоса. Если насос включается слишком часто, следует увеличить гистерезис. При задержке включения – уменьшить нижний предел. Недопустимо, чтобы насос работал «вхолостую» или запускался чаще 20 раз в час – это ведёт к перегреву двигателя.

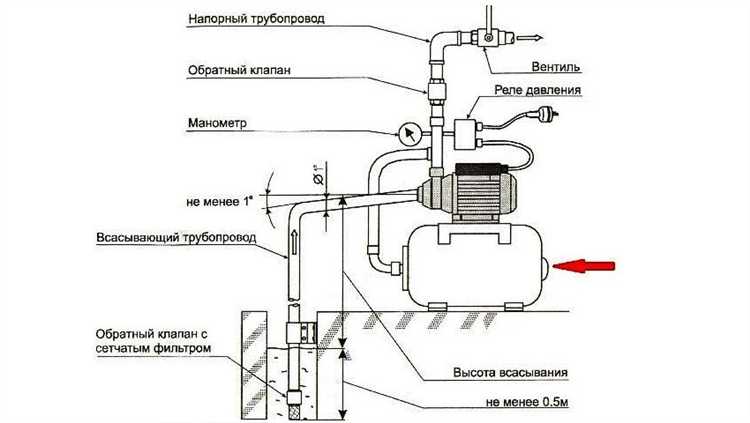

Для защиты оборудования рекомендуется установка манометра и обратного клапана. Манометр позволяет контролировать текущие значения давления, а обратный клапан предотвращает обратный ток воды, который может исказить работу реле.
Настроенное реле должно стабильно поддерживать давление в системе в пределах заданных значений без скачков и перезапусков насоса вне цикла. Периодически следует проверять работу реле и при необходимости корректировать настройки в зависимости от износа мембраны гидроаккумулятора и сезонных колебаний температуры.
Контроль давления в системах отопления частных домов
В автономных системах отопления частных домов реле давления применяется для мониторинга и поддержания заданного уровня давления теплоносителя, необходимого для стабильной работы котла и циркуляционного насоса. Отклонения от нормы могут привести к снижению эффективности теплообмена, а в критических случаях – к выходу оборудования из строя.
Типовое рабочее давление в закрытых системах отопления составляет от 1,5 до 2,5 бар. При достижении нижнего порога реле давления размыкает цепь, отключая котел или насос, предотвращая работу оборудования «всухую». При превышении допустимого давления, устройство подаёт сигнал на сброс или отключение системы для исключения разрыва трубопроводов и соединений.
Рекомендуется использовать электронные реле давления с возможностью точной настройки порогов. Это позволяет адаптировать параметры под характеристики конкретной системы: длину контура, высоту здания, объём теплоносителя. Для двухэтажных домов с комбинированным отоплением целесообразно задавать нижний порог срабатывания на уровне 1,2 бар, верхний – 2,8 бар.
Важно предусматривать возможность ручной проверки и калибровки реле давления не реже одного раза в год, особенно перед началом отопительного сезона. Также необходимо обеспечивать защиту устройства от скачков напряжения, используя стабилизатор или УЗИП в цепи питания.
При проектировании системы следует размещать реле давления на обратной линии отопления, после основного теплообменника. Это обеспечит более точное измерение давления в условиях, приближенных к рабочим, и повысит достоверность срабатывания автоматики.
Использование реле давления в компрессорных установках
В компрессорных установках реле давления выполняет ключевую функцию автоматического управления работой двигателя. Оно замыкает или размыкает электрическую цепь при достижении заданных пределов давления в ресивере. Это позволяет избежать как работы на пониженном давлении, так и опасного превышения допустимого уровня.
Для большинства поршневых компрессоров с ресивером применяются электромеханические реле давления с регулируемыми порогами включения и отключения. Например, нижний предел может быть установлен на 6 бар, а верхний на 8 бар. При падении давления ниже 6 бар реле замыкает цепь и запускает компрессор. При достижении 8 бар цепь размыкается и двигатель отключается.
Выбор реле должен учитывать тип компрессора, максимальное рабочее давление и характеристики двигателя. При эксплуатации винтовых компрессоров с частотным регулированием реле давления может использоваться как вспомогательное устройство для защиты и резервного отключения при отказе основной системы управления.
Важно контролировать техническое состояние контактов реле, особенно при высоких токах коммутации. Повышенное сопротивление из-за износа может вызвать перегрев и привести к аварийному отключению. Для промышленных установок рекомендуется использовать реле с функцией ручного сброса и встроенной защитой от частых пусков.
Корректная настройка дифференциала между верхним и нижним пределами давления предотвращает частые циклы включения и продлевает ресурс компрессора. При подборе реле необходимо учитывать частоту запуска двигателя, особенности пневмосети и необходимую стабильность выходного давления.
Применение реле давления в системах пожаротушения
Реле давления в автоматических установках пожаротушения используется для контроля давления в трубопроводах, подачи сигнала о срабатывании системы и управления насосными агрегатами. Их установка необходима для своевременного реагирования на изменение давления при включении или отключении подачи воды или пены.
В водяных спринклерных системах реле давления устанавливается на сухих и мокрых трубопроводах:
- На сухих трубопроводах реле фиксирует падение давления воздуха после срабатывания оросителей. Это служит сигналом для запуска насосов и открытия задвижек.
- На мокрых системах оно используется для контроля подачи воды и фиксации давления при включении основной или резервной насосной установки.
При использовании пенных систем реле давления устанавливается в линиях подачи пенообразователя и воды. Оно обеспечивает синхронную подачу компонентов при достижении заданных параметров давления. При отклонении давления за пределы нормы возможна автоматическая остановка системы для предотвращения выхода из строя оборудования.
Основные требования к установке реле давления в системах пожаротушения:
- Рабочий диапазон давления должен соответствовать типу системы: например, от 0,5 до 1,5 МПа для водяных систем, до 2,5 МПа – для пенных.
- Устройство должно иметь возможность тонкой настройки уставок срабатывания и возврата давления.
- Корпус реле обязан иметь степень защиты не ниже IP54 для использования в технических помещениях.
- Подключение к системе должно обеспечивать герметичность и виброустойчивость, особенно в насосных залах.
Дополнительно, реле давления часто интегрируется с системой диспетчеризации и пожарной сигнализацией. При срабатывании оно передаёт сигнал в ППК (прибор приёма и контроля), что позволяет оперативно передавать информацию на пульт охраны или в пожарную часть.
Регулярная проверка и поверка реле давления входит в регламент технического обслуживания систем пожаротушения. Рекомендуемый интервал – не реже одного раза в шесть месяцев.
Автоматизация гидравлических прессов с помощью реле давления
В гидравлических прессах реле давления применяется для точного управления усилием, передаваемым рабочим инструментам. Оно реагирует на достижение заданного уровня давления в системе, замыкая или размыкая электрическую цепь, что позволяет запускать или останавливать насос, а также переключать режимы работы.
Основной задачей реле является отслеживание момента, когда давление в рабочем цилиндре достигает порога, необходимого для выполнения технологической операции, например, штамповки или формовки. Это устраняет необходимость ручного контроля и минимизирует риск перегрузки оборудования.
Настройка уставок осуществляется с учетом характеристик пресс-форм, типов заготовок и требуемого давления. Например, для операций с мягкими материалами достаточно давления 50–100 бар, тогда как для металлических деталей могут применяться уставки 250–400 бар. Неправильно выбранный диапазон приведёт к неравномерной обработке или повреждению конструкции пресса.
Современные модели реле оснащаются индикацией состояния контактов и возможностью дистанционной настройки уставок, что упрощает интеграцию в автоматические линии. При серийном производстве рекомендуется использовать реле с функцией переключения в зависимости от градиента давления, что позволяет отследить не только достижение порога, но и темп изменения давления.
При проектировании системы управления важно предусмотреть защиту от гидроударов. Для этого реле монтируется после демпфирующих устройств, таких как дроссели или гидроаккумуляторы, исключающих ложные срабатывания.
Надёжная работа автоматизированного пресса достигается при использовании реле давления с высокой точностью повторяемости (не выше ±1 бар) и стойкостью к загрязнённой рабочей жидкости. В условиях высокой нагрузки предпочтительны модели с металлической мембраной и IP-защитой не ниже IP65.
Мониторинг давления в пневматических линиях на производстве
Для обеспечения стабильной работы пневматических систем на производстве важен точный мониторинг давления. Реле давления используются для контроля и поддержания заданных параметров, предотвращая превышение максимальных значений и падение ниже критических уровней.
Оптимальные диапазоны давления зависят от конкретного оборудования и технологического процесса. Например, в линиях подачи сжатого воздуха стандартные значения колеблются в пределах 4–8 бар. Реле давления настраиваются с учётом этих показателей, обеспечивая автоматическое отключение при выходе параметров за пределы.
Для оперативного обнаружения утечек и сбоев рекомендуется установка реле с функцией сигнализации аварийных состояний. Это снижает время простоя оборудования и минимизирует риски производственных потерь.
Рекомендуется проводить регулярную калибровку реле давления, особенно в условиях вибрации и перепадов температуры, чтобы сохранить точность измерений и своевременно выявлять отклонения.
Внедрение систем с цифровыми реле давления и интеграцией в SCADA позволяет получать данные в реальном времени и анализировать тренды, что повышает эффективность технического обслуживания и оптимизирует энергопотребление.
При монтаже следует учитывать правильное расположение датчиков: избегать участков с турбулентным потоком и конденсатом, что повышает надёжность сигналов и снижает износ оборудования.
Регулирование давления в магистралях систем охлаждения
В системах охлаждения поддержание стабильного давления в магистралях критично для предотвращения гидравлических ударов и обеспечения равномерного теплообмена. Реле давления применяются для автоматического контроля и корректировки параметров в режиме реального времени.
Оптимальный диапазон давления зависит от типа охлаждающей жидкости и конструкции оборудования, обычно варьируется от 1,5 до 5 бар. При превышении верхнего порога реле запускает клапаны сброса или регулирует скорость насоса для снижения давления. Если давление падает ниже минимального уровня, активируется насос или открываются дополнительные контуры подачи.
Рекомендуется устанавливать реле давления с чувствительностью не менее 0,1 бар для точного реагирования на колебания. Важно обеспечить защиту датчиков от коррозии и загрязнений, используя фильтры и антикоррозийные покрытия, чтобы избежать ложных срабатываний и продлить срок службы оборудования.
При проектировании системы регулирования давления следует учитывать максимальный расчетный расход жидкости, чтобы подобрать реле с соответствующей пропускной способностью. Также необходима калибровка реле в условиях эксплуатации для учета особенностей гидравлической схемы.
Использование многоступенчатых реле давления позволяет создавать сложные алгоритмы управления, обеспечивая плавное переключение режимов и предотвращая скачки давления, которые могут повредить насосы и теплообменники.
Выбор реле давления для работы в агрессивной среде
Следует учитывать рабочий диапазон температуры среды: большинство агрессивных сред требуют реле с диапазоном от -20°C до +150°C. Для повышенных температур существуют специализированные исполнения с усиленной герметизацией и термостойкими уплотнителями.
Важна степень защиты реле от внешних факторов. Для агрессивных сред лучше выбирать устройства с классом защиты не ниже IP65, а при наличии пыли или взрывоопасных паров – с взрывозащитой Ex согласно стандартам ATEX или IECEx.
Рекомендуется использовать модели с минимальным количеством подвижных частей в контакте с рабочей средой, что снижает износ и увеличивает срок службы. Важно обратить внимание на технические паспорта и сертификаты, подтверждающие устойчивость к химическим воздействиям конкретного состава среды.
Для систем с агрессивными средами целесообразно предусмотреть регулярное техническое обслуживание и возможность быстрого замещения реле без остановки производственного процесса.
Вопрос-ответ:
Какие типы реле давления подходят для систем с нестабильным рабочим давлением?
Для систем с колебаниями давления оптимальны реле с регулируемым диапазоном срабатывания и высокой чувствительностью. Такие устройства способны точно фиксировать переходы давления через заданные уровни, минимизируя ложные срабатывания. Обычно используют мембранные или пружинные реле с возможностью тонкой настройки уставок. Важно учитывать диапазон рабочих давлений и характер пульсаций, чтобы выбрать модель с соответствующими техническими параметрами.
Какие материалы корпуса реле давления рекомендуются для агрессивных сред?
Для эксплуатации в агрессивных средах применяют корпуса из коррозионностойких материалов — нержавеющая сталь марки AISI 316, бронза или специальные сплавы с защитой от химического воздействия. В некоторых случаях используется дополнительное покрытие, например, тефлоновое или эпоксидное. Выбор материала зависит от химического состава среды, температуры и давления. Такой подход продлевает срок службы реле и обеспечивает стабильность работы в сложных условиях.
Как реле давления влияет на безопасность технологических процессов?
Реле давления служит элементом контроля и защиты, предотвращая аварийные ситуации, связанные с превышением или падением давления. Оно автоматически отключает оборудование при выходе параметров за допустимые пределы, что снижает риск повреждений трубопроводов, резервуаров и другого оборудования. В некоторых системах реле выполняет функцию сигнализации для оперативного вмешательства персонала, повышая надежность и безопасность эксплуатации.
Можно ли использовать одно реле давления для контроля нескольких участков системы?
Использовать одно реле давления для нескольких участков возможно, если их рабочие параметры и требования совпадают. Однако в большинстве случаев это нежелательно, поскольку разные участки могут иметь разные режимы работы и характеристики давления. Лучше устанавливать отдельные реле на каждый участок для точного контроля и минимизации риска ошибок. При необходимости объединения следует применять распределительные системы и учитывать влияние каждого участка на общую работу реле.
Какие параметры нужно учитывать при настройке реле давления в насосных установках?
При настройке реле в насосных системах важно учесть рабочее давление, диапазон срабатывания, гистерезис и максимальное допустимое давление. Следует правильно выбрать верхнюю и нижнюю уставки, чтобы обеспечить стабильную работу насоса и избежать частого включения-выключения, что приводит к износу оборудования. Также учитывают характеристики жидкости, температуру и требования безопасности, чтобы обеспечить корректное управление и защиту насосного агрегата.
В каких системах реле давления чаще всего применяются и почему?
Реле давления находят широкое применение в гидравлических и пневматических установках, системах водоснабжения, отопления, а также в компрессорах и пожарных системах. Это связано с их способностью автоматически контролировать давление, предотвращая как чрезмерное его повышение, так и падение ниже заданного уровня. В системах водоснабжения, например, реле позволяет поддерживать стабильное давление в трубопроводах, что важно для нормальной работы оборудования и комфортного использования воды. В компрессорах реле защищают агрегат от повреждений, выключая его при достижении максимально допустимого давления. Таким образом, применение реле способствует надежности и безопасности работы разнообразных технических систем.
Какие параметры необходимо учитывать при выборе реле давления для промышленной установки?
При выборе реле давления для промышленного оборудования следует обратить внимание на несколько ключевых факторов. Во-первых, диапазон рабочих значений давления должен соответствовать требованиям конкретной системы — важно, чтобы минимальный и максимальный пороги переключения совпадали с эксплуатационными нормами. Во-вторых, материал корпуса и мембраны должен выдерживать воздействие рабочей среды, особенно если среда агрессивная или содержит абразивные частицы. Также важна точность срабатывания и возможность настройки уставок давления, чтобы обеспечить оптимальный контроль. Наличие сертификатов и стандартизация устройства гарантируют его соответствие требованиям безопасности. Дополнительно учитываются условия эксплуатации, такие как температура, вибрация и влажность, чтобы реле сохраняло работоспособность в заданных условиях.
