Из чего состоит минвата для утепления

Минеральная вата – это продукт, получаемый из расплава природных материалов, преимущественно базальта, диабаза или шлаков, с добавлением связующих компонентов. Основной компонент – базальтовое волокно, которое обеспечивает высокую тепловую и звукоизоляцию благодаря своей структуре с множеством мелких пор.

Для повышения прочности и устойчивости материала в состав вводятся органические и неорганические связующие вещества, чаще всего фенолформальдегидные смолы. Они обеспечивают стабильность волокон при воздействии влаги и температурных колебаний, сохраняя форму утеплителя.

Технические характеристики минеральной ваты зависят от пропорций и качества исходных компонентов. Например, содержание базальтового волокна обычно составляет 90–98%, а связующих – около 2–10%. Важным элементом является добавление антипиренов и гидрофобизаторов, которые снижают горючесть и улучшают водоотталкивающие свойства материала.

При выборе минеральной ваты стоит обращать внимание на плотность и толщину волокон, так как эти параметры напрямую влияют на коэффициент теплопроводности и долговечность утеплителя. Оптимальный состав обеспечивает баланс между эффективностью теплоизоляции и механической прочностью.

Основные компоненты минеральной ваты и их функции

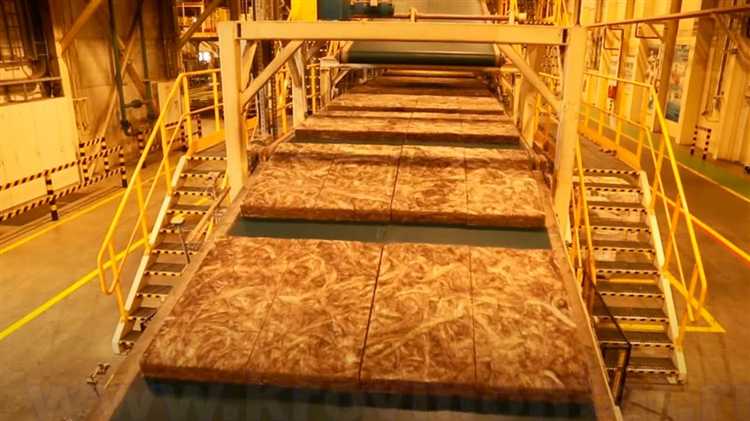

Минеральная вата производится из базальтовых пород, шлаков или стекловолокна, которые подвергаются расплаву при температуре около 1400–1600 °C. Основной компонент – базальтовое сырьё, обеспечивающее высокую термостойкость и механическую прочность материала.

Волокна формируются посредством центробежного или воздушного распыления расплава, что создаёт структуру с оптимальным размером волокон – обычно от 3 до 6 микрон в диаметре. Такой размер гарантирует эффективное удержание воздуха, снижая теплопроводность.

Связующее вещество, как правило, на основе фенолформальдегидных или акриловых смол, обеспечивает сцепление волокон, сохраняя пористую структуру. Пропорции связующего строго контролируются: избыток ухудшает паропроницаемость, дефицит снижает прочность на сжатие.

Добавки, такие как антипирены и гидрофобизаторы, внедряются для повышения огнестойкости и защиты от влаги. Гидрофобные компоненты, например, силиконовые препараты, предотвращают накопление воды, сохраняя изоляционные свойства даже при длительном воздействии влажности.

Минеральная вата с правильным составом обладает плотностью от 30 до 150 кг/м³, что влияет на её звукоизоляционные характеристики и стойкость к механическим нагрузкам. Для фасадных и кровельных систем рекомендуются материалы с плотностью не менее 80 кг/м³ для обеспечения долговечности и эффективности.

Влияние химического состава на теплоизоляционные свойства

Минеральная вата состоит преимущественно из оксидов кремния (SiO₂), кальция (CaO), магния (MgO) и железа (Fe₂O₃). Соотношение этих компонентов напрямую влияет на структуру волокон и, как следствие, на теплопроводность материала.

Высокое содержание SiO₂ обеспечивает прочность и стабильность волокон, уменьшая теплопроводность за счет формирования тонких и упругих структур. Оптимальная концентрация кремнезема находится в диапазоне 40–50%, что способствует снижению теплопередачи до 0,035 Вт/(м·К).

CaO и MgO влияют на формирование стекловидной фазы, которая отвечает за связность волокон и стойкость к термическому расширению. Их суммарное содержание должно составлять 30–40% для минимизации микропористости и повышения устойчивости к влаге, что улучшает изоляционные характеристики в условиях эксплуатации.

Fe₂O₃ и другие оксиды металлов в концентрации более 5% повышают плотность волокна, что ведет к увеличению теплопроводности. Рекомендуется ограничивать содержание железа для сохранения низкой теплопередачи.

Кроме основных компонентов, добавки в виде борных соединений улучшают огнестойкость, не влияя на теплоизоляцию, а введение легких флюсов снижает температуру плавления, облегчая производство с сохранением оптимальных тепловых свойств.

Для максимального утепляющего эффекта при выборе минеральной ваты важно учитывать не только химический состав, но и метод производства, который определяет размер и ориентацию волокон, влияющих на воздушные прослойки – главный фактор теплоизоляции.

Роль связующих веществ в структуре минеральной ваты

Связующие вещества в минеральной вате выполняют функцию скрепления волокон, обеспечивая механическую прочность и устойчивость материала. Наиболее часто применяются фенолформальдегидные смолы, обеспечивающие жесткость и стойкость к деформации при температуре до 250 °C. Их содержание в составе составляет 1–5% по массе, что оптимально для сохранения теплоизоляционных свойств без ухудшения паропроницаемости.

Альтернативные связующие – полиакрилаты и карбамидные смолы – применяются для снижения эмиссии формальдегида и улучшения экологичности продукта. Их использование снижает риск выделения токсичных веществ при эксплуатации и упрощает утилизацию отходов минеральной ваты.

Ключевой параметр – равномерное распределение связующего по волокнам. Низкое содержание приводит к рассыпанию утеплителя и снижению звукоизоляционных характеристик, избыточное – к повышению плотности и ухудшению теплопроводности. Оптимальная связка создает каркас, сохраняющий форму и обеспечивающий устойчивость к вибрациям и механическим нагрузкам при монтаже и эксплуатации.

Технология нанесения связующего учитывает размер волокон и тип минеральной ваты: для стекловолокна важна мелкодисперсность, для каменной ваты – высокая адгезия к тяжелым волокнам. Контроль качества на этапе производства включает анализ содержания связующего и тесты на разрыв и сжатие.

Виды минеральных волокон и их особенности по составу

Минеральная вата производится из трех основных типов волокон: базальтовых, стекловолокон и шлаковых. Базальтовые волокна формируют около 70-90% состава, их получают путем плавления горных пород базальтовой группы. Эти волокна характеризуются высокой термостойкостью до 700 °C и устойчивостью к химической коррозии за счет высокого содержания оксида кремния (SiO₂) – до 50-55%. В состав также входят оксиды алюминия (Al₂O₃) – 12-16% и оксиды кальция (CaO) – 8-12%, что обеспечивает механическую прочность и стабильность структуры.

Стекловолокно производится из кварцевого песка, соды и известняка. Волокна имеют меньший диаметр, обычно 3-7 микрон, что улучшает теплоизоляционные свойства за счет повышения пористости материала. Состав включает до 70% SiO₂, 12-15% Na₂O и 10-14% CaO. Преимущество стекловолокна – меньшая масса и более низкая стоимость, но при этом оно уступает базальтовой вате по огнестойкости и долговечности.

Шлаковая вата создается из гранулированного доменного шлака, отхода металлургического производства. В составе преобладают CaO (до 45%) и MgO (10-20%), при этом содержание SiO₂ составляет 30-35%. Шлаковые волокна отличаются низкой теплопроводностью и хорошей устойчивостью к воздействию агрессивных сред, но менее стойки к механическим нагрузкам и влаге.

Для утепления зданий рекомендуется использовать базальтовую вату при необходимости высокой огнестойкости и долговечности. Стекловолокно подходит для легких конструкций с ограниченным бюджетом, особенно в сухих помещениях. Шлаковая вата эффективна в условиях повышенной влажности и агрессивных сред, но требует защитных пароизоляционных слоев.

Добавки и наполнители: влияние на долговечность и безопасность

Минеральная вата для утепления зданий состоит из базальтовых или стеклянных волокон, но именно добавки и наполнители существенно влияют на эксплуатационные характеристики материала. Основные добавки включают связующие вещества, гидрофобизаторы и антипирены.

Связующие компоненты, обычно на основе фенолформальдегидных смол или полиакрилатов, обеспечивают прочность волокнистой структуры. Важно использовать связующие с низким выделением формальдегида – не выше 0,03 мг/м³, что снижает риск токсичного воздействия в жилых помещениях. Высококачественные связующие увеличивают механическую стабильность, снижая оседание и разрушение утеплителя со временем.

Гидрофобизаторы, чаще всего силиконовые или органические вещества, придают материалу устойчивость к влаге. Их содержание должно составлять не менее 1,5% от массы ваты, чтобы избежать накопления конденсата, который ускоряет гниение и снижает теплоизоляционные свойства. Эффективный гидрофобизатор уменьшает водопоглощение до 5% по массе, что значительно повышает долговечность утеплителя.

Антипирены – обязательный элемент для повышения пожаробезопасности. Фосфатные или борные соединения снижают воспламеняемость минеральной ваты, продлевая время до возгорания более чем на 15 минут при стандартных испытаниях. Без таких добавок материал может поддерживать горение, что неприемлемо для строительных норм.

Наполнители, используемые для снижения себестоимости и улучшения структурной однородности, должны иметь нейтральный химический состав и не выделять вредных веществ при нагреве. Чаще всего применяют мелкодисперсный песок или доломит. Их концентрация не должна превышать 10%, чтобы не ухудшать теплоизоляционные и прочностные характеристики.

При выборе минеральной ваты рекомендуется обращать внимание на сертификаты соответствия по ГОСТ или EN, где отражены параметры по содержанию связующих, водоотталкивающих веществ и антипиренов. Эти показатели прямо влияют на срок службы утеплителя – при правильном составе минеральная вата сохраняет свойства более 30 лет без существенных потерь.

Как состав минеральной ваты влияет на ее влагостойкость и паропроницаемость

Минеральная вата состоит из связующих веществ, базальтового или стеклянного сырья и различных добавок, которые определяют ее эксплуатационные свойства, включая влагостойкость и паропроницаемость.

Тип связующего: Органические связующие (например, фенолформальдегидные смолы) обеспечивают низкую влагостойкость, так как впитывают влагу и разрушаются. Минеральные и неорганические связующие повышают стойкость к влаге, сохраняя структуру волокон.
Гидрофобизирующие добавки: Парафиновые или силиконовые гидрофобизаторы снижают капиллярное впитывание воды. Их концентрация в составе влияет на способность материала отталкивать влагу без снижения паропроницаемости.
Плотность и структура волокон: Более высокая плотность снижает водопоглощение, но уменьшает паропроницаемость. Оптимальная плотность для фасадных утеплителей – 40–80 кг/м³, что обеспечивает баланс между защитой от влаги и вентиляцией.
Тип исходного сырья: Базальтовое волокно обладает более высокой гидрофобностью и химической стойкостью по сравнению со стеклянным, что улучшает влагостойкость без потери паропроницаемости.

Рекомендации по выбору минеральной ваты с учетом влагостойкости и паропроницаемости:

Выбирать изделия с неорганическим связующим для помещений с повышенной влажностью.
Обращать внимание на наличие гидрофобизирующих добавок и их тип, чтобы избежать накопления конденсата внутри утеплителя.
Оптимизировать плотность материала под конкретные климатические условия, учитывая необходимость эффективного отвода пара.
Предпочитать базальтовую минеральную вату для фасадных и кровельных систем с повышенной экспозицией влаги.
