Люстры с тремя проводами встречаются чаще всего в квартирах с двухклавишным выключателем. Как правило, один провод – это общий ноль, а два остальных – фазные, каждый из которых подключается к своей клавише. Такой вариант позволяет включать одну или несколько ламп отдельно.
Перед подключением необходимо отключить питание в щитке и убедиться в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Следующий шаг – определить назначение каждого провода. Установив мультиметр в режим прозвонки, можно найти общий ноль – он будет звониться с нулевым проводом в распределительной коробке. Два оставшихся провода – фазные, их можно проверить поочередным включением клавиш выключателя.

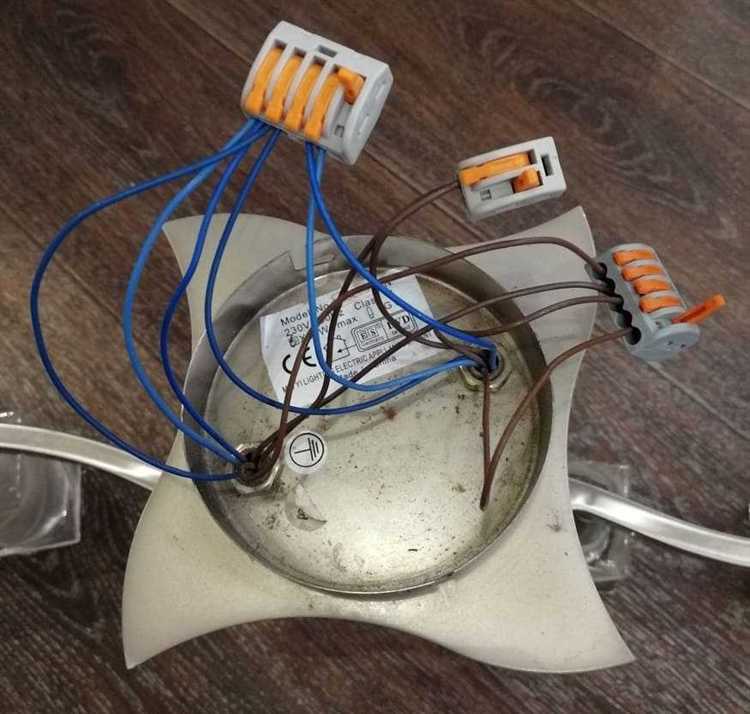

Если люстра рассчитана на два режима освещения, провода от её патронов также делятся: один – общий ноль, два других – фазы на разные группы ламп. Подключение выполняется следующим образом: ноль от люстры соединяется с нулевым проводом в потолке, фазные провода – с соответствующими выходами от выключателя. Скрутки изолируются колпачками или клеммниками WAGO.
При подключении люстры к одноклавишному выключателю два фазных провода обычно объединяют между собой, если требуется одновременное включение всех ламп. Такой способ приемлем, если внутренняя разводка люстры позволяет это без перегрузки цепи.
Как определить назначение трёх проводов в люстре
Перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения индикаторной отвёрткой.
- Если провода окрашены в синий, коричневый и жёлто-зелёный, назначение стандартное:
- синий – ноль (N);
- коричневый – фаза (L);
- жёлто-зелёный – заземление (PE).
- Если все провода одного цвета (например, белые), определение выполняется тестером или индикатором:
- Включите питание, проверьте каждый провод поочерёдно индикаторной отвёрткой.
- Провод с напряжением – фаза. Оставшиеся два – ноль и защитный.
- Отключите питание, прозвоните оставшиеся провода относительно корпуса люстры. Тот, который показывает контакт – заземление.
- Третий – нулевой.
- Если люстра с двумя группами ламп, провода могут быть: общий ноль и две фазы от двухклавишного выключателя.
- Подайте питание, определите два фазных провода – оба будут «звониться» поочерёдно при включении разных клавиш.
- Третий провод без напряжения – ноль.
Для надёжности маркируйте каждый провод изолентой или бирками после определения.
Что делать, если из потолка выходит два провода, а из люстры – три
Такая ситуация означает, что в потолке нет отдельного провода для раздельного включения ламп. Обычно из потолка выходит фаза и ноль, а в люстре три провода: общий ноль и два фазных от разных групп ламп.
Сначала нужно определить назначение проводов. Используйте индикаторную отвертку или мультиметр. Отключите автомат, зачистите концы проводов. Включите автомат и аккуратно проверьте, какой из потолочных проводов – фаза. Второй будет нулевым.

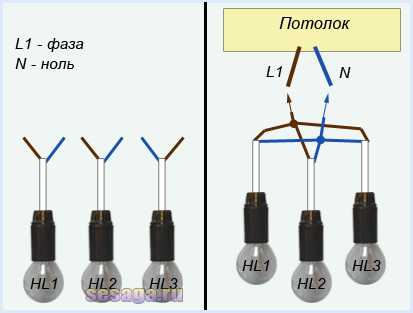

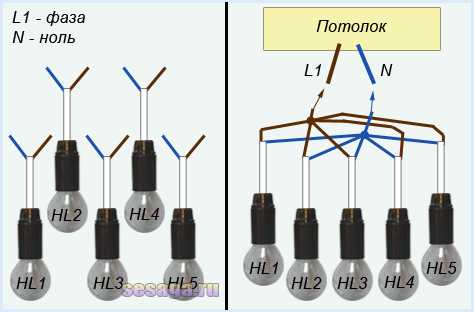

Теперь проверьте провода люстры. Как правило, один из них – общий ноль (его объединяют между всеми лампами), а два других – фазные, ведущие к разным группам лампочек. Чтобы определить, какой из проводов общий, прозвоните их между собой тестером: общий будет звониться с каждым из двух остальных через нагрузку (лампу).

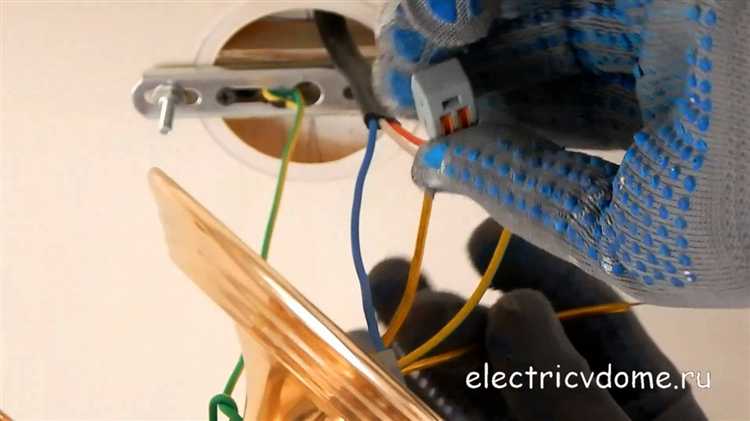

Соединение выполняется следующим образом: ноль из потолка соединяется с общим нулём люстры. Фаза из потолка подключается к любому из фазных проводов люстры. Второй фазный провод остаётся незадействованным – его нужно изолировать.
Если в будущем потребуется использовать обе группы ламп, придётся тянуть дополнительную фазу от распределительной коробки или заменить выключатель на двухклавишный с доработкой проводки.

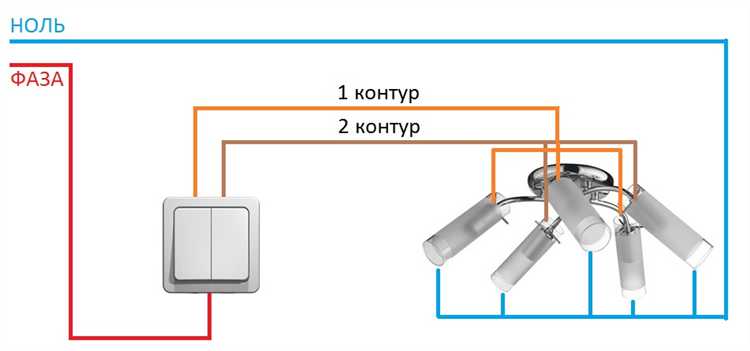

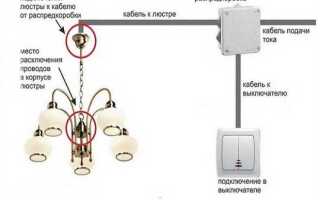

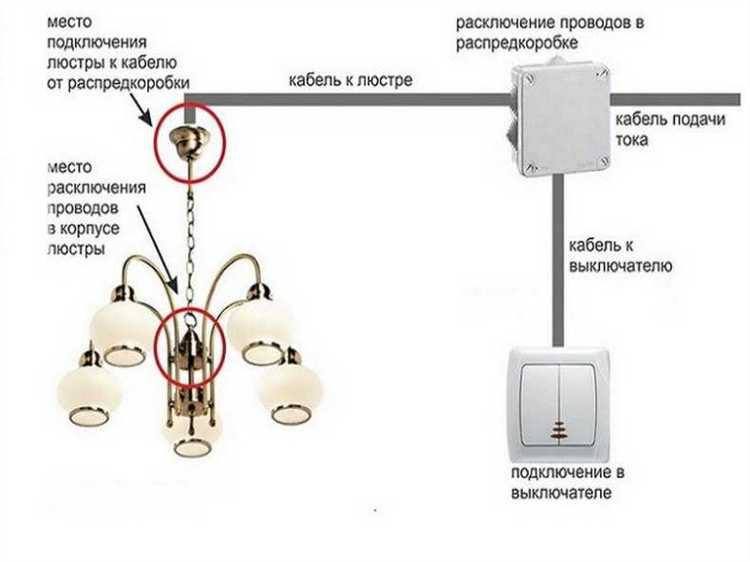

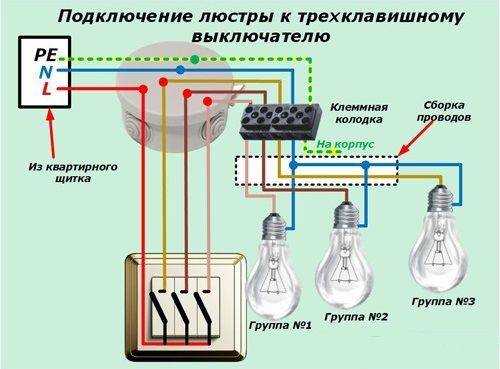

Схема подключения люстры с двойным выключателем

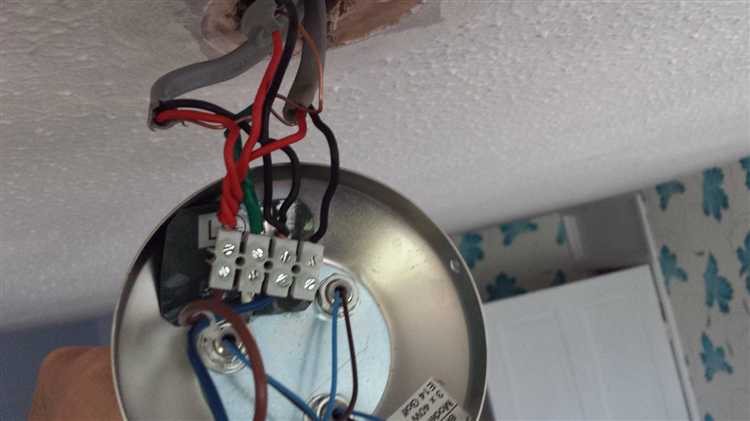

Перед подключением необходимо отключить питание в щитке и убедиться в отсутствии напряжения индикаторной отверткой. В распределительной коробке обычно три провода от люстры: синий – ноль, коричневый и черный – фазы. От выключателя идут два фазных провода, каждый из которых соединяется с отдельной фазой люстры. Нулевой провод от распределительной коробки напрямую соединяется с синим проводом люстры.
Фазный провод от автомата в щитке подключается к общему контакту двойного выключателя. Два выходящих контакта коммутируют фазу на коричневый и черный провода люстры. При включении одной клавиши – загорается одна группа ламп, при включении обеих – все лампы.
Изоляция всех соединений обязательна. Использовать лучше клеммные зажимы или винтовые колодки. Скрутки без пайки и изоленты – ненадёжное решение.
Как использовать мультиметр для проверки проводов перед подключением
Перед подключением люстры с тремя проводами необходимо определить фазу, ноль и заземление. Для этого потребуется мультиметр с функцией измерения переменного напряжения и прозвонки.
1. Подготовка: Переведите мультиметр в режим измерения переменного напряжения (ACV), выбрав предел не ниже 250 В. Убедитесь, что на проводах присутствует напряжение, включив автомат на щитке.
2. Поиск фазы: Один щуп удерживайте на зачищенном конце первого провода, второй – на корпусе распределительной коробки или любом заземлённом предмете. Значение около 220 В указывает на фазный провод. Повторите с другими проводами. Фаза будет только одна.
3. Определение нуля и заземления: Переключите мультиметр в режим прозвонки (иконка диода или звукового сигнала). Отключите питание. Один щуп приложите к предполагаемому нулю, второй – к нулевой шине в щитке или к заведомо нулевому проводу. Наличие сигнала подтверждает ноль. Аналогично прозванивается заземление – щуп на заземлённый контур (например, на розетку с заземлением) и на третий провод.
4. Дополнительная проверка: При включённом питании измерьте напряжение между фазой и двумя другими проводами. Между фазой и нулём должно быть около 220 В, между фазой и землёй – также около 220 В. Между нулём и землёй – не более 5 В.
Перед началом любых действий отключайте питание. Все измерения при напряжении проводите только с надёжной изоляцией щупов и соблюдением техники безопасности.
Нужен ли нулевой провод при подключении люстры с тремя жилами
Если из потолка выходят три провода, один из них – почти всегда ноль. Он необходим для замыкания цепи, по которой будет проходить ток к лампам. Без нулевого провода люстра не будет работать: фазный провод подаёт напряжение, а ноль завершает электрическую цепь, позволяя току возвращаться в распределительный щит.
Определить ноль можно с помощью индикаторной отвёртки: при касании фазного провода лампочка внутри загорается, при касании нуля – нет. Однако для большей точности лучше использовать мультиметр, установив режим измерения переменного напряжения. Между фазой и нулём должно быть около 220 В.
Иногда из потолка выходят два фазных провода и один ноль – это стандарт для подключения люстры с двухклавишным выключателем. В таком случае один фазный провод подаёт питание на одну группу ламп, второй – на другую. Ноль при этом общий.
Нулевой провод подключается к синей жиле в люстре. Если таких несколько, они соединяются между собой и подключаются к нулю. Ошибка при подключении может привести к короткому замыканию или отсутствию питания на части ламп. Перед подключением необходимо отключить напряжение и убедиться в правильности маркировки проводов.
Ошибки при подключении люстры с тремя проводами и как их избежать
Основная ошибка – неправильное определение проводов: фаза, ноль и заземление. Отсутствие маркировки на проводах требует использования индикатора напряжения для проверки, иначе можно перепутать фазу с нулём.
Подключение всех проводов к одному контакту создает короткое замыкание и вызывает срабатывание автомата. Каждый провод должен иметь своё место в распределительной коробке согласно схеме подключения.
Использование повреждённых или оголённых проводов приводит к искрению и возгоранию. Все соединения должны быть выполнены с помощью клеммников, без скруток, с надёжной изоляцией.
Игнорирование заземляющего провода снижает безопасность. При наличии защитного провода необходимо подсоединять его к металлическому корпусу люстры и системе заземления дома.
Подключение люстры без отключения питания повышает риск удара током. Всегда отключайте питание на автомате перед работой и проверяйте отсутствие напряжения тестером.
Недостаточная длина проводов затрудняет монтаж и может привести к механическим повреждениям. Рекомендуется оставлять запас не менее 15 см для удобства подключения.
Ошибки в последовательности подключения проводов к контактам выключателя или распределительной коробки могут привести к неправильной работе освещения или отказу люстры.
Вопрос-ответ:
Как правильно определить назначение каждого из трёх проводов в люстре?
В люстре с тремя проводами обычно присутствуют фаза, ноль и заземление. Цвета проводов могут отличаться, но часто фаза обозначается коричневым или чёрным проводом, ноль — синим, а заземление — зелёно-жёлтым. Для точного определения можно использовать мультиметр, проверяя напряжение между проводами. Важно сначала отключить питание и убедиться, что провода не под напряжением, чтобы исключить риск поражения током.
Можно ли подключить люстру с тремя проводами к старой проводке, где есть только два провода?
Если в вашей старой проводке отсутствует заземляющий провод, то люстру с тремя проводами можно подключить, используя только фазу и ноль. Заземляющий провод в таком случае останется не подключённым. Однако стоит учитывать, что это снижает уровень безопасности, так как заземление служит для защиты от возможных утечек тока. При возможности лучше провести отдельный заземляющий провод или установить устройство защитного отключения (УЗО).
Что делать, если при подключении люстры с тремя проводами светильник не загорается?
Если после подключения люстры свет не включается, сначала проверьте правильность соединений: фаза должна быть подключена к фазному проводу, ноль — к нулю, а заземление — к заземляющему контакту. Также убедитесь, что предохранитель или автоматический выключатель не сработал. Проверьте лампы на исправность и при необходимости замените их. Если все шаги выполнены, а свет так и не появился, стоит проверить проводку и выключатель или вызвать электрика для диагностики.
Почему в люстре три провода, если обычная лампа подключается двумя?
В современных люстрах с несколькими источниками света и металлическим корпусом используется три провода: два для питания — фаза и ноль, и один для заземления. Заземляющий провод служит для защиты от поражения электрическим током, если корпус устройства случайно окажется под напряжением. Простая лампа действительно подключается только двумя проводами, но для более сложных светильников и с точки зрения безопасности добавляют третий.
Как правильно подключить заземляющий провод люстры, если в потолке есть специальный контакт?
Если на потолке имеется заземляющий контакт — обычно это металлический болт или клемма с зелёно-жёлтой маркировкой, к нему нужно присоединить заземляющий провод люстры. Для этого провод необходимо зачистить, обжать наконечником при необходимости и закрепить под винтом или в клеммнике. После этого стоит проверить надёжность контакта, чтобы обеспечить защиту от токовых утечек. Важно убедиться, что сам заземляющий контакт в доме подключён к общей системе заземления.
Как правильно определить назначение каждого из трёх проводов люстры перед подключением?
Три провода в люстре обычно имеют разные функции: фазный, нулевой и заземляющий. Обычно заземляющий провод выделяется зелёно-жёлтой изоляцией, нулевой — синий, а фазный — коричневый или чёрный. Чтобы избежать ошибок, стоит внимательно изучить инструкцию к люстре или использовать мультиметр для проверки. При отсутствии маркировки можно проследить, к каким элементам внутри люстры подключён каждый провод. Правильное определение поможет избежать короткого замыкания и повысит безопасность.
Какие меры предосторожности нужно соблюдать при подключении люстры с тремя проводами?
Перед началом работы необходимо отключить питание на щитке, чтобы избежать поражения электрическим током. Рекомендуется использовать индикатор напряжения, чтобы убедиться, что в проводах нет тока. При соединении проводов следует использовать клеммники или специальные соединители, а не просто скрутки — это увеличит надёжность контактов и уменьшит риск окисления. Если в квартире отсутствует заземление, подключение заземляющего провода следует проконсультировать с электриком. Важно также правильно закрепить люстру и избегать натяжения проводов, чтобы исключить повреждения изоляции.
