Правильное подключение выключателя к лампочке требует понимания основных принципов электросети и соблюдения техники безопасности. В стандартной домашней проводке выключатель разрывает фазный провод, а нулевой остается непрерывным. Это обеспечивает надежное отключение питания и исключает риск поражения электрическим током при замене лампы.
Для работы понадобится мультиметр для проверки отсутствия напряжения, отвертка с изолированной рукояткой и качественные соединительные клеммы. Подключение производится согласно схеме: фаза от источника питания подается на один контакт выключателя, с другого контакта выключателя выходит провод к патрону лампы. Нулевой провод подключается напрямую к лампочке.
Важно убедиться, что напряжение в сети соответствует характеристикам лампы и выключателя. В большинстве случаев это 220 В переменного тока с частотой 50 Гц. Соблюдение маркировки проводов – коричневый или красный для фазы, синий – для нуля – облегчает монтаж и снижает вероятность ошибок.
Выбор подходящего выключателя для домашней электросети
При выборе выключателя необходимо учитывать номинальный ток нагрузки, который обычно составляет 6-10 А для осветительных приборов. Рекомендуется выбирать устройства с запасом по току не менее 20%, чтобы исключить перегрев и преждевременный выход из строя.
Тип механизма зависит от назначения: для одиночных светильников подходят одноклавишные выключатели, для групп освещения – двух- или трехклавишные модели. Для помещений с повышенной влажностью обязательны выключатели с защитой IP44 и выше.
Материал корпуса влияет на безопасность и долговечность. Корпуса из негорючего пластика с устойчивостью к УФ-излучению и механическим повреждениям предпочтительнее. Металлические корпуса используют в промышленных или специализированных установках, но не в стандартных жилых помещениях.
Обратите внимание на тип подключения: большинство бытовых выключателей рассчитаны на подключение по принципу разрыва фазы. Нейтраль, как правило, не подключается, за исключением современных моделей с подсветкой, где необходим дополнительный нулевой провод.
Для повышения надежности и безопасности выбирайте выключатели с сертификатами соответствия и возможностью замены механизма без замены рамки и лицевой панели.
Определение типа проводки для подключения выключателя
Для подключения выключателя важно сначала выявить тип существующей проводки: одно- или двухпроводная схема. Однопроводная система содержит только фазный проводник, при этом нулевой и заземляющий отсутствуют или подведены к лампочке отдельно. В такой схеме выключатель разрывает фазу, подаваемую на светильник.
Двухпроводная проводка включает фазу и ноль, оба подведены к лампочке. Здесь выключатель обычно подключается по фазовому проводу до светильника, а ноль идет напрямую к лампе. Для проверки используйте индикаторную отвертку: при касании к проводу под напряжением индикатор светится. При подключении выключателя важно разрывать именно фазный провод, нулевой оставлять непрерывным.
При отсутствии маркировки проводов замер напряжения мультиметром между проводами и корпусом поможет определить фазу (220 В) и ноль (около 0 В). Заземляющий провод обычно имеет зелено-желтую изоляцию и не используется в схеме выключателя.
Если проводка старая и сомнительная, рекомендуется проконсультироваться с электриком для замены или проверки соответствия стандартам безопасности. Правильное определение типа проводки снижает риск короткого замыкания и повышает надежность работы выключателя и светильника.
Подготовка инструментов и материалов для монтажа
Для подключения выключателя к лампочке необходимы инструменты и материалы, обеспечивающие безопасный и качественный монтаж.
- Инструменты:
- Отвёртка с плоским и крестовым жалом – для фиксации проводов и крепления выключателя.
- Пассатижи или плоскогубцы – для сгибания и зачистки проводов.
- Стриппер или нож для снятия изоляции – для аккуратного удаления изоляционного слоя с проводов.
- Индикатор напряжения – для проверки отсутствия питания перед работой.
- Изолента ПВХ – для дополнительной изоляции и фиксации проводов.
- Отвёртка с изолированной ручкой – для повышения безопасности при работе с электропроводкой.
- Материалы:
- Выключатель с нужным количеством клавиш и допустимым напряжением.
- Электрический кабель с сечением жил 1,5–2,5 мм², в зависимости от нагрузки лампочки.
- Клеммники или винтовые зажимы – для надежного соединения проводов без пайки.
- Монтажная коробка – для установки выключателя и защиты соединений.
- Лампочка подходящего типа и мощности (например, LED 7–12 Вт).
Перед началом монтажа убедитесь, что все инструменты исправны, а материалы соответствуют стандартам безопасности и электротехническим требованиям.
Отключение электропитания перед работой с проводкой
Перед началом подключения выключателя к лампочке необходимо полностью обесточить цепь, чтобы исключить риск поражения током и повреждения оборудования.
- Найдите автоматический выключатель или предохранитель, отвечающий за освещение в нужной зоне.
- Выключите соответствующий автомат в распределительном щите.
- Убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра на контактных зажимах проводов.
- Если у вас нет доступа к автоматам, отключите главный ввод питания в квартиру или дом.
Не пренебрегайте проверкой отсутствия напряжения даже при выключенном автомате, особенно если проводка старая или не соответствует стандартам.
- Используйте инструмент с изолированной рукояткой.
- Проверяйте инструмент на исправность перед применением.
- Работайте в сухих перчатках и обуви с изолирующей подошвой.
Только после подтверждения полной обесточенности можно приступать к подключению выключателя и лампочки, минимизируя риск аварий и травм.
Подключение фазного провода к выключателю
Для подключения фазного провода к выключателю необходимо предварительно отключить питание в распределительном щите. Фазный провод, обычно красного, коричневого или черного цвета, следует зачистить на длину около 10 мм, чтобы обеспечить надежный контакт. Важно использовать инструмент с изолированными ручками.
Выключатель оснащён двумя клеммами: входной (фазный) и выходной, ведущий к лампочке. Зачищенный конец фазного провода подключают к входной клемме выключателя. Контакт необходимо зажать крепко, но без чрезмерного усилия, чтобы не повредить провод или клемму.
После подключения фазного провода нужно проверить надёжность соединения – провод не должен выпадать при лёгком покачивании. Запрещено подключать нулевой провод к клеммам выключателя, это опасно и нарушает правила электробезопасности.
Завершив подключение, фазный провод, идущий к выключателю, следует аккуратно уложить в коробке, избегая пересечений и натяжений. Затем можно включить питание и проверить работу выключателя, убедившись, что он разрывает именно фазный провод.

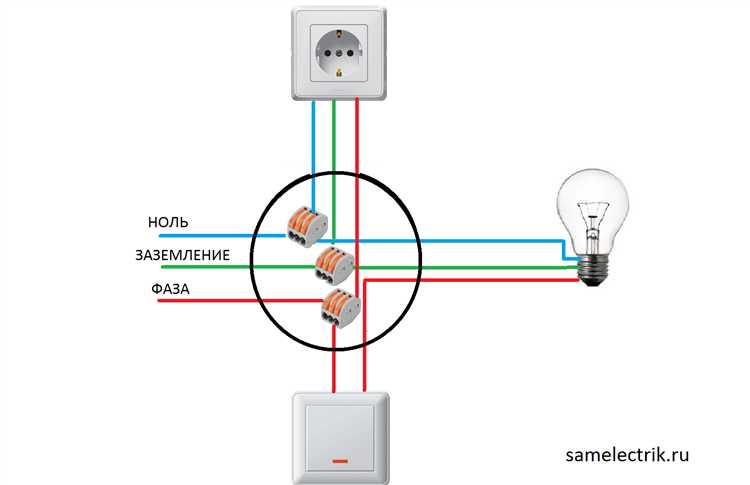

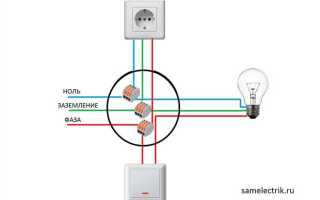

Соединение выключателя с лампочкой через распределительную коробку
Для подключения выключателя к лампочке через распределительную коробку необходимо точно определить провода и соблюдать порядок соединений. В распределительной коробке должны находиться как минимум три провода: фазный провод (обычно коричневый или красный), нулевой (синий) и провод к выключателю (часто тот же цвет, что и фаза, но с маркировкой или изоляцией другого цвета).
Сначала от питающего кабеля в распределительной коробке фаза соединяется с одним контактом выключателя через отдельный провод. Второй контакт выключателя соединяется с фазным проводом, идущим к лампочке. Нулевой провод напрямую подсоединяется к лампочке, минуя выключатель. Это обеспечивает замыкание и размыкание цепи именно по фазному проводу.
Все соединения в коробке необходимо выполнять методом скрутки с последующей пайкой или с помощью клеммных колодок, обеспечивающих надежный контакт и исключающих ослабление проводов. Для дополнительной безопасности рекомендуется изолировать каждое соединение термоусадочной трубкой или электроизоляционной лентой.
Перед подключением убедитесь в отключении питания на щитке и наличии подходящего инструмента: индикаторной отвертки, пассатижей и тестера для проверки целостности цепи. По завершении монтажа обязательно проверьте работу выключателя и отсутствие замыканий в распределительной коробке.
Проверка правильности подключения и безопасности контактов
Перед подачей питания обязательно отключите автоматический выключатель в распределительном щитке. Для проверки правильности подключения используйте тестер или индикаторную отвёртку. Контакты выключателя должны быть закреплены плотно, без видимых повреждений и коррозии.
Проверьте, что фазный провод подключён к входному контакту выключателя, а выходной контакт направлен к лампочке. Нулевой провод напрямую подсоединяется к лампе. Ошибка в подключении может привести к отсутствию управления светом или короткому замыканию.
После соединения проводов убедитесь в отсутствии оголённых участков за пределами клемм. Все жилы должны быть полностью зажаты под винтами, без люфта, чтобы исключить искрение и перегрев.
Испытайте выключатель нажатием: контакт должен переключаться чётко, без заеданий. При включённом питании проверьте индикатором отсутствие напряжения на корпусе и вокруг клемм для подтверждения изоляции.
Используйте защитные колпачки или изоленту на открытых местах соединений, если контакты остаются доступными. Для дополнительной безопасности рекомендуется установка автоматов с защитой от токов утечки и замыканий.
Включение питания и тестирование работы выключателя с лампочкой
Перед подачей напряжения убедитесь, что все соединения выполнены правильно и надежно закреплены. Проверьте отсутствие оголённых проводов вне клемм. Для безопасного включения питания отключите автоматический выключатель в щитке, затем подключите выключатель и лампочку согласно схеме.
Включите автоматический выключатель и измерьте напряжение на клеммах выключателя с помощью мультиметра. Оно должно соответствовать стандартному значению сети – 220 В ±10%. Отсутствие напряжения указывает на проблемы в проводке или на щитке.
Нажмите на выключатель: лампочка должна загораться без задержек и мерцаний. Если лампа не включается, проверьте правильность подключения фазного и нулевого проводов, а также целостность лампы. Для светодиодных ламп убедитесь в совместимости с выключателем.
Если лампочка горит постоянно, проверьте правильность подключения проводов к выключателю – возможно, фаза подана напрямую на лампу, минуя выключатель. В этом случае выключатель не будет разрывать цепь.
При любых нестабильных признаках работы, таких как мигание или перегрев выключателя, сразу отключите питание и проверьте контакты и качество соединений. Не допускайте длительной эксплуатации с такими дефектами, чтобы избежать повреждения оборудования и риска возгорания.
Вопрос-ответ:
Как правильно подключить выключатель к лампочке без ошибок?
Для подключения выключателя к лампочке нужно отключить питание, затем подключить один из проводов к клемме выключателя, а второй — к лампочке. Важно соблюдать полярность, если используется провод с маркировкой. После этого соединяют второй провод от выключателя с лампочкой. Все соединения нужно тщательно изолировать, чтобы избежать короткого замыкания и поражения электрическим током.
Можно ли подключить выключатель к лампочке самостоятельно без специальных знаний?
Да, если соблюдать меры безопасности и следовать простым правилам. Сначала нужно выключить электричество на щитке, чтобы избежать удара током. Далее соединить провода согласно схеме: один провод от питания к выключателю, второй от выключателя к лампочке. Если есть сомнения, лучше обратиться к специалисту, чтобы избежать проблем.
Какой инструмент понадобится для подключения выключателя к лампочке?
Для работы потребуется отвертка (обычно крестовая), кусачки или нож для зачистки проводов, а также индикатор напряжения, чтобы убедиться в отсутствии электричества. Иногда может понадобиться плоскогубцы для удобного закрепления проводов. Перед началом работы нужно проверить, что все инструменты исправны.
Почему лампочка не загорается после подключения выключателя?
Чаще всего причина в неправильном соединении проводов или отсутствии контакта. Нужно проверить, плотно ли зажаты провода в клеммах выключателя и лампы. Также стоит убедиться, что питание включено и предохранители целы. Если проводка старая, может понадобиться проверить состояние изоляции и целостность проводов.
Как определить, какой провод подключать к выключателю, если провода одинакового цвета?
В таких случаях используют индикатор напряжения или мультиметр. Сначала отключают питание, затем аккуратно включают, чтобы с помощью прибора определить, какой провод является фазным. Обычно к выключателю подключают именно фазный провод. Если нет возможности измерить — лучше вызвать электрика, чтобы избежать ошибок и повреждений.
Как правильно подключить выключатель к лампочке без ошибок?
Для подключения выключателя к лампочке сначала нужно отключить питание в распределительном щите. Затем один из проводов, идущих к лампочке, разрезается, и в разрыв подключается выключатель — обычно это фазный провод. Нулевой провод при этом не трогается и напрямую соединяется с лампочкой. После подключения всех соединений выключатель фиксируется в коробке, а лампочка устанавливается на патрон. Перед включением питания важно проверить правильность соединений с помощью тестера или индикаторной отвертки, чтобы избежать короткого замыкания или удара током.
