Неправильно подобранный автоматический выключатель – частая причина перегрева кабелей, ложных срабатываний и выхода оборудования из строя. Точный расчет номинального тока автомата позволяет исключить эти риски, обеспечив надежную защиту линии от перегрузок и коротких замыканий.
Первый параметр, от которого зависит выбор автомата, – допустимый ток для используемого кабеля. Например, медный провод сечением 2,5 мм² при скрытой прокладке выдерживает до 21 А. Соответственно, автомат должен иметь номинал не выше этой величины, чтобы не допустить перегрева изоляции.
Второй фактор – расчетная нагрузка. Если суммарная мощность подключенных к цепи устройств составляет 4,6 кВт, а напряжение – 230 В, ток нагрузки составит 4600 / 230 ≈ 20 А. Автомат в этом случае должен иметь номинал немного выше, например 25 А, но только если позволяет сечение кабеля.
Также учитывается тип нагрузки. Для цепей с электродвигателями или индуктивными нагрузками используют автоматы с характеристикой C или D, чтобы избежать ложных срабатываний при пусковых токах. Для освещения и розеток – характеристика B.

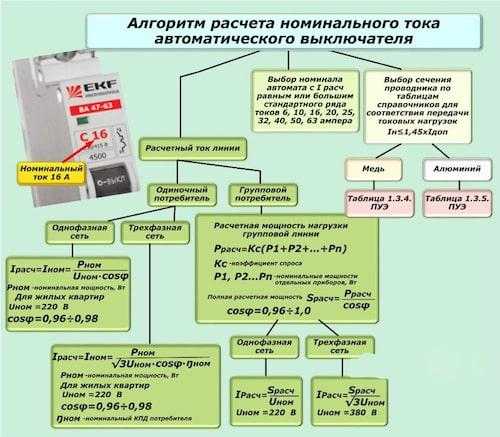

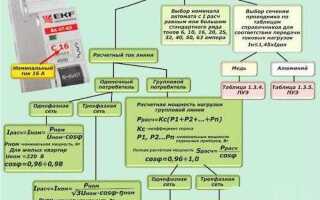

Автомат выбирается так, чтобы его номинальный ток не превышал допустимый для кабеля, но при этом был достаточен для расчетной нагрузки. При этом минимальный запас по току должен составлять около 10–15% от расчетной величины, если нет резких пусковых токов.
Как выбрать номинальный ток автомата для защиты проводки

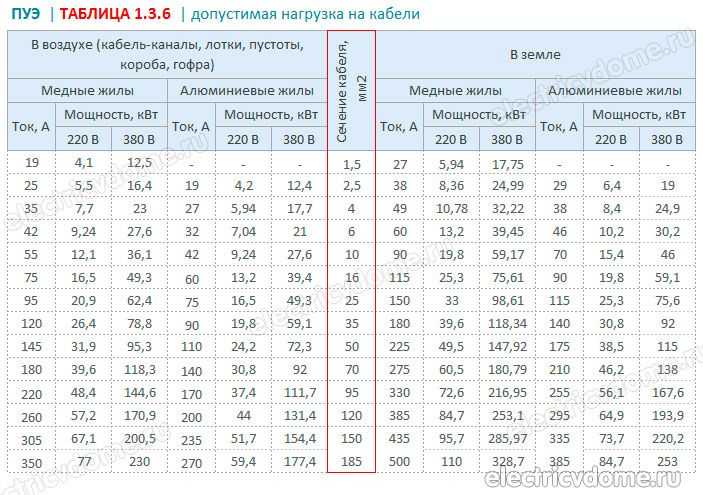

Номинальный ток автомата подбирается строго по сечению и материалу проводника, а не по нагрузке. Для медного кабеля сечением 1,5 мм² максимальный автомат – 16 А, при условии открытой прокладки. Если кабель проложен в трубах или в утеплённой конструкции, допустимый ток снижается – выбирается автомат на 10 А.
Кабель сечением 2,5 мм² допускает использование автомата на 25 А только при свободной прокладке в воздухе. В стенах, гофре или при одновременной прокладке нескольких линий выбирается автомат на 16 или 20 А.
Для алюминиевых проводников допустимый ток ниже: при сечении 2,5 мм² – не более 16 А. При любом сомнении приоритет отдается защите кабеля, а не номинальной нагрузке.
Если цепь питает розеточную группу, используется автомат на 16 А при кабеле 2,5 мм². Для освещения – 10 А и кабель 1,5 мм². Установка автомата с номиналом выше допустимого для провода создаёт риск перегрева и пожара.
Обязательно учитываются условия прокладки: температура, способ укладки, число параллельных кабелей. Эти факторы влияют на токовую нагрузочную способность проводника и требуют корректировки номинала автомата вниз.
Какие факторы влияют на расчет тока защиты при коротком замыкании
Длина и сечение кабеля напрямую определяют сопротивление линии. Чем длиннее кабель и меньше его сечение, тем выше сопротивление, а следовательно – ниже ток короткого замыкания. Это критично при расчете автомата: при недостаточном токе КЗ устройство может не сработать вовремя.
Материал проводника также влияет на сопротивление. Медные кабели имеют более низкое удельное сопротивление по сравнению с алюминиевыми, что приводит к более высоким токам короткого замыкания при прочих равных условиях.
Напряжение сети – ключевой параметр. При более высоком напряжении (например, 400 В против 230 В) ток КЗ увеличивается, что требует установки автомата с более высокой отключающей способностью.
Источник питания определяет уровень возможного тока. Если используется трансформатор с высокой мощностью короткого замыкания, токи могут достигать десятков килоампер. В этом случае необходимо выбирать автомат с высокой предельной отключающей способностью (например, не менее 10 кА).
Импеданс питающей сети должен учитываться при проектировании. При низком внутреннем сопротивлении сети ток короткого замыкания будет выше. Это особенно важно при подключении к подстанции или к мощным генераторам.
Тип системы заземления (TN, TT, IT) влияет на величину тока замыкания на землю. В системах TT ток может быть недостаточен для отключения автомата, и тогда требуется УЗО. В системах TN возможны высокие токи КЗ, что упрощает срабатывание автоматов, но требует точного подбора номинала.
Наличие пусковых токов в цепи, особенно в нагрузках с двигателями или трансформаторами, требует учета селективности. Автомат должен отличать пусковую перегрузку от короткого замыкания, иначе возможно ложное срабатывание.
Как учитывать тип нагрузки при расчете тока автомата
Характер нагрузки напрямую влияет на выбор номинала автоматического выключателя. При расчете необходимо учитывать пусковые токи, продолжительность работы и режимы потребления.
Для активной нагрузки (освещение, нагревательные элементы) расчет тока ведется по формуле:
I = P / (U × cosφ),
где I – ток, P – мощность нагрузки в ваттах, U – напряжение сети, cosφ – коэффициент мощности (обычно равен 1 для активной нагрузки).
Для электродвигателей и других индуктивных потребителей нужно учитывать кратковременное превышение тока при запуске. Пусковой ток может в 5–7 раз превышать номинальный. В этом случае автомат подбирается с учетом типа расцепителя:
| Тип автомата | Характер нагрузки | Особенности выбора |
|---|---|---|
| B | Линейная, без пусковых токов | Срабатывание при 3–5×In |
| C | Нагрузка с умеренными пусковыми токами | Срабатывание при 5–10×In |
| D | Мощные двигатели, трансформаторы | Срабатывание при 10–20×In |
При питании асинхронных двигателей номинал автомата должен превышать расчетный ток минимум на 15–25%, чтобы избежать ложных срабатываний при пуске. При этом важно, чтобы кабельная линия выдерживала ток отсечки без перегрева.
Импульсная нагрузка (сварочные аппараты, источники питания) требует использования автоматов с повышенной токовой отсечкой (тип D или специализированные модели), поскольку стандартные B или C будут срабатывать преждевременно.
Нагрузки с переменной мощностью (например, кондиционеры) требуют анализа максимального потребляемого тока в рабочем режиме. Расчет ведется по паспортному значению Imax, увеличенному на запас 10–20%.
Что важно при выборе автомата для защиты силовых и осветительных цепей

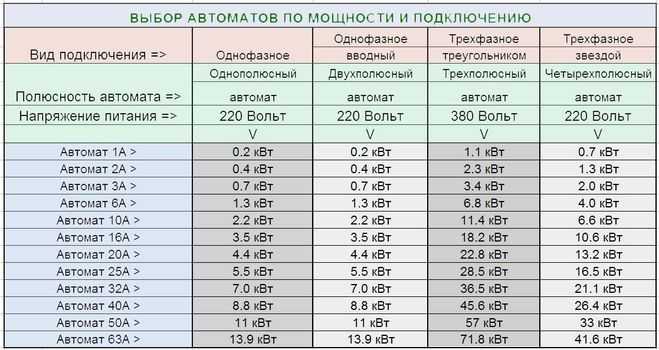

Номинальный ток автомата должен быть строго согласован с током нагрузки. Для осветительных цепей чаще выбирают автоматы на 6–16 А, так как суммарная мощность светильников редко превышает 3–3,5 кВт. Для силовых цепей – от 16 А и выше, в зависимости от подключаемого оборудования. Например, для цепи с электроплитой мощностью 7 кВт потребуется автомат на 32 А.

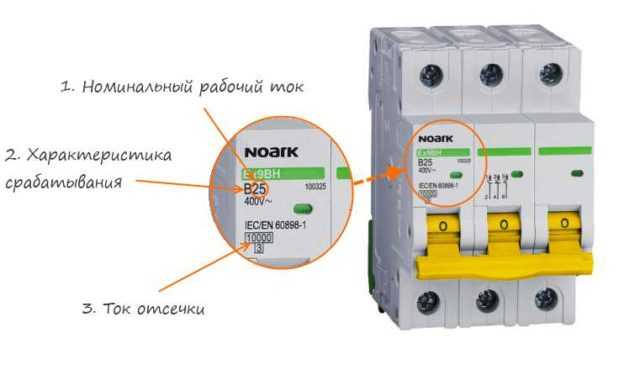

Характеристика срабатывания (тип автомата) критична. Для осветительных цепей применяются автоматы с характеристикой B, обеспечивающей защиту от перегрузки и короткого замыкания при малых пусковых токах. Для силовых цепей, где возможны кратковременные пусковые токи (электродвигатели, компрессоры), предпочтительны автоматы с характеристикой C или D. Тип C срабатывает при токах в 5–10 раз выше номинального, тип D – при 10–20-кратных пусковых токах.
Коммутационная способность автомата должна соответствовать уровню возможного короткого замыкания в точке установки. В жилых зданиях обычно достаточно автомата с отключающей способностью 4.5 или 6 кА. В промышленных сетях – не менее 10 кА.
Сечение проводника напрямую влияет на выбор автомата. Нельзя устанавливать автомат с номиналом выше допустимого для провода. Например, медный кабель сечением 1.5 мм² допускает ток до 19 А, поэтому автомат на 25 А приведёт к перегреву и риску возгорания.
Количество полюсов выбирается в зависимости от схемы подключения. Для однофазных осветительных цепей – однополюсной автомат, для трёхфазной силовой нагрузки – трёх- или четырёхполюсной. При этом важно учитывать необходимость отключения нулевого проводника в цепях с возможными перекосами фаз.
Селективность защиты обеспечивает правильную последовательность отключения при коротком замыкании. Автомат, установленный ближе к нагрузке, должен сработать первым. Для этого выбираются автоматы с разной времятоковой характеристикой или используется селективная серия (обозначается буквой S).
Как правильно учитывать рабочий ток при расчете защитного автомата
Первым шагом необходимо измерить или рассчитать ток в точке подключения, учитывая все активные и реактивные нагрузки. Для электроприборов с переменной нагрузкой берут усредненное значение за период работы. При этом важно учесть пусковые токи, которые могут превышать номинал в 5–10 раз, особенно для двигателей и компрессоров.
Для бытовых и офисных цепей расчет ведется с учетом коэффициента одновременности: если несколько приборов работают не постоянно одновременно, суммарный ток уменьшается. Для промышленного оборудования применяют коэффициенты загрузки, которые определяют фактический ток как долю от максимального.
Не следует брать номинал автомата равным точно рабочему току – это приведет к ложным срабатываниям при кратковременных пиковых нагрузках. Рекомендуется увеличить расчетный ток на 10–20%, чтобы обеспечить надежность работы и избежать частых отключений.
В случаях, когда нагрузка имеет высокие пусковые токи, автомат выбирают с учетом выдержки времени или применяют моторные автоматы с тепловыми расцепителями. Для линий освещения и мелких нагрузок допускается выбирать автомат с током на 1,25–1,5 выше рабочего.
При использовании приборов с электронными блоками питания следует учитывать их пиковые импульсные токи, которые могут вызвать срабатывание автомата. Здесь важно проверить характеристики автомата по селективности и уровню чувствительности.
Итоговая рекомендация – базировать расчет на фактическом или измеренном токе с учетом динамики нагрузки, корректируя номинал автомата в сторону увеличения с учетом специфики оборудования и условий эксплуатации.
Роль коэффициента кратности в расчете тока автомата
Коэффициент кратности – числовой множитель, определяющий отношение рабочего тока защищаемой цепи к номинальному току автоматического выключателя. Его правильный выбор критичен для корректной защиты оборудования и минимизации ложных срабатываний.
Основные принципы применения коэффициента кратности:
- Определение максимального рабочего тока нагрузки. Коэффициент кратности учитывает возможные пусковые и перегрузочные токи, которые превышают номинальный ток оборудования.
- Выбор номинала автомата с учетом допустимого перегрузочного режима. Например, при коэффициенте 1,25 автомат должен выдерживать ток на 25% выше номинального без срабатывания.
- Учет типа нагрузки. Для индуктивных или ёмкостных нагрузок коэффициент кратности увеличивается (1,3–1,5), чтобы компенсировать пусковые токи и избежать преждевременного отключения.
Рекомендуемые значения коэффициента кратности:
- Для резистивных нагрузок – 1,1–1,15;
- Для электродвигателей и трансформаторов – 1,3–1,6;
- Для цепей с длительными перегрузками – до 1,8, при обязательном контроле температуры проводников.
Практические рекомендации:
- Избегайте выбора автомата с коэффициентом кратности меньше 1, поскольку это приведет к частым ложным срабатываниям.
- При расчете учитывайте специфику пусковых токов оборудования – данные берите из паспортных характеристик.
- В системах с большим количеством параллельных потребителей коэффициент кратности корректируют исходя из суммарного тока и характера нагрузки.
- Всегда проверяйте соответствие выбранного автомата нормативным требованиям по безопасности и эксплуатации.
Как проверить правильность выбранного тока защиты с помощью тестирования

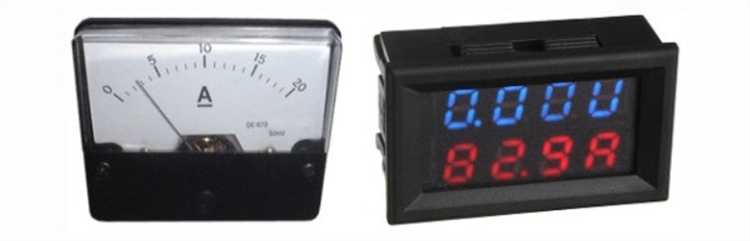

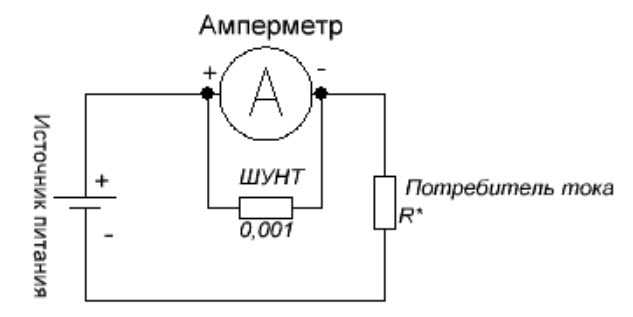

Для проверки корректности выбранного тока автомата используют метод моделирования перегрузки и короткого замыкания. На первом этапе необходимо измерить реальный ток нагрузки с помощью амперметра или токовых клещей. Значение тока должно быть меньше номинального тока автомата с запасом не менее 25% для предотвращения ложных срабатываний.
Далее проводится тест отключения при перегрузке: постепенно увеличивают нагрузку, фиксируя момент срабатывания автомата. Этот ток должен соответствовать установленному номиналу защиты с допустимым отклонением ±10%. При значительном расхождении проводят повторный расчет или замену автомата.
Для проверки защиты от короткого замыкания используют тестовый импульс тока, кратковременно превышающий номинальный ток в 5–10 раз. Автомат должен сработать мгновенно, без задержек. Отсутствие срабатывания или задержка указывает на неправильный подбор токового порога или неисправность устройства.
Рекомендуется проводить тестирование не реже одного раза в год и после значительных изменений в электрической цепи. Для безопасности тесты проводят с отключением оборудования от сети и соблюдением всех мер защиты.
Вопрос-ответ:
Как правильно определить номинальный ток автоматического выключателя для бытовой электропроводки?
Для выбора номинального тока автомата нужно знать суммарную мощность подключаемых приборов и напряжение сети. Рассчитывают общий ток нагрузки по формуле I = P / U, где P — суммарная мощность в ваттах, а U — напряжение в вольтах. К полученному значению следует добавить запас около 20-25 % для учета пусковых токов и возможных колебаний нагрузки. Затем выбирают ближайший больший стандартный номинал автомата.
Почему нельзя просто установить автомат с номиналом, превышающим расчетный ток?
Установка автомата с завышенным номиналом снижает уровень защиты и может привести к перегреву проводки или пожару. Автоматический выключатель должен срабатывать при токе, превышающем допустимый для кабеля, чтобы предотвратить повреждение изоляции и избежать аварийных ситуаций. Если ток срабатывания слишком высокий, опасное состояние может остаться незамеченным.
Какие параметры кабеля влияют на выбор тока автомата?
Основными характеристиками кабеля являются его сечение и материал жилы. Чем больше сечение, тем больший ток кабель может безопасно пропускать. Также важна температура окружающей среды и способ прокладки проводки (в воздухе, в земле, в трубах), так как это влияет на тепловой режим. Эти факторы учитывают при выборе автомата, чтобы обеспечить согласование с допустимыми нагрузками кабеля.
Можно ли использовать один автомат для защиты нескольких розеток или приборов? Как это влияет на расчет тока?
Да, один автомат можно применять для группы розеток или нескольких устройств, если их суммарный ток не превышает номинал автомата. При расчёте необходимо сложить мощность всех подключаемых приборов и определить общий ток нагрузки. Если нагрузка разнообразная, стоит учитывать, что не все приборы работают одновременно на полную мощность, но важно предусмотреть максимальный возможный ток для надежной защиты.
Как учитывать пусковые токи двигателей и других электроприборов при выборе автомата?
Многие электроприборы, особенно с двигателями (например, насосы, компрессоры), имеют пусковые токи, значительно превышающие рабочие. Для таких случаев выбирают автоматы с повышенным пусковым резервом или используют специализированные устройства с задержкой срабатывания. При расчёте номинала автомата рекомендуется учитывать максимальный ток пуска, чтобы автомат не отключался при нормальном запуске оборудования.
Как правильно выбрать номинальный ток автомата для защиты электрической цепи?
Номинальный ток автомата должен соответствовать максимальному току, который будет протекать через защищаемую цепь при нормальной работе. Обычно он подбирается исходя из сечения проводника и расчетной нагрузки. Для начала необходимо определить ток нагрузки по формуле I = P / (U × cosφ), где P — мощность нагрузки, U — напряжение сети, а cosφ — коэффициент мощности. Затем выбирают автомат с номинальным током, немного превышающим рассчитанное значение, чтобы избежать ложных срабатываний, но при этом достаточно низким для защиты проводки от перегрузок.
