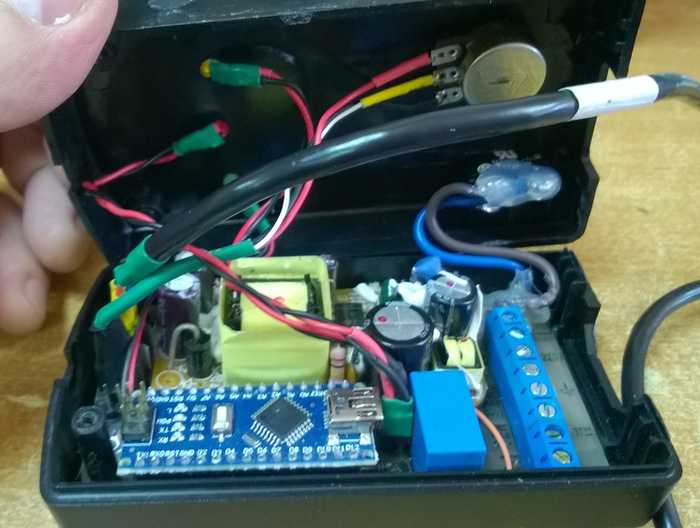

Как сделать контроллер температуры на ардуино

Точная терморегуляция необходима в проектах, где даже незначительные колебания температуры влияют на результат – от инкубаторов до 3D-принтеров. В основе предлагаемого решения – микроконтроллер Arduino Uno, цифровой датчик температуры DS18B20 и реле для управления нагревательным элементом. Такой набор позволяет реализовать простой, но надёжный ПИД-контроллер.

DS18B20 – термодатчик с цифровым выходом и точностью до ±0.5°C в диапазоне от –10 до +85°C. Он подключается по шине OneWire, что упрощает схему и позволяет использовать несколько датчиков на одной линии. Arduino Uno читает данные с DS18B20, анализирует их и управляет реле, замыкающим или размыкающим цепь питания нагревателя.

Рекомендуется использовать библиотеку DallasTemperature для опроса датчиков и PID_v1 для вычисления управляющего воздействия. Начальные параметры ПИД-регулятора следует подбирать экспериментально. Например, для плавного нагрева воды в резервуаре объёмом 1 литр подойдут значения: Kp = 2.0, Ki = 5.0, Kd = 1.0.

Контроллер можно дополнить функцией гистерезиса, чтобы избежать частых срабатываний реле. Альтернативный подход – использовать транзисторный ключ и широтно-импульсную модуляцию для более точного регулирования мощности нагревателя. При использовании ПИД-регулирования с ШИМ важно применять мощный MOSFET с активным охлаждением.

Для повышения надёжности системы следует предусмотреть аварийное отключение при выходе температуры за допустимые пределы. Это реализуется дополнительной проверкой условий в основном цикле программы Arduino. В случае ошибки логика отключает питание нагрузки и сигнализирует об этом светодиодом или звуковым сигналом.

Выбор подходящего температурного датчика для Arduino

DS18B20 – цифровой термодатчик с точностью до ±0.5°C в диапазоне от –10°C до +85°C. Подключается по шине 1-Wire, требует всего одного цифрового пина. Имеет уникальный 64-битный адрес, позволяющий использовать несколько датчиков на одной линии. Подходит для задач, где необходима высокая точность и возможность масштабирования, например, в системах климат-контроля или аквариумных контроллерах.

DHT22 (AM2302) измеряет температуру и влажность. Точность температурного канала – ±0.5°C, диапазон от –40°C до +80°C. Выдаёт данные каждые 2 секунды. Требует точного соблюдения временных задержек при обмене данными. Рекомендуется для бытовых контроллеров, где важен баланс между функциональностью и ценой.

LM35 – аналоговый датчик с линейной зависимостью выходного напряжения от температуры: 10 мВ/°C. Не требует калибровки. Диапазон измерений от 0°C до +100°C. Нуждается в точном АЦП и экранированных проводах на больших расстояниях. Целесообразен при использовании с Arduino с внешним прецизионным АЦП или при наличии усилителя сигнала.

NTC-термистор – недорогой аналоговый элемент. Сопротивление уменьшается при повышении температуры. Требует делителя напряжения и калибровки по формуле Штейнхарта–Харта или по таблице. Обладает высокой чувствительностью, но нестабилен при значительных изменениях окружающей среды. Рекомендуется для опытов и проектов с ограниченным бюджетом.

Схема подключения датчика температуры к Arduino

Для точного измерения температуры чаще всего используется цифровой датчик DS18B20. Он подключается по однопроводному интерфейсу и обеспечивает высокую точность измерений до 0.0625°C. Подключение осуществляется по следующей схеме:

Пин DS18B20	Подключение к Arduino
VDD	5V
GND	GND
DQ	Цифровой пин (рекомендуется D2)

Перед подключением убедитесь, что датчик имеет нужную модификацию: для работы в режиме «parasite power» подключение VDD необязательно, но для стабильности рекомендуется использовать обычное питание 5V. Один Arduino может считывать данные с нескольких DS18B20, подключённых параллельно к одному цифровому пину – каждому присваивается уникальный 64-битный адрес, который читается через библиотеку OneWire.

Настройка считывания данных с датчика в Arduino IDE

Откройте Arduino IDE. Установите библиотеку OneWire через «Скетч» → «Подключить библиотеку» → «Управление библиотеками», затем найдите и установите DallasTemperature.

Включите библиотеки в скетч:

#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

Инициализируйте сенсор в функции setup():

void setup() {
Serial.begin(9600);
sensors.begin();
}

В функции loop() запросите температуру и выведите её в монитор порта:

void loop() {
sensors.requestTemperatures();
float temperature = sensors.getTempCByIndex(0);
Serial.println(temperature);
delay(1000);
}

Для корректного отображения данных в мониторе установите скорость порта на 9600 бод. Убедитесь, что выбран правильный COM-порт и плата в меню «Инструменты». Если показания не появляются, проверьте подключение, резистор и адрес устройства через пример «DallasTemperature» → «Tester».

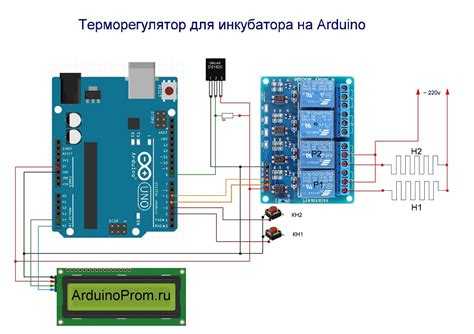

Реализация логики включения и отключения нагревателя

Для управления нагревателем используется цифровой выход Arduino, подключённый к управляющему входу реле или MOSFET. Прямое включение осуществляется подачей логического уровня HIGH на соответствующий пин, отключение – уровнем LOW. Ключевой момент – определение условий срабатывания.

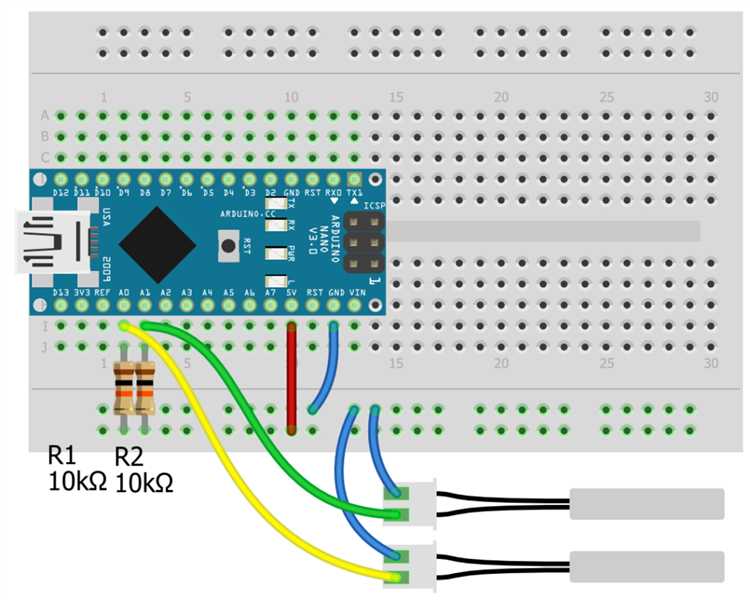

Температура измеряется с помощью термистора, подключённого к аналоговому входу. Значение с датчика преобразуется в температуру через калиброванную формулу. После этого сравнивается с установленным порогом.

Если текущая температура ниже заданной минус гистерезис (например, 24°C при уставке 25°C и гистерезисе 1°C), нагреватель включается. Отключение происходит, когда температура поднимается выше уставки. Такой подход исключает дрожание реле при колебаниях температуры около порогового значения.

Логика реализуется в основном цикле loop() с периодичностью опроса датчика не чаще 500 мс во избежание частых переключений. Пример реализации:

const int heaterPin = 8;
const float setPoint = 25.0;
const float hysteresis = 1.0;
void loop() {
float temp = readTemperature();
static bool heaterOn = false;
if (!heaterOn && temp < setPoint - hysteresis) {
digitalWrite(heaterPin, HIGH);
heaterOn = true;
} else if (heaterOn && temp >= setPoint) {
digitalWrite(heaterPin, LOW);
heaterOn = false;
}
delay(500);
}

Переменная heaterOn исключает лишние операции записи в порт, минимизируя шумы и повышая стабильность. Использование гистерезиса строго обязательно для систем с релейным управлением.

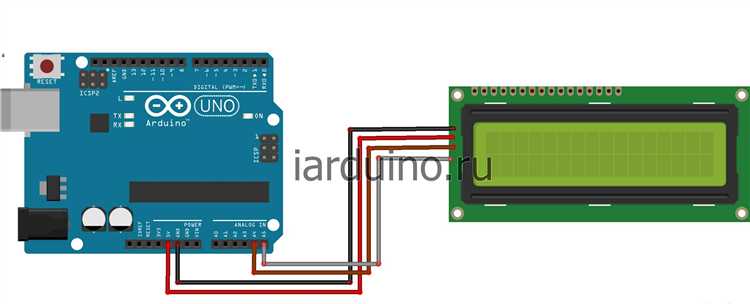

Добавление дисплея для отображения текущей температуры

Подключите дисплей следующим образом: SDA к A4, SCL к A5 (на Arduino Uno). Питание – 5V и GND. Для работы потребуется библиотека LiquidCrystal_I2C, которую можно установить через библиотечный менеджер Arduino IDE.

После подключения и установки библиотеки инициализируйте дисплей в коде: LiquidCrystal_I2C lcd(0x27, 16, 2);. Адрес 0x27 – стандартный для большинства модулей, но его можно уточнить с помощью скетча I2C Scanner.

Обновление данных выполняйте с интервалом не менее 500 мс для стабильного отображения. Для повышения читаемости ограничьте количество десятичных знаков, например, lcd.print(temp, 1);.

Такой дисплей позволяет оперативно контролировать текущие показания без необходимости подключения к компьютеру или внешнему интерфейсу.

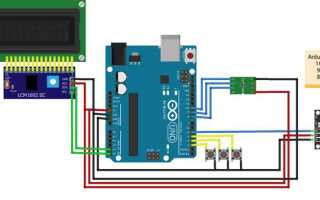

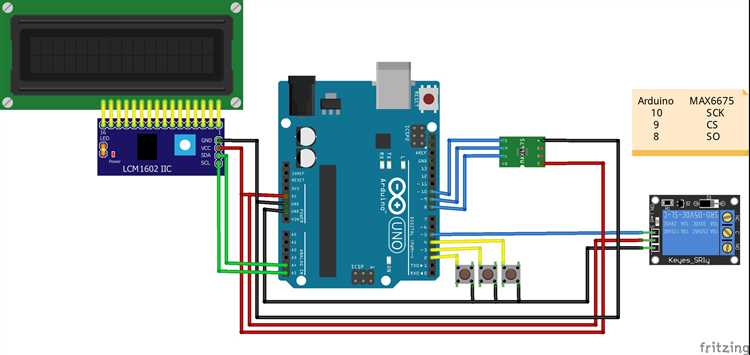

Настройка порогов температуры через переменные или кнопки

Для точного контроля температуры важно задать пороги включения и выключения устройства. Обычно эти пороги хранятся в переменных, которые можно изменять динамически через кнопки, подключённые к Arduino.

Объявление порогов: создайте две переменные, например, int tempMin = 20; и int tempMax = 30;, задающие минимальную и максимальную температуру.
Изменение значений кнопками: подключите кнопки к цифровым входам с подтягивающими резисторами. Например, кнопка «Увеличить» связана с pin 2, «Уменьшить» – с pin 3.
Обработка нажатий: в основном цикле скетча проверяйте состояние кнопок. При удержании кнопки увеличения tempMax повышается на 1 градус, при удержании кнопки уменьшения – понижается. Аналогично для tempMin, если предусмотрено отдельное управление.
Ограничения значений: добавьте проверки, чтобы пороги не пересекались и оставались в разумных пределах. Например, tempMin не может быть выше tempMax - 2, а значения не выходят за диапазон 0–100°C.
Дебаунс кнопок: используйте простую задержку или библиотеку для устранения дребезга, чтобы изменения происходили только при реальных нажатиях.
Сохранение настроек: для постоянного хранения порогов используйте EEPROM, записывая значения при изменении, чтобы настройки сохранялись после перезагрузки Arduino.

Такой подход обеспечивает гибкую и точную настройку порогов температуры без необходимости перепрошивки устройства.
