Как сделать заземление в частном доме

Нарушения в системе заземления – одна из частых причин выхода из строя бытовой техники и поражений электрическим током. В частном доме этот элемент электробезопасности особенно критичен, поскольку ответственность за монтаж полностью лежит на владельце. Грамотно организованное заземление защищает не только от коротких замыканий, но и от перенапряжений, вызванных грозовыми разрядами или авариями в сети.

Минимально допустимое сопротивление контура заземления для однофазной сети 220 В не должно превышать 30 Ом. Для трехфазной сети 380 В – 10 Ом. На практике эти значения достигаются за счёт правильного выбора материалов, схемы контура и глубины установки электродов. Один из наиболее доступных вариантов – треугольная схема с тремя вертикальными стержнями длиной от 2,5 до 3 метров, соединёнными горизонтальной полосой.

Заземляющие элементы должны быть выполнены из коррозионностойких материалов: оцинкованная сталь сечением не менее 40×4 мм или круглая сталь диаметром от 10 мм. Для соединения используется сварка или болтовое соединение с антикоррозийной защитой. Контур заземления размещается на расстоянии не менее 1 метра от фундамента дома, чтобы избежать его промерзания и разрушения из-за электрохимической коррозии.

Измерение сопротивления проводится после окончания монтажа с помощью мегаомметра или специализированного прибора – измерителя сопротивления заземления. Только после подтверждения нормативных значений заземление можно подключать к щиту. Обязательное условие – наличие шины заземления внутри щитка, к которой подсоединяются все заземляемые элементы.

Как выбрать тип заземления для конкретных условий участка

Оптимальный тип заземления зависит от геологии, уровня грунтовых вод, площади участка и предполагаемой нагрузки на систему. При выборе важно учитывать удельное сопротивление почвы. В глине и чернозёме достаточно традиционного вертикального заземления: металлические штыри длиной 2–3 метра заглубляют на расстоянии 1,2–1,5 метра друг от друга.

Если участок песчаный или скалистый, вертикальное заземление будет неэффективным. Здесь применяют горизонтальное заземление: прокладывают металлическую полосу или провод на глубине не менее 0,5 метра по периметру здания или в форме треугольника с длиной стороны от 3 метров. При высоком сопротивлении грунта стоит комбинировать вертикальные и горизонтальные элементы.

При высоком уровне грунтовых вод (менее 1 метра до поверхности) вертикальные штыри быстро корродируют. Рекомендуется использовать медные или оцинкованные материалы, либо монтировать контур из горизонтальных проводников выше уровня воды, при этом увеличивая площадь контакта с грунтом.

На небольших участках, где невозможно соблюсти расстояния, эффективным решением будет применение глубинного заземления: стальной стержень длиной до 30 метров забивают вертикально. Это позволяет достичь устойчивого контакта с низкоомным слоем почвы.

Важно: выбирать конструкцию нужно на основе замеров сопротивления растеканию тока. Нормативное значение для защитного заземления – не выше 4 Ом. Без измерений установка может быть неэффективной и опасной.

Какие материалы использовать для устройства заземляющего контура

Для долговечного и эффективного заземления применяются токопроводящие материалы с высокой коррозионной стойкостью и достаточным сечением. Наиболее распространённые – сталь, омеднённая сталь и медь.

Оцинкованная сталь – бюджетный вариант. Используются полосы сечением не менее 4×40 мм или прутки диаметром от 10 мм. Главный недостаток – слабая устойчивость к коррозии в кислых и влажных грунтах. В таких условиях срок службы не превышает 5–7 лет.

Омеднённые заземлители – оптимальный компромисс по цене и ресурсу. Представляют собой стальной сердечник с гальваническим медным покрытием толщиной 250–300 мкм. Допускается применение вертикальных штырей диаметром 14–16 мм и длиной от 1,5 м. Их соединение выполняется латунными или медными клеммами.

Медь – максимально надёжный, но дорогостоящий вариант. Используются шины сечением не менее 50 мм² или прутки диаметром от 10 мм. Срок службы – более 30 лет. Не допускается контакт меди с алюминием и оцинкованной сталью из-за гальванической коррозии.

Для соединения элементов применяется сварка (термитная или электродуговая), либо болтовое соединение с антикоррозионной обработкой. Все соединения должны быть механически прочными и защищены от окисления.

Важную роль играет проводник от заземляющего контура до щита. Допускается медный кабель сечением от 16 мм² (для однофазной сети) и от 25 мм² (для трёхфазной). При использовании стали – полоса не менее 4×40 мм.

Выбор материала зависит от характеристик грунта, бюджета и требуемого срока эксплуатации. В агрессивных почвах предпочтительна медь или омеднённая сталь с дополнительной защитой.

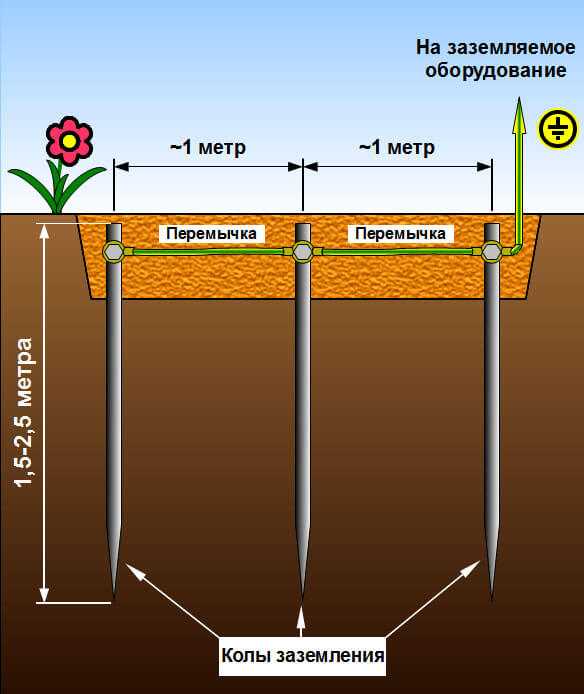

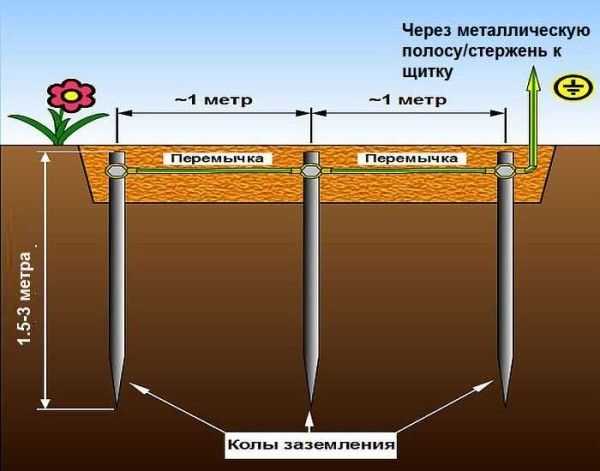

Как рассчитать глубину и расположение заземляющих электродов

Глубина погружения заземляющего электрода зависит от типа грунта, уровня грунтовых вод и расчетного сопротивления заземления. В глинистых и суглинистых почвах стержни заглубляют не менее чем на 2,5–3 метра, в песчаных – от 3 метров и глубже. При высоком уровне грунтовых вод глубина должна быть такой, чтобы нижняя часть электрода находилась ниже этого уровня круглый год.

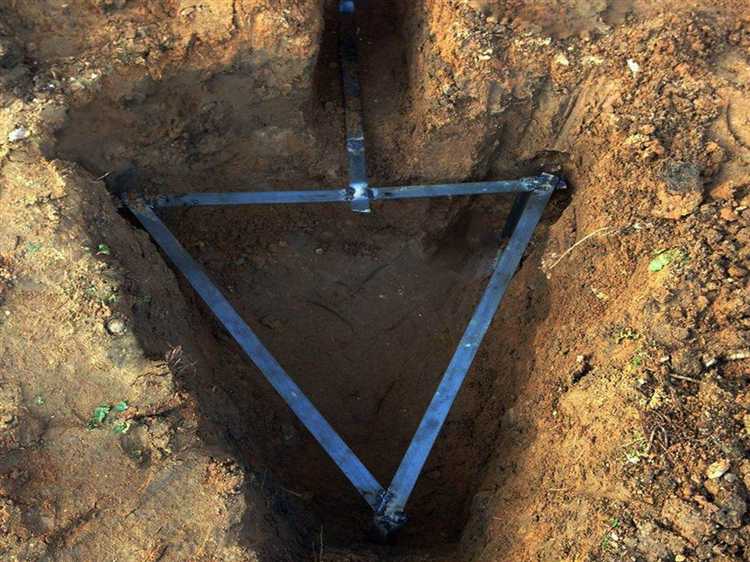

Оптимальное расположение электродов – в форме равностороннего треугольника или прямой линии, если участок ограничен. Расстояние между вертикальными стержнями должно быть не менее 2–3 их длин. Например, при длине стержня 3 метра, расстояние между ними должно составлять 6–9 метров. Это снижает взаимное влияние электродов и обеспечивает равномерное распределение тока.

Для эффективного контакта с грунтом важно обеспечить плотное прилегание стержня к стенкам пробуренного отверстия. При установке в скальных или сильно каменистых почвах используют горизонтальные полосы, заглубленные на 0,5–0,7 метра, протянутые на длину 10–20 метров. Электроды не размещают ближе 1 метра к фундаменту, чтобы избежать разрушения конструкции из-за блуждающих токов.

Расчёт сопротивления заземления выполняют по формуле для одиночного вертикального электрода или системы из нескольких элементов. При сопротивлении выше нормативного значения (не более 4 Ом для бытовых объектов) увеличивают количество электродов или глубину их установки. Контрольное измерение проводят после полного монтажа, с использованием мегаомметра или прибора типа М416.

Пошаговая инструкция по монтажу заземляющего устройства

Для безопасного подключения заземления в частном доме следует выполнить несколько последовательных шагов. Рассмотрим подробную инструкцию по монтажу заземляющего устройства.

1. Подготовка материалов и инструментов

Перед началом работы убедитесь, что у вас есть все необходимые материалы: медные или стальные стержни диаметром 14-16 мм, кабель для заземления сечением 6-10 мм², зажимы и изолента. Также понадобятся инструменты: молоток, бур для сверления отверстий, пассатижи и строительный уровень.

2. Выбор места для установки

Выберите место для установки заземляющего электрода. Он должен быть расположен на расстоянии не менее 2 метров от дома, вдали от канализационных труб и других подземных коммуникаций. Глубина установки электрода не должна быть менее 2 метров, чтобы гарантировать надежное заземление.

3. Установка заземляющего электрода

Используя бур, прокопайте отверстие на выбранном месте для установки электрода. Если используется стальной стержень, его следует забить в землю с помощью молотка, обеспечив его вертикальное положение. Если используется заземляющий провод, его необходимо протянуть через отверстие и закрепить на глубине не менее 2 метров.

4. Подключение заземляющего проводника

После установки электрода подключите к нему медный провод. Для этого используйте специальные зажимы, обеспечивающие надежное и долговечное соединение. Провод должен быть прокладываться по грунту и не иметь перегибов, его длина должна быть достаточной для подключения к электрическому щиту.

5. Подключение к щиту

Заземляющий провод подключается к специальному заземляющему шинному устройству в распределительном щите. Используйте зажимы для надежного соединения проводника с шиной. Убедитесь в отсутствии ослабленных соединений и тщательно затяните болты.

6. Проверка работы системы

После завершения монтажа важно провести проверку. Используйте тестер заземления для измерения сопротивления. Оно должно быть меньше 4 Ом для эффективного заземления. Если сопротивление выше, необходимо проверить соединения и уровень установки электрода.

7. Завершение монтажа

После успешной проверки заземляющего устройства, зафиксируйте все элементы системы, заизолируйте открытые проводники и места соединений. Обязательно нанесите метки на все элементы системы для последующего обслуживания.

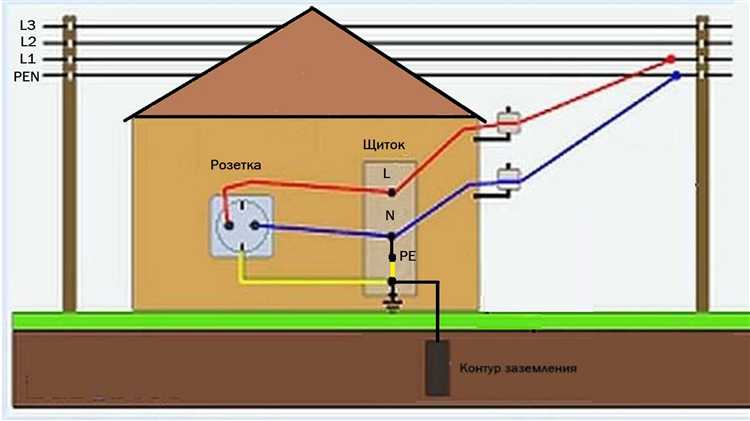

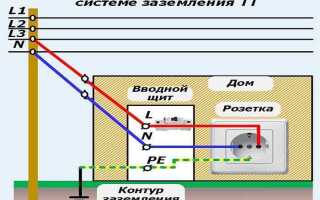

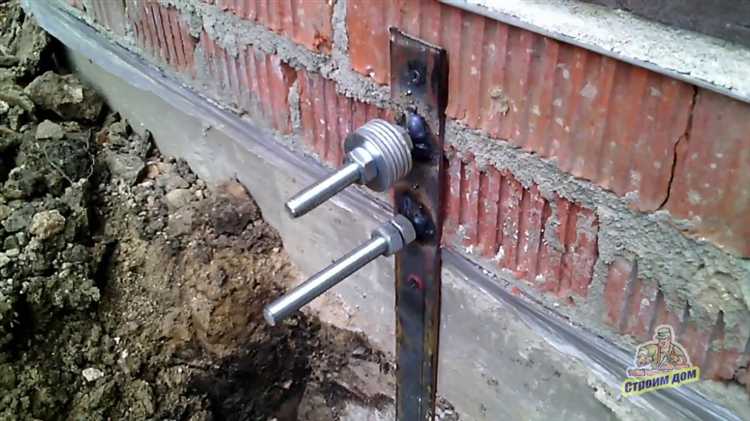

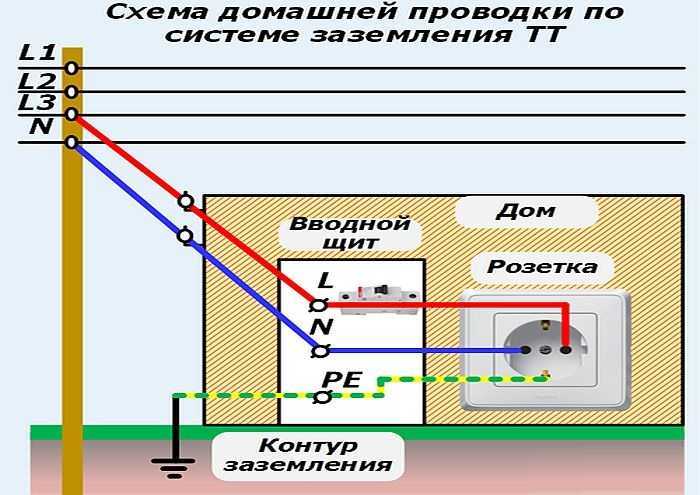

Как правильно подключить заземление к электрощиту

Определите точку подключения заземляющего провода. Обычно для подключения используется специальный заземляющий шина, расположенная в нижней части распределительного щита. Она должна быть надежно зафиксирована и иметь хороший контакт с металлическим корпусом щита.
Используйте провод подходящего сечения. Заземляющий провод должен быть медным или алюминиевым, сечением не менее 6 мм² для медных проводов и 10 мм² для алюминиевых. Для длинных линий сечениe провода может быть увеличено в зависимости от расстояния до заземляющего устройства.
Подключение к заземляющему контур. Заземляющий провод от щита должен быть подключен к заземляющему контур, который состоит из металлических элементов, погруженных в землю. Это могут быть кольцевые или многоточечные системы заземления.
Убедитесь в надежности контакта. Места соединений должны быть тщательно зачистены и защищены от коррозии. Для заземляющего соединения используются специальные зажимы, которые обеспечивают хороший электрический контакт с минимальным сопротивлением.
Проверка заземления. После подключения важно выполнить проверку с помощью тестера заземления, чтобы удостовериться в его эффективности и низком уровне сопротивления. Допускается сопротивление заземляющего контура не более 4 Ом.

Правильное подключение заземления позволяет минимизировать риск поражения электрическим током, а также защитить электроприборы и людей от возможных неисправностей в системе.

Как измерить сопротивление заземляющего контура

Измерение сопротивления заземляющего контура – важная часть процесса контроля безопасности электроснабжения. Это позволяет убедиться в эффективности системы заземления и предотвратить возможные опасности для людей и оборудования.

Для измерения сопротивления используются специальные приборы – тестеры сопротивления заземления или мегомметры. Для выполнения замера потребуется провести несколько этапов.

Подготовка к измерению

Очистите заземляющий контур от загрязнений, ржавчины и других препятствий для точного контакта с измерительным прибором.
Проверьте, чтобы все соединения были надежными, а земляные электроды находились в рабочем состоянии.
Убедитесь, что на момент измерения контур не подключен к электрической сети.

Методика измерения

Подключите тестер к заземляющему устройству и выбранной точке земли, например, на расстоянии 10 метров от контура.
Поставьте прибор в режим измерения сопротивления заземления и проведите замер.
Отметьте показания устройства, они могут варьироваться в зависимости от типа используемого тестера.
Для получения точного значения повторите измерения несколько раз в разных точках заземляющего контура.

Нормы сопротивления заземления

Для большинства частных домов сопротивление должно быть не более 4 Ом.
Если сопротивление превышает 4 Ом, рекомендуется улучшить систему заземления путем установки дополнительных электродов или использования других методов.
Для объектов, чувствительных к электроэнергии, таких как медицинские учреждения, сопротивление заземления должно быть менее 1 Ом.

Ошибки при измерении

Использование неисправного или неподходящего измерительного устройства.
Отсутствие должного контакта с землей, что может привести к неправильным показаниям.
Измерение в условиях, когда система заземления частично повреждена или подключена к электрической сети.

Какие ошибки при заземлении приводят к сбоям и как их избежать

Второй распространенной ошибкой является использование кабеля с недостаточной сечением. Слишком тонкий провод не сможет эффективно отводить ток, что приводит к перегреву и снижению надежности всей системы. Чтобы избежать этой проблемы, следует использовать кабели с сечением не менее 6 мм² для стандартных домашних установок.

Ошибки в соединениях заземляющих проводников также приводят к сбоям в работе системы. Неправильные соединения, такие как сварка или слабые контакты, создают высокое сопротивление, что может вызвать перегрев и повреждение оборудования. Для надежных соединений используйте механические зажимы и тщательно проверяйте крепление проводников.

Недооценка роли правильной заземляющей шины – ещё одна распространенная ошибка. Если шина заземления расположена далеко от центрального распределительного устройства или плохо соединена с другими элементами системы, это может привести к повышенному сопротивлению и сбоям в работе устройств. Шина должна быть размещена в центре распределительного щита и соединена с остальными элементами системы без использования переходных соединений.

Также не следует забывать о регулярных проверках состояния системы заземления. Коррозия, механические повреждения и изменение свойств почвы могут привести к ухудшению работы заземления. Рекомендуется проводить диагностику системы хотя бы раз в два года, чтобы вовремя выявить возможные проблемы и устранить их до возникновения сбоя.

Вопрос-ответ:

Как правильно установить заземление в частном доме?

Для установки заземления в частном доме необходимо выполнить несколько важных шагов. Сначала выбирается место для установки заземляющего электрода, которое должно быть в месте с хорошей проводимостью, например, в земле, которая не сильно пересыхает. Затем необходимо выбрать подходящий материал для электрода, обычно это медные или стальные прутья. Далее прутья устанавливаются в землю на определенную глубину, в зависимости от типа грунта и климата. После этого нужно соединить электрод с заземляющим проводом от электрического щита дома. Важно, чтобы провод был правильно изолирован, чтобы избежать короткого замыкания. После установки заземления проводят замеры сопротивления заземляющего устройства с помощью специального оборудования.

Можно ли выполнить заземление в частном доме самостоятельно?

Да, в принципе, заземление можно выполнить самостоятельно, но нужно учитывать, что процесс требует определенных знаний и опыта работы с электричеством. Неправильная установка может привести к опасным ситуациям, таким как поражение электрическим током или возгорание. Лучше всего предварительно проконсультироваться с электриком, чтобы убедиться, что все будет выполнено правильно и безопасно. Если у вас нет опыта в проведении подобных работ, то рекомендуется пригласить специалиста, который обеспечит необходимую безопасность.

Какой тип заземляющего электрода лучше выбрать для установки в частном доме?

Для частных домов обычно используют два типа заземляющих электродов: стержневые и пластинчатые. Стержневой электрод — это металлический прут, который вбивается в землю. Он подходит для большинства типов грунтов и имеет хорошую проводимость. Пластинчатый электрод представляет собой металлическую пластину, которая зарывается в землю и используется в местах с плохой проводимостью или на участках, где невозможно глубоко вбить стержневой электрод. Также можно использовать комбинированный вариант, когда несколько стержней соединены между собой. Выбор зависит от характеристик почвы на участке, например, от уровня грунтовых вод или состава почвы.

Как измерить сопротивление заземления в частном доме?

Для измерения сопротивления заземления используют специальный прибор — мегомметр. Этот прибор позволяет замерить сопротивление заземляющего устройства в омах. Сначала к заземляющему электродному устройству подсоединяют один щуп мегомметра, а второй щуп устанавливают на землю, в которой измеряется сопротивление. Нормой считается сопротивление не более 4 Ом для частных домов. Если результат выше, нужно либо углубить электроды, либо установить дополнительные заземляющие элементы. Регулярная проверка сопротивления заземления важна для безопасности.

Как часто нужно проверять заземление в частном доме?

Проверку заземления рекомендуется проводить хотя бы раз в два года, а также после сильных дождей или других природных явлений, которые могут повлиять на проводимость земли. Если в доме есть какие-либо проблемы с электросетью, такие как перепады напряжения или искрение в розетках, это тоже может свидетельствовать о проблемах с заземлением. В случае обнаружения дефектов или повышения сопротивления заземления, нужно сразу принять меры по его ремонту или обновлению. Регулярные проверки помогут предотвратить аварийные ситуации.
