Соединение крыш с разными углами наклона требует точного расчёта углов и выбора правильных узлов, чтобы обеспечить герметичность и долговечность конструкции. Главная задача – устранить возможность протечек в местах стыков и выдержать нагрузку от снега и ветра без деформаций.
Для начала определяют тип примыкания: вальмовое, ломаное или с сопряжением плоскостей под разным углом. Важно учесть угол наклона каждого ската и подобрать соответствующие материалы – металлические планки, уплотнители, а также вентиляционные элементы.
Правильный подбор кровельного покрытия – ключ к надёжному стыку. Если скаты имеют угол разницы более 15°, используют специальные профили и мастики с эластичными свойствами. Для углов до 10° применяют обычные фартуки и прокладки.
Монтаж начинается с установки каркаса стыка – он должен быть жёстким, чтобы исключить подвижки. Далее укладывают гидроизоляцию с перекрытием не менее 15 см, фиксируют фартуки, стыкуют покрытия с нахлёстом не менее 20 см, и уплотняют все швы герметиком на основе полиуретана или бутилкаучука.
Выбор правильного типа соединения для разных углов наклона
Соединение крыш с разными скатами зависит от углов наклона каждого из них и от материала покрытия. При углах до 15° лучше применять плоские примыкания с использованием уплотнительных лент и гидроизоляционных мембран, чтобы избежать протечек.
Если один скат имеет угол от 15° до 30°, а другой – более крутой, оптимально использовать примыкание с металлическим фартуком и вентиляционным зазором для предотвращения конденсата. Такие решения подходят для шиферных и металлочерепичных покрытий.
Для соединения скатов с углами свыше 30° применяется метод врезки с накладкой из гибких гидроизоляционных материалов. Это обеспечивает плотное прилегание и позволяет компенсировать температурные расширения без риска повреждения кровли.
Особое внимание стоит уделить организации карнизных и коньковых узлов, где разница в уклоне может привести к скапливанию влаги. Использование регулируемых планок и специализированных профилей помогает правильно распределить нагрузку и предотвратить деформации.
Для стыков с разницей в углах более 45° рекомендуется применять усиленные соединения с армированными уплотнителями и дополнительными крепежными элементами. Это гарантирует долговечность и герметичность конструкции при значительных нагрузках ветра и снега.
Материалы и инструменты для надежного примыкания скатов
Для герметичного соединения крыш с разными скатами используют оцинкованные или медные планки для фартука – они обеспечивают защиту стыков от влаги и ветра. Важно выбирать металл толщиной не менее 0,5 мм для устойчивости к деформациям.
В местах примыкания применяют уплотнительные ленты на бутиловой основе с высокой адгезией к кровельным материалам и бетонным поверхностям. Ленты шириной 10–15 см оптимальны для перекрытия швов.
Для дополнительной гидроизоляции используют мастики на битумной или полиуретановой основе. Мастика должна быть морозоустойчивой и сохранять эластичность при температурах от –40 до +80 °C.
Обязательны качественные крепежные элементы – саморезы с резиновыми шайбами или гвозди с уплотнительными колпачками, которые предотвращают протечки. Диаметр крепежа варьируется от 4,8 до 6 мм, длина зависит от толщины обрешетки и материала основания.
Инструменты для монтажа включают строительный нож с острым лезвием для точного обрезания лент и фартуков, шуруповерт с регулировкой момента затяжки для аккуратного крепления и строительный фен для нагрева и адаптации мастик и лент.
Для контроля качества соединений применяют влагомеры и тепловизоры, которые выявляют участки с повышенной влажностью или холодные зоны, что позволяет своевременно устранить недостатки.

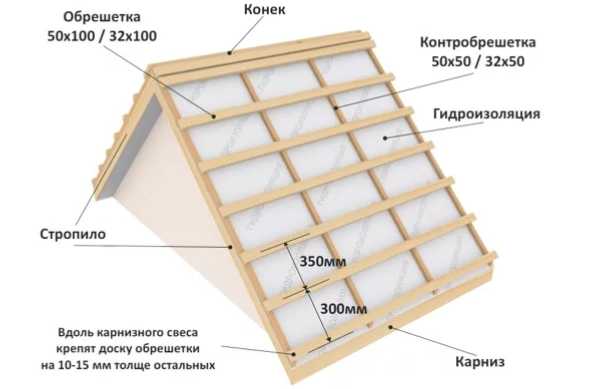

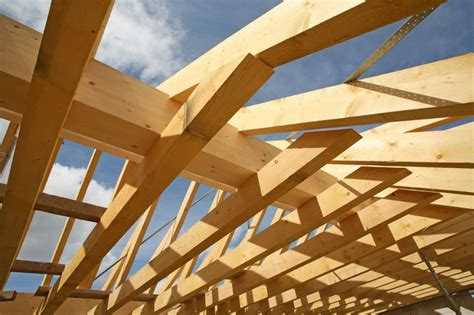

Подготовка обрешетки и каркаса для соединения крыш
Для надежного соединения крыш с разными углами наклона требуется тщательно выровнять каркас в зоне стыка. Рекомендуется использовать балки из древесины хвойных пород с влажностью не выше 18%. Толщина брусьев должна соответствовать нагрузкам, но не менее 50х100 мм.
В месте соединения создается усиленный каркас из дополнительных стоек и раскосов, закрепленных анкерными болтами или металлическими уголками. При углах скатов, отличающихся более чем на 15°, устанавливают переходной элемент – специальную стропильную ферму с регулируемым уклоном.
Обрешетка монтируется с шагом, подходящим под вид кровельного материала, но в зоне стыка шаг рекомендуется уменьшить на 20-30% для повышения жесткости. Используются оцинкованные гвозди или саморезы длиной минимум 60 мм.
Важно обеспечить ровную плоскость в зоне стыка, используя монтажные клинья и корректируя высоту обрешетки. Все деревянные элементы обрабатываются антисептиком и огнезащитным составом.
Технология укладки гидроизоляции в зоне стыка скатов
В месте соединения крыш с разными скатами важно обеспечить надежную гидроизоляцию, предотвращающую протечки и накопление влаги. Начинают с подготовки основания – поверхность очищают от пыли и грязи, устраняют неровности, чтобы гидроизоляционный материал плотно прилегал.
Первым слоем укладывают самоклеящуюся гидроизоляционную мембрану с нахлестом минимум 15 см на каждый из скатов. Мембрана должна заходить на стены и карнизы минимум на 20 см для защиты от ветровой и дождевой влаги. При необходимости применяют холодную мастику для усиления сцепления.
В зоне угла стыка монтируют уплотнительные ленты из бутилкаучука или битумно-полимерные материалы с высокой эластичностью. Они компенсируют температурные расширения и предотвращают разрывы гидроизоляции.
При укладке рулонных материалов важно избегать воздушных пузырей и складок. Используют валик для плотного прикатывания по всей поверхности, особенно в углах и местах примыкания.
Дополнительно устанавливают металлические или пластиковые профили для фиксации гидроизоляции в стыке скатов, предотвращая её сдвиг под нагрузкой ветра или осадков.
Финишный слой гидроизоляции должен перекрывать край мембраны на 10–15 см и защищаться от механических повреждений кровельным покрытием. Контроль герметичности проводят визуально и с помощью тепловизора после монтажа.
При соблюдении этих этапов гидроизоляция в зоне стыка скатов обеспечит долговременную защиту от проникновения влаги и сохранит целостность конструкции.
Методы обработки и герметизации примыканий
Примыкания крыш с разными скатами требуют точной подгонки элементов и надежной защиты от проникновения воды. Для обработки швов применяют металлические планки – примыкания из оцинкованной стали или алюминия с защитным полимерным покрытием. Их фиксируют к стропилам или обрешетке с помощью саморезов с резиновыми шайбами, чтобы избежать коррозии и протечек.
Для герметизации используют силиконовые или полиуретановые мастики, которые наносят на стыки между кровельными материалами и планками. Мастику рекомендуется наносить ровным слоем с запасом, особенно в углах, чтобы исключить образование капель или трещин при усадке конструкции.
В местах сложных переходов применяют гибкие уплотнительные ленты на бутиловой основе, которые выдерживают температурные колебания и сохраняют эластичность. Их крепят под металлическими элементами, создавая водонепроницаемый барьер.
Особое внимание уделяют утеплению зоны примыкания с помощью паро- и гидроизоляционных мембран. Мембраны прокладывают с заходом на стену и кровлю, закрепляя строительным скотчем или профилями. Это предотвращает проникновение влаги и конденсата внутрь конструкции.
Регулярный осмотр и обновление герметиков после зимы сохраняет целостность примыканий. Следует избегать применения битумных мастик на современных кровлях с полимерным покрытием, чтобы не вызвать разрушение материалов.
Устройство водоотводящих элементов при соединении крыш
При стыковке крыш с разными скатами водоотвод играет ключевую роль в защите конструкции от протечек и разрушений. Для эффективного отвода воды необходимо правильно организовать систему водоотводящих элементов с учетом углов и направления стоков.
Основные элементы водоотвода при соединении крыш:
- Внутренние водосточные желоба. Устанавливаются в местах пересечения скатов для сбора воды, которая стекает с обеих сторон. Желоба должны иметь уклон не менее 2% для предотвращения застоя воды.
- Гидроизоляционные ленты и мембраны. Применяются в зоне примыкания скатов, чтобы предотвратить проникновение воды под кровельное покрытие.
- Капельники. Монтируются по нижнему краю желобов и карнизов для направления воды вниз и защиты конструкций от подтеков.
Особенности монтажа:
- Перед установкой водоотводящих элементов тщательно проверяют и выравнивают стыки скатов.
- В местах с высоким водным потоком рекомендуют использовать желоба увеличенного сечения и усиленные крепления.
- Герметизация соединений должна выполняться влагостойкими материалами с гарантированной эластичностью и стойкостью к УФ-лучам.
- Обязательно предусматривают возможность обслуживания: люки или съемные участки для очистки желобов от мусора.
Правильный подбор и монтаж водоотводящих элементов предотвращают застой воды, уменьшают нагрузку на стыки крыш и обеспечивают долговечность кровельной системы в местах пересечения скатов.
Проверка и устранение возможных протечек в местах соединения
Особое внимание уделите внутренним углам и воронкам, где вода скапливается и давление увеличивается. В этих зонах рекомендуются дополнительные слои гидроизоляции из полиэтиленовой пленки или битумной мастики.
Используйте световую проверку в пасмурный день или вечером с фонарём, чтобы выявить микротрещины и щели. Подсвечивая изнутри, можно заметить проникновение света через повреждения, что указывает на возможные места протечек.
Для устранения обнаруженных дефектов применяйте герметики на основе полиуретана или силикона, предназначенные для наружных работ и устойчивые к ультрафиолету. Важно наносить их строго по инструкции, обеспечивая полный контакт с поверхностью.
При наличии серьёзных повреждений лучше заменить элементы соединения целиком, так как локальные ремонты часто оказываются временными. Регулярно проверяйте герметичность после дождя и снеготаяния, особенно в холодное время года, когда расширение и сжатие материалов повышает риск повреждений.
Вопрос-ответ:
Какие основные способы соединения крыш с разными углами наклона существуют?
Соединять крыши с разными скатами можно несколькими способами. Чаще всего применяют вертикальные ендовы — специальные впадины между скатами, через которые стекает вода. Также используют накладные планки и уплотнители, которые помогают защитить стык от протечек. Конструктивно важно правильно организовать карниз и примыкания, чтобы вода не задерживалась и не проникала внутрь. Выбор способа зависит от углов наклона, материалов кровли и архитектурных особенностей здания.
Как избежать протечек в месте соединения крыш с разным уклоном?
Чтобы исключить протечки в таких местах, важно грамотно устроить гидроизоляцию и обеспечить правильный отвод воды. Часто применяют металлические или битумные ендовы — узкие канавки, в которые направляется вода с обоих скатов. Все стыки покрывают герметиком и закрепляют дополнительными уплотнителями. Важно, чтобы материалы стыка были устойчивы к влаге и температурным перепадам, а угол примыкания не создавал застойных зон для воды.
Какие материалы лучше использовать для соединения крыш с разными углами наклона?
Для соединения крыш с разными скатами часто применяют металл — оцинкованную или медную жесть, алюминий, а также битумные мембраны. Металл долговечен и хорошо защищает стык, особенно если скаты имеют значительный уклон. Битумные материалы удобны для создания гибких швов и используются на более пологих крышах. При выборе материалов учитывают совместимость с основной кровлей, климатические условия и ожидаемую нагрузку от осадков.
Как правильно рассчитать угол примыкания для разных скатов крыши?
Угол примыкания должен обеспечивать беспрепятственный сток воды и равномерное распределение нагрузки. Обычно его рассчитывают исходя из углов наклона обеих крыш и особенностей конструкции. Если один скат более пологий, его стык делают с небольшим наклоном в сторону более крутого ската. Для точного расчёта используют чертежи и схемы, а также учитывают высоту стен и общую высоту кровли. Неправильный угол может привести к скоплению воды и повреждениям.
Можно ли соединять крыши с разными скатами без дополнительной конструкции, например, ендовы?
В некоторых случаях возможно обойтись без классической ендовы, особенно если один из скатов небольшой и уклон у них похожий. Тогда используют наружные планки или специальные герметичные примыкания, которые закрепляют на месте стыка. Однако такой способ требует очень аккуратного монтажа и качественных материалов, так как риск протечек выше. В большинстве ситуаций для надежности и долговечности конструкции применяют именно ендовы или аналогичные элементы для отвода воды.
