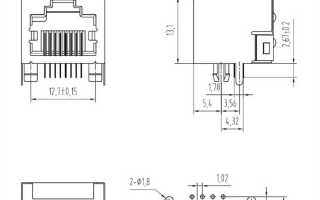

Разъем RJ45 применяется в сетях Ethernet и рассчитан на восемь контактов, каждый из которых соединён с определённой жилой витой пары. Конструкция кабеля предполагает четкое распределение проводников по цветовой маркировке, что обеспечивает корректную передачу данных и питание по стандарту PoE.
Основные жилы в кабеле разделены на четыре пары, каждая из которых отвечает за передачу сигнала определённого направления и типа. В традиционных схемах T568A и T568B используются разные последовательности подключения, но каждая пара сохраняет своё назначение – передача и приём данных, а также поддержка сигнала синхронизации.
Для надежности соединения важно соблюдать стандарты раскладки проводов при обжимке разъема, поскольку неверное подключение приводит к ухудшению качества сигнала, повышению уровня ошибок и снижению скорости сети. В промышленных условиях предпочтение отдаётся схеме T568B, обеспечивающей оптимальное сочетание помехозащищённости и совместимости с оборудованием.
Типы проводов в кабелях для RJ45 и их конструкция
В кабелях, предназначенных для подключения через разъем RJ45, применяются медные проводники двух основных типов – однопроволочные (solid) и многопроволочные (stranded). Однопроволочные провода состоят из одного цельного медного жилового сердечника диаметром обычно 0,5 мм. Они обеспечивают стабильность электрических характеристик и лучше подходят для фиксированных, стационарных подключений, где кабель не подвергается частым изгибам или движению.
Многопроволочные провода состоят из множества тонких медных нитей, скрученных в одну жилу. Это увеличивает гибкость кабеля, снижая риск повреждения при частых изгибах и перемещениях. Диаметр каждой нити в жиле обычно составляет порядка 0,15 мм, а общее сечение – близко к однопроволочным аналогам. Многопроволочные провода часто используют в патч-кордах и мобильных соединениях.
Жилы в кабелях для RJ45 традиционно изолируются ПВХ или полиэтиленом, что обеспечивает защиту от коротких замыканий и внешних воздействий. Внутри экранированных вариантов (FTP, STP) каждая пара проводов дополнительно защищена фольгой или оплеткой для минимизации электромагнитных помех.
Для достижения оптимальной передачи сигнала кабели имеют четыре пары проводов, скрученных с разным числом витков на метр. Такая конструкция снижает перекрестные наводки между парами. Каждая пара выполняет определенную функцию в протоколах Ethernet: например, для 100BASE-TX используются две пары, а для 1000BASE-T – все четыре.
При выборе кабеля под RJ45 важно учитывать тип проводников с учетом условий эксплуатации: для стационарного монтажа предпочтительны однопроволочные жилы, а для подвижных соединений – многопроволочные. Правильное сочетание типа жил, изоляции и экранирования обеспечивает максимальную производительность и долговечность сети.
Функция каждого провода в стандартных схемах распиновки
В разъеме RJ45 используется восемь проводов, объединённых в четыре пары, каждая из которых отвечает за определённые задачи передачи данных и питания. В схемах T568A и T568B расположение проводов различается, но функции остаются идентичными.
Пары 1 и 2 (обычно оранжевая и зелёная) служат для передачи и приёма данных. В однонаправленных соединениях первая пара – передающая (Tx+ и Tx-), вторая – принимающая (Rx+ и Rx-). В 100BASE-TX Ethernet применяются только эти две пары для передачи сигнала.
Пары 3 и 4 (синяя и коричневая) не участвуют в базовой 100-мегабитной передаче, но задействованы в Gigabit Ethernet (1000BASE-T) и выше, где все четыре пары работают одновременно, обеспечивая полнодуплексный обмен. При использовании PoE (Power over Ethernet) через эти пары подается питание.
Каждый провод внутри пары имеет противоположный поляритет, что обеспечивает дифференциальную передачу сигнала, минимизируя влияние помех. Для надёжной работы кабеля важно сохранять скрутку каждой пары вплоть до контакта в разъеме.
Правильное подключение и сохранение целостности каждой пары гарантирует стабильную скорость передачи, снижает уровень ошибок и обеспечивает совместимость с оборудованием различных производителей.

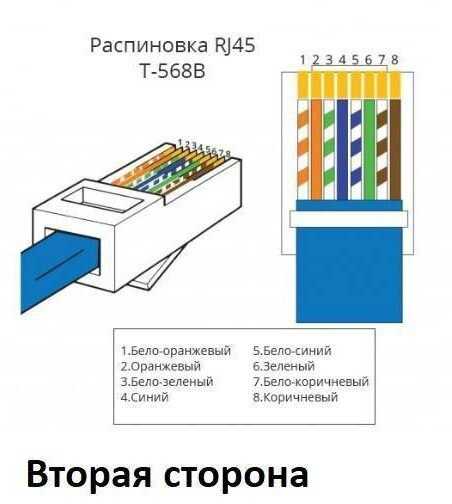

Отличия между T568A и T568B в использовании проводов
Стандарты T568A и T568B определяют порядок распиновки восьми проводов внутри кабеля для разъема RJ45. Основное отличие – перестановка пары оранжевых и зеленых проводов. В T568A первая пара – зеленая (белый/зеленый и зеленый), в T568B – оранжевая (белый/оранжевый и оранжевый). Остальные пары остаются на тех же контактах.
Выбор между T568A и T568B влияет на совместимость с оборудованием и тип кабеля. T568A используется чаще в государственных и жилых сетях США, а T568B – в коммерческих сетях и при ремонтах, где преобладают уже существующие T568B-соединения. Для создания прямого кабеля обе стороны должны иметь одинаковую распиновку.
При необходимости сделать кроссоверный кабель, один конец обжимается по стандарту T568A, другой – по T568B. Это обеспечивает правильное соединение передающих и принимающих пар для прямого взаимодействия устройств без свитча.
Для сохранения производительности важно соблюдать целостность пар и их последовательность, чтобы минимизировать перекрестные помехи. Нарушение порядка проводов приводит к снижению скорости передачи данных и увеличению ошибок.
Рекомендуется фиксировать выбранный стандарт в документации сети и не смешивать T568A и T568B внутри одной инфраструктуры без четкой необходимости, чтобы избежать путаницы при обслуживании и расширении.
Назначение и особенности передачи данных по парам проводов
В разъеме RJ45 используется 4 пары проводов, каждая из которых выполняет строго определённую функцию в передаче данных. Принцип работы основан на дифференциальной передаче сигнала, что снижает влияние электромагнитных помех и улучшает качество соединения.
- Дифференциальная пара: каждый сигнал передается одновременно по двум проводам с противоположной полярностью. Приёмник анализирует разницу напряжений, что минимизирует шумы и наводки.
- Пары в Ethernet: для 10/100 Мбит/с используется две пары: одна для передачи (Tx), другая – для приёма (Rx). В стандарте 1000Base-T (Gigabit Ethernet) задействованы все четыре пары одновременно, обеспечивая одновременную двунаправленную передачу.
- Номера пар и их назначение:
- Оранжевая пара (провода 1 и 2) – передача данных (Tx+) и (Tx-).
- Зеленая пара (провода 3 и 6) – прием данных (Rx+) и (Rx-).
- Синяя пара (провода 4 и 5) – дополнительная, используется в Gigabit для передачи/приема.
- Коричневая пара (провода 7 и 8) – дополнительная, также задействована в Gigabit.
- Скручивание проводов: пары плотно скручены для снижения перекрестных помех между ними и улучшения помехозащищенности сигнала.
- Рекомендации по монтажу:
- Сохранять заводскую скрутку максимально близко к разъему – более 13 мм ослабляет защиту от помех.
- Использовать качественные инструменты для обжима, чтобы избежать повреждения проводов и ухудшения контакта.
- Избегать параллельного прокладывания кабелей рядом с силовыми линиями для уменьшения индуцированных наводок.
Понимание функции каждой пары и соблюдение технических требований при монтаже гарантирует стабильную передачу данных с минимальными потерями и ошибками.
Проблемы с кабелями и признаки неправильного подключения проводов
Неправильное подключение проводов в разъеме RJ45 приводит к сбоям в передаче данных и нестабильной работе сети. Основная проблема – нарушение схемы раскладки, например, смешение пар согласно стандартам T568A и T568B, что вызывает перекрестные помехи и снижает пропускную способность.
Симптомы неправильного подключения: отсутствие связи, частые разрывы соединения, снижение скорости передачи до 10 Мбит/с вместо 100 или 1000, искажение пакетов данных. При использовании тестера кабелей часто фиксируется ошибка «перекресток» или «обрыв пары».
Кроме того, использование неэкранованных кабелей в среде с сильными электромагнитными помехами приводит к увеличению ошибок CRC и потере пакетов. Отсутствие правильной пайки проводов в разъеме может вызывать прерывистый контакт, что проявляется как нестабильность связи.
Рекомендации по устранению проблем включают проверку схемы распиновки, использование кабелей с экранированием (FTP, STP) при необходимости, и обязательное применение тестера после обжима разъема для выявления ошибок. Важно строго соблюдать цветовую маркировку и последовательность проводов, соответствующую выбранному стандарту.
Рекомендации по выбору и проверке проводов для разъема RJ45
Для обеспечения стабильного соединения важно выбирать кабель с четырьмя скрученными парами медных проводников сечением не менее 0,5 мм². Категория кабеля должна соответствовать требованиям сети: для гигабитного Ethernet оптимален кабель категории 5e или выше. Проводники должны иметь качественную изоляцию, предотвращающую межпарные наводки и электромагнитные помехи.
Перед обжатием провода необходимо проверить целостность жил и отсутствие повреждений изоляции. Для этого используют тестеры кабелей, способные выявить обрыв, короткое замыкание и перекрестное соединение проводов. Недопустимо применять кабели с нарушенной скруткой пар, так как это ухудшает параметры передачи сигнала.
При подготовке проводов к обжатию следует выдерживать одинаковую длину оголённых жил и строго соблюдать порядок расположения жил согласно стандартам T568A или T568B. Несоблюдение цветовой схемы ведет к ухудшению передачи и совместимости оборудования. Разъемы RJ45 должны подходить по размеру к выбранному кабелю, чтобы обеспечить надежное механическое и электрическое соединение.
После обжима обязательно проверить проводку тестером, который определит правильность распайки и уровень сопротивления. В случае обнаружения отклонений необходимо переподготовить жилы и повторить обжим. Использование инструментов с механическим фиксатором гарантирует однородность обжима и снижает вероятность ошибок.
Выбор качественного кабеля и контроль каждого этапа монтажа обеспечивает минимальные потери сигнала и стабильную работу сети даже при высоких скоростях передачи данных.
Вопрос-ответ:
Какие провода используются в разъеме RJ45 и какова их основная роль?
В разъеме RJ45 применяются восемь проводов, которые объединены в четыре пары. Эти провода служат для передачи данных и электропитания между устройствами в сетях Ethernet. Каждая пара имеет определённый цветовой код, что облегчает правильное подключение и обеспечивает стабильную передачу сигнала.
Почему провода в RJ45 расположены парами и как это влияет на качество сигнала?
Пары проводов в RJ45 скручены вместе для снижения электромагнитных помех и уменьшения перекрёстных наводок. Такая конструкция помогает сохранить чистоту сигнала на больших расстояниях, предотвращая искажения и потерю данных. Скручивание каждой пары с разным шагом дополнительно снижает влияние внешних источников помех.
Какой цветовой стандарт используется для проводов в RJ45 и почему важно придерживаться его при подключении?
Существуют два основных цветовых стандарта для распиновки проводов RJ45 — T568A и T568B. Они различаются порядком расположения проводов внутри разъема. Следование одному из этих стандартов при монтаже кабеля гарантирует совместимость оборудования и предотвращает ошибки в передаче данных. Несоблюдение стандарта может привести к сбоям в работе сети.
Можно ли использовать любой тип провода в разъеме RJ45, или есть определённые требования к ним?
Для разъема RJ45 обычно применяют витую пару категории 5e, 6 или выше, поскольку они обеспечивают необходимую пропускную способность и защиту от помех. Применение неподходящих или некачественных проводов может привести к ухудшению скорости передачи и нестабильной работе сети. Кроме того, провод должен иметь правильное сопротивление и соответствовать техническим нормам.
Каково назначение каждого провода в разъеме RJ45 и какую функцию они выполняют?
В RJ45 восемь проводов разбиты на четыре пары, где каждая пара отвечает за определённые сигналы. В традиционной 10/100 Мбит/с Ethernet две пары используются для передачи и приёма данных, остальные – резервные или для питания (PoE). В сетях с более высокой скоростью задействованы все четыре пары. Каждый провод служит конкретному сигналу — например, передаче положительного или отрицательного импульса, что обеспечивает надёжное взаимодействие устройств.
