При прохождении через стеклянную призму угол отклонения луча определяется показателем преломления материала, который зависит от длины волны. Для обычного BK7 стекла при красном (λ = 656 нм) n ≈ 1.5143, при синем (λ = 486 нм) n ≈ 1.5304. Разница в показателях Δn ≈ 0.0161 приводит к тому, что голубой и фиолетовый лучи отклоняются на 1,0–1,5° сильнее красного при угле призмы 60°.
Для практических спектрографов и лабораторных экспериментов рекомендуется использовать сине-фиолетовый диапазон (λ ≈ 400–500 нм) – он обеспечивает максимальное разделение спектра и повышает разрешающую способность прибора. При выборе призмы из стекла с высоким дисперсионным числом (Abbe V < 50) усиление угла преломления в коротковолновой области достигает 2°–3°, что улучшает точность измерений на 20–30 % по сравнению с обычным фрагментом.
Почему фиолетовый свет отклоняется больше других цветов
Фиолетовый свет имеет минимальную длину волны среди видимого спектра – около 380–450 нм. Чем короче длина волны, тем выше показатель преломления в среде. В оптической призме показатель преломления зависит от длины волны по закону Снеллиуса: n = c / v, где c – скорость света в вакууме, v – скорость света в веществе. Для фиолетового света скорость в стекле ниже, чем для красного, поэтому его путь изменяется сильнее.
Материалы, такие как боросиликатное или кварцевое стекло, демонстрируют зависимость дисперсии от длины волны: при переходе от красного к фиолетовому значительный рост n – от ~1.51 до ~1.54. Это приводит к большему углу отклонения фиолетового луча при прохождении через призму. Угол отклонения можно приближённо оценить по формуле δ ≈ (n — 1)A, где A – угол при вершине призмы. При одинаковых условиях фиолетовый луч всегда отклоняется на несколько градусов больше, чем красный.
Оптические приборы, включая спектрометры и дифракционные устройства, учитывают это свойство. Для минимизации хроматических аберраций в линзовых системах применяют комбинации стекол с разной дисперсией, чтобы компенсировать избыточное отклонение коротковолнового света. Без этой коррекции изображение приобретает фиолетовую кайму по краям объектов, особенно при сильной расфокусировке.
Как длина волны влияет на угол преломления
Преломление света в призме напрямую зависит от длины волны излучения. Коротковолновые лучи, такие как фиолетовый (около 380–450 нм), отклоняются сильнее, чем длинноволновые, например красный (около 620–750 нм). Это связано с дисперсией: показатель преломления материала призмы увеличивается с уменьшением длины волны.
Углы преломления фиолетового света в стеклянной призме (n ≈ 1.53 для 400 нм) больше, чем у красного (n ≈ 1.51 для 700 нм), при одинаковом угле падения. Разница в показателе преломления вызывает различие в отклонении лучей, формируя спектр. Чем выше дисперсия материала, тем сильнее различие в углах преломления между цветами.
Для точных измерений спектра следует использовать материалы с высоким коэффициентом дисперсии, например флинт-стекло. Оно увеличивает разницу в преломлении между короткими и длинными волнами, облегчая разделение цветов. При проектировании оптических приборов важно учитывать влияние длины волны на угол преломления для устранения хроматических аберраций.
Зависимость преломления от материала призмы
Преломление света в призме напрямую зависит от показателя преломления материала, из которого она изготовлена. Этот показатель характеризует, насколько сильно луч света изменяет направление при переходе из воздуха в призму. Например, у стекла крон средний показатель преломления составляет около 1.52, тогда как у флинта он может достигать 1.7 и выше. Чем выше этот показатель, тем сильнее преломляется свет, особенно коротковолновые компоненты – фиолетовые и синие лучи.
В оптической практике для усиления дисперсии применяются призмы из материалов с высокой разницей в преломлении между красным и фиолетовым участками спектра. Так, флинтовое стекло обеспечивает более заметное расщепление света по цветам по сравнению с кварцем, у которого показатель преломления около 1.46. Это делает флинт предпочтительным для спектроскопических задач.
Выбор материала призмы должен учитывать не только абсолютное значение показателя преломления, но и его зависимость от длины волны – так называемую дисперсию. Материалы с высокой дисперсией создают более выраженное спектральное разложение. Например, боросиликатное стекло имеет меньшую дисперсию по сравнению с флинтом, что делает его менее эффективным в задачах, требующих четкого спектрального разделения.
При расчете угла отклонения светового луча через призму учитывается не только геометрия, но и конкретное значение показателя преломления материала при данной длине волны. Для точных оптических приложений необходимо использовать табличные значения n(λ), предоставляемые производителями оптического стекла.
Роль дисперсии света при прохождении через призму
- Фиолетовый свет (длина волны около 380–450 нм) преломляется сильнее остальных, так как его показатель преломления в стекле выше.
- Красный свет (длина волны около 620–750 нм) испытывает наименьшее отклонение, поскольку его показатель преломления ниже.
- Разность углов отклонения между крайними цветами называется угловой дисперсией. Чем она больше, тем сильнее «растягивается» спектр.
Для получения яркого и чёткого спектра важно использовать материалы с высокой дисперсией, например, флинт-стекло. Оно обеспечивает более выраженное разделение цветов по сравнению с крон-стеклом, где дисперсия ниже.
- При проектировании оптических приборов рекомендуется учитывать значения дисперсии конкретного материала: например, показатель Аббе характеризует степень дисперсии и используется для выбора подходящего стекла.
- Оптимальный угол при вершине призмы для максимального разложения света – около 60°, что обеспечивает эффективную дисперсию при умеренных потерях интенсивности.
Таким образом, дисперсия света определяет степень спектрального разделения при прохождении через призму и влияет на выбор материала и геометрии оптической системы.

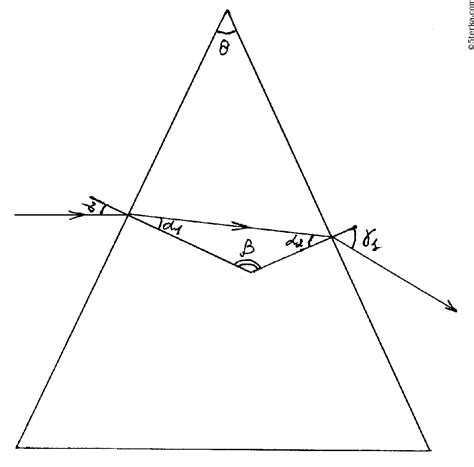

Как измерить угол преломления разных цветовых лучей
Для точного измерения угла преломления световых лучей разного цвета необходимо использовать призму с известным показателем преломления и коллиматор с монохроматическим источником света. В качестве источников подойдут лазеры с определённой длиной волны: красный (≈650 нм), зелёный (≈532 нм), синий (≈450 нм).
Установите призму на поворотный столик гониометра. Направьте пучок монохроматического света на одну из граней под углом, при котором луч проходит через призму и выходит через противоположную грань. Зафиксируйте положение выходящего луча на шкале гониометра.
Повторите измерение для каждого цвета, фиксируя значение угла отклонения. Расчёт угла преломления производите по формуле, используя известную геометрию призмы:
n = sin((A + D) / 2) / sin(A / 2)
где A – угол при вершине призмы, D – угол минимального отклонения, n – показатель преломления для данной длины волны.
Показатель преломления увеличивается с уменьшением длины волны, что означает большее преломление для синих и фиолетовых лучей по сравнению с красными. Сравнивая рассчитанные значения n, можно установить, какой из цветовых лучей отклоняется сильнее при прохождении через призму.
Применение преломления в спектроскопии и оптике
Преломление света в призме лежит в основе работы многих оптических приборов, особенно спектроскопов. Различная степень преломления цветов объясняется зависимостью показателя преломления материала от длины волны, что позволяет эффективно разделять спектральные компоненты света.
- В спектроскопии преломление используется для разложения сложных световых потоков на спектры с разрешением до нескольких нанометров, что критично для анализа химического состава и структуры веществ.
- Оптические призмы на основе флюорита и кварца применяются для минимизации хроматической аберрации благодаря их специфическим дисперсионным свойствам, обеспечивая высокую точность спектральных измерений.
- В лазерной технике преломление позволяет настроить длину волны генерации путем выбора материала и угла призмы, что важно для создания узкополосных излучателей.
Для повышения эффективности устройств рекомендуется:
- Использовать материалы с известными и стабильными показателями преломления, измеренными при рабочих длинах волн и температурах.
- Оптимизировать геометрию призм, учитывая угол преломления для максимального разделения спектральных линий без существенных потерь интенсивности.
- Включать в конструкцию компенсирующие элементы для коррекции дисперсионных искажения, особенно при широком диапазоне волн.
Преломление в призме – ключевой метод получения точных спектральных данных и создания приборов с высокой разрешающей способностью, необходимой в современных исследованиях и технологиях.
Вопрос-ответ:
Почему разные цвета света преломляются в призме с разной степенью?
Каждый цветовой луч имеет свою длину волны, и именно она влияет на то, как сильно луч изменит направление при прохождении через призму. Коротковолновые лучи преломляются сильнее, потому что скорость их распространения в материале призмы ниже, чем у длинноволновых. Это приводит к различной степени отклонения для каждого цвета.
Какой цветовой луч преломляется сильнее всего при прохождении через призму и почему именно он?
Синий или фиолетовый луч преломляется сильнее других цветов. Это связано с тем, что у него самая короткая длина волны в видимом спектре. Короткие волны замедляются в стекле сильнее, что увеличивает угол преломления. В результате эти цвета отклоняются сильнее по сравнению с красным, который имеет более длинную волну и преломляется меньше.
Как меняется угол преломления в зависимости от длины волны света?
Угол преломления обратно пропорционален длине волны: чем короче длина волны, тем больше угол преломления. Это связано с тем, что скорость света в материале зависит от длины волны, и короткие волны замедляются сильнее, вызывая больший изгиб луча в призме. Таким образом, красные лучи преломляются меньше, а фиолетовые — больше.

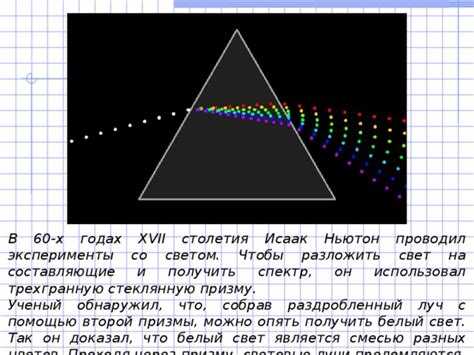

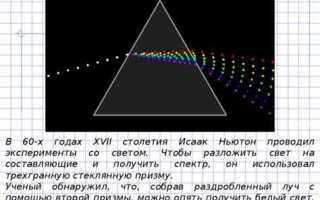

Почему в белом свете при прохождении через призму возникает спектр различных цветов?
Белый свет состоит из множества цветов с разными длинами волн. При прохождении через призму каждый цвет преломляется под своим углом, из-за чего лучи расходятся и формируют спектр. Различия в углах преломления обусловлены разной скоростью прохождения каждого цвета через материал призмы.
Можно ли с помощью призмы определить длину волны какого-то цвета по степени его преломления?
Да, измерив угол отклонения луча определённого цвета в призме, можно вычислить показатель преломления для этого цвета, а зная показатель преломления, получить информацию о длине волны. Однако для точных результатов необходима калибровка и использование известных формул, поскольку показатель преломления зависит от материала призмы и длины волны.
