Механическая приточно-вытяжная вентиляция обеспечивает принудительный обмен воздуха, поддерживая необходимый уровень воздухообмена в помещениях. В основе системы лежит использование вентиляторов, которые одновременно подают свежий воздух и удаляют отработанный, что позволяет контролировать микроклимат и улучшать качество воздуха без зависимости от внешних условий.
Приточная часть оснащена фильтрами для очистки поступающего воздуха от пыли и аллергенов. В современных системах часто применяется рекуперация тепла – теплообменник передаёт часть тепла от вытяжного воздуха приточному, что снижает энергозатраты на отопление. Такой подход особенно эффективен в холодном климате и способствует экономии до 60% тепловой энергии.
Вытяжная часть гарантирует удаление загрязнённого воздуха с повышенным содержанием углекислого газа, влаги и летучих соединений. Для поддержания баланса и предотвращения избыточного давления в помещениях вентиляторы работают синхронно, обеспечивая стабильное и равномерное движение воздуха.
Ключевые рекомендации по выбору систем: учитывайте объём помещения, количество людей и источники загрязнения воздуха. Для жилых зданий оптимально выбирать агрегаты с производительностью, обеспечивающей кратность воздухообмена от 0,5 до 1,5 раз в час, с возможностью регулировки скорости вентиляторов для адаптации к изменяющимся условиям.
Механическая приточно вытяжная вентиляция: принцип работы и особенности
Механическая приточно вытяжная вентиляция обеспечивает постоянный обмен воздуха за счет установки двух вентиляторов: приточного и вытяжного. Приточный вентилятор подает свежий воздух извне, а вытяжной удаляет отработанный воздух из помещения. Такая схема поддерживает баланс давления, предотвращая сквозняки и избыточное увлажнение.
В системе часто применяется рекуператор – теплообменник, который передает тепло от вытяжного воздуха к приточному, что снижает потери тепла и повышает энергоэффективность. Температура воздуха на выходе из приточной системы при этом может сохраняться в пределах 18–22 °C при температуре наружного воздуха до -15 °C.
Для контроля качества воздуха в таких системах устанавливают фильтры класса G4 или F7, обеспечивающие очистку от пыли и аллергенов. Рекомендуется регулярная замена фильтров не реже одного раза в 3–6 месяцев, в зависимости от загрязненности окружающей среды.
Управление вентиляцией может быть автоматическим, с помощью датчиков влажности, CO₂ и температуры. Это позволяет адаптировать скорость вентиляторов к текущим условиям, снижая энергозатраты и обеспечивая комфортный микроклимат.
Монтаж системы требует учета объема помещения и кратности воздухообмена, которая обычно варьируется от 0,5 до 1,5 раза в час для жилых помещений. Недостаточный воздухообмен ведет к ухудшению качества воздуха, избыточный – к перерасходу энергии и шума.
Особое внимание следует уделять герметичности воздуховодов и правильному выбору вентиляторов с низким уровнем шума (не более 35 дБ в жилых зонах). Неправильное расположение или вибрация оборудования снижает срок службы системы и комфорт в помещении.

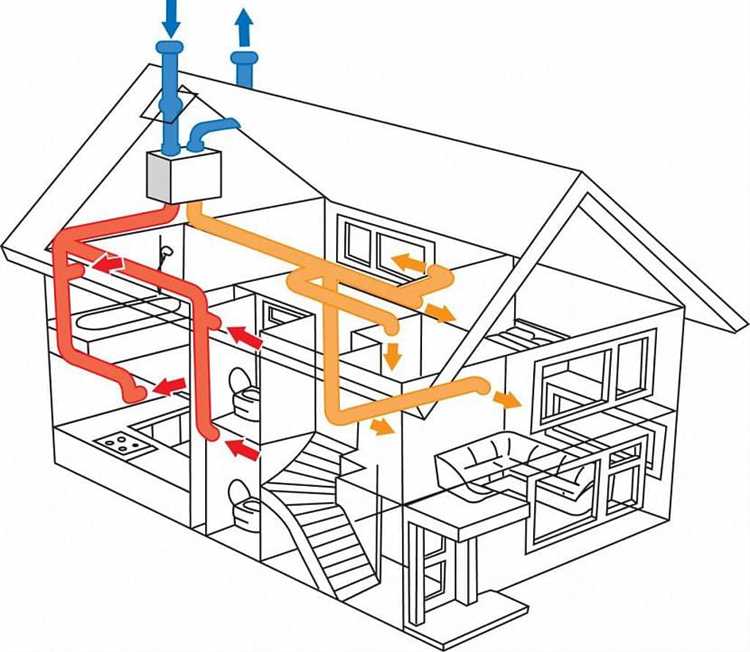

Как устроена механическая приточно-вытяжная система вентиляции
Механическая приточно-вытяжная вентиляция состоит из двух основных компонентов: приточного и вытяжного вентиляторов, соединённых системой воздуховодов. Приточный вентилятор подаёт свежий воздух с улицы, проходящий через фильтры, которые задерживают пыль и загрязнения. Затем воздух может проходить через теплообменник, где происходит рекуперация тепла – тепло вытяжного воздуха передаётся приточному без смешивания потоков, что снижает энергозатраты на отопление.
Вытяжной вентилятор удаляет загрязнённый воздух из помещений, поддерживая заданное давление и предотвращая застой. Для эффективной работы система оснащается клапанами, регулирующими поток воздуха в зависимости от потребностей помещения, а также шумоглушителями, снижающими уровень шума от вентиляторов и потоков воздуха.

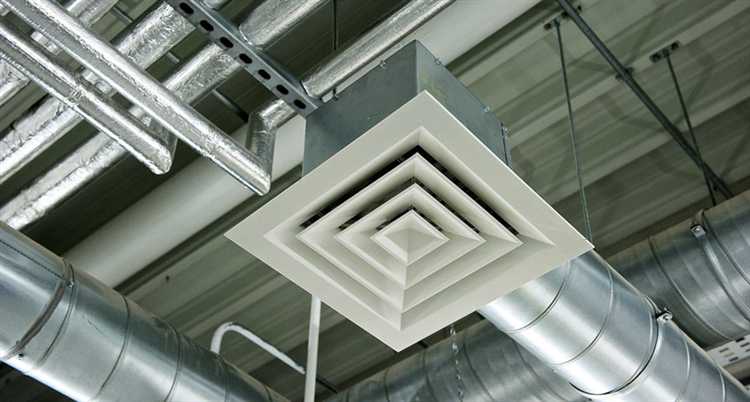

Все компоненты монтируются таким образом, чтобы обеспечить равномерное распределение воздуха по комнатам: приточные диффузоры устанавливаются на уровне около 1,8 м, а вытяжные решётки – в зоне возможного скопления загрязнённого воздуха (кухня, санузел). Автоматизация управления позволяет поддерживать оптимальный микроклимат с учётом температуры, влажности и концентрации CO₂, регулируя скорость вентиляторов.
Важным элементом является фильтрация приточного воздуха. Обычно используются фильтры класса F7-F9, обеспечивающие очистку от мелкой пыли и аллергенов. Для систем с рекуперацией теплообменник выбирается пластинчатый или роторный, в зависимости от объёма и режима работы, что влияет на эффективность теплообмена и энергопотребление.

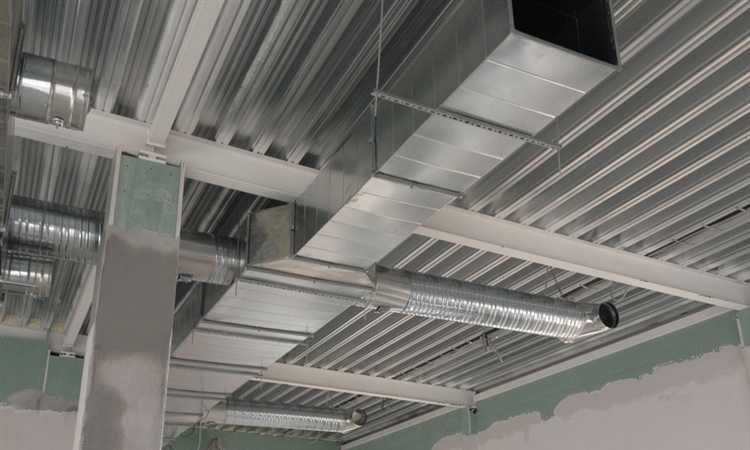

Воздуховоды выполняются из металла или пластиковых панелей с теплоизоляцией, чтобы предотвратить конденсацию и снизить теплопотери. Правильное проектирование трассы воздуховодов и минимизация изгибов снижают гидравлическое сопротивление, что улучшает производительность и снижает энергозатраты.
Роль вентиляторов и фильтров в обеспечении воздухообмена
Вентиляторы – основной элемент механической приточно-вытяжной системы. Их задача – создавать необходимый объем воздуха и поддерживать давление в воздуховодах. Для притока обычно применяют осевые или центробежные вентиляторы с регулируемой частотой вращения, что позволяет оптимизировать расход воздуха в зависимости от нагрузки и уменьшить энергозатраты.
Правильный подбор мощности вентилятора основывается на расчетном объеме приточного и вытяжного воздуха, учитывая кратность воздухообмена для конкретного помещения. Несоответствие параметров приводит к нарушению баланса воздуха и ухудшению микроклимата.
Фильтры выполняют функцию очистки воздуха от пыли, аллергенов и микроорганизмов. В приточных системах чаще применяют фильтры классов G4, F7 и F9 по стандарту EN 779. Для жилых и офисных помещений рекомендуют использовать фильтры не ниже F7, что снижает количество взвешенных частиц и улучшает качество воздуха.
Регулярная замена или очистка фильтров обязательна для поддержания производительности системы и предотвращения роста давления, которое снижает эффективность вентиляторов и увеличивает энергозатраты.
Комбинация вентиляторов и фильтров обеспечивает стабильный воздухообмен с контролем качества воздуха. Несбалансированное использование приводит к повышенному износу оборудования и снижению комфорта в помещении.

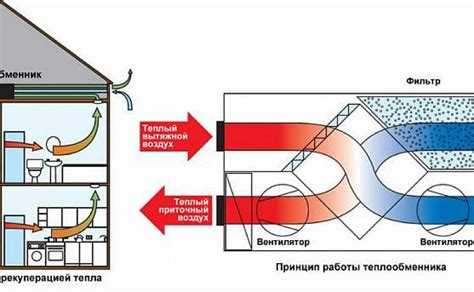

Влияние рекуператора на тепловой баланс и экономию энергии
Рекуператор в системе механической приточно-вытяжной вентиляции восстанавливает до 70–90% тепловой энергии воздуха, удаляемого из помещения. Это значительно снижает потери тепла, особенно в холодный период, уменьшая нагрузку на систему отопления.
В зависимости от типа рекуператора (пластинчатый, роторный или пластинчатый с противоточным теплообменом) коэффициент теплообмена колеблется в диапазоне 0,6–0,9. Выбор устройства с эффективностью ниже 0,7 приведет к увеличению энергозатрат на подогрев приточного воздуха.
Рекомендации: для достижения оптимального теплового баланса необходимо правильно подобрать мощность и тип рекуператора с учётом климатических условий и объема вентиляционного воздуха.
Использование рекуператора сокращает потребление энергии на подогрев воздуха в среднем на 30–50%, что при больших зданиях и продолжительном отопительном сезоне может привести к существенной экономии ресурсов и снижению эксплуатационных затрат.
Важно учитывать давление в системе – повышение сопротивления рекуператора требует увеличения мощности вентиляторов, что частично компенсирует экономию энергии. Оптимальная скорость воздуха в теплообменнике должна быть 2–3 м/с, чтобы избежать чрезмерных потерь давления.
Для поддержания стабильной эффективности рекуператора необходимо регулярное техническое обслуживание, включая очистку теплообменных поверхностей от загрязнений, которые снижают коэффициент теплообмена на 10–20%.
Настройка и регулировка скорости воздуха в системе вентиляции
Основные параметры, которые влияют на регулировку скорости воздуха, включают диаметр воздуховодов, мощность вентиляционных установок, тип используемых фильтров и конфигурацию системы.
Скорость воздуха в системе вентиляции определяется через несколько методов:
- Ручная регулировка: используется для установки фиксированной скорости в зависимости от требуемого объема воздуха для конкретного помещения. Эта настройка применяется через вентиляторы с переменной скоростью или регулируемые заслонки.
- Автоматическая регулировка: включает в себя использование датчиков давления или расхода воздуха. Такие системы могут автоматически изменять скорость работы вентиляторов для поддержания нужного уровня воздухообмена, что позволяет оптимизировать потребление энергии.
Для правильной настройки важно учитывать несколько факторов:
- Потери давления в системе: увеличенные сопротивления в воздуховодах могут снизить эффективность вентиляции. Регулировка скорости помогает минимизировать эти потери, поддерживая необходимое давление.
- Тип и площадь помещения: в больших помещениях требуемая скорость воздуха будет выше, чем в небольших. Разные помещения (например, офисы, производственные или жилые) требуют разных значений скорости в зависимости от уровня загрязненности и назначения.
- Тип вентилятора: вентиляторы с переменной скоростью позволяют гибко регулировать подачу воздуха. Если система использует односкоростные вентиляторы, настройка будет ограничена возможностями электродвигателя.
- Сезонные колебания температуры: в зимний период для компенсации перепадов температуры и влажности может потребоваться регулировка подачи воздуха для сохранения комфортных условий.
При настройке рекомендуется обратить внимание на шумовые характеристики системы. Изменение скорости воздуха может повлиять на уровень шума, особенно в системах с большим количеством поворотов и ответвлений в воздуховодах.
Регулировка скорости воздуха требует точных измерений и контроля за изменением давления в системе. Для этого используются манометры, анемометры и расходомеры. Важно следить за балансом между производительностью вентилятора и требованиями к воздухообмену.
Поддержание правильной скорости воздуха не только увеличивает эффективность вентиляции, но и способствует более длительному сроку службы оборудования, снижая износ вентиляторов и других механических частей системы.
Типичные ошибки при монтаже и их последствия для работы системы
Неверно подобранные размеры воздуховодов могут привести к снижению эффективности вентиляции. Если воздуховоды слишком узкие, сопротивление воздушному потоку увеличивается, что приводит к шуму, снижению скорости движения воздуха и дополнительным нагрузкам на вентилятор. Это может также вызвать перегрев системы и уменьшение срока службы компонентов.
Ошибки в расчете мощности вентилятора часто приводят к неравномерному воздухообмену. Слишком слабый вентилятор не справляется с поставленной задачей, а слишком мощный – создаёт избыточное давление, что также приводит к повышенному износу и дополнительным затратам на энергоснабжение.
Неправильное расположение вентиляторов и воздуховодов может снизить эффективность системы. Например, установка вентилятора в труднодоступном месте затрудняет техническое обслуживание, а неправильно направленные воздуховоды могут вызвать завихрения воздушных потоков и затруднить воздухообмен в помещениях.
Ошибки в установке фильтров и заслонок негативно влияют на качество воздуха в помещении. Несоответствующие по размеру фильтры приводят к их быстрой засоренности и снижению пропускной способности. В свою очередь, неправильная настройка заслонок создаёт неоднородность в распределении воздуха и влияет на равномерность температуры в разных частях помещения.
Неучёт особенностей звукоизоляции при монтаже может привести к повышенному уровню шума. Вентиляционные системы, не оснащённые дополнительной звукоизоляцией, создают лишний шум, что ухудшает комфорт в помещениях, особенно в офисах и жилых зонах.
Невозможность быстрого доступа к ключевым элементам системы, таким как фильтры или вентиляторы, затрудняет их обслуживание и замену. В результате, неочищенные фильтры или неисправные вентиляторы могут привести к снижению общей эффективности работы системы вентиляции и увеличению расходов на её обслуживание.
Обслуживание и чистка компонентов приточно-вытяжной вентиляции
Для обеспечения бесперебойной работы системы приточно-вытяжной вентиляции необходимо регулярно проводить техническое обслуживание и чистку её компонентов. Эти мероприятия помогают предотвратить накопление загрязнений, обеспечивают должную эффективность работы и продлевают срок службы оборудования.
Основные элементы, требующие обслуживания, включают фильтры, вентиляторы, воздуховоды и клапаны. Чистка фильтров является приоритетной задачей, так как загрязнённые фильтры снижают пропускную способность системы и могут привести к перегреву или повреждению вентиляторов. Рекомендуется чистить или заменять фильтры не реже одного раза в три месяца, в зависимости от интенсивности эксплуатации и уровня загрязнения окружающей среды.
Вентиляторы нуждаются в периодической проверке и очистке от пыли и грязи. Для этого рекомендуется выключить систему, снять крышку и аккуратно удалить загрязнения с лопастей и других частей устройства. Также стоит проверять состояние подшипников и смазывать их, если это предусмотрено инструкцией производителя.
Воздуховоды должны очищаться хотя бы раз в год, особенно если система работает в условиях повышенной запылённости или высокой влажности. Чистка воздуховодов помогает избежать накопления плесени и бактерий, что может ухудшить качество воздуха. Очистку можно проводить с помощью специализированных устройств, таких как щётки или компрессоры.
Клапаны и регуляторы потока также требуют внимания. Неправильно работающие или забитые клапаны могут привести к неравномерному распределению воздуха в помещении, что снижает эффективность вентиляции. Их проверяют на наличие засоров и на исправность механизмов регулировки.
Регулярность обслуживания системы вентиляции зависит от её типа, интенсивности использования и условий эксплуатации. Важно соблюдать рекомендации производителя оборудования и соблюдать сроки замены фильтров и технических жидкостей. В идеале, чистка должна проводиться специалистами, но базовые работы можно выполнять самостоятельно при наличии необходимого инструмента.
Вопрос-ответ:
Как работает механическая приточно-вытяжная вентиляция?
Механическая приточно-вытяжная вентиляция работает по принципу принудительного обмена воздуха. Вентиляционные установки обеспечивают подачу свежего воздуха в помещение и удаление загрязнённого. Система состоит из двух основных блоков: приточного и вытяжного. Приточный блок подаёт воздух через фильтры, очищая его от пыли и загрязнений. Вытяжной блок удаляет использованный воздух, создавая разницу давления, необходимую для нормальной циркуляции. Работа таких систем регулируется с помощью датчиков и вентиляторов, которые могут изменять мощность в зависимости от уровня загрязнения или температуры в помещении.
Какие преимущества и недостатки у механической приточно-вытяжной вентиляции?
Преимущества механической приточно-вытяжной вентиляции включают в себе стабильную подачу воздуха вне зависимости от погодных условий, более высокое качество воздуха за счёт фильтрации и возможность точной настройки параметров работы системы. Недостатки: высокая стоимость установки и обслуживания, а также потребность в регулярном обслуживании вентиляторов и фильтров. Также такая система требует большего количества места для установки оборудования и каналов.
Для каких помещений лучше использовать механическую приточно-вытяжную вентиляцию?
Механическая приточно-вытяжная вентиляция наиболее эффективна в помещениях, где необходимо поддержание постоянного качества воздуха и где естественная вентиляция не справляется с задачей. Это могут быть офисы, промышленные предприятия, магазины, рестораны, а также жилые дома с повышенными требованиями к воздухообмену. Важно, чтобы в помещении было достаточно пространства для установки вентиляционного оборудования и каналов.
Как часто нужно обслуживать механическую приточно-вытяжную вентиляцию?
Обслуживание механической приточно-вытяжной вентиляции зависит от типа системы и интенсивности её использования. Обычно рекомендуется чистить фильтры и проверять состояние вентиляторов каждые 3-6 месяцев. Также стоит проверять систему на предмет утечек и загрязнений, чтобы она работала эффективно. Полная проверка системы и замена изношенных деталей выполняется раз в год или в случае выявления неисправностей.
Можно ли установить механическую приточно-вытяжную вентиляцию в старых зданиях?
Да, механическую приточно-вытяжную вентиляцию можно установить и в старых зданиях, однако это потребует больше времени и усилий для монтажа. Важно учитывать старую инфраструктуру, возможные ограничения по размещению вентиляционных каналов и оборудования. В некоторых случаях может потребоваться согласование с органами архитектурного контроля или дополнительные работы по укреплению конструкций здания.
Как работает механическая приточно-вытяжная вентиляция?
Механическая приточно-вытяжная вентиляция состоит из двух основных компонентов: системы подачи свежего воздуха и вытяжной системы. Вентиляторы обеспечивают циркуляцию воздуха, подавая его внутрь помещения и одновременно удаляя отработанный воздух. В процессе работы приточный воздух проходит через фильтры, которые очищают его от пыли и загрязнений. Вытяжная система отводит воздух, насыщенный углекислым газом и влагой, улучшая качество воздуха в помещении. Эта система применяется в зданиях, где требуется постоянный обмен воздуха, например, в офисах, жилых комплексах и на производственных объектах.
Какие особенности имеет механическая приточно-вытяжная вентиляция и когда её лучше установить?
Механическая приточно-вытяжная вентиляция подходит для помещений с высокой концентрацией людей или там, где важно поддерживать оптимальный микроклимат. Её главная особенность — это независимость от внешних факторов, таких как ветер или температура. В системе могут быть установлены дополнительные устройства для подогрева или охлаждения воздуха, что позволяет поддерживать комфортную температуру в помещении круглогодично. Установку такой вентиляции рекомендуется производить на стадии строительства или капитального ремонта, так как она требует прокладки воздуховодов и установки специализированного оборудования, что может быть сложным в случае уже завершённого ремонта.
