Монолитные железобетонные изделия (ЖБИ) применяются в строительстве для создания прочных и устойчивых несущих элементов. Высокая плотность бетона и армирование стальными стержнями обеспечивают конструкциям способность выдерживать значительные нагрузки и противостоять агрессивным воздействиям окружающей среды.
Применение монолитных ЖБИ позволяет значительно снизить деформации и увеличить срок эксплуатации зданий – до 100 лет при соблюдении нормативов проектирования и контроля качества бетона. Важным фактором является правильное соотношение цемента, заполнителей и воды, а также качество армирования, что напрямую влияет на прочность и морозостойкость конструкций.
Рекомендации по использованию: при проектировании стоит учитывать тип грунта и климатические условия, выбирать соответствующие марки бетона и методы защиты от коррозии арматуры. Контроль технологического процесса на каждом этапе заливки и вибрации бетона снижает риск образования пустот и трещин.
Выбор материалов для монолитных ЖБИ с учетом долговечности
Ключевым показателем является класс бетона, рекомендуемый для монолитных конструкций – не ниже В30 (М400), что гарантирует минимальное водоцементное отношение и снижает пористость. Применение добавок, таких как пластификаторы и гидрофобизаторы, повышает плотность и водонепроницаемость материала, снижая риск коррозии арматуры.
Арматура должна иметь антикоррозионное покрытие или изготовляться из сталей с повышенной стойкостью к коррозии, например, из нержавеющих или оцинкованных марок. Использование арматуры класса А500С обеспечивает необходимый запас прочности и пластичности.
Для наружных и влажных условий целесообразно применять бетон с пониженной пористостью и увеличенной морозостойкостью не менее F150. Также важно контролировать качество заполнителей: гранитный или базальтовый щебень с прочностью не ниже 120 МПа способствует улучшению структуры ЖБИ.
Правильный подбор материалов с учётом эксплуатационных условий и соблюдение технологических норм производства обеспечивают долговечность монолитных ЖБИ свыше 50 лет без существенного снижения несущей способности.

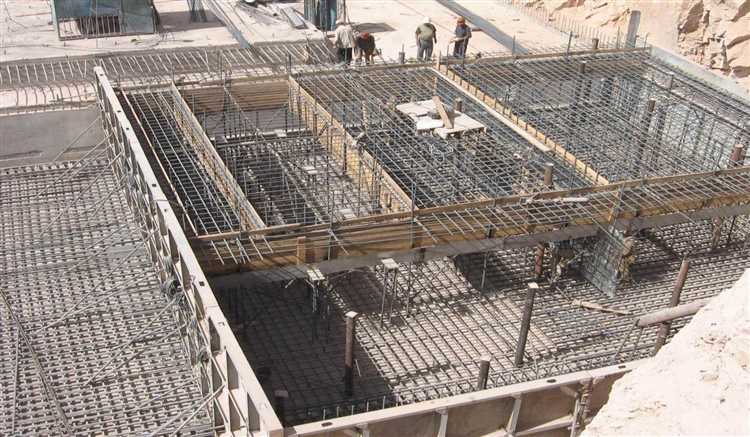

Технология армирования в монолитном железобетоне
Армирование – ключевой этап в создании монолитных ЖБИ, обеспечивающий прочность и долговечность конструкции. Стальная арматура воспринимает растягивающие нагрузки, компенсируя хрупкость бетона.
Для монолитного железобетона применяются горячекатаные периодические стержни классов А500С и А400С диаметром от 8 до 32 мм. Расположение арматуры определяется проектом с учетом расчетных нагрузок и условий эксплуатации.
Минимальное покрытие бетоном арматуры должно составлять не менее 25 мм для защиты от коррозии и обеспечения сцепления. Для наружных конструкций толщина защитного слоя увеличивается до 30–40 мм в зависимости от агрессивности среды.
Основные виды армирования включают продольное и поперечное (хомуты, стяжки). Продольная арматура принимает осевые и изгибающие нагрузки, поперечная препятствует расслоению и воспринимает срезы.
Арматурные каркасы собираются с помощью сварки или вязальной проволоки. Сварка разрешена для арматуры классов не ниже А400С при соблюдении нормативов. Вязальная проволока обеспечивает необходимую жесткость и подвижность конструкции.
Особое внимание уделяется стыковке арматурных стержней: нахлесты должны составлять не менее 40 диаметров арматуры, но не менее 30 см, при этом зона перекрытия располагается в областях с минимальными напряжениями.
Для предотвращения коррозии применяются антикоррозионные покрытия и методы, включая эпоксидное покрытие арматуры и использование ингибиторов в бетонной смеси.
Контроль качества армирования включает проверку соответствия диаметра, шагов и положения арматуры проектным требованиям, а также отсутствие повреждений и загрязнений на стержнях.
Влияние качественной опалубки на прочность конструкций
Опалубка обеспечивает форму и удержание бетонной смеси до ее полного затвердевания. Ошибки в монтаже или недостатки материалов снижают однородность и плотность железобетона, приводя к снижению несущей способности конструкции.
Ключевые требования к опалубке для обеспечения прочности:
- Жесткость и устойчивость к деформациям под весом свежего бетона и вибрации.
- Герметичность, предотвращающая вытекание цементного молока и образование пор.
- Точное соответствие проектным размерам, чтобы избежать дефектов геометрии и напряжений.
- Использование материалов с низким коэффициентом адгезии для облегчения снятия без повреждений.
Ошибки в опалубке вызывают:
- Появление воздушных пустот и раковин, снижающих прочность бетона на 15–30%.
- Неравномерную усадку и образование трещин из-за локальных напряжений.
- Деформации конструктивных элементов, ведущие к изменению расчетной несущей способности.
Рекомендуется использовать металлические или комбинированные опалубочные системы с контролируемыми параметрами и регулярно проверять их состояние перед заливкой бетона.
Соблюдение технологии монтажа и своевременный уход за опалубкой обеспечивают равномерное схватывание бетона и достижение проектных характеристик прочности ЖБИ.
Особенности бетонирования в зимних условиях
Температура окружающей среды ниже +5 °C требует специальных мер для сохранения прочности и однородности бетонной смеси. При отрицательных температурах вода в смеси замерзает, что приводит к образованию микротрещин и снижению прочности готового ЖБИ.
Для предотвращения замерзания применяют подогрев компонентов: воду и заполнители нагревают до +40…+60 °C. Цемент используют с пониженным временем схватывания, чтобы ускорить твердение.
Добавление противоморозных добавок (нитрит кальция, хлористый кальций) снижает точку замерзания воды в смеси и активирует гидратацию цемента при низких температурах.
Обязательно утепляют опалубку и укрывают бетонное изделие теплоизоляционными материалами или пленкой, чтобы удержать тепло и предотвратить переохлаждение. Применяют электро- или паронагрев внутри опалубки.
В первые 48 часов после заливки температура бетона должна поддерживаться не ниже +5 °C. Контроль температуры и влажности обязателен для исключения образования поверхностных и внутренних дефектов.
Планируют работы с учетом погодных условий, исключая заливку при резких заморозках без подготовки, так как ремонт дефектов значительно увеличивает сроки и стоимость изготовления ЖБИ.
Методы контроля качества при изготовлении монолитных ЖБИ
Контроль качества монолитных железобетонных изделий основывается на строгом соблюдении технологии производства и проверке физических и химических параметров. Основные методы включают:
- Контроль состава бетона: проверка пропорций цемента, воды, заполнителей и добавок. Проводится лабораторный анализ проб смеси на соответствие проектным характеристикам прочности и морозостойкости.
- Испытание подвижности бетонной смеси (проверка осадки конуса): определяет удобоукладываемость и однородность смеси. Значения осадки конуса должны строго соответствовать нормам проекта.
- Виброкомпаксация бетона: проверяется равномерность уплотнения и отсутствие пустот внутри изделия с помощью измерения плотности и визуального контроля поверхности.
- Контроль температурного режима: измерение температуры бетона во время заливки и твердения для предотвращения образования трещин и снижения прочности.
- Испытания на прочность: отбор образцов-балочек или кубиков для сжатия через 7, 28 и 90 суток твердения. Прочность должна соответствовать нормативам проекта.
- Неразрушающий контроль: ультразвуковой метод и сканирование бетона для выявления внутренних дефектов – пустот, трещин, расслоений.
- Визуальный контроль поверхности: проверка на наличие трещин, раковин и других дефектов, влияющих на долговечность и эксплуатационные характеристики.
Регулярный контроль на всех этапах производства позволяет своевременно выявлять отклонения и корректировать процесс, что гарантирует соответствие монолитных ЖБИ требованиям надежности и долговечности. Все методы должны фиксироваться в технической документации с результатами испытаний и измерений.
Техническое обслуживание и ремонт монолитных железобетонных конструкций
Регулярный осмотр монолитных железобетонных конструкций проводят не реже одного раза в год, а после значительных нагрузок – сразу. Особое внимание уделяют участкам, подверженным воздействию влаги, коррозии арматуры и механическим повреждениям.
При обнаружении трещин шириной более 0,3 мм рекомендуется выполнить инъекционный ремонт с использованием эпоксидных или полиуретановых смол для восстановления целостности конструкции и предотвращения проникновения влаги.
Повреждения бетона, включая отслоения и выкрашивания, удаляют механическим способом, очищают поверхность от пыли и коррозионных продуктов арматуры, после чего наносят ремонтные составы на цементной или полимерцементной основе с контролем толщины слоя.
Для защиты арматуры применяют антикоррозионные покрытия, а в агрессивных средах – электрохимическую защиту. После ремонта поверхность дополнительно гидроизолируют, особенно в зонах с повышенной влажностью.
В случаях значительного разрушения элементов проводят усиление конструкций с помощью дополнительных стальных каркасов или композитных материалов, что увеличивает несущую способность без демонтажа.
Все ремонтные работы необходимо фиксировать в журнале технического обслуживания с указанием даты, метода ремонта и применяемых материалов для контроля состояния в будущем.
Примеры долговечных зданий из монолитных ЖБИ и их эксплуатация
Другой пример – мост «Большой Обуховский» в Санкт-Петербурге, где монолитные ЖБИ выдерживают постоянные вибрационные и температурные воздействия. Благодаря применению качественных составов бетона с низким водоцементным отношением и антикоррозионной защите арматуры срок службы превышает 50 лет.
При эксплуатации таких сооружений важна регулярная проверка целостности защитного слоя бетона, контроль уровня влажности и предотвращение проникновения агрессивных сред. В зданиях с монолитным каркасом рекомендуется проводить ежегодный осмотр стыков и деформационных швов, а также своевременный ремонт трещин с использованием инъекционных материалов.
Опыт эксплуатации показывает, что качество бетона и правильное армирование являются ключевыми факторами долговечности. Следует строго соблюдать нормативы по приготовлению бетонной смеси и технологии укладки, избегая расслаивания и холодных швов. Важно также обеспечить надёжную гидроизоляцию и вентиляцию для снижения риска коррозии арматуры.
Использование современных добавок, повышающих морозостойкость и прочность бетона, позволяет увеличить срок службы конструкций до 70–100 лет при условии комплексного технического обслуживания и своевременного ремонта.
Вопрос-ответ:
Почему монолитные железобетонные конструкции считаются долговечными?
Монолитные железобетонные конструкции обладают высокой прочностью благодаря сочетанию бетона и арматуры, что обеспечивает устойчивость к нагрузкам и деформациям. Бетон защищает сталь от коррозии, а сама структура, будучи сплошной и без швов, минимизирует проникновение влаги и других агрессивных веществ. Это снижает риск разрушения и продлевает срок службы здания.
В чем преимущества монолитных ЖБИ по сравнению с другими строительными материалами?
Монолитные железобетонные изделия позволяют создавать сложные формы и большие пролеты без дополнительной опоры, что облегчает проектирование. Они устойчивы к высоким нагрузкам, огню и воздействию внешних факторов. Кроме того, монолитный способ заливки снижает количество стыков и швов, что уменьшает вероятность появления трещин и повышает общую надежность конструкции.
Как технологии производства влияют на качество монолитных железобетонных изделий?
Качество монолитных ЖБИ напрямую зависит от правильного выбора компонентов бетона, точного соблюдения пропорций смеси и условий заливки. Современные технологии позволяют контролировать температуру, влажность и время твердения, что обеспечивает однородность и прочность материала. Также важна квалификация специалистов, так как от аккуратности армирования и правильности выполнения работ зависит конечная надежность конструкции.
Какие особенности эксплуатации зданий из монолитного железобетона стоит учитывать?
Здания из монолитного железобетона требуют минимального обслуживания, но важно контролировать целостность поверхности для предотвращения повреждений. В случае трещин необходимо своевременно их устранять, чтобы избежать проникновения влаги внутрь конструкции. Также стоит учитывать вес таких зданий при проектировании фундамента и инженерных систем, чтобы обеспечить стабильность и безопасность на протяжении всего срока службы.
Загрузка...
