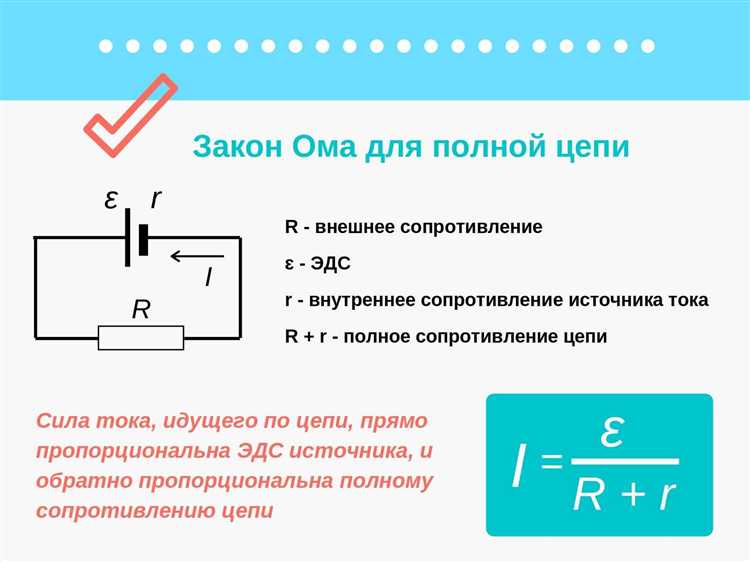

Закон Ома описывает линейную зависимость между током и напряжением для резисторов и других пассивных элементов. Однако диод – это полупроводниковый прибор с ярко выраженной нелинейной вольт-амперной характеристикой. При прямом смещении ток через диод практически отсутствует до тех пор, пока напряжение не достигнет определённого порога (например, около 0,7 В для кремниевых диодов). После этого точка перегиба, ток резко возрастает при незначительном увеличении напряжения.

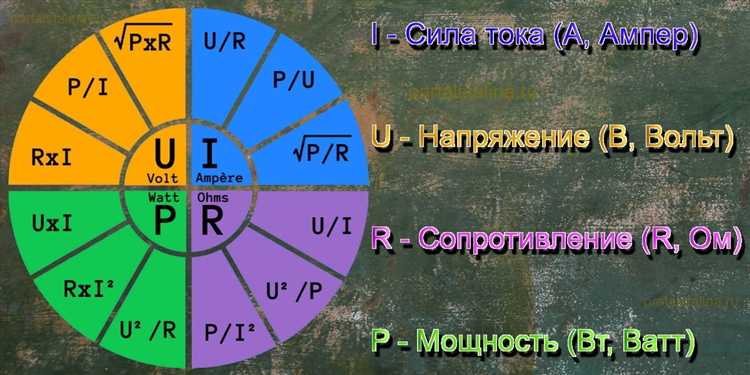

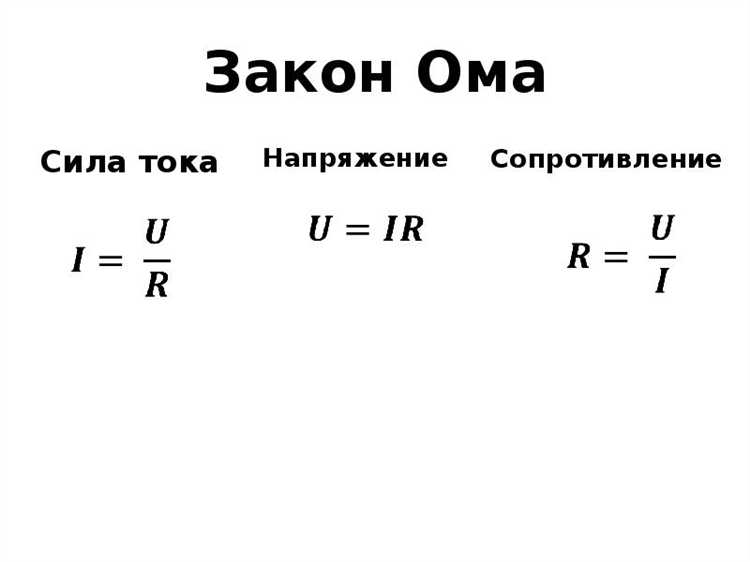

Формально, закон Ома I = V/R неприменим к диоду, поскольку его сопротивление не является постоянной величиной. В области прямого смещения сопротивление стремится к нулю при росте тока, а в обратном направлении ток остаётся минимальным вплоть до пробоя. Это поведение описывается экспоненциальной функцией: I = I0(eqV/nkT — 1), где I0 – ток насыщения, q – заряд электрона, V – напряжение, n – коэффициент идеальности, k – постоянная Больцмана, T – температура.
При анализе цепей с диодами следует использовать методы, учитывающие их нелинейность: например, метод итерации или графический способ построения рабочей точки. Применение закона Ома в таких случаях приводит к существенным ошибкам и некорректным расчётам. Для расчётов вместо сопротивления вводится понятие дифференциального сопротивления, которое зависит от текущего значения тока и напряжения и выражается как rd = dV/dI.
Диоды иллюстрируют важность отличия между линейными и нелинейными элементами в электрических цепях. Их характеристики требуют индивидуального подхода, выходящего за пределы классической модели закона Ома, применимой лишь к узкому классу компонентов.
Как меняется сопротивление диода при различных напряжениях
Когда напряжение достигает порогового значения, происходит резкое снижение сопротивления. Например, при 0,7 В через кремниевый диод начинает протекать ток порядка миллиампер, а при 1 В – десятки миллиампер. Это означает, что динамическое сопротивление в рабочем диапазоне может составлять менее 10 Ом.
В прямом направлении сопротивление диода изменяется нелинейно. На начальном участке – экспоненциальный рост тока при малом увеличении напряжения. Рекомендуется учитывать это при расчётах: применять не закон Ома, а использовать характеристическую кривую конкретного диода или его модель в SPICE-симуляторе.
В обратном направлении сопротивление снова резко возрастает. При напряжении ниже пробоя оно составляет десятки мегаом. При превышении напряжения пробоя (например, 50 В для обычных выпрямительных диодов) начинается лавинный пробой, и сопротивление резко падает, что может привести к выходу диода из строя.
Для оценки динамического сопротивления в конкретной точке применяется выражение: rd = dV/dI. Например, для диода 1N4148 при 0,7 В и токе 1 мА динамическое сопротивление составляет около 25 Ом.
На практике важно учитывать температурную зависимость. Повышение температуры на 10°C снижает пороговое напряжение примерно на 2 мВ, соответственно меняется и характер зависимости сопротивления от напряжения.
Почему прямая и обратная проводимость диода отличаются
Проводимость диода определяется его полупроводниковой структурой p-n. В прямом направлении напряжение снижает потенциальный барьер на границе перехода, позволяя основным носителям заряда двигаться через переход. В кремниевых диодах это происходит при напряжении выше 0.6–0.7 В. Ниже этого порога ток практически отсутствует.
- В прямом направлении ток ограничен сопротивлением кристалла и падением напряжения на p-n переходе. При увеличении напряжения ток экспоненциально возрастает.
- В обратном направлении диод почти полностью блокирует ток. Допустим только слабый ток утечки, вызванный движением неосновных носителей, он составляет микроамперы или меньше при стандартных условиях.
- При достижении напряжения пробоя начинается лавинообразное умножение носителей заряда, что приводит к резкому росту тока. Это явление используется, например, в стабилитронах, но в обычных диодах пробой разрушителен.
Различие в проводимости связано с тем, что только в прямом направлении создаются условия для инжекции носителей в противоположную область, что и формирует основной ток. В обратном же направлении таких условий нет, и проводимость практически отсутствует до наступления пробоя.
- Не допускайте превышения обратного напряжения выше указанного в технических характеристиках – это приводит к выходу диода из строя.
- При расчёте схем учитывайте, что ток в прямом направлении подчиняется экспоненциальной зависимости, а не линеен – закон Ома неприменим.
- Используйте защитные цепи (например, шунтирующие стабилитроны) в чувствительных схемах, чтобы избежать разрушительного пробоя.
Как нелинейная вольт-амперная характеристика влияет на расчет токов
Для диода зависимость тока от напряжения экспоненциальна: I = Is(eqU/nkT — 1), где Is – обратный ток насыщения, q – заряд электрона, U – прямое напряжение, n – коэффициент идеальности, k – постоянная Больцмана, T – температура в Кельвинах. Такая форма уравнения делает невозможным применение закона Ома в его классическом виде.
При расчете тока через диод нельзя использовать линейное приближение I = U/R, так как сопротивление диода переменно и зависит от напряжения. Например, при U = 0,7 В кремниевый диод проводит ток в диапазоне миллиампер, но при увеличении напряжения на 0,1 В ток возрастает в разы. Это требует точного моделирования.
Практический расчет выполняется численно или с использованием графика ВАХ конкретного типа диода. При этом рекомендуется применять метод итераций: задается напряжение, определяется ток по уравнению Шокли, затем корректируется напряжение с учетом схемных условий, пока не достигнется сходимость.
Рекомендуется использовать SPICE-моделирование или экспериментальную аппроксимацию ВАХ для расчета тока при заданных условиях. Учитывайте, что малейшее изменение напряжения приводит к существенным изменениям тока – особенно в диапазоне до 1 В, что критично для прецизионных схем.
Для предварительной оценки можно применять дифференциальное сопротивление rd = dU/dI, рассчитанное в рабочей точке, но это приближение применимо только в узком диапазоне напряжений. За его пределами оно теряет точность.
Чем отличается идеальный диод от реального в контексте закона Ома
Идеальный диод считается компонентом, у которого сопротивление при прямом включении равно нулю, а при обратном – бесконечности. Это означает, что в прямом направлении через него может течь любой ток без падения напряжения, а в обратном – ток полностью блокируется. Такой элемент не создает потерь энергии и работает как идеальный ключ.
Реальный диод имеет нелинейную вольт-амперную характеристику и не может быть описан законом Ома, поскольку его сопротивление изменяется в зависимости от приложенного напряжения и тока. При прямом включении напряжение на диоде не равно нулю: для кремниевых моделей типично значение около 0.7 В, для германиевых – около 0.3 В. Это напряжение называется прямым порогом и должно быть превышено, чтобы диод начал проводить ток.
Также, при обратном включении реальный диод пропускает небольшой ток утечки, зависящий от температуры и параметров кристалла. При достижении определённого обратного напряжения (называемого пробивным) диод теряет запирающие свойства. Эти особенности делают невозможным применение закона Ома, в котором предполагается постоянное сопротивление.
Для точного моделирования поведения реального диода в цепях применяются уравнения Шокли и SPICE-модели, в которых учитываются температурная зависимость, паразитные ёмкости, индуктивности и временные задержки. Подход с использованием фиксированного сопротивления в анализе таких компонентов приводит к значительным ошибкам в расчетах.
Что происходит с диодом при превышении порогового напряжения
Пороговое напряжение – минимальное значение прямого напряжения, при котором p-n-переход начинает проводить ток. Для кремниевых диодов оно составляет около 0,6–0,7 В, для германиевых – 0,2–0,3 В.
- После достижения порога сопротивление p-n-перехода резко падает. Диод начинает проводить ток практически без изменений напряжения.
- Нарастание тока происходит экспоненциально: при увеличении напряжения на 0,1 В ток может возрасти в 10 раз. Это описывается уравнением Шокли: I = Is(eqV/kT – 1), где Is – ток насыщения, q – заряд электрона, V – напряжение, k – постоянная Больцмана, T – температура.
- Без ограничения тока внешний цепью диод легко выходит из строя из-за перегрева. Необходимо устанавливать токоограничивающий резистор или использовать источник тока.
- Увеличение температуры снижает пороговое напряжение и увеличивает ток насыщения, что может привести к тепловому пробою.
Для надёжной работы диода следует учитывать его максимально допустимый прямой ток, указанный в техническом паспорте. Превышение этого значения приводит к деградации p-n-перехода и снижению срока службы компонента.
Как температура влияет на проводимость диода
С увеличением температуры диода увеличивается концентрация неосновных носителей заряда, что снижает ширину потенциального барьера на p-n переходе. Вследствие этого уменьшается напряжение открытого перехода примерно на 2 мВ/°C. Например, при повышении температуры от 25°C до 75°C напряжение смещения падает с 0,7 В до около 0,6 В.
Ток насыщения (обратный ток) возрастает экспоненциально с ростом температуры, примерно удваиваясь каждые 10°C. Это связано с увеличением тепловой генерации носителей, что существенно влияет на обратные характеристики диода, повышая вероятность пробоя при перегреве.
При высокой температуре увеличивается скорость рекомбинации внутри перехода, что снижает диффузионный ток. Однако преобладает эффект уменьшения барьера, вследствие чего общая проводимость возрастает.
Практическая рекомендация: при проектировании схем с диодами следует учитывать температурный коэффициент напряжения и учитывать охлаждение для стабильности параметров, особенно в высокочастотных и мощных устройствах.
Температурная зависимость проводимости диода проявляется не только в изменении параметров прямого включения, но и в сдвиге порога включения, что критично для точных выпрямителей и логических схем на диодах.
Почему закон Ома не применим при моделировании выпрямителей
При моделировании выпрямителей, основанных на диодах, использование закона Ома приведет к значительным ошибкам, так как диод имеет пороговое напряжение (обычно около 0,7 В для кремниевых диодов), ниже которого ток практически не течет. При напряжениях выше порога ток резко возрастает, что создает резкую нелинейность, игнорируемую законом Ома.
Кроме того, диод обладает емкостными и индуктивными паразитами, а также динамическим сопротивлением, зависящим от режима работы и температуры. Эти параметры невозможно учесть в рамках простой линейной модели. Для адекватного моделирования выпрямителей применяют нелинейные модели диодов, включающие уравнения экспоненциальной зависимости и параметры, определяющие переходные процессы и обратные токи.
Практическое следствие – расчет напряжения и тока через выпрямитель требует использования методов численного моделирования или специализированных симуляторов (SPICE и аналогичные), которые учитывают реальные характеристики диода. Применение закона Ома к диоду приводит к некорректным расчетам падения напряжения, мощности рассеяния и коэффициента выпрямления.
Вопрос-ответ:
Почему диод нельзя описать с помощью закона Ома так же, как резистор?
Закон Ома описывает прямую зависимость тока от напряжения для устройств с линейной характеристикой, например, резисторов. Диод же — это полупроводниковый прибор, у которого ток зависит от напряжения нелинейно. При малых напряжениях ток практически отсутствует, а при превышении порогового значения начинает быстро расти. Такая зависимость не подчиняется простому соотношению, где сопротивление постоянно.
Какая физическая причина вызывает нелинейность в работе диода?
Нелинейность обусловлена особенностями перехода p-n в полупроводнике. В этом переходе существует барьер, препятствующий прохождению тока при небольшом напряжении. Только после преодоления этого барьера начинают активно протекать носители заряда — электроны и дырки, что приводит к резкому увеличению тока. Таким образом, ток не возрастает пропорционально напряжению, а имеет экспоненциальный характер.
Почему сопротивление диода меняется в зависимости от приложенного напряжения?
Сопротивление диода напрямую связано с количеством носителей заряда, проходящих через p-n переход. При низком напряжении барьер сильно препятствует движению зарядов, сопротивление очень высокое. С увеличением напряжения барьер снижается, и поток носителей увеличивается, что уменьшает сопротивление. Поэтому сопротивление нельзя считать постоянным, оно изменяется вместе с уровнем напряжения.
Можно ли измерить сопротивление диода обычным мультиметром, используя закон Ома?
Обычный мультиметр измеряет сопротивление, подавая малое постоянное напряжение и оценивая ток. Для диода такая процедура показывает очень высокое сопротивление в одном направлении и почти нулевое в другом, что связано с его односторонней проводимостью. Однако эти данные не отражают реального поведения диода при разных напряжениях и токах, так как сопротивление меняется, а закон Ома не применим напрямую.
Как влияет температура на работу диода и его отклонение от закона Ома?
Температура оказывает значительное влияние на параметры диода. При нагревании увеличивается подвижность носителей заряда и снижается ширина энергетического барьера в переходе. Это приводит к увеличению тока при том же напряжении и изменению вольт-амперной характеристики. Поэтому отклонение от линейного закона становится еще более заметным, так как сопротивление меняется не только из-за напряжения, но и из-за температуры.
