Полипропиленовые трубы диаметром 3/4 дюйма (примерно 25 мм) применяются в системах водоснабжения частных домов, квартир и технических помещений. Этот диаметр обеспечивает достаточную пропускную способность при умеренном водоразборе и подходит для разводки холодной и горячей воды.
Для систем холодного водоснабжения оптимальны трубы из полипропилена марки PPR (тип 1 или тип 3) без армирования. Они выдерживают давление до 10–20 бар и температуру до +60°C. При выборе следует учитывать рабочее давление PN: для бытовых нужд рекомендуется PN 16, как компромисс между прочностью и гибкостью установки.
Если требуется подключение к системе горячего водоснабжения или отопления, необходимы армированные трубы – с алюминиевой фольгой или стекловолокном. Такие трубы, например PN 20 или PN 25, сохраняют геометрию при нагреве и минимизируют температурное удлинение. Алюминиевая прослойка снижает коэффициент линейного расширения почти вдвое по сравнению с неармированными аналогами.
Выбирая трубу 3/4, обращайте внимание на тип соединения. Для пайки подходит любая PPR-труба, но для быстрого монтажа без сварки следует использовать резьбовые фитинги с переходом на металлическую арматуру. Это актуально при подключении к водонагревателям, коллекторным группам и металлической разводке.
Какая труба полипропиленовая 3/4 подойдёт для водоснабжения
Для систем водоснабжения подходит полипропиленовая труба диаметром 3/4 дюйма (внешний диаметр 25 мм) с армированием стекловолокном или алюминиевой фольгой. Это обеспечивает устойчивость к перепадам давления и температур.
Если водопровод используется для подачи холодной воды, допустима неармированная труба PN 10 или PN 16. Однако для горячей воды и комбинированных систем рекомендуется труба PN 20 или армированная PPR-AL-PPR (алюминием) или PPR-GF-PPR (стекловолокном). Армировка снижает линейное расширение и предотвращает провисания при длительной эксплуатации.
Рабочее давление должно соответствовать условиям эксплуатации: PN 20 выдерживает до 20 бар при 20 °C, но при температуре выше 60 °C фактическое давление снижается. При температуре 70–80 °C безопасное рабочее давление – около 6–8 бар. Это соответствует требованиям центральных и автономных систем водоснабжения в жилых домах.
Для надёжной пайки трубы выбирайте изделия с толщиной стенки не менее 4,2 мм. Производители с проверенным качеством: Valtec, Rehau, Kalde, FV-Plast. Обязательно наличие маркировки: диаметр, класс давления, тип армирования, дата выпуска и логотип производителя.
Внутренний диаметр полипропиленовой трубы 3/4 и его значение для напора воды
Чем меньше внутренний диаметр, тем выше гидравлическое сопротивление, особенно при протяжённой разводке. Это снижает напор воды на выходе, особенно в системах с несколькими потребителями. При выборе трубы важно учитывать как диаметр, так и предполагаемый объём водопотребления. Для квартир с одновременным использованием нескольких точек (кухня, ванна, стиральная машина) предпочтительнее труба с максимальным внутренним диаметром среди доступных вариантов 3/4 дюйма.
Нарушение баланса между внутренним диаметром и фактической нагрузкой на систему может привести к падению давления, особенно в пиковые часы. Поэтому при проектировании разводки рекомендуется учитывать запас по сечению. При использовании циркуляционных насосов или при длинных трассах даже разница в 1 мм внутреннего диаметра может повлиять на стабильность подачи воды.

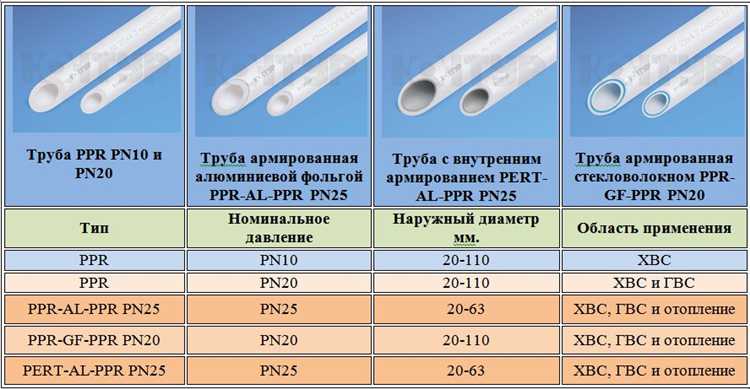

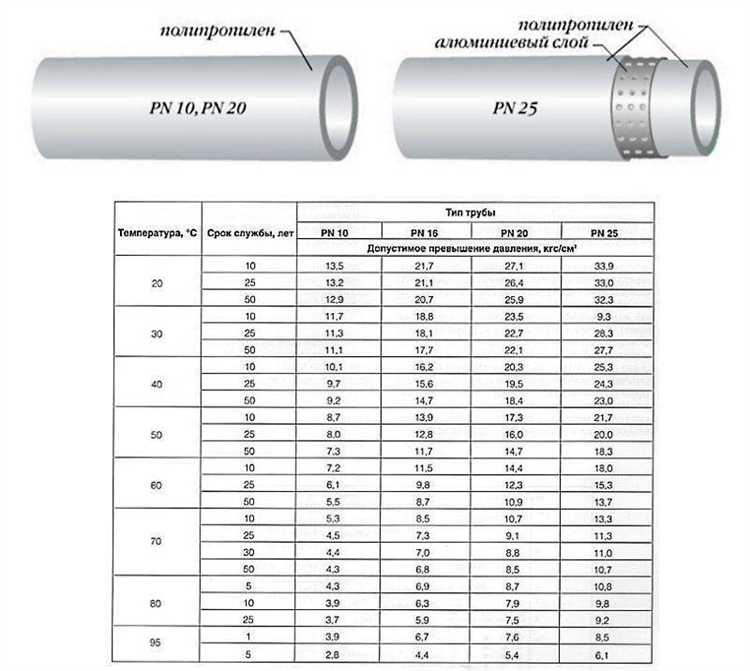

Какой класс давления подходит для труб 3/4 в системах холодного и горячего водоснабжения
- PN 10 – применяются исключительно для холодной воды температурой до +20 °C и давлением не выше 1,0 МПа. При нагреве выше +40 °C материал теряет прочность, что делает такие трубы непригодными для горячей воды.
- PN 16 – допускаются в системах холодного и тёплого водоснабжения с температурой до +60 °C. Однако в горячем водоснабжении с температурой выше +65 °C их использовать не рекомендуется.
- PN 20 – оптимальный выбор для систем горячего водоснабжения. Рабочая температура до +75 °C, кратковременное повышение до +95 °C. Допустимое давление – 2,0 МПа при +20 °C. Это универсальный вариант для бытовых систем.
- PN 25 – предназначены для систем с повышенной термической нагрузкой, например, при подаче воды из бойлера или подключения к централизованному ГВС. Усилены алюминиевой или стекловолоконной армировкой. Рабочее давление до 2,5 МПа, температура до +95 °C при длительной эксплуатации.
Для холодной воды подойдёт PN 10 или PN 16, если температура не превышает +40 °C. Для горячей воды (особенно при постоянных температурах выше +60 °C) стоит использовать PN 20 или PN 25. Армированные трубы (особенно PN 25) предпочтительны для долговечности и устойчивости к температурным деформациям.
Температурный режим эксплуатации полипропиленовых труб 3/4 дюйма
Полипропиленовые трубы диаметром 3/4 дюйма рассчитаны на работу в температурном диапазоне от -10°C до +95°C при условии отсутствия давления в замороженном состоянии. При стандартной эксплуатации в системах водоснабжения они выдерживают температуру до +70°C при номинальном давлении. Кратковременные пики до +95°C допустимы, но снижают срок службы изделия.
Для горячего водоснабжения рекомендуется использовать трубы с маркировкой PPR-CT или PP-R с армированием стекловолокном или алюминиевой фольгой. Они демонстрируют стабильность при температуре +70°C и давлении до 6 бар. При превышении этих параметров риск деформации и расслоения существенно возрастает.
Укладка труб должна исключать участки с перегревом – например, вблизи нагревательных приборов или внутри неутепленных шахт. В случае постоянной эксплуатации при температуре свыше +60°C необходимо учитывать коэффициент линейного расширения: он составляет около 0,15 мм/м·°C. Компенсационные петли и скользящие опоры обязательны при протяжённости трассы более 10 метров.
В холодное время года трубы без теплоизоляции на открытых участках быстро теряют тепло и становятся уязвимыми к замерзанию. При минусовых температурах, даже без воды внутри, полимер становится хрупким, что требует осторожности при монтаже.
Маркировка труб 3/4 дюйма: как определить назначение и характеристики
Полипропиленовые трубы 3/4 дюйма (DN20) маркируются заводом-изготовителем с указанием ключевых параметров, по которым можно определить их применимость для водоснабжения. Диаметр указывается в миллиметрах – для 3/4 дюйма он соответствует 20 мм наружного диаметра. В маркировке также указывается тип полимера, например, PPR – случайный сополимер, устойчивый к высоким температурам и гидроударам.

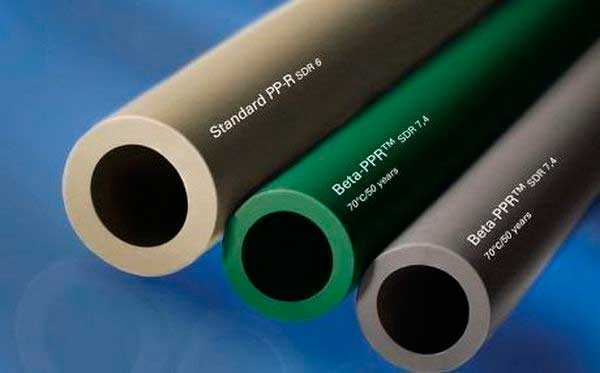

Следующим параметром идёт SDR – отношение диаметра трубы к толщине стенки. Например, SDR 6 говорит о прочной конструкции, пригодной для систем горячего водоснабжения. Чем ниже SDR, тем выше давление выдерживает труба. Вместе с этим указывается PN – номинальное давление, допустимая постоянная нагрузка. Например, PN20 означает, что труба рассчитана на 20 бар при температуре 20°C, но при нагреве рабочее давление уменьшается.
Обязательно обращайте внимание на наличие маркировки DIN или ISO – это говорит о соответствии международным стандартам. Указание Glass Fiber или Stabi в маркировке свидетельствует о наличии армирования – алюминиевой фольгой или стекловолокном соответственно. Такие трубы предпочтительны при монтаже стояков и подводок горячей воды, так как меньше расширяются при нагреве.
Температурный диапазон обозначается не всегда, но наличие индекса Type 3 или PPR-100 указывает на высокую термостойкость. Также указывается дата производства и партия – эти данные важны для контроля качества при больших объёмах закупки.
Если в маркировке присутствует цветовая индикация (синие или красные полосы вдоль трубы), это косвенно указывает на целевое применение: синяя – холодное водоснабжение, красная – горячее. Однако окончательное назначение всё равно определяется по параметрам SDR и PN.

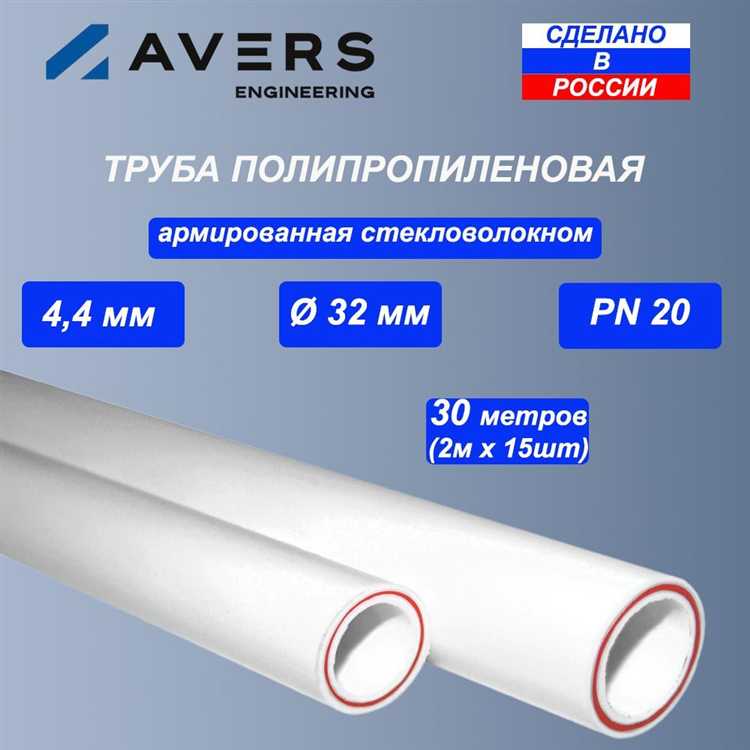

Как выбрать армированную или неармированную трубу 3/4 для водопровода
При выборе трубы 3/4 из полипропилена для водоснабжения важно учитывать рабочие условия и требования к долговечности системы. Неармированные трубы лучше подходят для холодной воды при давлении до 6 бар и температуре не выше 45 °C. Они экономичны и просты в монтаже, но менее устойчивы к деформации при нагреве.
Армированные трубы обладают внутренним слоем из алюминиевой фольги или стекловолокна, что значительно повышает прочность и снижает тепловое расширение. Их применяют в системах горячего водоснабжения с рабочей температурой до 95 °C и давлением до 10 бар. Армирование минимизирует риск образования зазоров и искривлений при нагреве, сохраняя геометрию трубы.
Если система предполагает длительную эксплуатацию с переменными температурами, выбор стоит остановить на армированной трубе 3/4 с многослойной конструкцией. Для холодного водопровода с низкой нагрузкой рационально использовать неармированные трубы, учитывая экономию средств и упрощённый монтаж.
Обращайте внимание на сертификаты и соответствие труб стандартам ГОСТ или DIN. Уточняйте тип армирования – алюминий обеспечивает высокую жёсткость, стекловолокно – улучшенную коррозионную устойчивость и гибкость. Выбор зависит от специфики системы и условий эксплуатации.

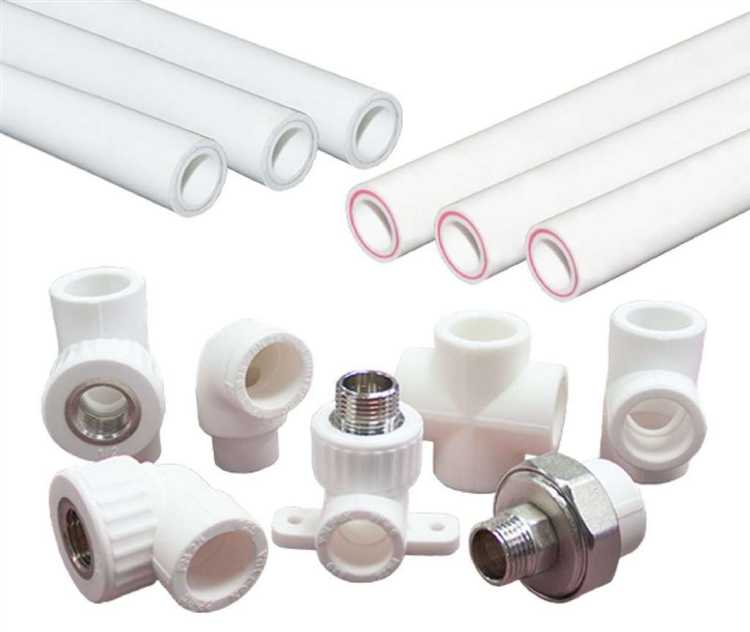

Совместимость труб 3/4 с фитингами и запорной арматурой
Полипропиленовые трубы диаметром 3/4 дюйма (примерно 20-25 мм по внутреннему диаметру) требуют использования фитингов и запорной арматуры, рассчитанных на данный размер и материал. Для надёжного соединения подходят фитинги из того же полипропилена, которые обеспечивают прочное сварное или компрессионное соединение без утечек и механических напряжений.
При выборе фитингов важно учитывать тип соединения: для сварки используют фасонные детали с гладкими концами под пайку, для компрессионных систем – специальные муфты с уплотнительными кольцами из EPDM или силикона. Запорная арматура должна иметь резьбовые или компрессионные присоединения, точно соответствующие наружному диаметру трубы 3/4 дюйма – обычно это резьба 26,44 мм (G3/4), или муфты с внутренним диаметром, совместимым с наружным диаметром трубы.
Для водоснабжения рекомендованы шаровые краны и клапаны из латуни или полипропилена с резиновыми уплотнителями, рассчитанными на рабочее давление от 6 до 10 атмосфер. Арматура с латунной резьбой и пластиковым корпусом обеспечивает долговечность и стойкость к коррозии. Избегайте использования фитингов из несертифицированных материалов, так как несоответствие параметров вызывает протечки и снижает ресурс системы.
Оптимальным решением являются комплектующие одного производителя, что гарантирует точное совпадение геометрии и материалов, минимизируя риск ошибок монтажа. Для систем с повышенными требованиями к герметичности используют фитинги с дополнительными уплотнительными элементами и специализированные запорные механизмы с усиленными шаровыми узлами.
Распространённые ошибки при выборе и установке полипропиленовой трубы 3/4
Полипропиленовые трубы диаметром 3/4 дюйма широко применяются для водоснабжения, но неправильный выбор или монтаж может привести к проблемам с эксплуатацией. Рассмотрим ключевые ошибки и рекомендации для их предотвращения.
- Неправильный выбор материала по типу полипропилена. Для холодного и горячего водоснабжения используют трубы с разным классом PN (давление). Для горячей воды подходят трубы с PN≥20, иначе возможны деформации при нагреве.
- Игнорирование толщины стенки трубы. Трубы с тонкими стенками менее прочны, подвержены механическим повреждениям и быстрее выходят из строя под давлением.
- Отсутствие или неправильное использование фитингов и переходников. Не все фитинги совместимы с трубами 3/4 дюйма, особенно при переходе на другие материалы (металл, металлопластик). Используйте только сертифицированные компоненты для полипропилена.
- Неправильная подготовка к пайке. Недостаточная очистка или неправильный нагрев поверхности трубы и фитинга приводит к слабому соединению и протечкам.
- Перегрев и перегибы труб. При монтаже не допускайте чрезмерного нагрева полипропилена – это снижает прочность. Избегайте острых изгибов и напряжений, используйте специальные уголки и компенсаторы.
- Отсутствие компенсации теплового расширения. Для труб 3/4 с горячей водой обязательны компенсационные петли или вставки, иначе под воздействием температуры возможны разрывы или деформация системы.
- Неправильное крепление труб. Использование слишком плотных или слишком редких хомутов вызывает деформацию или провисание трубы, что ведёт к снижению срока службы.
- Недостаточный контроль давления и температуры. Перед монтажом убедитесь, что параметры воды не превышают максимальные показатели, рекомендованные производителем трубы 3/4 дюйма.
Вопрос-ответ:
Какие параметры полипропиленовой трубы 3/4 важны для системы водоснабжения?
При выборе трубы диаметром 3/4 важно учитывать материал, из которого она изготовлена, а также толщину стенки. Труба должна быть рассчитана на давление, соответствующее характеристикам водопровода. Кроме того, стоит обратить внимание на температуру рабочей среды — трубы для холодной воды отличаются от тех, что предназначены для горячей. Также важна устойчивость к коррозии и химическим воздействиям, что обеспечивает долговечность.
Можно ли использовать полипропиленовую трубу 3/4 для горячего водоснабжения?
Да, существуют полипропиленовые трубы, специально предназначенные для горячей воды. Они обычно имеют повышенную термостойкость и выдерживают температуры до 90 градусов и выше. Такие трубы изготавливаются с армированием или с добавлением специальных стабилизаторов, чтобы предотвратить деформацию при нагреве. Перед установкой важно убедиться, что выбранная труба сертифицирована именно для горячей воды и соответствует необходимым стандартам.
Как правильно выбрать полипропиленовую трубу 3/4 для водоснабжения квартиры?
Для квартирных систем водоснабжения часто выбирают трубы с диаметром 3/4 дюйма, так как они обеспечивают оптимальный поток воды при стандартных расходах. При выборе следует учитывать давление в магистрали, температурный режим и назначение — холодная или горячая вода. Для монтажа лучше выбирать трубы известных производителей, чтобы избежать проблем с качеством. Также стоит обратить внимание на совместимость трубы с фитингами и другими элементами системы.
Какие преимущества и недостатки у полипропиленовой трубы 3/4 для водоснабжения?
Плюсы таких труб включают коррозионную стойкость, отсутствие образования накипи и длительный срок службы. Они легкие и простые в монтаже благодаря возможности сварки и соединения фитингами. Однако полипропилен имеет ограничения по максимальной температуре и давлению, поэтому для некоторых условий эксплуатации могут потребоваться армированные варианты. Еще один момент — трубы чувствительны к воздействию ультрафиолета, поэтому для наружных систем их нужно защищать от солнечных лучей.
